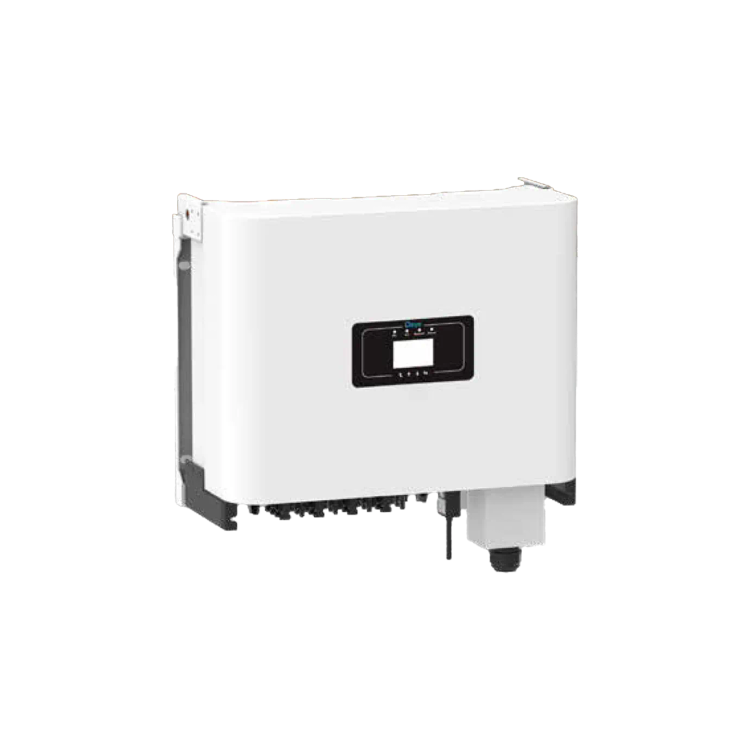

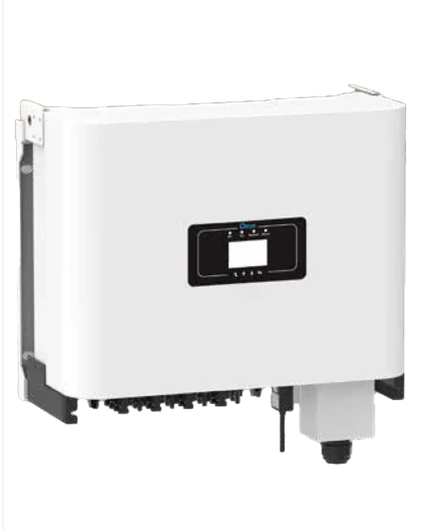

اینورتر خورشیدی Deye آنگرید 50 کیلووات سه فاز مدل SUN-50K-G03
“Deye SUN-50K-G03 Three-Phase String Inverter (50 kW)”
برند:Deye
توضیحات
اینورتر استرینگ سه‌فاز 50 کیلووات
اینورتر استرینگ سه‌فاز Deye SUN-50K-G03
اینورتر استرینگ سه‌فاز با 4 ترکر MPPT، بهره‌وری 98.7%، حداکثر توان ورودی DC 65 کیلووات، محدوده وسیع ولتاژ خروجی، حفاظت SPD Type II و قابلیت VSG و صفر تزریق
اینورتر استرینگ سه‌فاز با توان 50 کیلووات و 4 ترکر MPPT
- توان خروجی نامی 50kW / حداکثر 55kW
- 4 ترکر MPPT (200-850 ولت)
- حداکثر توان ورودی DC 65kW
- بهره‌وری حداکثر 98.7%
- قابلیت صفر تزریق (Zero Export)
- قابلیت VSG (مولد مجازی)
- حفاظت SPD Type II (DC/AC)
- سطح حفاظت IP65
50 kW
توان نامی
65 kW
حداکثر DC
98.7 %
بهره‌وری اوج
4 MPPT
تعداد ترکر
ویژگی‌های کلیدی اینورتر Deye SUN-50K-G03
4 ترکر MPPT مستقل
چهار ردیاب نقطه حداکثر توان مستقل، هرکدام با 3 استرینگ (مجموع 12 استرینگ). محدوده ولتاژ MPPT 200 تا 850 ولت با حداکثر ولتاژ ورودی 1000 ولت. حداکثر جریان کاری هر MPPT 40 آمپر. این قابلیت امکان اتصال پنل‌های خورشیدی با جهت‌گیری‌ها و زوایای مختلف سقف را فراهم می‌سازد.
بهره‌وری فوق‌العاده 98.7%
حداکثر بهره‌وری تبدیل 98.7% و بهره‌وری اروپایی 98%. بهره‌وری MPPT بیش از 99% برای استخراج حداکثر انرژی از پنل‌های خورشیدی در تمام شرایط نوری. مصرف داخلی کمتر از 1 وات در حالت شب (Standby) برای کاهش تلفات غیرضروری در ساعات عدم تولید.
صفر تزریق (Zero Export)
قابلیت صفر تزریق به شبکه برای پروژه‌هایی که فروش برق مجاز نیست یا تمایل به حداکثر مصرف خودی دارند. سیستم به‌صورت لحظه‌ای مصرف بار را اندازه‌گیری کرده و تولید اینورتر را دقیقا برابر مصرف تنظیم می‌کند تا هیچ انرژی اضافه‌ای به شبکه تزریق نشود.
VSG (مولد مجازی شبکه)
پشتیبانی از VSG (Virtual Synchronous Generator) برای پشتیبانی از شبکه برق. اینورتر قادر است فرکانس و ولتاژ شبکه را تنظیم کرده و خدمات جانبی شبکه مانند تنظیم توان راکتیو و پایدارسازی فرکانس را ارائه دهد. مناسب برای شبکه‌های ضعیف و پروژه‌های صنعتی بزرگ.
محدوده وسیع ولتاژ خروجی
محدوده وسیع ولتاژ خروجی AC از 277 تا 460 ولت برای سازگاری با شبکه‌های برق مختلف. ولتاژ نامی 220/380 و 230/400 ولت. فرکانس 50 یا 60 هرتز (اختیاری) با محدوده 47-52 یا 57-62 هرتز. ضریب توان قابل تنظیم از 0.8 پیش‌فاز تا 0.8 پس‌فاز.
حفاظت جامع SPD Type II
حفاظت SURGE Type II هم در بخش DC و هم AC به‌صورت یکپارچه. محافظت در برابر قطب‌بندی معکوس DC، اتصال کوتاه، اضافه‌جریان، اضافه‌ولتاژ، نقص زمین و ضد جزیره‌ای. کلید DC داخلی یکپارچه و قابلیت آپلود نرم‌افزار و تغییر پارامترها از راه دور.
مانیتورینگ هوشمند استرینگ (اختیاری)
قابلیت مانیتورینگ هوشمند هر استرینگ به‌صورت جداگانه برای تشخیص سریع افت عملکرد، سایه‌اندازی یا خرابی پنل‌ها. نظارت لحظه‌ای بر ولتاژ و جریان هر MPPT و استرینگ. ارتباط از طریق RS485، WiFi و Bluetooth برای اتصال به پلتفرم‌های مانیتورینگ ابری.
Anti-PID (اختیاری)
قابلیت Anti-PID (Potential Induced Degradation) به‌صورت اختیاری برای جلوگیری از افت توان پنل‌های خورشیدی در طول زمان. این قابلیت با اعمال ولتاژ مثبت به سمت زمین در ساعات شب، از تخریب سلول‌های خورشیدی ناشی از ولتاژ القایی جلوگیری کرده و عمر مفید سیستم PV را افزایش می‌دهد.
کاربردها و قابلیت‌ها
I
پروژه‌های تجاری و صنعتی
توان خروجی 50 کیلووات با حداکثر توان فعال 55 کیلووات برای سقف‌های تجاری و صنعتی. ابعاد 647.5 × 537 × 303.5 میلی‌متر و وزن 44.5 کیلوگرم برای نصب آسان. پشتیبانی از اتصال MC-4 و کانکتور AC با حفاظت IP65. مناسب کارخانجات، انبارها و ساختمان‌های اداری.
II
پارک‌های خورشیدی و فتوولتائیک
4 ترکر MPPT با 12 استرینگ برای اتصال تعداد زیادی پنل خورشیدی. حداکثر توان ورودی DC 65 کیلووات برای اضافه‌بارگذاری (Oversizing) بهینه. قابلیت نظارت هوشمند هر استرینگ برای نگهداری پیشگیرانه و افزایش بهره‌وری سیستم در مقیاس بزرگ.
III
حالت VSG و پشتیبانی شبکه
عملکرد به عنوان مولد مجازی همزمان (VSG) برای پشتیبانی از پایداری شبکه برق. تنظیم توان راکتیو و فرکانس برای ارائه خدمات جانبی شبکه. مناسب برای پروژه‌هایی که الزامات شبکه محلی ایجاب می‌کند تجهیزات پشتیبان شبکه داشته باشند.
IV
حالت Zero Export
تنظیم تولید دقیقا برابر با مصرف برای جلوگیری از تزریق به شبکه. مناسب برای پروژه‌هایی با تعرفه خرید پایین یا ممنوعیت فروش برق. پایش لحظه‌ای مصرف و تولید با کنترل دقیق خروجی اینورتر برای بهینه‌سازی مصرف خودی و حداکثرسازی صرفه‌جویی اقتصادی.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | SUN-50K-G03 |
| نوع | اینورتر استرینگ سه‌فاز (On-grid) |
| توپولوژی | بدون ترانسفورماتور (Transformerless) |
| سطح حفاظت (IP) | IP65 |
| عمر طراحی‌شده | >20 سال |
| نوع خنک‌کننده | خنک‌کننده هوشمند (Smart Cooling) |
| ورودی DC (خورشیدی) | |
| حداکثر توان ورودی DC | 65,000W (65kW) |
| حداکثر ولتاژ ورودی DC | 1000V DC |
| ولتاژ شروع به کار DC | 250V DC |
| محدوده ولتاژ MPPT | 200 - 850V DC |
| حداکثر جریان ورودی DC | 40+40+40+40A (4 MPPT) |
| تعداد ترکر MPPT / استرینگ | 4 / 3+3+3+3 |
| خروجی AC | |
| توان خروجی نامی | 50,000W (50kW) |
| حداکثر توان فعال | 55,000W (55kW) |
| ولتاژ نامی شبکه AC | 220/380V, 230/400V |
| محدوده ولتاژ شبکه AC | 277V - 460V AC |
| فرکانس نامی شبکه | 50Hz / 60Hz (اختیاری) |
| محدوده فرکانس شبکه | 47-52Hz / 57-62Hz (اختیاری) |
| نوع فاز | سه فاز (Three Phase) |
| جریان نامی خروجی AC | 72.4A |
| حداکثر جریان خروجی AC | 79.7A |
| ضریب توان خروجی | 0.8 پیش‌فاز تا 0.8 پس‌فاز |
| اعوجاج هارمونیک جریان شبکه THD | <3% |
| جریان تزریق DC | <0.5% |
| بهره‌وری | |
| حداکثر بهره‌وری | 98.7% |
| بهره‌وری اروپایی | 98% |
| بهره‌وری MPPT | >99% |
| ارتباطات و نمایشگر | |
| نمایشگر | LCD 240 × 160 |
| رابط ارتباطی | RS485 / WiFi / Bluetooth |
| اتصال DC | MC-4 mateable |
| اتصال AC | IP65 rated plug |
| شرایط محیطی و فیزیکی | |
| دمای کاری | -25°C تا +65°C |
| رطوبت مجاز | 0 - 100% |
| حداکثر ارتفاع نصب بدون کاهش توان | 2000 متر |
| سطح نویز | <45 dB |
| مصرف داخلی (حالت شب) | <1W |
| ابعاد (W × H × D) | 647.5 × 537 × 303.5 mm |
| وزن | 44.5 kg |
| استانداردها | |
| استانداردهای اتصال به شبکه | EN50549, IEC61727, VDE 0126-1-1, IEC62109-1-2 |
| استانداردهای ایمنی / EMC | IEC62109-1/-2, EN61000-6-1, EN61000-6-3 |
سیستم حفاظت و ایمنی
حفاظت قطب‌بندی معکوس DC
حفاظت اضافه‌جریان خروجی AC
حفاظت اضافه‌ولتاژ خروجی
حفاظت اتصال کوتاه AC
حفاظت حرارتی
حفاظت ضد جزیره‌ای
حفاظت SURGE Type II (DC/AC)
نظارت جریان نشتی زمین
کلید DC داخلی یکپارچه
آپلود نرم‌افزار از راه دور
تغییر پارامترها از راه دور
نظارت امپدانس عایق
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل اینورتر، دیتا شیت را دانلود کنید
دانلود دیتا شیت (PDF)نظرات
