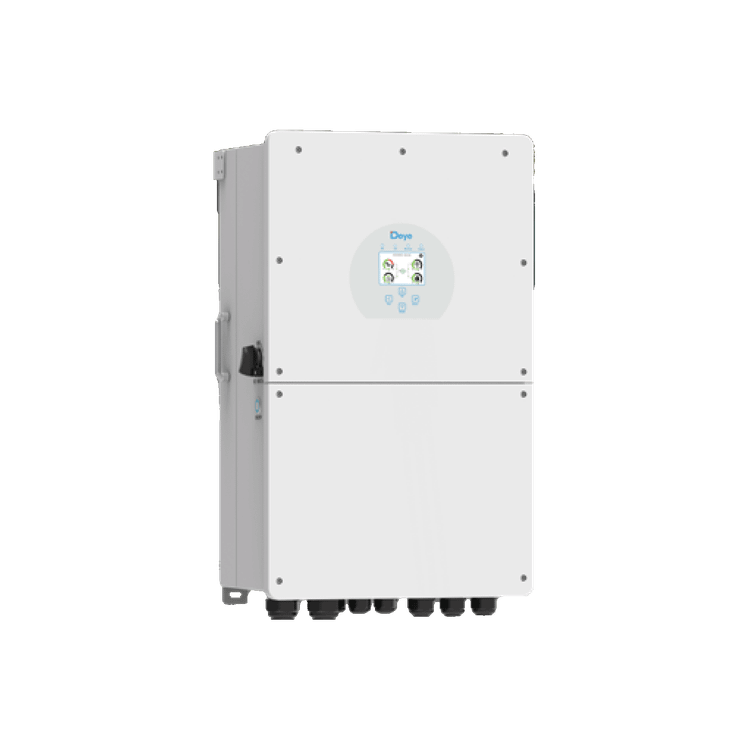

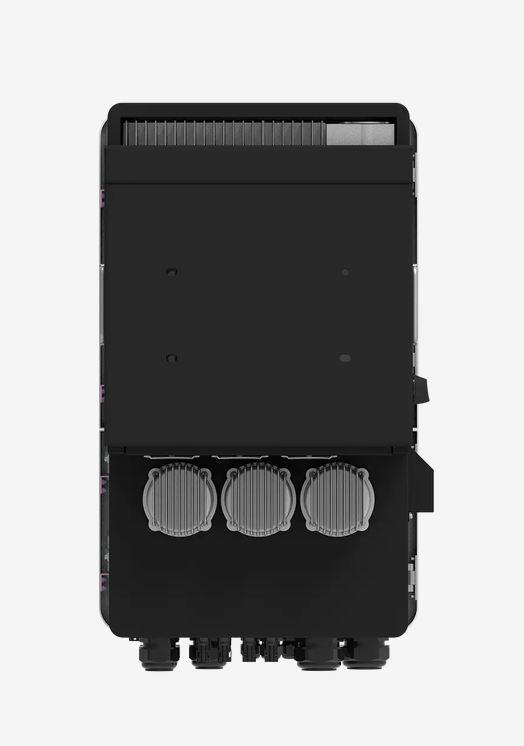

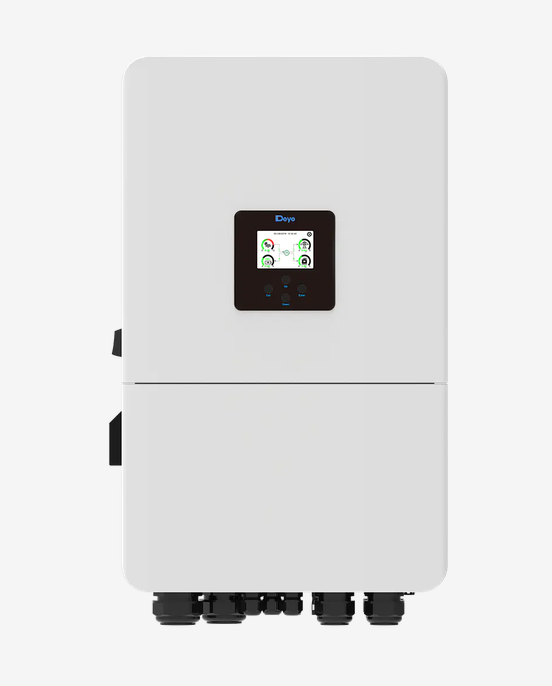

اینورتر خورشیدی Deye هیبرید 20 کیلووات سه فاز مدل SUN-20K-SG05LP3-EU-SM2
Deye Hybrid Solar Inverter 20kW Three-Phase Model SUN-20K-SG05LP3-EU-SM2
برند:Deye
توضیحات
اینورتر هیبریدی سهفاز
اینورتر هیبریدی Deye SUN-20K-SG05LP3-EU-SM2
اولین اینورتر ۲۰ کیلوواتی ولتاژ پایین سهفاز دنیا با تکنولوژی SiC MOSFET
اینورتر، شارژر خورشیدی و شارژر باتری در یک دستگاه
- توان خروجی 20,000 وات سهفاز
- راندمان حداکثر 97.6 درصد
- 2 ردیاب MPPT با قابلیت 4 استرینگ
- سازگار با باتری اسیدی و لیتیومی
- جریان شارژ/دشارژ باتری 350 آمپر
- استاندارد IP65 مناسب فضای باز
20,000 W
توان نامی خروجی
40,000 W
حداکثر ورودی PV
97.6 %
راندمان حداکثر
800 V
ولتاژ DC حداکثر
چرا اینورتر هیبریدی Deye 20K؟
MPPT دوگانه هوشمند
دو ردیاب MPPT مجزا با راندمان بالای 99 درصد، قابلیت اتصال 4 استرینگ پنل خورشیدی همزمان و حداکثر ورودی PV تا 40,000 وات
تکنولوژی SiC MOSFET
بهرهمندی از نسل جدید نیمههادیهای کاربید سیلیکون برای ابعاد کوچکتر، راندمان بالاتر و عملکرد پایدارتر
حفاظت جامع
محافظت در برابر اضافهبار، اضافهولتاژ، اتصال کوتاه، افزایش دما، ضربه ناگهانی و حفاظت جزیرهای یکپارچه
مانیتورینگ هوشمند
پشتیبانی از WiFi، GPRS، Bluetooth و LAN برای کنترل و پایش لحظهای از طریق اپلیکیشن با قابلیت خاموشی و بهروزرسانی از راه دور
باتری LV بدون BMS Box
پشتیبانی از باتری 48 ولت اسیدی و لیتیومی با جریان 350 آمپر، قابلیت توسعه بدون نیاز به باکس BMS و تنظیم خودکار از طریق BMS
اتصال ژنراتور و پارالل
قابلیت اتصال دیزل ژنراتور و تا10 دستگاه در حالت موازی برای سهفاز آفگرید با سوئیچ خودکار 4 میلیثانیهای
حالتهای کاری سیستم
I
حالت پایه
اتصال مستقیم پنلهای خورشیدی، باتری و شبکه برق شهری. در این حالت، سیستم از انرژی خورشیدی و باتری برای تامین مصرف استفاده کرده و مازاد را به شبکه تزریق میکند.
II
با ژنراتور
در زمان قطع برق طولانیمدت، دیزل ژنراتور به صورت خودکار فعال شده و از طریق اینورتر، بار مصرفی و شارژ باتری را تامین میکند.
III
بار هوشمند
با استفاده از پورت Smart Load، میتوانید بارهای غیرحیاتی را مدیریت کنید. هنگامی که شارژ باتری به سطح مشخصی رسید، بار هوشمند فعال یا غیرفعال میشود.
IV
AC Couple
امکان اتصال اینورتر شبکهای (Micro Inverter) از طریق پورت ژنراتور. این قابلیت برای سیستمهای ترکیبی AC مناسب است و کنترل فرکانس هوشمند دارد.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| ورودی / خروجی AC | |
| توان نامی AC | 20,000W (سهفاز) |
| حداکثر توان اپارانت | 22,000VA |
| توان پیک (آفگرید) | 2 برابر توان نامی، 10 ثانیه |
| جریان نامی ورودی AC | 30.4A |
| جریان نامی خروجی AC | 29.0A |
| حداکثر جریان ورودی AC | 33.4A |
| حداکثر جریان خروجی AC | 31.9A |
| حداکثر جریان عبوری مداوم | 70A |
| ولتاژ نامی | 220/380V یا 230/400V |
| فرکانس شبکه | 50Hz (45-55Hz) / 60Hz (55-65Hz) |
| ضریب توان | 0.8 پیشفاز تا 0.8 پسفاز |
| اعوجاز هارمونیک کل (THDi) | < 3% |
| سوئیچ آفگرید | 4 میلیثانیه |
| راندمان حداکثر | 97.6% |
| راندمان اروپایی | 97.0% |
| ورودی PV (خورشیدی) | |
| حداکثر توان ورودی PV | 40,000W |
| حداکثر توان DC ورودی | 32,000W |
| حداکثر ولتاژ ورودی PV | 800V |
| ولتاژ شروع به کار | 160V |
| محدوده ولتاژ MPPT | 160 - 650V |
| تعداد ردیاب MPPT / استرینگ | 2 / 4 (2+2) |
| حداکثر جریان PV هر MPPT | 36A + 36A |
| راندمان MPPT | > 99% |
| باتری | |
| نوع باتری پشتیبانیشده | اسیدی (Lead-Acid) یا لیتیومیون |
| محدوده ولتاژ باتری | 40 - 60V (48V نامی) |
| حداکثر جریان شارژ | 350A |
| حداکثر جریان دشارژ | 350A |
| تعداد ورودی باتری | 1 |
| استراتژی شارژ لیتیومی | سازگار خودکار با BMS |
| پریودهای زمانی شارژ/دشارژ | 6 پریود قابل برنامهریزی |
| مشخصات عمومی | |
| نمایشگر | پلکسیگلاس تاچاسکرین |
| رابط ارتباطی | RS232, RS485, CAN |
| مانیتورینگ | WiFi / GPRS / Bluetooth / 4G / LAN |
| دمای کاری | -40 تا +60 درجه سانتیگراد |
| رطوبت مجاز | 0 - 100% |
| ارتفاع مجاز نصب | تا 3,000 متر |
| سطح حفاظت (IP) | IP65 |
| سیستم خنککننده | تهویه هوشمند هوا |
| سطح نویز | ≤ 60 dB(A) |
| وزن | 51.9 کیلوگرم |
| ابعاد (W*H*D) | 456 × 750 × 268.5 میلیمتر |
| توپولوژی | بدون ایزولاسیون (Non-Isolated) |
| تعداد دستگاه موازی | تا 10 دستگاه |
| گارانتی | 5 تا 10 سال |
سیستم حفاظت و ایمنی
محافظت پلاریته معکوس DC
محافظت اضافهجریان خروجی
محافظت اضافهولتاژ خروجی
محافظت اتصال کوتاه
محافظت حرارتی
پایش ایمپدانس ترمینال DC
پایش جریان نشتی زمین
پایش شبکه برق
حفاظت جزیرهای
سطح حفاظت Surge TYPE II
کلید DC ورودی
محافظت افت ولتاژ بار
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل اینورتر، دیتا شیت را دانلود کنید
