اینورتر هیبرید سه‌فاز 80 کیلووات

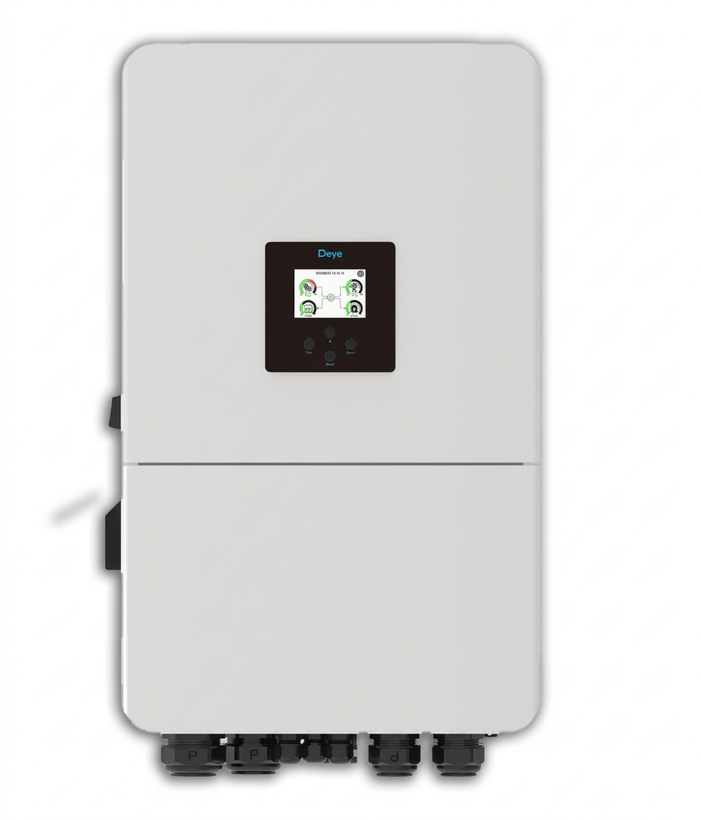

اینورتر هیبرید سه‌فاز Deye SUN-80K-SG02HP3-EU-EM6

اینورتر هیبرید سه‌فاز با 6 ترکر MPPT، خروجی نامتعادل 100% هر فاز، پارالل تا 10 دستگاه، جریان شارژ/دشارژ 160 آمپر، باتری ولتاژ بالا و گشتاور 10 بازه زمانی شارژ/دشارژ

اینورتر هیبرید سه‌فاز با توان 80 کیلووات و 6 ترکر MPPT

توان نامی 80kW / 88kVA
6 ترکر MPPT (150-850 ولت)
حداکثر PV ورودی 160kW
جریان شارژ/دشارژ 80+80 آمپر
پارالل تا 10 دستگاه
خروجی نامتعادل 100% هر فاز
2 ورودی باتری مستقل
AC Couple برای ارتقای سیستم موجود

80 kW

توان نامی

160 kW

حداکثر PV

160 A

شارژ/دشارژ

97.6 %

بهره‌وری اوج

ویژگی‌های کلیدی اینورتر Deye SUN-80K-SG02HP3-EU-EM6

6 ترکر MPPT مستقل

شش ردیاب نقطه حداکثر توان مستقل، هرکدام با 2 استرینگ (مجموع 12 استرینگ). محدوده ولتاژ MPPT 150 تا 850 ولت با حداکثر ولتاژ 1000 ولت. حداکثر جریان کاری هر MPPT 36 آمپر و جریان اتصال کوتاه 54 آمپر. امکان اتصال پنل‌ها با جهت‌گیری‌ها و زوایای مختلف.

توان نامی 80 کیلووات

توان خروجی فعال نامی 80 کیلووات و توان ظاهری حداکثر 88 کیلوولت‌آمپر. قدرت اوج آف‌گرید 1.5 برابر توان نامی به مدت 10 ثانیه. حداکثر جریان عبور مداوم شبکه به بار 200 آمپر. ضریب توان قابل تنظیم از 0.8 پیش‌فاز تا 0.8 پس‌فاز.

شارژ/دشارژ 160 آمپر (80+80)

دو ورودی باتری مستقل با جریان حداکثر شارژ 80+80 آمپر و دشارژ 80+80 آمپر. بازه ولتاژ باتری 160 تا 1000 ولت برای سازگاری با باتری‌های ولتاژ بالا. استراتژی شارژ سازگار با BMS باتری لیتیومی به صورت خودکار. پشتیبانی از پارالل چندین باتری.

پارالل تا 10 دستگاه (800kW)

قابلیت اتصال موازی حداکثر 10 دستگاه اینورتر برای دستیابی به ظرفیت کل 800 کیلووات. عملکرد همزمان آن‌گرید و آف‌گرید با پشتیبانی از اتصال موازی چندین باتری. مناسب برای پروژه‌های تجاری و صنعتی مقیاس بزرگ.

خروجی نامتعادل 100% هر فاز

پشتیبانی کامل از بار نامتعادل با قابلیت تامین 100% توان نامی در هر فاز به‌طور مستقل. این ویژگی امکان توزیع نامتقارن بار بین سه فاز را فراهم می‌کند و برای ساختمان‌ها و کارخانه‌هایی که بار متقارن ندارند ایده‌آل است.

AC Couple برای ارتقای سیستم موجود

قابلیت اتصال AC Couple برای ارتقا و ادغام با سیستم‌های خورشیدی موجود. امکان ذخیره انرژی از ژنراتور دیزلی. پشتیبانی از شبکه سه‌فاز 3L+N+PE با ولتاژ 220/380V یا 230/400V. فرکانس 50 یا 60 هرتز با تشخیص خودکار.

10 بازه زمانی شارژ/دشارژ

تنظیمات پیشرفته با 6 بازه زمانی برای شارژ و 6 بازه زمانی برای دشارژ باتری. امکان زمان‌بندی بر اساس تعرفه‌های مختلف برق و الگوی مصرف. بهینه‌سازی اقتصادی مصرف انرژی و حداکثرسازی بازگشت سرمایه پروژه خورشیدی.

سطح حفاظت IP65 و محدوده دمایی وسیع

سطح حفاظت IP65 برای نصب در فضای باز بدون نیاز به محفظه اضافی. محدوده دمای کاری 40- تا 60+ درجه سانتی‌گراد با کاهش توان خودکار بالای 45 درجه. ارتفاع نصب مجاز تا 3000 متر از سطح دریا. خنک‌کننده هوشمند با فن.

مدیریت و انعطاف‌پذیری

عملکرد آن‌گرید (On-grid)

اتصال به شبکه برق سه‌فاز با ولتاژ 230/400 ولت و فرکانس 50/60 هرتز. تزریق برق اضافی به شبکه و مدیریت هوشمند مصرف. پشتیبانی از استانداردهای مختلف شبکه شامل VDE-AR-N 4105، G99، EN 50549، CEI 0-21 و غیره. نظارت مداوم بر کیفیت شبکه و حفاظت ضد جزیره‌ای.

عملکرد آف‌گرید (Off-grid)

عملکرد کاملا مستقل از شبکه برق شهر با تامین برق از پنل‌های خورشیدی و باتری. قدرت اوج 1.5 برابر توان نامی به مدت 10 ثانیه برای راه‌اندازی بارهای القایی سنگین. مناسب برای مناطق دورافتاده، کارخانه‌ها و مکان‌هایی با قطعی مکرر برق.

III

AC Couple و ژنراتور دیزلی

قابلیت اتصال AC Couple برای ادغام با سیستم‌های خورشیدی گریدتای موجود. پشتیبانی از ذخیره انرژی از ژنراتور دیزلی برای روزهای ابری یا اضطراری. انعطاف کامل در ترکیب منابع مختلف انرژی برای حداکثر پایداری و بهره‌وری سیستم.

مانیتورینگ چندگانه

مانیتورینگ از راه دور از طریق WiFi، Bluetooth، GPRS، 4G و LAN (اختیاری). ارتباط RS485/RS232/CAN برای اتصال به سیستم مدیریت ساختمان (BMS). نظارت لحظه‌ای بر تولید، مصرف، وضعیت باتری و عملکرد هر فاز به‌طور جداگانه.

مشخصات فنی کامل

ویژگی	مقدار
مشخصات عمومی
مدل	SUN-80K-SG02HP3-EU-EM6
نوع	اینورتر هیبرید سه‌فاز (On-grid / Off-grid)
توپولوژی	غیرایزوله (Non-Isolated)
سطح حفاظت (IP)	IP65
نوع خنک‌کننده	خنک‌کننده هوای هوشمند
گارانتی	5 سال / 10 سال
ورودی باتری
نوع باتری	لیتیوم‌یونی
محدوده ولتاژ باتری	160 - 1000V DC
حداکثر جریان شارژ	80+80A (160A کل)
حداکثر جریان دشارژ	80+80A (160A کل)
استراتژی شارژ لیتیومی	سازگار با BMS (Self-adaption)
تعداد ورودی باتری	2
ورودی PV (خورشیدی)
حداکثر توان PV قابل اتصال	160,000W (160kW)
حداکثر توان ورودی PV	128,000W (128kW)
حداکثر ولتاژ ورودی PV	1000V DC
ولتاژ شروع به کار	180V DC
محدوده ولتاژ MPPT	150 - 850V DC
ولتاژ نامی PV	650V DC
تعداد ترکر MPPT / استرینگ	6 / 2+2+2+2+2+2
حداکثر جریان کاری PV هر MPPT	36A
حداکثر جریان اتصال کوتاه PV	54A هر MPPT
ورودی/خروجی AC
توان فعال نامی	80,000W (80kW)
حداکثر توان ظاهری	88,000VA (88kVA)
جریان نامی ورودی/خروجی AC	121.3A / 115.9A
حداکثر جریان ورودی/خروجی AC	133.4A / 127.6A
حداکثر جریان عبور مداوم شبکه به بار	200A
قدرت اوج (آف‌گرید)	1.5 برابر توان نامی (10 ثانیه)
محدوده ضریب توان	0.8 پیش‌فاز تا 0.8 پس‌فاز
ولتاژ نامی / محدوده	220/380V, 230/400V (0.85Un - 1.1Un)
فرکانس نامی / محدوده	50Hz (45-55) / 60Hz (55-65)
فرم اتصال شبکه	3L+N+PE
اعوجاج هارمونیک کل THDi	<3% (در توان نامی)
جریان تزریق DC	<0.5% In
بهره‌وری
حداکثر بهره‌وری	97.60%
بهره‌وری اروپایی	97.0%
بهره‌وری MPPT	>99%
ارتباطات و مانیتورینگ
رابط ارتباطی	RS485 / RS232 / CAN
حالت مانیتورینگ	GPRS / WiFi / Bluetooth / 4G / LAN (اختیاری)
شرایط محیطی و فیزیکی
دمای کاری	-40°C تا +60°C (>45°C کاهش توان)
رطوبت مجاز	0 - 100%
حداکثر ارتفاع نصب	3000 متر
سطح نویز	≤65 dB
طبقه‌بندی اضافه‌ولتاژ	OVC II (DC) / OVC III (AC)
ابعاد (W × H × D)	606 × 927 × 314 mm
وزن	97.5 kg
استانداردها
مقررات شبکه	IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, G99, VDE-AR-N 4105
استانداردهای ایمنی / EMC	IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

سیستم حفاظت و ایمنی

حفاظت قطب‌بندی معکوس DC

حفاظت اضافه‌جریان خروجی AC

حفاظت اضافه‌ولتاژ خروجی AC

حفاظت اتصال کوتاه خروجی AC

حفاظت حرارتی

حفاظت اضافه‌ولتاژ بار

نظارت جریان تزریق DC

نظارت جریان نشتی زمین

شکاف قوس (AFCI) اختیاری

حفاظت ضد جزیره‌ای

حفاظت SURGE Type II (DC/AC)

نظارت شبکه برق

کشف خطای زمین

کلید ورودی DC

نظارت امپدانس عایق DC
