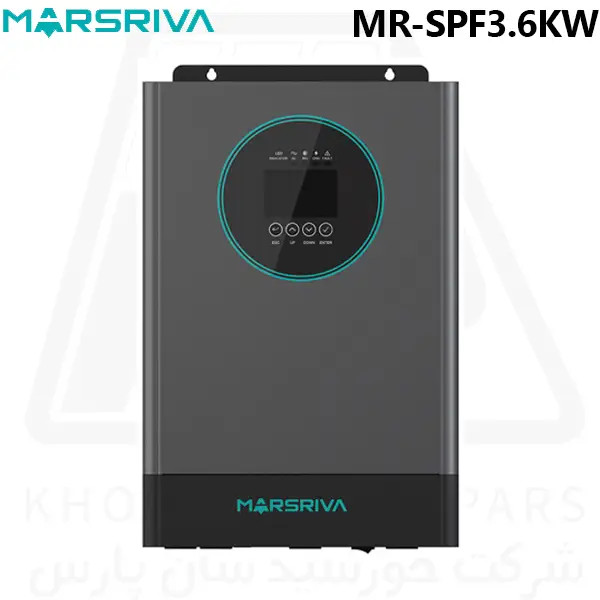

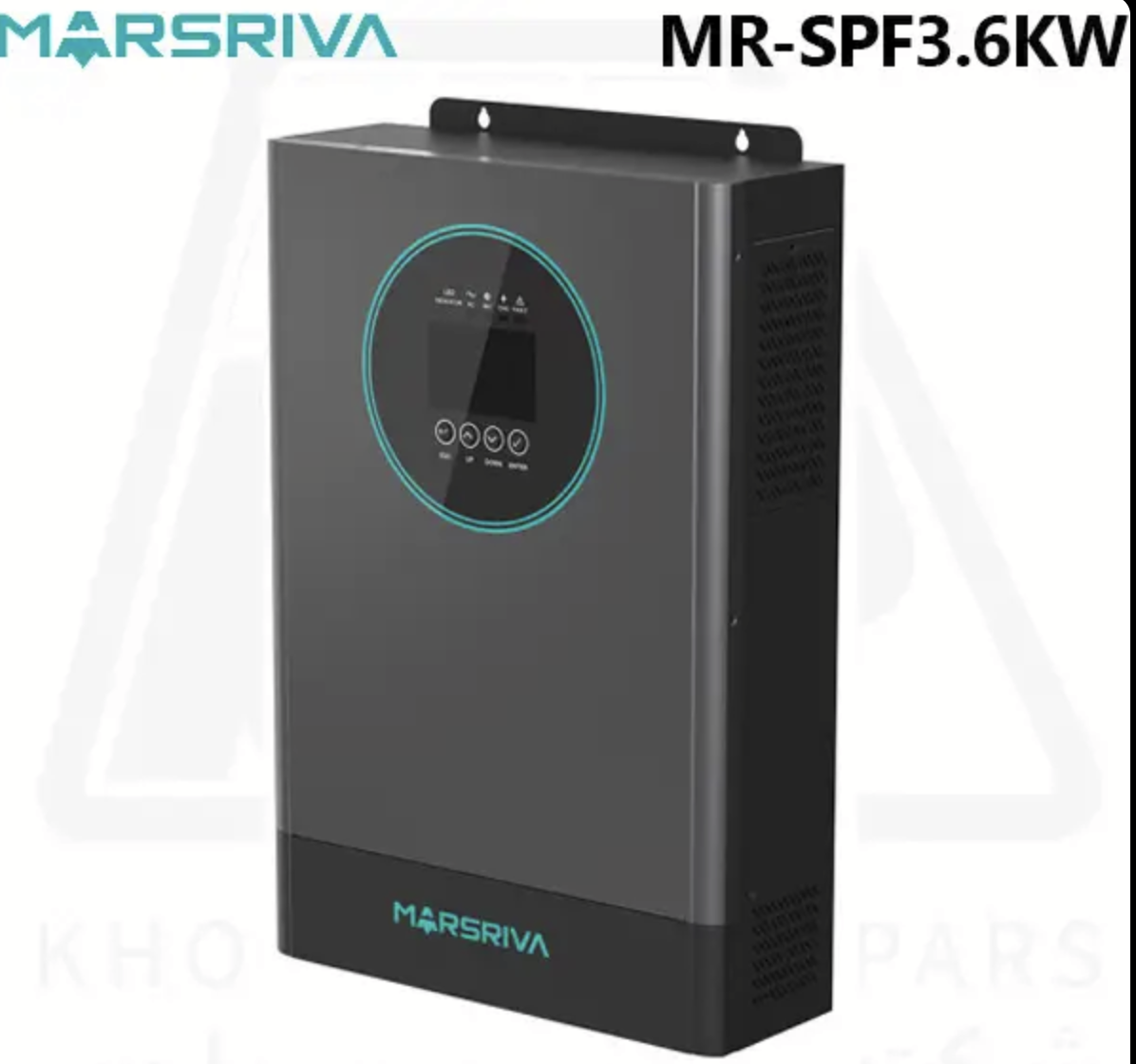

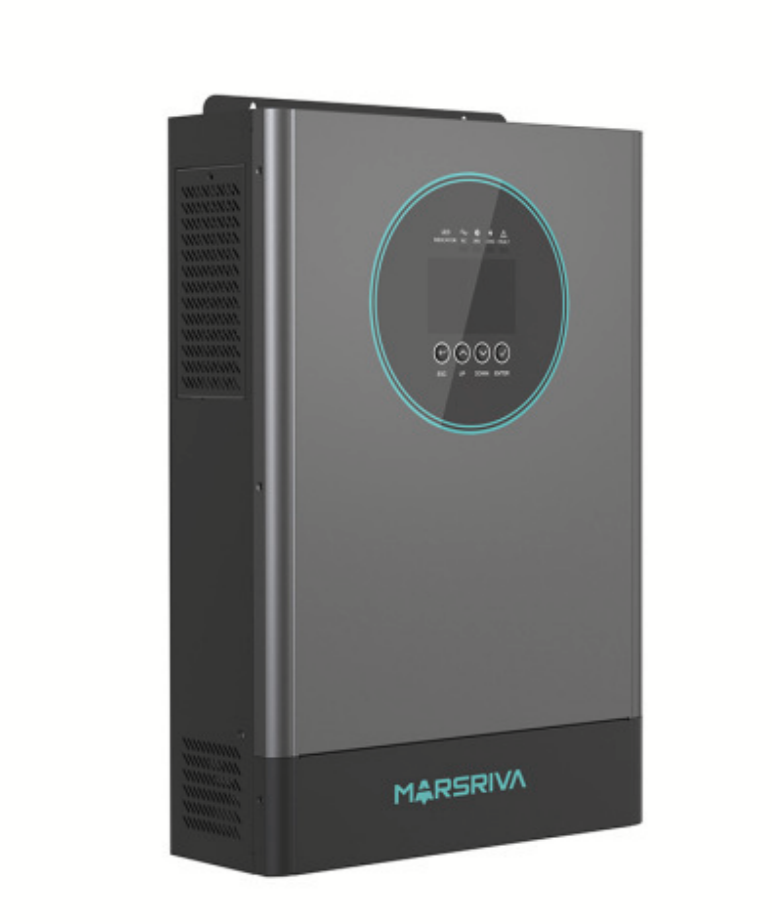

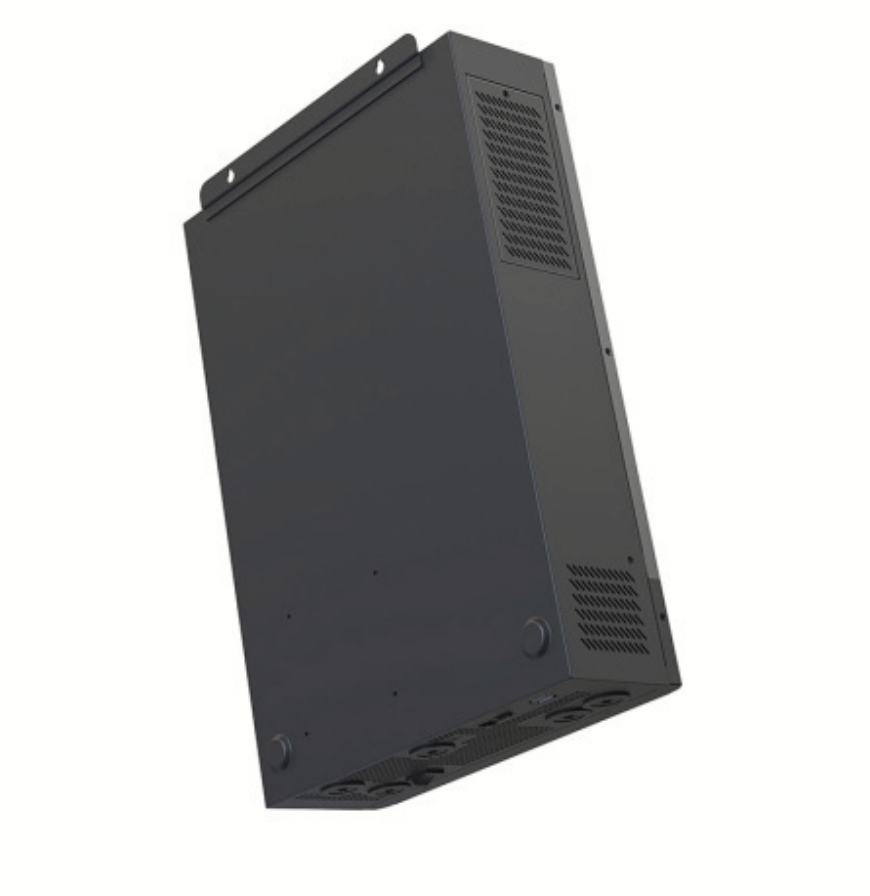

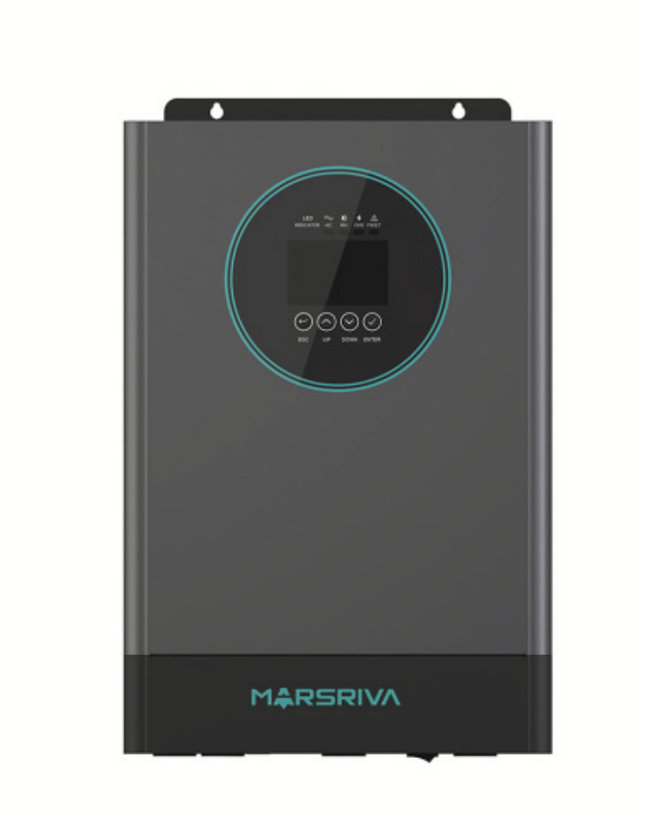

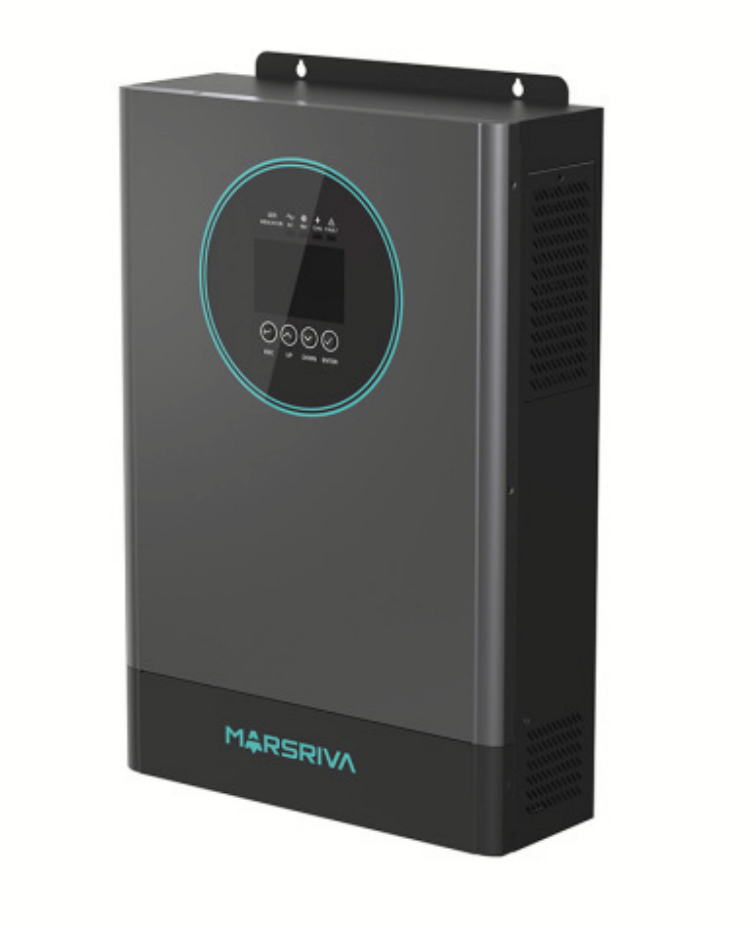

سانورتر تک فاز 3.6 کیلووات مارسریوا Marsriva 3.6 Kw
Marsriva 3.6kW 24V Hybrid Solar Inverter | Single Phase
برند:Marsriva
توضیحات
اینورتر هیبرید خورشیدی تکفاز 3.6 کیلووات
اینورتر هیبرید خورشیدی مارسریوا Marsriva MR-SPF3.6K-LP1-TL20E
اینورتر هیبرید فرکانس بالا با توان 3.6 کیلووات، MPPT 40 تا 450 ولت، ولتاژ باتری 24 ولت، جریان شارژ 100 آمپر، ماژول Wi-Fi داخلی و قابلیت تزریق به شبکه برای منازل، ویلاها و مزارع کوچک
اینورتر هیبرید خورشیدی با قدرت 3.6 کیلووات و شارژ 100 آمپر
- توان نامی 3.6kVA / 3.6kW
- حداکثر توان PV ورودی 5kW
- محدوده MPPT 40V - 450V DC
- جریان شارژ خورشیدی 100A
- ولتاژ باتری 24 ولت DC
- ماژول Wi-Fi داخلی
- قابلیت تزریق به شبکه
- سازگار با لیتیومی و اسیدی
3.6 kW
توان نامی
5 kW
حداکثر PV
100 A
شارژ خورشیدی
92 %
بهرهوری
ویژگیهای کلیدی اینورتر Marsriva MR-SPF3.6K-LP1-TL20E
MPPT گسترده 40 تا 450 ولت
ردیاب نقطه حداکثر توان با محدوده وسیع ولتاژ 40 تا 450 ولت DC و حداکثر ولتاژ مدار باز 500 ولت. حداکثر جریان ورودی PV 18 آمپر و توان پنل قابل اتصال تا 5 کیلووات. بدون اتصال باتری، حداقل ولتاژ MPPT 60 ولت قابل استفاده است.
موج سینوسی خالص و توان اوج 2 برابری
خروجی موج سینوسی خالص با ولتاژ قابل تنظیم 208/220/230/240 ولت و فرکانس 50/60 هرتز با تشخیص خودکار. قدرت اوج برابر 2 برابر توان نامی برای راهاندازی بارهای القایی مانند موتورها، پمپها و یخچالها بدون مشکل.
شارژ 100 آمپر از سه منبع
جریان شارژ خورشیدی حداکثر 100 آمپر، جریان شارژ AC از شبکه حداکثر 100 آمپر و جریان شارژ ترکیبی (Hybrid) حداکثر 100 آمپر. این قابلیت شارژ سریع باتریها را فراهم کرده و زمان بازیابی انرژی ذخیرهشده را به حداقل میرساند.
فرکانس بالا، سبک و جمعوجور

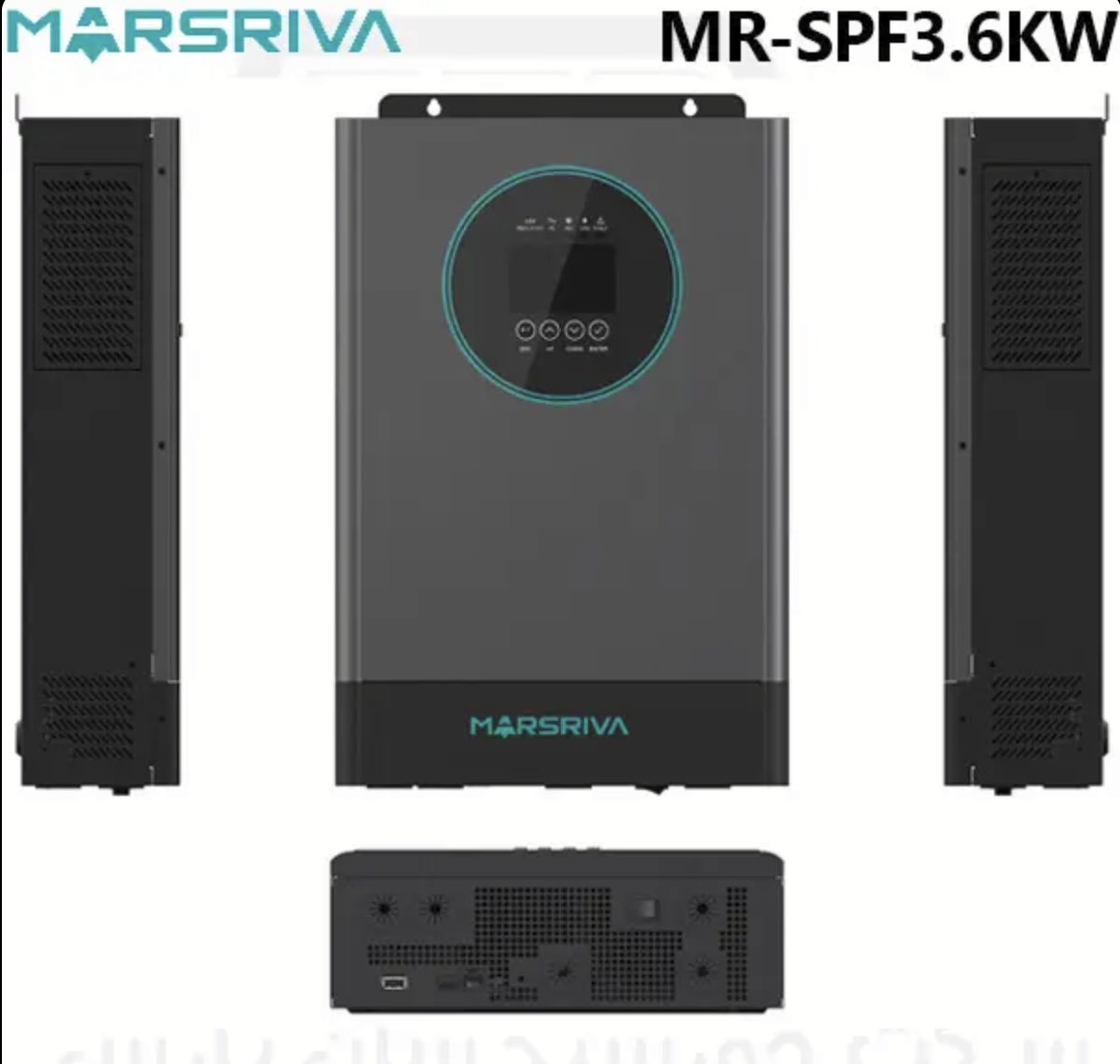

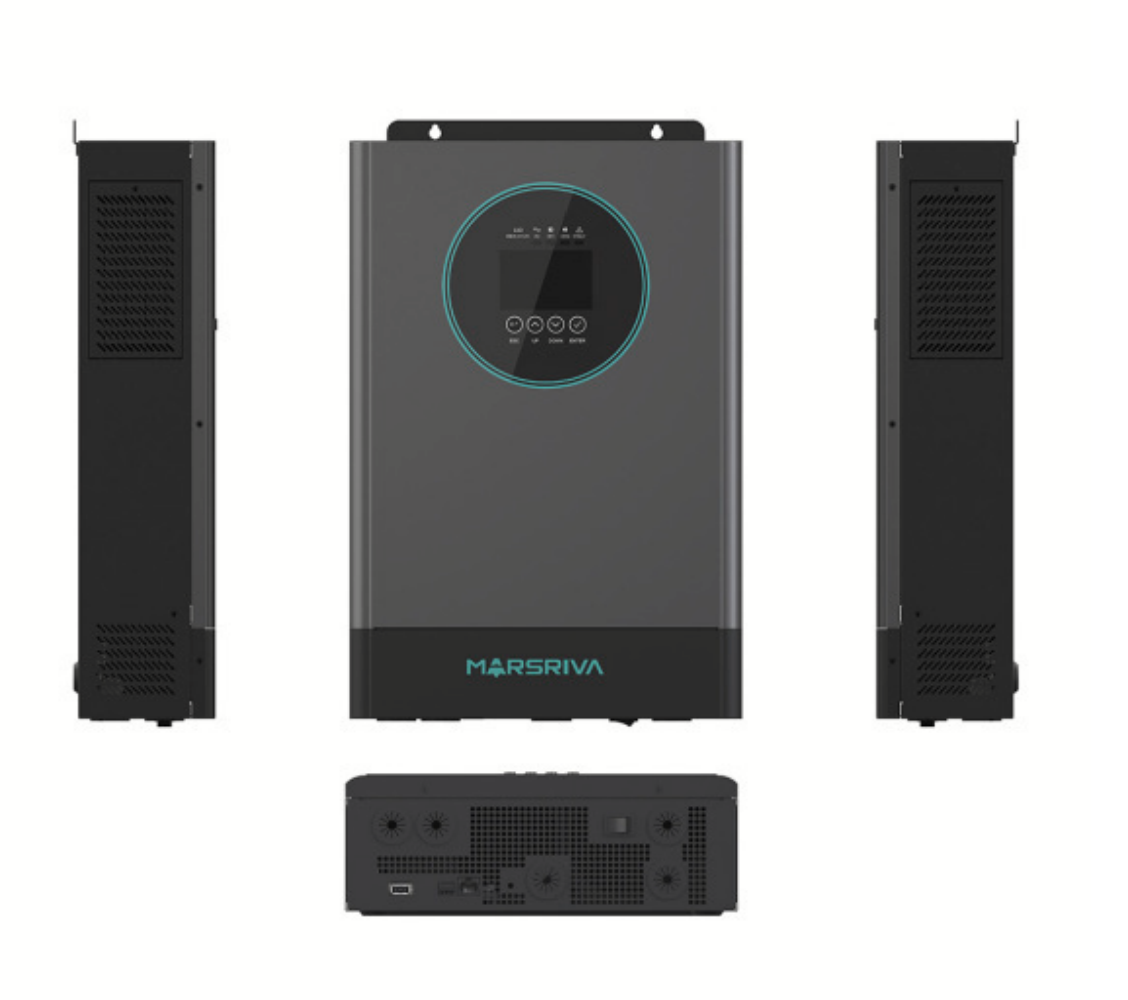

اینورتر فرکانس بالا با طراحی فشرده و ابعاد فقط 284 × 420 × 104 میلیمتر و وزن خالص 6.4 کیلوگرم. نصب آسان روی دیوار و اشغال فضای بسیار کم. مناسب برای محیطهایی که فضا محدود است مانند تابلوهای برق کوچک و اتاقهای تجهیزات.
تغذیه همزمان خورشیدی و شهر
امکان تغذیه بارها بهطور همزمان از پنلهای خورشیدی و شبکه برق شهری. این ویژگی تضمین میکند حتی در زمان مصرف بالا نیز برق پایدار تامین شود. کنترل هوشمند بین منابع مختلف برای بهینهسازی مصرف انرژی و کاهش هزینههای برق.
زمان انتقال 10 میلیثانیه
زمان انتقال بسیار کوتاه 10 میلیثانیه در حالت UPS/APP و 20 میلیثانیه در حالت ژنراتور. این سرعت انتقال باعث میشود قطعی برق تقریبا محسوس نباشد و تجهیزات حساس مانند کامپیوترها و سیستمهای امنیتی بدون وقفه به کار خود ادامه دهند.
ارتباط CAN/RS485 با BMS
پشتیبانی از ارتباطات CAN و RS485 برای مدیریت مستقیم BMS باتری لیتیومی. همچنین دارای رابط Dry-contact برای کنترل خارجی و ماژول WiFi داخلی برای مانیتورینگ بیسیم. نظارت آسان از راه دور بر عملکرد سیستم خورشیدی.
تزریق به شبکه (Feed-in)
قابلیت تزریق برق اضافی تولید شده به شبکه برق شهری. در زمانهایی که تولید خورشیدی بیشتر از مصرف باشد، انرژی مازاد به شبکه فروخته شده و بازگشت سرمایه پروژه خورشیدی تسریع میشود. مناسب برای مناطقی که تعرفه خرید تضمینی برق وجود دارد.
حالتهای عملیاتی و کاربردها
I
حالت UPS (برق اضطراری)
در حالت عادی برق شهر و خورشیدی همزمان بارها را تامین میکنند و باتری شارژ میشود. در صورت قطعی برق، سیستم در کمتر از 10 میلیثانیه به حالت باتری سوئیچ میکند. محدوده ولتاژ ورودی 170 تا 264 ولت AC در این حالت. مناسب برای منازل و ادارات با قطعی مکرر.
II
حالت APP/GEN (ژنراتور)
پشتیبانی از ورودی ژنراتور دیزلی با محدوده ولتاژ گستردهتر 90 تا 280 ولت AC. زمان انتقال 20 میلیثانیه. مناسب برای مناطق دورافتاده و مکانهایی که دسترسی به شبکه برق محدود یا نامعتبر است. قابلیت شارژ باتری از ژنراتور در روزهای ابری.
III
حالت تزریق به شبکه (On-grid)
قابلیت Feed-in به شبکه برق شهری برای فروش برق اضافی تولید شده. انرژی خورشیدی ابتدا مصرف بارها و شارژ باتری را تامین میکند و مازاد آن به شبکه تزریق میشود. کاهش هزینههای برق و بازگشت سرمایه سریعتر از طریق فروش برق.
IV
حالت آفگرید کامل (Off-grid)
سیستم بهطور کامل مستقل از شبکه برق شهر کار میکند. تمام بارها از طریق پنلهای خورشیدی و باتری 24 ولت تامین میشوند. مناسب برای ویلاها، مزارع کوچک، کانکسها و مکانهایی که دسترسی به شبکه برق ندارند یا تمایل به استقلال کامل دارند.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | MR-SPF3.6K-LP1-TL20E |
| نوع | اینورتر هیبرید خورشیدی تکفاز (Off-grid / On-grid) |
| توان نامی | 3.6kVA / 3.6kW |
| قدرت اوج (Surge) | 2 برابر توان نامی |
| شکل موج خروجی | موج سینوسی خالص (Pure Sine Wave) |
| بهرهوری | 92% (حداکثر) |
| زمان انتقال | 10ms (UPS/APP) / 20ms (GEN) |
| ورودی AC | |
| ولتاژ نامی ورودی | 208/220/230/240V AC |
| محدوده ولتاژ (UPS) | 170 - 264V AC |
| محدوده ولتاژ (APP/GEN) | 90 - 280V AC |
| فرکانس ورودی | 50/60Hz ±10Hz (تشخیص خودکار) |
| خروجی AC | |
| ولتاژ نامی خروجی | 208/220/230/240V AC ±5% |
| توان خروجی | 3.6kW |
| قدرت اوج | 2 برابر توان نامی |
| فرکانس خروجی (باتری) | 50/60Hz ±0.1% |
| باتری | |
| ولتاژ نامی باتری | 24V DC |
| محدوده ولتاژ باتری | 20V - 30.5V DC |
| نوع باتری پشتیبانی شده | اسید-سربی / لیتیومی / سفارشی (User-defined) |
| ورودی خورشیدی (PV) | |
| نوع شارژر خورشیدی | MPPT |
| حداکثر توان ورودی PV | 5kW |
| حداکثر جریان ورودی PV | 18A |
| محدوده ولتاژ MPPT | 40V - 450V DC |
| حداقل ولتاژ MPPT (بدون باتری) | 60V DC |
| حداکثر ولتاژ مدار باز (Voc) | 500V DC |
| جریان شارژ خورشیدی | 100A |
| جریان شارژ AC | 100A |
| جریان شارژ ترکیبی (Hybrid) | 100A |
| ارتباطات و مانیتورینگ | |
| ارتباط با BMS باتری | CAN / RS485 |
| رابط Dry-contact | بله |
| WiFi | ماژول WiFi داخلی |
| شرایط محیطی و فیزیکی | |
| دمای کاری | -10°C تا +50°C |
| دمای ذخیرهسازی | -15°C تا +60°C |
| رطوبت مجاز | 5% تا 95% (بدون تراکم) |
| ابعاد (W × H × D) | 284 × 420 × 104 mm |
| وزن خالص | 6.4 kg |
سیستم حفاظت و ایمنی
حفاظت قطببندی معکوس DC
حفاظت اضافهجریان خروجی
حفاظت اضافهولتاژ خروجی
حفاظت کمولتاژ خروجی
حفاظت اتصال کوتاه خروجی
حفاظت حرارتی
حفاظت اضافهبار
حفاظت اضافهشارژ باتری
حفاظت بیشدشارژ باتری
حفاظت ضد جزیرهای
حفاظت اضافهولتاژ ورودی AC
آژیر صوتی هشدار خطا
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل اینورتر، دیتا شیت را دانلود کنید
دانلود دیتا شیت (PDF)ویدیو آنباکس محصول
برای آشنایی بیشتر با اینورتر هیبرید خورشیدی Marsriva MR-SPF3.6K-LP1-TL20E، ویدیو زیر را مشاهده کنید
