پکیج برق اضطراری هیبرید

اینورتر هیبرید + باتری لیتیومی

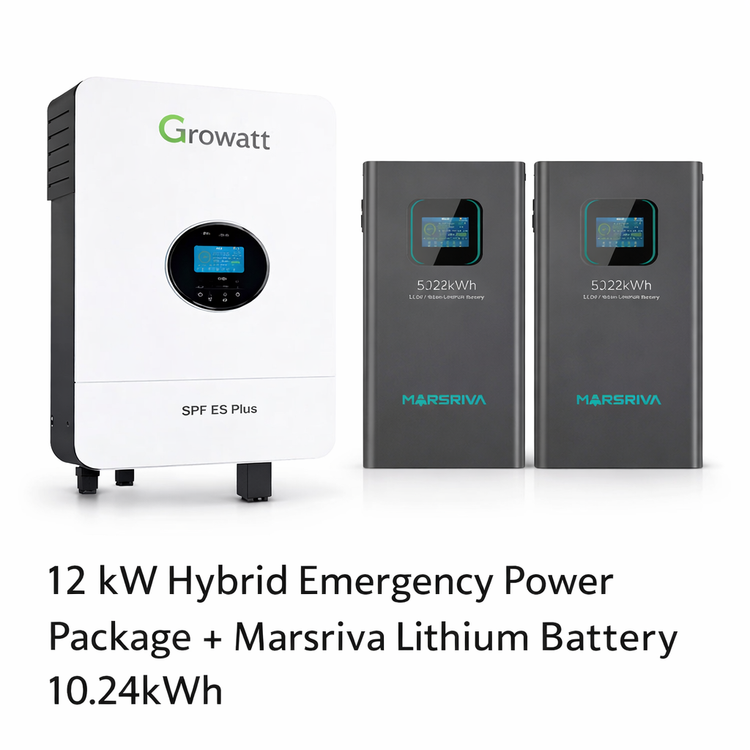

پکیج برق اضطراری هیبرید 12kW + باتری 10.24kWh

راهکار جامع تامین برق اضطراری و مدیریت انرژی خورشیدی با اینورتر هیبرید SPE 12000 ES و باتری لیتیومی LiFePO4 برند مدل با ظرفیت 10.24 کیلووات ساعت

اینورتر هیبرید 12 کیلووات + باتری 10.24 کیلووات ساعت

اینورتر هیبرید 12kW با دو ترکر MPPT
قابلیت تزریق برق به شبکه (On-grid)
باتری لیتیومی 51.2V / 200Ah
پشتیبانی از پنل خورشیدی تا 15kW
پارالل تا 9 دستگاه (108kW)
موج سینوسی خالص (Pure Sine Wave)
WiFi یکپارچه + مانیتورینگ ابری
سازگار با شبکه، ژنراتور و بار هوشمند

12 kW

توان اینورتر

10.24 kWh

ظرفیت باتری

15 kW

حداکثر PV

96.5 %

بهره‌وری اوج

محصولات موجود در پکیج

اینورتر هیبرید

توان نامی 12000VA / 12000W
اینورتر هیبرید (On/Off-grid)
دو ترکر MPPT مستقل
ورودی باتری 48V DC
حداکثر PV ورودی 15000W
بهره‌وری اوج 96.5%
زمان انتقال زیر 20 میلی‌ثانیه
وزن 21.5 کیلوگرم

باتری لیتیومی

- 51.2V / 200Ah - 10.24kWh

برند ()
ظرفیت 10.24 کیلووات ساعت
سلول‌های LiFePO4 گرید A
بیشتر از 6000 چرخه عمر
شارژ/دشارژ 100A
BMS یکپارچه هوشمند
ارتباط Bluetooth / RS485
پارالل تا 15 دستگاه

ویژگی‌های کلیدی پکیج برق اضطراری هیبرید

دو ترکر MPPT با ولتاژ بالا

اینورتر مجهز به دو ردیاب نقطه حداکثر توان مستقل با بازه ولتاژ 60 تا 480 ولت DC و حداکثر ولتاژ 550 ولت. حداکثر جریان 27 آمپر هر ترکر و توان PV قابل اتصال تا 15 کیلووات. این قابلیت امکان اتصال استرینگ‌های بلندتر پنل‌های خورشیدی را فراهم کرده و تلفات سیم‌کشی را کاهش می‌دهد.

باتری لیتیومی

باتری فسفات آهن لیتیومی برند با ظرفیت 10.24 کیلووات ساعت و ولتاژ 51.2 ولت. طراحی ماژولار با کابینت 2 ماژولی، طول عمر بیش از 6000 چرخه شارژ و دشارژ، سیستم BMS هوشمند با بلوتوث و RS485، قابلیت اتصال موازی تا 15 دستگاه و قابلیت اتصال سری برای سیستم‌های ولتاژ بالا.

اینورتر هیبرید (On/Off-grid)

اینورتر هیبرید با قابلیت کار همزمان در حالت اتصال به شبکه و مستقل از شبکه. امکان تزریق برق اضافی خورشیدی به شبکه با توان قابل تنظیم صفر تا 12 کیلووات. در صورت قطع برق شهر، سیستم به حالت باتری سوئیچ شده و بدون وقفه برق تامین می‌شود.

زمان انتقال زیر 20 میلی‌ثانیه

زمان انتقال بسیار کوتاه کمتر از 20 میلی‌ثانیه بین حالت‌های باتری و شبکه برق شهر. در حالت پارالل این زمان کمتر از 30 میلی‌ثانیه است. این ویژگی باعث می‌شود قطعی برق برای تجهیزات حساس مانند کامپیوترها و سرورها تقریبا محسوس نباشد.

پارالل تا 9 دستگاه (108kW)

قابلیت اتصال موازی تا 9 دستگاه اینورتر برای افزایش ظرفیت سیستم تا 108 کیلووات در حالت تک‌فاز. پشتیبانی از پیکربندی سه‌فاز با 3 یا 6 دستگاه. قابلیت پشتیبانی از بارهای نامتوازن در حالت پارالل سه‌فاز برای تطبیق با نیازهای مختلف مصرف‌کننده.

دو ورودی AC با کلید ATS

دو ترمینال ورودی AC مستقل با کلید انتقال خودکار (ATS) یکپارچه برای اتصال همزمان به شبکه برق شهر و ژنراتور دیزلی. سیستم به طور خودکار بهترین منبع تغذیه را انتخاب کرده و امکان اولویت‌بندی بین خورشیدی، باتری، شبکه و ژنراتور وجود دارد.

WiFi یکپارچه و مانیتورینگ ابری

WiFi داخلی بدون نیاز به خرید جداگانه dongle. مانیتورینگ و کنترل کامل سیستم از طریق پلتفرم ابری Cloud (OSS) و اپلیکیشن موبایل. پشتیبانی از مانیتورینگ 4G (اختیاری)، ارتقای نرم‌افزار از راه دور (OTA) و پشتیبانی از PVkeeper برای تنظیم محلی.

بار هوشمند و مدیریت زمانی

پورت خروجی بار هوشمند (Smart Load) برای مدیریت هوشمند بارها و بهینه‌سازی خودمصرفی. قابلیت تنظیم زمانی شارژ و دشارژ باتری بر اساس تعرفه‌های مصرف (TOU). پشتیبانی از کار بدون باتری در حالت اتصال به شبکه برای حداکثر بهره‌وری اقتصادی.

حالت‌های عملکرد سیستم

حالت UPS (برق اضطراری)

در حالت عادی برق شهر به بارها تامین می‌شود و همزمان باتری از طریق پنل‌های خورشیدی شارژ می‌شود. در صورت قطعی برق شهر، سیستم در کمتر از 20 میلی‌ثانیه به حالت باتری سوئیچ کرده و برق بدون وقفه تامین می‌شود. تمام بارهای حیاتی بدون اختلال به کار خود ادامه می‌دهند.

حالت هیبرید (تزریق به شبکه)

در این حالت انرژی خورشیدی اول بارها را تامین می‌کند. مازاد انرژی وارد باتری شده و اگر همچنان مازاد وجود داشته باشد، به شبکه برق شهر تزریق می‌شود. توان تزریق قابل تنظیم از صفر تا 12 کیلووات است و این قابلیت درآمدزایی از انرژی خورشیدی را ممکن می‌سازد.

III

حالت آف‌گرید کامل (Off-grid)

سیستم به طور کامل مستقل از شبکه برق شهر کار می‌کند. تمام بارها از طریق پنل‌های خورشیدی و باتری تامین می‌شوند. مناسب برای مناطق دورافتاده، ویلاها، سایت‌های مخابراتی و مکان‌هایی که دسترسی به شبکه برق ندارند یا قطعی مکرر برق دارند.

حالت ژنراتور + بار هوشمند

در روزهای ابری یا زمان‌هایی که خروجی پنل‌های خورشیدی کافی نیست، ژنراتور دیزلی می‌تواند جایگزین شود. پورت بار هوشمند به طور خودکار بارهای غیرحیاتی را در زمان کمبود برق قطع می‌کند و اولویت تامین بارهای مهم را تضمین می‌کند.

برآورد زمان پشتیبانی باتری

با باتری 10.24kWh LiFePO4 ، ظرفیت قابل استفاده حدود 9.2kWh (با DOD 90%)

~9 ساعت

بار سبک (1kW - لامپ، تلویزیون، روتر)

~4.5 ساعت

بار متوسط (2kW - یخچال، وسایل برقی)

~3 ساعت

بار سنگین (3kW - یخچال + کولر گازی)

~45 دقیقه

بار حداکثر (12kW - تمام بارها)

مشخصات فنی اینورتر SPE 12000 ES

ویژگی	مقدار
مشخصات عمومی اینورتر
مدل
نوع	اینورتر هیبرید تک‌فاز (On/Off-grid)
توان نامی	12000VA / 12000W
ولتاژ خروجی AC	230V AC (L+N+PE)
فرکانس خروجی	50Hz / 60Hz (قابل انتخاب)
شکل موج خروجی	موج سینوسی خالص (Pure Sine Wave)
جریان خروجی	52.2A
ضریب توان	تا 1.0
THDi	< 3%
زمان انتقال (تک دستگاه)	< 20ms
زمان انتقال (پارالل)	< 30ms
تعداد ورودی AC	2 (شبکه + ژنراتور) با ATS یکپارچه
حداکثر توان تزریق به شبکه	0 - 12kW (قابل تنظیم)
عملکرد موازی تک‌فاز	بله، تا 9 دستگاه (108kW)
عملکرد موازی سه‌فاز	بله، 3 یا 6 دستگاه
کار بدون باتری	بله (حالت On-grid بدون باتری)
بهره‌وری اوج	96.5%
بهره‌وری اروپایی	95.5%
سطح حفاظت (IP)	IP20 (نصب داخلی)
سطح نویز	< 30 dB
ورودی خورشیدی (PV)
تعداد ترکر MPPT	2 (دو ترکر مستقل)
محدوده ولتاژ MPPT	60V - 480V DC
ولتاژ شروع	120V DC
حداکثر ولتاژ DC ورودی	550V DC
حداکثر جریان ورودی هر ترکر	27A (مجموع 54A)
حداکثر توان PV	15000W
نسبت DC/AC	1.25
استرینگ در هر ترکر	1 استرینگ
ورودی باتری
ولتاژ اسمی باتری	48V DC
محدوده ولتاژ باتری	40V - 60V
حداکثر جریان شارژ	190A
حداکثر جریان دشارژ	240A (قابل تنظیم 0 - 250A)
نوع باتری پشتیبانی شده	لیتیومی / اسیدی (AGM/Gel/Flooded)
ارتباط با BMS باتری	RS485 یا CAN
ارتباطات و مانیتورینگ
WiFi	یکپارچه (داخلی)
مانیتورینگ 4G	اختیاری (dongle جداگانه)
پلتفرم مانیتورینگ	Cloud (OSS / ShineServer)
ارتقای نرم‌افزار	OTA (از راه دور)
نمایشگر	LCD داخلی
بار هوشمند (Smart Load)	بله (پورت اختصاصی)
شرایط محیطی و فیزیکی
دمای کاری	-25°C تا +60°C
رطوبت مجاز	5% تا 95% (بدون تراکم)
حداکثر ارتفاع نصب	2000 متر (بالاتر با کاهش توان)
سیستم خنک‌کننده	فن‌خنک‌کننده (تهویه اجباری)
ابعاد (W × H × D)	550 × 465 × 150 mm
وزن	21.5 kg
نوع نصب	دیواری (Wall-mounted)
ضمانت‌نامه	5 سال (توسعه تا 10 سال)

مشخصات فنی باتری

ویژگی	مقدار
مشخصات عمومی باتری
برند	()
مدل
شیمی سلول	LiFePO4 (فسفات آهن لیتیومی) گرید A
نوع ساختار	ماژولار کابینتی (2 ماژول 51.2V/100Ah)
ظرفیت انرژی	10.24 kWh
ولتاژ اسمی	51.2V (16S = 16 × 3.2V)
ظرفیت اسمی	200 Ah
ولتاژ شارژ	57.6V - 58.4V
محدوده ولتاژ خروجی	43.2V - 58.4V
عمق دشارژ (DOD)	90%
ظرفیت قابل استفاده	~9.2 kWh
عملکرد شارژ و دشارژ
حداکثر جریان شارژ مداوم	100A (0.5C)
جریان شارژ پیشنهادی	50A
حداکثر جریان دشارژ مداوم	100A (0.5C)
بهره‌وری شارژ/دشارژ	≥ 95%
طول عمر و دوام
تعداد چرخه	≥ 6000 چرخه (25°C، 70% EOL)
عمر طراحی	≥ 10 سال
سیستم مدیریت باتری (BMS)
نوع BMS	یکپارچه / داخلی هوشمند
پروتکل ارتباطی	Bluetooth / RS485 (BMS) / RS485 (Parallel)
مانیتورینگ سلول	ولتاژ، دما و جریان هر سلول
قابلیت توسعه (پارالل)	بله (تا 15 دستگاه موازی)
اتصال سری (ولتاژ بالا)	بله (تا 12 ماژول = 672V)
ترمینال	M6
سیستم حفاظت باتری
حفاظت اضافه‌ولتاژ	بله
حفاظت کم‌ولتاژ	بله
حفاظت اضافه‌جریان	بله
حفاظت اضافه‌دما	بله
حفاظت اتصال کوتاه	بله
مقاومت داخلی	≤ 10 mΩ
شرایط محیطی و فیزیکی
دمای شارژ	0°C تا +55°C
دمای دشارژ	-20°C تا +55°C
نوع نصب	کابینت ایستاده (Tower / Rack-mount)
ابعاد (W × D × H) - 2 ماژول	553 × 503 × 1011 mm
وزن - 2 ماژول	201.4 kg
سازگاری ولتاژ سری (4 ماژول)	184V - 224V (20.48kWh)
سازگاری ولتاژ سری (8 ماژول)	368V - 448V (40.96kWh)

سیستم حفاظت و ایمنی

حفاظت قطب‌بندی معکوس DC

حفاظت اضافه‌جریان خروجی

حفاظت اضافه‌ولتاژ خروجی

حفاظت اتصال کوتاه

حفاظت حرارتی

حفاظت اضافه‌بار

حفاظت اضافه‌شارژ باتری

حفاظت بیش‌دشارژ باتری

حفاظت Surge (PV)

BMS هوشمند

تعادل سلول‌های باتری

ضد جزیره‌ای (Anti-islanding)

بار هوشمند (Smart Load)

خاموش‌شدن خودکار
