پکیج برق اضطراری سانورتر 6KW + باتری لیتیومی 10.44kwh
6KW Sunverter + 10.44kWh Lithium Battery Backup Kit
ناموجود
دیدن محصولات مرتبطتوضیحات
پکیج برق اضطراری آفگرید
سانورتر + باتری لیتیومی

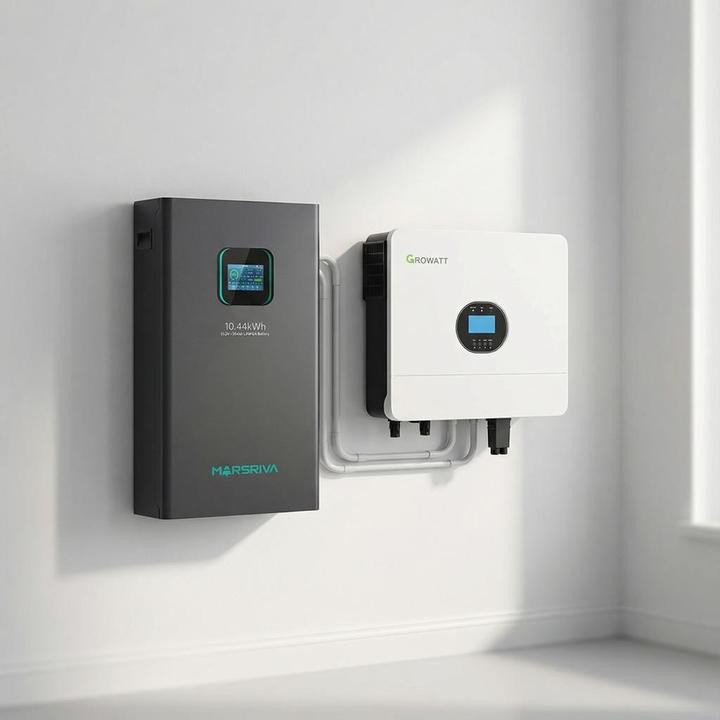

پکیج برق اضطراری سانورتر 6kW + باتری لیتیومی 10.44kWh
راهکار جامع تامین برق اضطراری و مستقل از شبکه با سانورتر آفگرید و باتری لیتیومی با ظرفیت 10.44 کیلووات ساعت
سانورتر 6 کیلووات + باتری 10.44 کیلووات ساعت
- سانورتر آفگرید 6kW با دو ترکر MPPT
- دو ورودی AC (شبکه + ژنراتور) با ATS
- باتری لیتیومی 51.2V / 204Ah
- پشتیبانی از پنل خورشیدی تا 8kW
- پارالل تا 6 دستگاه (36kW)
- موج سینوسی خالص + زمان انتقال 10ms
- شارژر خورشیدی 100A + شارژر شهری 80A
- صفحه لمسی 4.3 اینچ + RS485 و CAN
6 kW
توان سانورتر
10.44 kWh
ظرفیت باتری
8 kW
حداکثر PV
93 %
بهرهوری اوج
محصولات موجود در پکیج
- توان نامی 6000VA / 6000W
- سانورتر آفگرید (Off-grid)
- دو ترکر MPPT مستقل
- ورودی باتری 48V DC
- حداکثر PV ورودی 8000W
- شارژر خورشیدی 100A
- زمان انتقال زیر 10 میلیثانیه
- وزن 13.5 کیلوگرم
- ظرفیت 10.44 کیلووات ساعت
- سلولهای LiFePO4 گرید A
- بیشتر از 6000 چرخه عمر
- شارژ/دشارژ 210A
- ارتباط RS485 و CAN
- صفحه لمسی 4.3 اینچ
- پارالل تا 15 دستگاه
ویژگیهای کلیدی پکیج برق اضطراری
دو ترکر MPPT با ولتاژ بالا
سانورتر مجهز به دو ردیاب نقطه حداکثر توان مستقل با بازه ولتاژ 120 تا 450 ولت DC و حداکثر ولتاژ مدار باز 500 ولت. حداکثر جریان 16 آمپر هر ترکر و توان PV قابل اتصال تا 8 کیلووات. این قابلیت امکان اتصال استرینگهای بلندتر پنلهای خورشیدی را فراهم کرده و تلفات سیمکشی را کاهش میدهد.
باتری لیتیومی مارسیوا MR-LFP48-200-WMD
باتری فسفات آهن لیتیومی برند مارسیوا با ظرفیت 10.44 کیلووات ساعت و ولتاژ 51.2 ولت. سلولهای گرید A با ظرفیت 204 آمپر ساعت، طول عمر بیش از 6000 چرخه شارژ و دشارژ، سیستم BMS هوشمند با RS485 و CAN، قابلیت اتصال موازی تا 15 دستگاه و صفحه نمایش لمسی 4.3 اینچ برای مانیتورینگ مستقیم.
سانورتر آفگرید کامل
سانورتر آفگرید گرووات SPF 6000 ES Plus با قابلیت کار کاملا مستقل از شبکه برق شهر. دو ورودی AC مستقل با کلید انتقال خودکار (ATS) برای اتصال همزمان به شبکه برق و ژنراتور. در صورت قطع برق شهر، سیستم در کمتر از 10 میلیثانیه به منبع جایگزین سوئیچ میکند.
زمان انتقال 10 میلیثانیه
زمان انتقال بسیار کوتاه 10 میلیثانیه (حداکثر 20 میلیثانیه) بین حالتهای مختلف منبع تغذیه. این ویژگی باعث میشود قطعی برق برای تجهیزات حساس مانند کامپیوترها، سرورها و تجهیزات پزشکی تقریبا محسوس نباشد و عملکرد بدون وقفه آنها تضمین شود.
پارالل تا 6 دستگاه (36kW)
قابلیت اتصال موازی تا 6 دستگاه سانورتر برای افزایش ظرفیت سیستم تا 36 کیلووات. این ویژگی امکان گسترش تدریجی سیستم را در صورت افزایش مصرف فراهم میکند و برای کاربردهای مسکونی بزرگ، تجاری و صنعتی کوچک مناسب است.
دو ورودی AC با ATS یکپارچه
دو ترمینال ورودی AC مستقل با کلید انتقال خودکار (ATS) یکپارچه برای اتصال همزمان به شبکه برق شهر و ژنراتور دیزلی. سیستم به طور خودکار بهترین منبع تغذیه را انتخاب کرده و امکان اولویتبندی بین خورشیدی، باتری، شبکه و ژنراتور وجود دارد.
شارژر خورشیدی 100A + شارژر شهری 80A
شارژر خورشیدی قدرتمند با حداکثر جریان 100 آمپر برای شارژ سریع باتری از پنلهای خورشیدی. شارژر AC با جریان 80 آمپر برای شارژ از شبکه برق شهر با بازه ولتاژ قابل انتخاب 90 تا 280 ولت. قابلیت تنظیم اولویت شارژ بین خورشیدی و شبکه برق شهر.
صفحه لمسی + مانیتورینگ
باتری مارسیوا مجهز به صفحه نمایش لمسی 4.3 اینچی برای مشاهده وضعیت شارژ، دما و سلامت سلولها. ارتباط RS485 و CAN برای اتصال به سانورتر. سانورتر دارای WiFi و GPRS برای مانیتورینگ از راه دور از طریق پلتفرم ابری Growatt و اپلیکیشن موبایل.
حالتهای عملکرد سیستم
I
حالت UPS (برق اضطراری)
در حالت عادی برق شهر یا ژنراتور بارها را تامین میکند و همزمان باتری از طریق پنلهای خورشیدی شارژ میشود. در صورت قطع برق شهر، سیستم در کمتر از 10 میلیثانیه به حالت باتری سوئیچ کرده و برق بدون وقفه تامین میشود. تمام بارهای حیاتی بدون اختلال به کار خود ادامه میدهند.
II
حالت اولویت خورشیدی (Solar First)
در این حالت انرژی خورشیدی اولویت اول تامین بار را دارد. مازاد انرژی وارد باتری شده و اگر باتری کاملا شارژ شود، سیستم از شبکه برق یا ژنراتور برای تامین بار استفاده میکند. این حالت بیشترین صرفهجویی در هزینه برق را فراهم میکند و بهینهترین مصرف انرژی خورشیدی را تضمین میکند.
III
حالت آفگرید کامل (Off-grid)
سیستم به طور کامل مستقل از شبکه برق شهر کار میکند. تمام بارها از طریق پنلهای خورشیدی و باتری تامین میشوند. مناسب برای مناطق دورافتاده، ویلاها، سایتهای مخابراتی و مکانهایی که دسترسی به شبکه برق ندارند یا قطعی مکرر برق دارند.
IV
حالت ژنراتور + اولویت بار
در روزهای ابری یا زمانهایی که خروجی پنلهای خورشیدی کافی نیست، ژنراتور دیزلی میتواند جایگزین شود. سیستم به طور خودکار بین منابع مختلف سوئیچ کرده و اولویت تامین بارهای مهم را تضمین میکند. بازه ولتاژ ورودی 90 تا 280 ولت سازگاری گستردهای با ژنراتورهای مختلف دارد.
برآورد زمان پشتیبانی باتری
با باتری 10.44kWh LiFePO4 مارسیوا، ظرفیت قابل استفاده حدود 9.4kWh (با DOD 90%)
~9.5 ساعت
بار سبک (1kW - لامپ، تلویزیون، روتر)
~4.5 ساعت
بار متوسط (2kW - یخچال، وسایل برقی)
~3 ساعت
بار سنگین (3kW - یخچال + کولر گازی)
~1.5 ساعت
بار حداکثر (6kW - تمام بارها)
مشخصات فنی سانورتر گرووات SPF 6000 ES Plus
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی سانورتر | |
| مدل | |
| نوع | سانورتر آفگرید تکفاز |
| ولتاژ باتری | 48V DC |
| نوع باتری پشتیبانی شده | لیتیومی / اسیدی (Lead-acid) |
| توان نامی | 6000VA / 6000W |
| توان اوج (Surge) | 12000VA |
| بهرهوری اوج | 93% |
| شکل موج خروجی | موج سینوسی خالص (Pure Sine Wave) |
| زمان انتقال | 10ms معمول، حداکثر 20ms |
| عملکرد موازی | بله، تا 6 دستگاه |
| سطح حفاظت (IP) | IP20 (نصب داخلی) |
| فیلتر ضد گرد و غبار | دارد (Dust-proof filter) |
| خروجی AC | |
| ولتاژ خروجی AC | 230V AC +/- 5% |
| فرکانس خروجی | 50Hz / 60Hz (تشخیص خودکار) |
| ورودی خورشیدی (PV) | |
| تعداد ترکر MPPT | 2 (دو ترکر مستقل) |
| استرینگ در هر ترکر | 1 استرینگ |
| محدوده ولتاژ MPPT | 120V - 450V DC |
| حداکثر ولتاژ مدار باز | 500V DC |
| حداکثر جریان هر ترکر | 16A |
| حداکثر توان PV | 8000W |
| حداکثر جریان شارژ خورشیدی | 100A |
| ترمینال PV | Plug-and-Play |
| ورودی AC (شبکه / ژنراتور) | |
| تعداد ورودی AC | 2 (شبکه + ژنراتور) |
| کلید ATS | دارد (یکپارچه) |
| ولتاژ ورودی AC | 230V AC |
| بازه ولتاژ قابل انتخاب (کامپیوتر) | 170V - 280V AC |
| بازه ولتاژ قابل انتخاب (خانه) | 90V - 280V AC |
| فرکانس ورودی | 50Hz / 60Hz (تشخیص خودکار) |
| جریان شارژر AC | 80A |
| اولویت ورودی | قابل تنظیم (شبکه / خورشیدی / SBU) |
| ارتباطات و مانیتورینگ | |
| WiFi | دارد |
| GPRS | دارد |
| مانیتورینگ از راه دور | Growatt Cloud / اپلیکیشن موبایل |
| کنترل زمانی | تنظیم زمان شارژ و خروجی |
| شرایط محیطی و فیزیکی | |
| دمای کاری | 0°C تا +55°C |
| دمای نگهداری | -15°C تا +60°C |
| رطوبت مجاز | 5% تا 95% (بدون تراکم) |
| حداکثر ارتفاع نصب | 2000 متر |
| ابعاد (W × H × D) | 460 × 395 × 132 mm |
| وزن | 13.5 kg |
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی باتری مارسیوا | |
| برند | |
| مدل | |
| شیمی سلول | LiFePO4 (فسفات آهن لیتیومی) گرید A |
| ظرفیت انرژی | 10.44 kWh |
| ولتاژ اسمی | 51.2V |
| ظرفیت اسمی | 204 Ah |
| مقاومت داخلی | 13.9 mΩ یا کمتر |
| نوع نمایشگر | صفحه لمسی 4.3 اینچ |
| عملکرد شارژ و دشارژ | |
| حداکثر جریان شارژ مداوم | 210A |
| حداکثر جریان دشارژ مداوم | 210A |
| جریان اوج شارژ | 215A / 2 ثانیه |
| جریان اوج دشارژ | 215A / 2 ثانیه |
| طول عمر و دوام | |
| تعداد چرخه | 6000+ چرخه (25°C، 70% EOL) |
| عمر طراحی | 10+ سال |
| ارتباطات و سیستم مدیریت | |
| پروتکل ارتباطی | RS485, CAN |
| قابلیت توسعه (پارالل) | تا 15 دستگاه موازی |
| شرایط محیطی و فیزیکی | |
| دمای شارژ | 0°C تا +55°C |
| دمای دشارژ | -20°C تا +55°C |
| دمای نگهداری | -30°C تا +35°C |
| رطوبت مجاز | 5% تا 95% |
| ابعاد (L × W × H) | 485 × 200 × 850 mm |
| وزن | 86 kg |
سیستم حفاظت و ایمنی
حفاظت قطببندی معکوس PV
حفاظت اضافهجریان خروجی
حفاظت اضافهولتاژ خروجی
حفاظت اتصال کوتاه
حفاظت حرارتی
حفاظت اضافهبار
حفاظت اضافهشارژ باتری
حفاظت بیشدشارژ باتری
BMS هوشمند مارسیوا
مانیتورینگ ولتاژ و دمای سلولها
کلید ATS یکپارچه
خاموششدن خودکار در اضطراری
