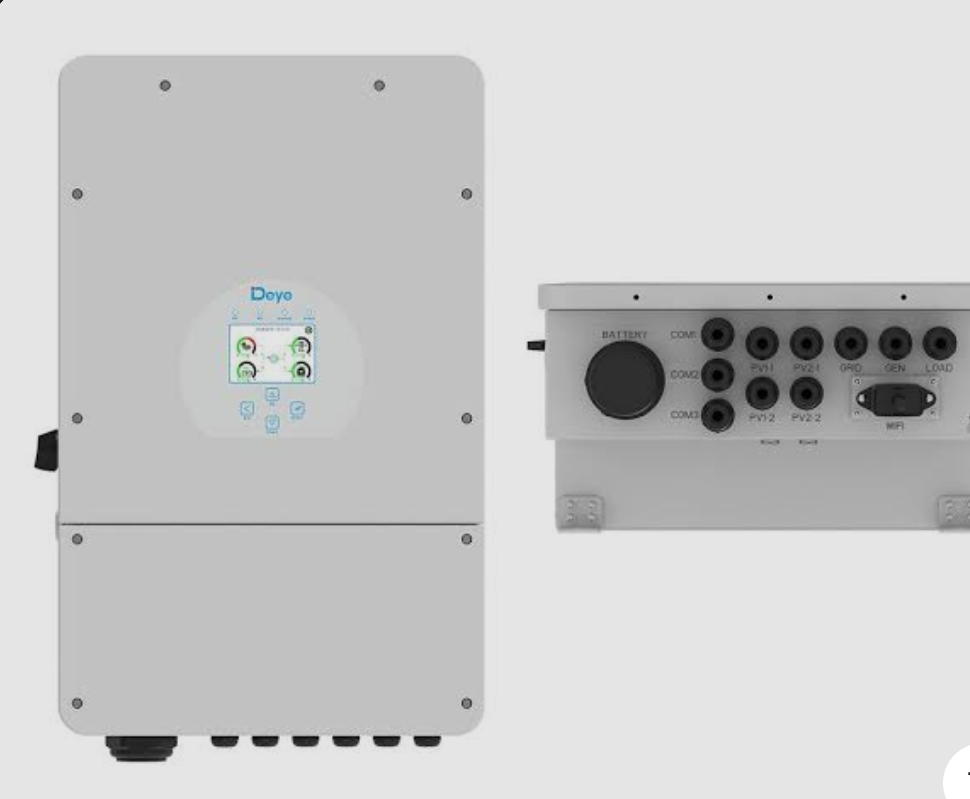

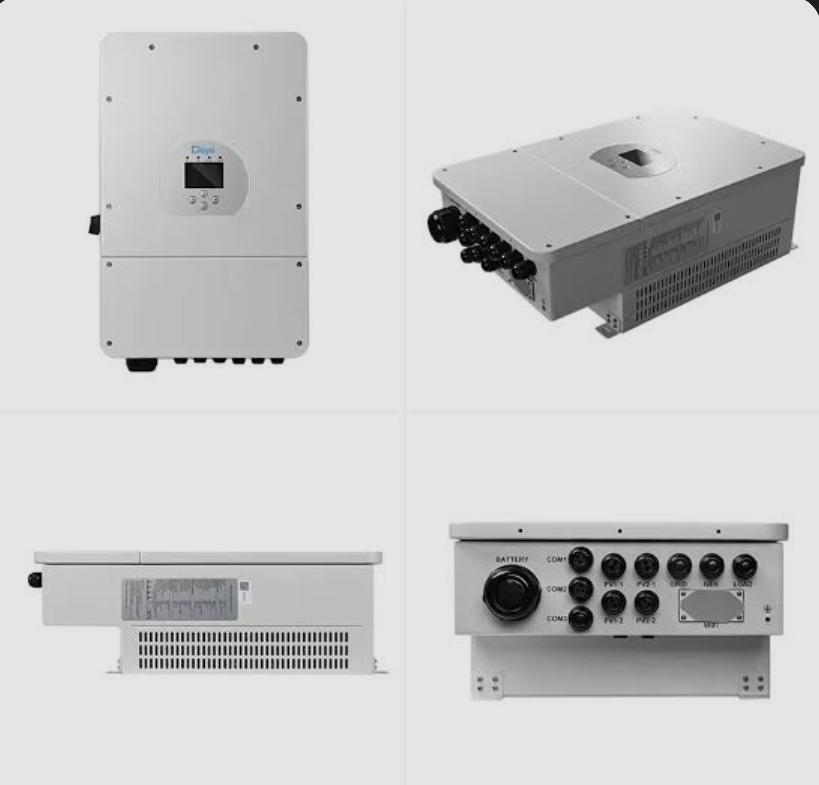

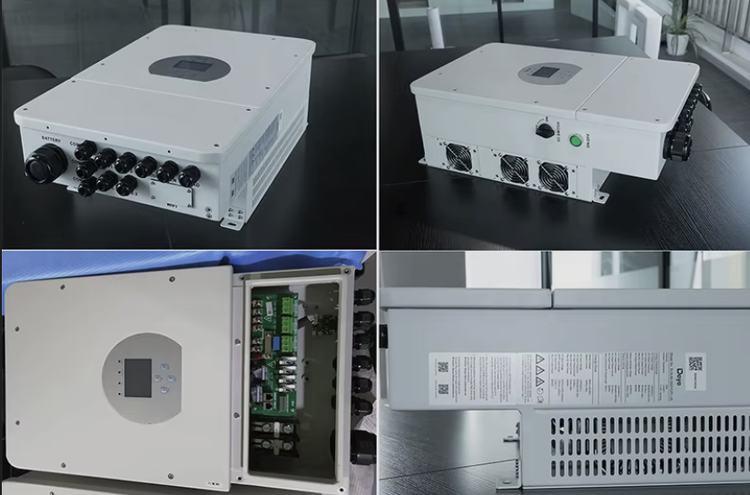

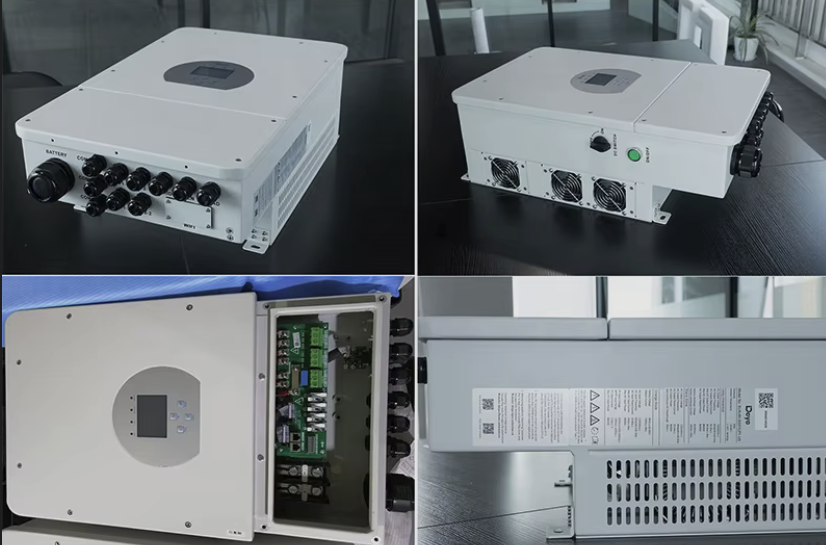

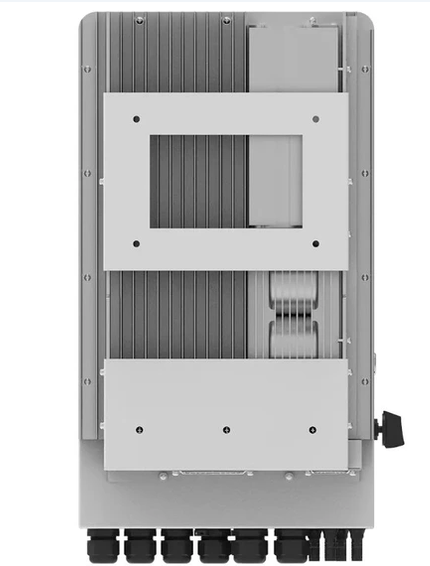

اینورتر هیبرید 10 کیلووات Deye تکفاز مدل SUN-10K
Deye 10kW Single Phase Hybrid Inverter | SUN-10KSG02LP1-EU-AM3
برند:DEYE
5 سال گارانتی رسمی-واردات قانونی
زمان آمادهسازی 3 روز کاری
5 سال گارانتی رسمی-واردات قانونی
زمان آمادهسازی 3 روز کاری
ناموجود
دیدن محصولات مرتبطتوضیحات
اینورتر خورشیدی هیبریدی تکفاز 10 کیلووات
اینورتر خورشیدی هیبریدی Deye SUN-10K-SG02LP1-EU-AM3
اینورتر هیبریدی تکفاز با 3 ترکر MPPT، ولتاژ باتری 48 ولت، صفحه نمایش لمسی رنگی، سطح حفاظت IP65 و قابلیت پارالل تا 16 دستگاه
اینورتر هیبریدی تکفاز با قدرت 10 کیلووات و بهرهوری 97.6 درصد
- توان نامی 10kW / 11kVA
- سه ترکر MPPT مستقل
- صفحه نمایش لمسی رنگی
- سطح حفاظت IP65 (فضای باز)
- پارالل تا 16 دستگاه
- سازگار با لیتیومی و اسیدی
- 6 بازه زمانی شارژ/دشارژ
- پشتیبانی از ژنراتور دیزلی
10 kW
توان نامی
16 kW
حداکثر PV
97.6 %
بهرهوری اوج
16 عدد
حداکثر پارالل
ویژگیهای کلیدی اینورتر Deye SUN-10K
سه ترکر MPPT مستقل

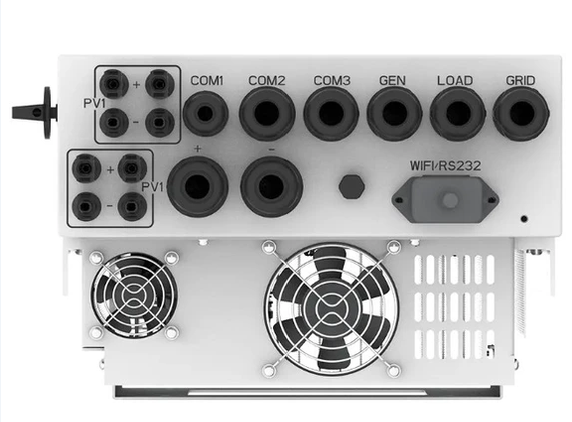

سه ردیاب نقطه حداکثر توان با بازه ولتاژ 150 تا 425 ولت DC و حداکثر ولتاژ 500 ولت. هر ترکر پشتیبانی از 2 استرینگ PV با حداکثر جریان 26 آمپر برای سازگاری با انواع پنلهای خورشیدی
اتصال به شبکه تکفاز
قابلیت اتصال به شبکه برق تکفاز 220/230 ولت با فرم اتصال L+N+PE و محدوده فرکانس 45 تا 65 هرتز. پشتیبانی از حالت On-grid و Off-grid برای استفاده در خانهها و کسبوکارهای کوچک
پارالل تا 16 دستگاه
پشتیبانی از اتصال موازی حداکثر 16 دستگاه در حالت On-grid و Off-grid برای افزایش ظرفیت سیستم تا 160 کیلووات. امکان اتصال موازی چند باتری نیز وجود دارد
جریان شارژ/دشارژ 220 آمپر
حداکثر جریان شارژ و دشارژ 220 آمپر روی باتری 48 ولت برای سازگاری با ظرفیتهای بالای ذخیره انرژی. پشتیبانی از باتری لیتیومی و اسیدی با استراتژی شارژ تطبیقی BMS
AC Coupling برای ارتقای سیستم
قابلیت اتصال AC Coupling برای ارتقای سیستمهای خورشیدی موجود بدون نیاز به تغییر سیمکشی PV. مناسب برای پروژههایی که میخواهند سیستم On-grid فعلی را به هیبریدی تبدیل کنند
سطح حفاظت IP65 و نمایشگر لمسی

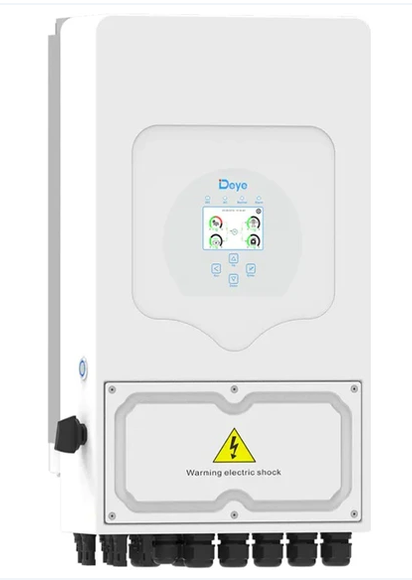

سطح حفاظت IP65 برای نصب در فضای باز. مجهز به صفحه نمایش لمسی رنگی (Colorful Touch LCD) برای مدیریت آسان تنظیمات و مانیتورینگ لحظهای سیستم
مانیتورینگ از راه دور
ارتباط از طریق WiFi، GPRS، بلوتوث، 4G و LAN (اختیاری) با پشتیبانی از رابطهای RS485، RS232 و CAN. مانیتورینگ و کنترل کامل سیستم از طریق اپلیکیشن موبایل و پورتال وب
6 بازه زمانی شارژ/دشارژ
قابلیت تنظیم 6 بازه زمانی مجزا برای شارژ و دشارژ باتری بر اساس الگوی مصرف و تعرفههای برق. پشتیبانی از ذخیره انرژی از ژنراتور دیزلی برای مناطق بدون دسترسی به شبکه
مدیریت و انعطافپذیری
I
حالتهای On-grid و Off-grid
پشتیبانی از حالت اتصال به شبکه با امکان تزریق برق اضافی و حالت مستقل از شبکه برای مناطق بدون دسترسی به برق شهر. انتقال خودکار بین حالتها برای تداوم تغذیه بارها.
II
قدرت اوج 2 برابری
توان اوج (Peak Power) تا 2 برابر توان نامی یعنی 20 کیلووات به مدت 10 ثانیه در حالت Off-grid برای راهاندازی بارهای القایی سنگین مانند موتورها، کمپرسورها، پمپها و یخچالها.
III
شارژ از ژنراتور دیزلی
قابلیت ذخیره انرژی از ژنراتور دیزلی برای شارژ باتری در زمان قطعی شبکه یا در مناطق دورافتاده. این قابلیت سیستم را به یک منبع تغذیه بدون وقفه تبدیل میکند.
IV
مدیریت زمانی مصرف انرژی
با 6 بازه زمانی قابل تنظیم، میتوان باتری را در ساعات ارزان شارژ و در ساعات اوج مصرف دشارژ کرد. این قابلیت بهینهسازی هزینههای برق و بهرهوری اقتصادی سیستم را تضمین میکند.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | SUN-10K-SG02LP1-EU-AM3 |
| نوع | اینورتر هیبریدی تکفاز |
| توان نامی فعال | 10000W |
| حداکثر توان ظاهری | 11000VA |
| قدرت اوج (Off-grid) | 2 برابر توان نامی، 10 ثانیه |
| توپولوژی | بدون ایزولهسازی (Non-Isolated) |
| ولتاژ نامی خروجی | 220V / 230V |
| محدوده ولتاژ خروجی | 0.85Un - 1.1Un |
| فرکانس شبکه | 50Hz (45-55Hz) / 60Hz (55-65Hz) |
| فرم اتصال | L+N+PE |
| ضریب توان قابل تنظیم | 0.8 leading تا 0.8 lagging |
| THDi | < 3% |
| جریان تزریق DC | < 0.5% In |
| جریان نامی ورودی/خروجی AC | 45.5A / 43.5A |
| حداکثر جریان AC ورودی/خروجی | 50A / 47.9A |
| حداکثر جریان پاساژ مداوم (شبکه به بار) | 60A |
| عملکرد موازی | بله، تا 16 دستگاه |
| ورودی باتری | |
| نوع باتری | اسیدی (Lead-acid) یا لیتیومی |
| محدوده ولتاژ باتری | 40V - 60V |
| حداکثر جریان شارژ | 220A |
| حداکثر جریان دشارژ | 220A |
| تعداد ورودی باتری | 1 |
| استراتژی شارژ لیتیومی | سازگار خودکار با BMS |
| ورودی DC (خورشیدی) | |
| حداکثر توان PV قابل اتصال | 20,000W |
| حداکثر توان PV ورودی | 16,000W |
| حداکثر ولتاژ DC ورودی | 500V |
| ولتاژ شروع | 125V |
| محدوده ولتاژ MPPT | 150V - 425V |
| ولتاژ نامی PV ورودی | 370V |
| تعداد ترکر MPPT | 3 |
| تعداد استرینگ هر ترکر | 2 (مجموع 2+2+2) |
| حداکثر جریان PV ورودی هر ترکر | 26A |
| حداکثر جریان اتصال کوتاه PV | 44A هر ترکر |
| بهرهوری | |
| بهرهوری اوج | 97.6% |
| بهرهوری اروپایی | 96.5% |
| بهرهوری MPPT | > 99% |
| ارتباطات و رابطها | |
| نمایشگر | صفحه نمایش لمسی رنگی (Colorful Touch LCD) |
| رابط ارتباطی | RS485 / RS232 / CAN |
| مانیتورینگ | GPRS / WiFi / Bluetooth / 4G / LAN (اختیاری) |
| کلید DC | دارد |
| شرایط محیطی و فیزیکی | |
| دمای کاری | -40°C تا +60°C (کاهش توان بالای 45°C) |
| رطوبت مجاز | 0% تا 100% |
| ارتفاع مجاز | 2000 متر |
| سطح نویز | < 45 dB |
| سطح حفاظت (IP) | IP65 |
| سیستم خنککننده | خنککننده هوا هوشمند |

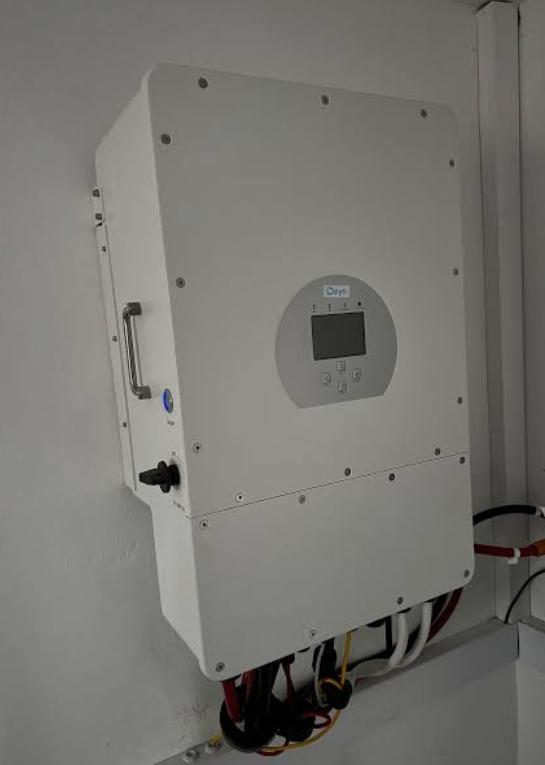

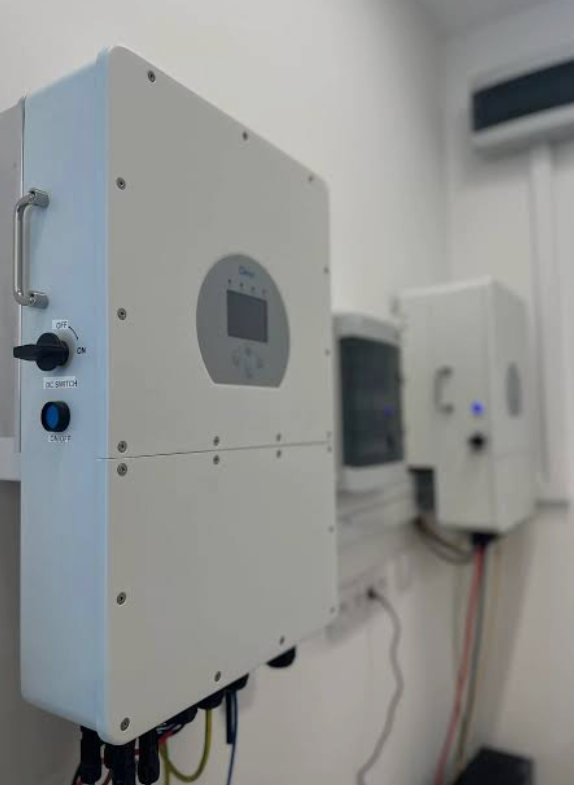

| نوع نصب | دیواری (Wall-mounted) |
| ابعاد (W × H × D) | 420 × 670 × 233 mm |
| وزن | 35.6 kg |
| ضمانتنامه | 5 تا 10 سال |
| گواهینامهها و استانداردها | |
| استانداردهای شبکه | VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0-21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150 |
| استانداردهای ایمنی و EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| طبقهبندی اضافهولتاژ | OVC II (DC), OVC III (AC) |
| حفاظت Surge | TYPE II (DC), TYPE II (AC) |
سیستم حفاظت و ایمنی
محافظت قطببندی معکوس DC
محافظت اضافهجریان خروجی AC
محافظت اضافهولتاژ خروجی AC
محافظت اتصال کوتاه خروجی AC
محافظت حرارتی
مانیتورینگ جریان DC
قاطع مدار خطای قوس (AFCI)
محافظت ضد جزیرهای
شناسایی مقاومت عایقی
شناسایی جریان باقیمانده (RCD)
حفاظت Surge (DC و AC)
کلید DC یکپارچه
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل اینورتر، دیتا شیت را دانلود کنید
دانلود دیتا شیت (PDF)نظرات
