اینورتر هیبرید ۵۰ کیلووات Deye سه فاز
Deye 50kW Hybrid Inverter 3-Phase | SUN-50KSG02HP3-EU-BM4
برند:Deye
توضیحات
اینورتر خورشیدی هیبریدی سهفاز 50 کیلووات

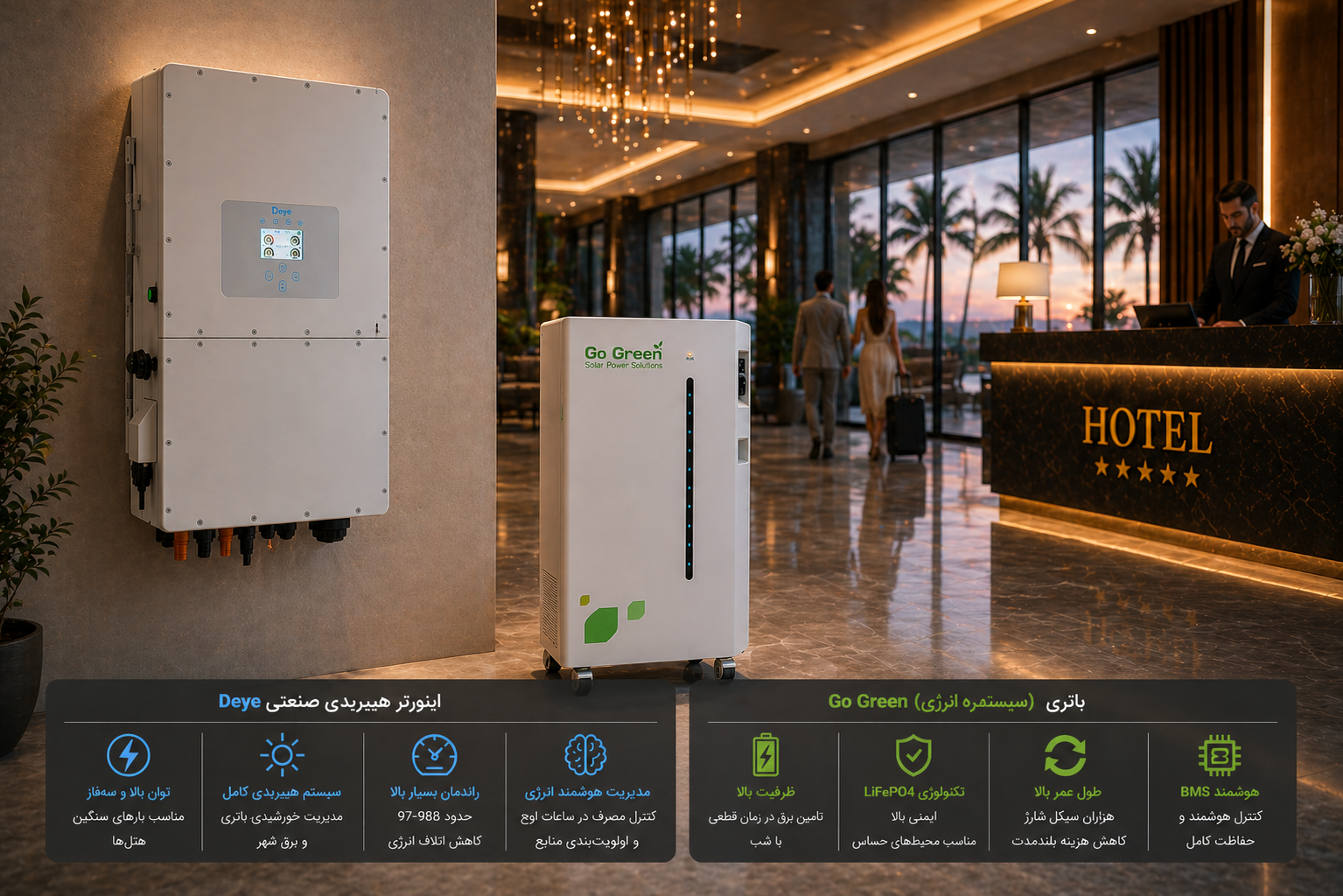

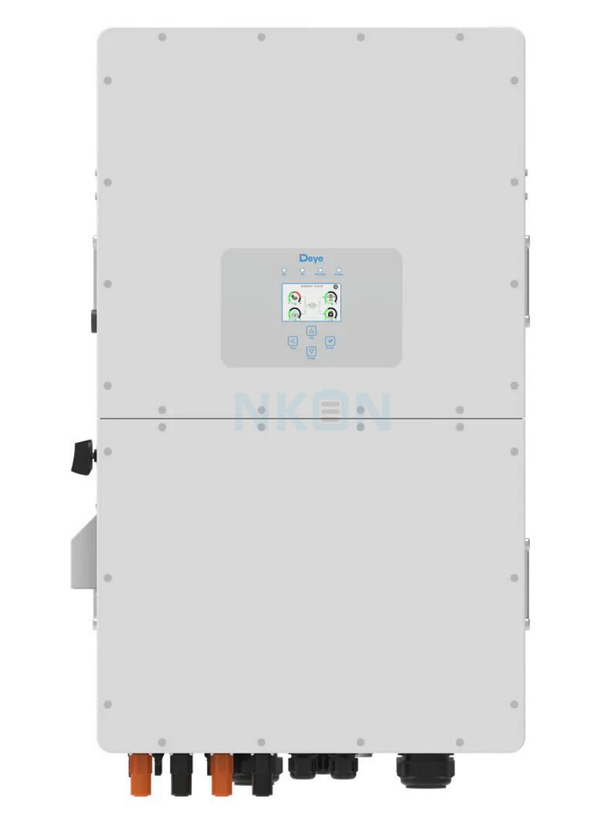

اینورتر خورشیدی هیبریدی Deye SUN-50K-SG02HP3-EU-BM4
اینورتر هیبریدی سهفاز با 4 ترکر MPPT، محدوده ولتاژ باتری 160 تا 800 ولت، قابلیت اتصال به شبکه و ژنراتور، سطح حفاظت IP65 و گواهینامه CE اروپا
اینورتر هیبریدی خورشیدی سهفاز با قدرت 50 کیلووات و بهرهوری 97.6 درصد
- توان نامی 50kW / 55kVA
- چهار ترکر MPPT مستقل
- حداکثر ولتاژ PV تا 1000VDC
- سطح حفاظت IP65 (فضای باز)
- قابلیت اتصال ژنراتور دیزلی
- عملکرد موازی سهفاز
- محدوده دمایی -40 تا +60 درجه
- ضریب هارمونیک کمتر از 3 درصد
50 kW
توان نامی
80 kW
حداکثر PV
97.6 %
بهرهوری اوج
IP65
سطح حفاظت
ویژگیهای کلیدی اینورتر Deye SUN-50K
چهار ترکر MPPT مستقل
چهار ردیاب نقطه حداکثر توان با بازه ولتاژ 150 تا 850 ولت DC و حداکثر ولتاژ 1000 ولت. هر ترکر پشتیبانی از 2 استرینگ PV با حداکثر جریان 36 آمپر برای سازگاری با انواع پنلهای خورشیدی
اتصال به شبکه سهفاز
قابلیت اتصال به شبکه برق سهفاز 220/380 ولت یا 230/400 ولت با فرم اتصال 3L+N+PE و محدوده فرکانس 45 تا 65 هرتز برای استفاده در پروژههای مسکونی و تجاری
عملکرد موازی سهفاز
پشتیبانی از اتصال موازی چند دستگاه در سیستم سهفاز برای افزایش ظرفیت سیستم در پروژههای بزرگ صنعتی و تجاری با حداکثر جریان پاساژ 200 آمپر

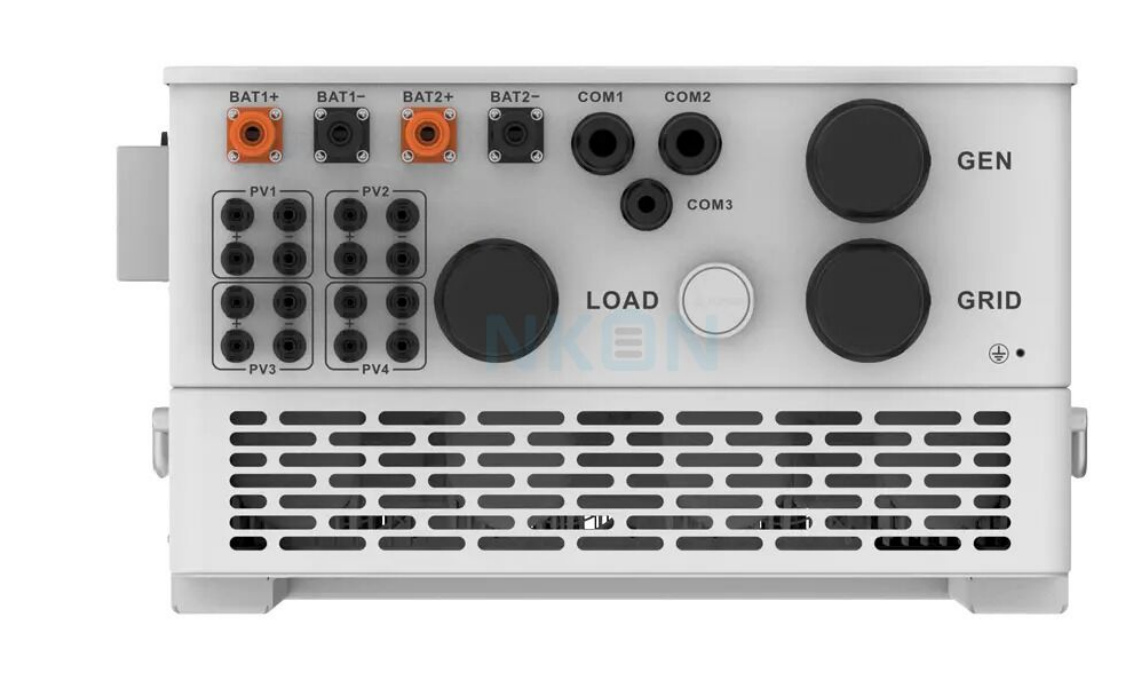

دو ورودی باتری مجزا
دو ورودی باتری لیتیومی مستقل با محدوده ولتاژ 160 تا 800 ولت و حداکثر جریان شارژ و دشارژ 50+50 آمپر. سازگاری خودکار با BMS باتریهای لیتیومی
پشتیبانی از ژنراتور دیزلی
ترمینال ورودی مجزا برای ژنراتور دیزلی با قابلیت راهاندازی خودکار ژنراتور، سیگنال خشک (Dry Contact) و انتقال خودکار بین شبکه، ژنراتور و باتری
سطح حفاظت IP65
سطح حفاظت IP65 برای نصب در فضای باز بدون نیاز به محفظه اضافی. مقاوم در برابر گرد و غبار و آب پاشیده شده برای عملکرد پایدار در شرایط سخت آب و هوایی
مانیتورینگ از راه دور
ارتباط از طریق WiFi، GPRS، بلوتوث، 4G و LAN با نمایشگر LCD و LED. پشتیبانی از رابطهای RS232، RS485 و CAN برای یکپارچهسازی در سیستمهای هوشمند
محدوده دمایی گسترده
عملکرد در محدوده دمایی -40 تا +60 درجه سانتیگراد با کاهش توان خودکار بالای 45 درجه. سیستم خنککننده هوشمند با فن DC برای حفاظت حرارتی بهینه
مدیریت و انعطافپذیری
I
سه حالت کاری On-grid / Off-grid / UPS
پشتیبانی از حالتهای اتصال به شبکه، مستقل از شبکه و UPS با قابلیت تنظیم اولویت منابع تغذیه از طریق LCD. انتقال خودکار بین حالتها بدون وقفه برای تداوم تغذیه بارهای حساس.
II
قدرت اوج 1.5 برابری
توان اوج (Peak Power) تا 1.5 برابر توان نامی به مدت 10 ثانیه در حالت Off-grid برای راهاندازی بارهای القایی سنگین مانند موتورها، کمپرسورها و پمپها.
III
شارژ سه مرحلهای MPPT هوشمند
شارژ هوشمند سه مرحلهای MPPT با تنظیم خودکار جریان و ولتاژ شارژ بر اساس سیگنال BMS باتری لیتیومی برای افزایش عمر مفید باتری و بهینهسازی عملکرد.
IV
توابع Time of Use و Smart Load
قابلیت مدیریت زمانی مصرف انرژی (Time of Use) برای شارژ باتری در ساعات ارزان و دشارژ در ساعات اوج. تابع Smart Load برای مدیریت هوشمند بارهای غیرحساس.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | SUN-50K-SG02HP3-EU-BM4 |
| نوع | اینورتر هیبریدی سهفاز |
| توان نامی فعال | 50000W |
| حداکثر توان ظاهری | 55000VA |
| قدرت اوج (Off-grid) | 1.5 برابر توان نامی، 10 ثانیه |
| توپولوژی | بدون ایزولهسازی (Non-Isolated) |
| ولتاژ نامی خروجی | 220/380V یا 230/400V |
| محدوده ولتاژ خروجی | 0.85Un - 1.1Un |
| فرکانس شبکه | 50Hz / 60Hz (45-65Hz) |
| فرم اتصال | 3L+N+PE |
| ضریب توان قابل تنظیم | 0.8 leading تا 0.8 lagging |
| THDi | < 3% |
| جریان تزریق DC | < 0.5% In |
| جریان نامی ورودی/خروجی AC | 75.8A / 72.5A |
| حداکثر جریان AC ورودی/خروجی | 83.4A / 79.8A |
| حداکثر جریان پاساژ مداوم (شبکه به بار) | 200A |
| حداکثر جریان خطای خروجی | 166.8A |
| حداکثر حفاظت اضافهجریان خروجی | 192.3A |
| ورودی باتری | |
| نوع باتری | لیتیومی |
| محدوده ولتاژ باتری | 160V - 800V |
| حداکثر جریان شارژ | 50A + 50A (دو ورودی) |
| حداکثر جریان دشارژ | 50A + 50A (دو ورودی) |
| تعداد ورودی باتری | 2 |
| استراتژی شارژ لیتیومی | سازگار خودکار با BMS |
| ورودی DC (خورشیدی) | |
| حداکثر توان PV قابل اتصال | 100,000W |
| حداکثر توان PV ورودی | 80,000W |
| حداکثر ولتاژ DC ورودی | 1000V |
| ولتاژ شروع | 180V |
| محدوده ولتاژ PV ورودی | 180V - 1000V |
| محدوده ولتاژ MPPT | 150V - 850V |
| محدوده ولتاژ MPPT در بار کامل | 450V - 850V |
| ولتاژ نامی PV ورودی | 600V |
| تعداد ترکر MPPT | 4 |
| تعداد استرینگ هر ترکر | 2 (مجموع 2+2+2+2) |
| حداکثر جریان PV ورودی هر ترکر | 36A |
| حداکثر جریان اتصال کوتاه PV | 55A هر ترکر |
| جریان برگشتی به آرایه | 0A |
| بهرهوری | |
| بهرهوری اوج | 97.60% |
| بهرهوری اروپایی | 97.00% |
| بهرهوری MPPT | > 99% |
| ارتباطات و رابطها | |
| نمایشگر | LCD + LED |
| رابط ارتباطی | RS232, RS485, CAN |
| مانیتورینگ | GPRS / WiFi / Bluetooth / 4G / LAN (اختیاری) |
| کلید DC | دارد |
| پورت ژنراتور | دارد (خروجی سیگنال خشک) |
| شرایط محیطی و فیزیکی | |
| دمای کاری | -40°C تا +60°C (کاهش توان بالای 45°C) |
| رطوبت مجاز | 0% تا 100% |
| ارتفاع مجاز | 2000 متر |
| سطح نویز | ≤ 65 dB |
| سطح حفاظت (IP) | IP65 |
| سیستم خنککننده | خنککننده هوا هوشمند |

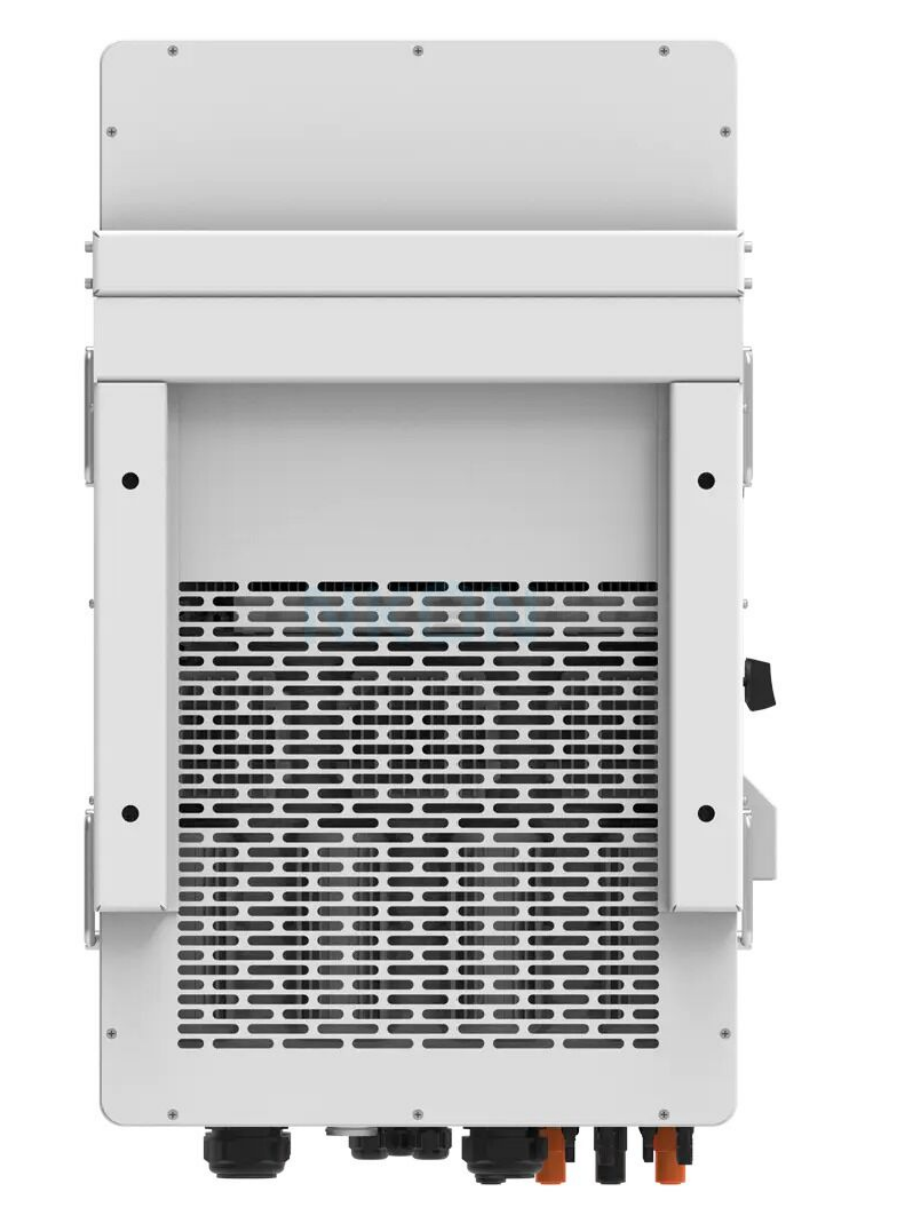

| نوع نصب | دیواری (Wall-mounted) |
| ابعاد (W × H × D) | 527 × 894 × 294 mm |
| وزن | 80 kg |
| ضمانتنامه | 5 تا 10 سال |
| گواهینامهها و استانداردها | |
| استانداردهای شبکه | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-R25, G99, VDE-AR-N 4105 |
| استانداردهای ایمنی و EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| طبقهبندی اضافهولتاژ | OVC II (DC), OVC III (AC) |
| حفاظت Surge | TYPE II (DC), TYPE II (AC) |
سیستم حفاظت و ایمنی
محافظت قطببندی معکوس DC
محافظت اضافهجریان خروجی AC
محافظت اضافهولتاژ خروجی AC
محافظت اتصال کوتاه خروجی AC
محافظت حرارتی
مانیتورینگ مقاومت عایقی DC
مانیتورینگ جریان DC
مانیتورینگ جریان نشتی زمین
قاطع مدار خطای قوس (AFCI)
مانیتورینگ شبکه برق
محافظت ضد جزیرهای
شناسایی خطای زمین
محافظت حذف بار اضافهولتاژ
شناسایی جریان باقیمانده (RCD)
حفاظت Surge (DC و AC)
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل اینورتر، دیتا شیت را دانلود کنید
دانلود دیتا شیت (PDF)نظرات
