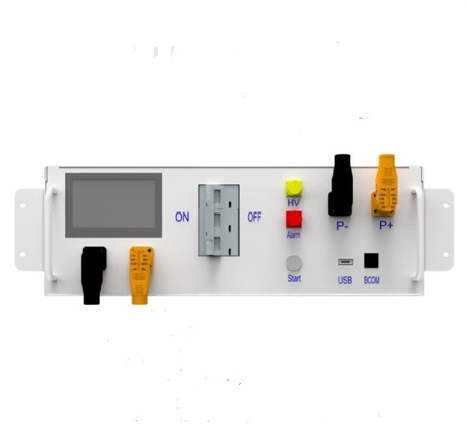

کنترل باکس دیه مدل Deye BOS-G-PDU-2

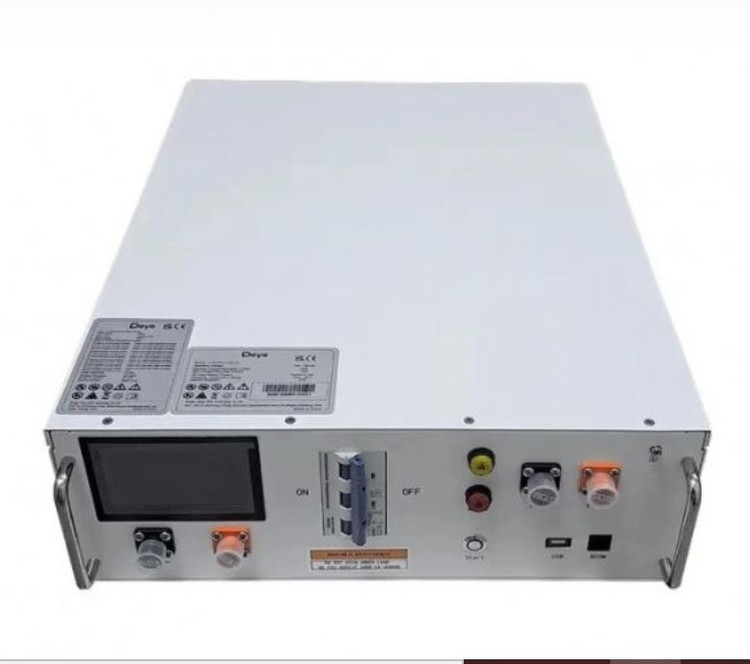

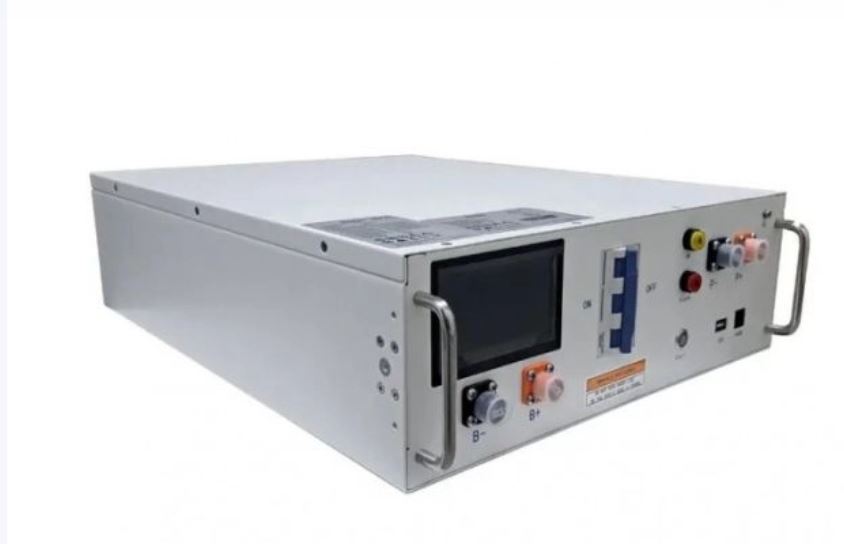

Deye BOS-G-PDU-2 High Voltage Battery Cluster Control Box (Master BMS)
برند:Deye
ناموجود
دیدن محصولات مرتبطتوضیحات
باکس کنترل خوشهای ولتاژ بالا - Master BMS
باکس کنترل خوشهای باتری Deye BOS-G-PDU-2
باکس کنترل ولتاژ بالا برای سیستم ذخیره انرژی Deye BOS-G Pro با محدوده ولتاژ 200 تا 1000 ولت، جریان نامی 100 آمپر و گواهینامه ایمنی UL9540A
Master BMS هوشمند با مدیریت کامل خوشه باتری
- محدوده ولتاژ 200 تا 1000 ولت DC
- اتصال 5 تا 16 ماژول باتری سری
- جریان نامی شارژ/دشارژ 100 آمپر
- جریان حداکثر 120 آمپر
- ارتباط CAN2.0 / RS485
- استاندارد رک 19 اینچ
1000 V
حداکثر ولتاژ DC
120 A
جریان حداکثر
16 پک
حداکثر ماژول سری
65 °C
دمای کاری
ویژگیهای کلیدی BOS-G-PDU-2
Master BMS هوشمند
مدیریت هوشمند و جامع خوشه باتری با نظارت مستمر بر وضعیت ولتاژ، جریان و دمای تمام ماژولهای متصل و توزیع بهینه توان
مقیاسپذیری 5 تا 16 ماژول
پشتیبانی از اتصال 5 تا 16 ماژول باتری BOS-G Pack5.1 به صورت سری برای ظرفیت سیستم از 25.6 تا 81.92 کیلووات ساعت
ایمنی UL9540A
مطابق با استانداردهای ایمنی اروپایی و بریتانیایی شامل UL9540A، UL1973 و IEC62619 برای بالاترین سطح حفاظت در برابر حریق
ارتباطات دوگانه
پشتیبانی از پروتکلهای ارتباطی CAN2.0 و RS485 برای یکپارچهسازی آسان با اینورترهای خورشیدی Deye و برندهای دیگر
طراحی رک 19 اینچ
ابعاد استاندارد 440 در 570 میلیمتر با ارتفاع 150 میلیمتر، قابل نصب در رک سرور 19 اینچ با کابینت مخصوص سیستم BOS-G
مصرف آمادهبهکار کم
مصرف توان آمادهبهکار تنها 12 با ولتاژ ±2% و جریان 4.15 آمپر برای بهرهوری بالاتر و کاهش هدررفت انرژی سیستم
مدیریت و انعطافپذیری
I
دامنه ولتاژ وسیع
محدوده ولتاژ کاری 200 تا 1000 ولت DC برای سازگاری با تعداد مختلف ماژول باتری و نیازهای پروژههای متنوع تجاری و صنعتی.
II
بالانس سلولی خودکار
سیستم بالانس خودکار سلولها برای تضمین عمر یکنواخت ماژولهای باتری و حداکثرسازی ظرفیت قابل استفاده سیستم ذخیره انرژی.
III
عملکرد در شرایط سخت
دمای کاری 20- تا 65 درجه سانتیگراد برای عملکرد مطمئن در اقلیمهای مختلف و شرایط محیطی سخت بدون افت عملکرد.
IV
نصب و راهاندازی سریع
طراحی ماژولار با اتصالات استاندارد برای نصب سریع در رک سرور و راهاندازی آسان بدون نیاز به تجهیزات تخصصی پیچیده.
پیکربندیهای سیستم با ماژولهای Pack5.1
| پارامتر | 5 ماژول | 8 ماژول | 10 ماژول | 12 ماژول | 14 ماژول | 16 ماژول |
|---|---|---|---|---|---|---|
| ولتاژ سیستم (V) | 256 | 409.6 | 512 | 614.4 | 716.8 | 819.2 |
| انرژی سیستم (kWh) | 25.6 | 40.96 | 51.2 | 61.44 | 71.68 | 81.92 |
| توان DC نامی (kW) | 25.6 | 40.96 | 51.2 | 61.44 | 71.68 | 81.92 |
| ماژول PDU مورد نیاز | 1 عدد | 1 عدد | 1 عدد | 1 عدد | 1 عدد | 1 عدد |
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | BOS-G-PDU-2 |
| نوع | باکس کنترل خوشهای ولتاژ بالا (Master BMS) |
| سری | BOS-G Pro |
| استانداردهای مطابقت | اروپایی / بریتانیایی |
| مشخصات الکتریکی | |
| محدوده ولتاژ کاری | 200 ~ 1000Vdc |
| جریان نامی شارژ/دشارژ | 100A |
| حداکثر جریان شارژ/دشارژ | 120A |
| مصرف توان آمادهبهکار | 12±2%V / 4.15A |
| تعداد ماژولهای سری | 5 تا 16 عدد (Pack5.1) |
| ولتاژ ماژول باتری | 51.2Vdc / 100Ah |
| ارتباطات | |
| پروتکل ارتباطی | CAN2.0 / RS485 |
| سازگاری اینورتر | اینورترهای Deye و سایر برندها |
| شرایط محیطی | |
| دمای کاری | -20°C ~ 65°C |
| سطح حفاظت (IP) | IP20 |
| مشخصات فیزیکی | |
| ابعاد (W × D × H) | 440 × 570 × 150 mm |
| نصب | Rack Mounting (19 اینچ) |
| گواهینامهها | |
| استانداردها | CE / IEC62619 / UL1973 / UL9540A / UN38.3 |
سیستم حفاظت و ایمنی
محافظت اضافهشارژ
محافظت اضافهدشارژ
محافظت اضافهجریان
محافظت اتصال کوتاه
محافظت گرمایی
BMS هوشمند Master
بالانس سلولی خودکار
ارتباط CAN2.0 / RS485
نظارت دما و ولتاژ
حفاظت الکتریکی چندلایه
استاندارد UL9540A
استاندارد UN38.3
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل، دیتا شیت را دانلود کنید
دانلود دیتا شیت (PDF)نظرات
