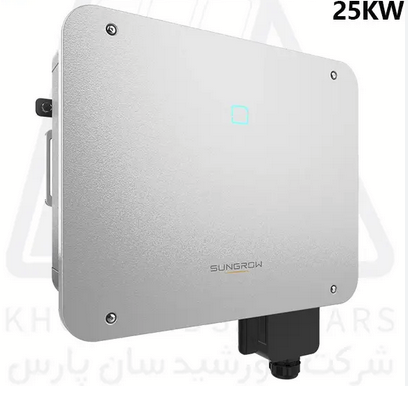

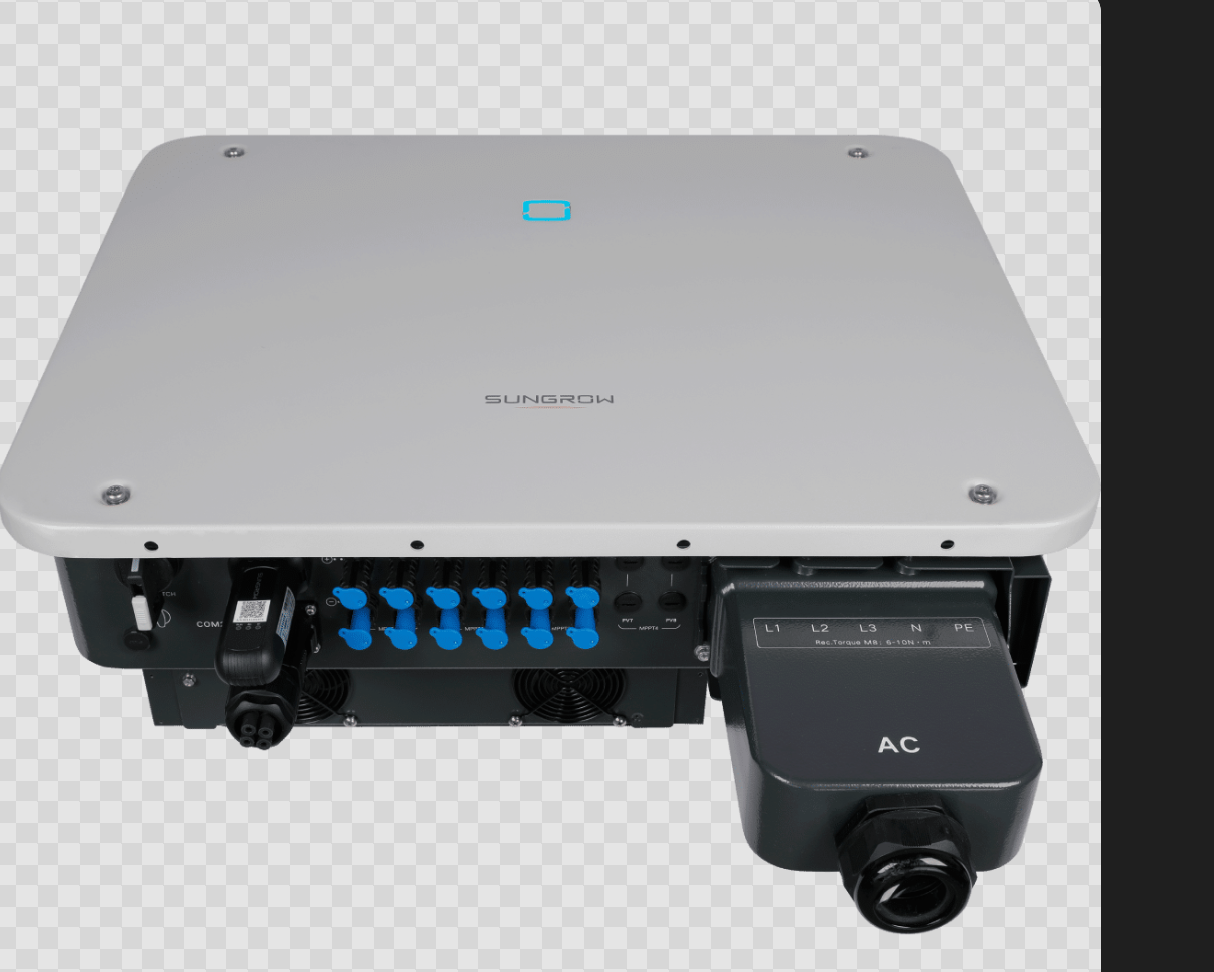

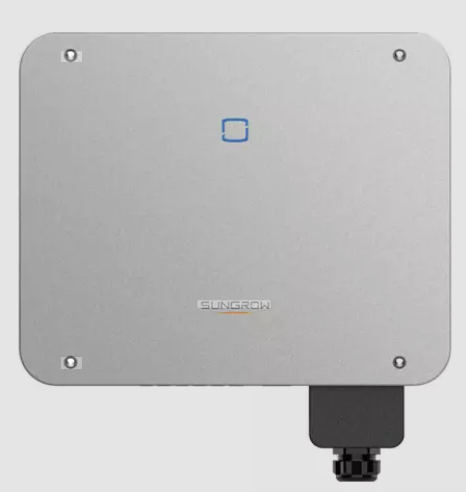

اینورتر سه فاز ۲۵ کیلووات سانگرو مدل SG25CX-P2
Sungrow 25kW Three-Phase On-Grid Inverter SG25CX-P2
برند:سانگرو
توضیحات
اینورتر سهفاز تجاری 25 کیلووات
اینورتر خورشیدی سهفاز Sungrow SG-25CX
اینورتر خورشیدی سهفاز 25 کیلووات با 2 ردیاب MPPT، ولتاژ DC تا 1100 ولت، راندمان حداکثر 98.6 درصد و سطح حفاظت IP65 برای پروژههای تجاری و صنعتی
سری CX با فناوری پیشرفته Sungrow
- توان خروجی نامی 25 کیلووات
- ولتاژ ورودی DC تا 1100 ولت
- 2 ردیاب MPPT با 4 استرینگ
- سطح حفاظت IP65 فضای باز
- سوئیچ DC یکپارچه داخلی
- مانیتورینگ WiFi و اپلیکیشن iSolarCloud
- ضد جزیرهای هوشمند
- گارانتی 5 سال قابل تمدید تا 10 سال
25 kW
توان نامی AC
27.5 kVA
توان ظاهری
98.6 %
راندمان حداکثر
2 MPPT
تعداد ردیاب
ویژگیهای کلیدی اینورتر Sungrow SG-25CX
2 ردیاب MPPT با 4 استرینگ
مجهز به 2 ردیاب نقطه حداکثر توان با قابلیت اتصال 4 استرینگ پنل خورشیدی. محدوده ولتاژ گسترده MPPT از 200 تا 850 ولت با جریان ورودی تا 30 آمپر برای هر ردیاب، امکان استفاده بهینه از پنلهای خورشیدی در شرایط مختلف سایه و جهتگیری را فراهم میکند.
ولتاژ DC تا 1100 ولت
پشتیبانی از حداکثر ولتاژ DC 1100 ولت برای کاهش تلفات خط انتقال و افزایش تعداد پنلها در هر استرینگ. قابلیت اتصال پنلهای با ولتاژ بالا و طراحی آرایههای طولانیتر، هزینه سیمکشی DC و تلفات انرژی را به حداقل میرساند.
راندمان فوقالعاده 98.6%
راندمان حداکثر 98.6 درصد و راندمان اروپایی 98.2 درصد با راندمان ردیابی MPPT تا 99.9 درصد. تلفات انرژی به حداقل رسیده و بازگشت سرمایه سریعتر در پروژههای تجاری و صنعتی حاصل میشود. اعوجاج هارمونیک کل (THDi) کمتر از 3 درصد.
مانیتورینگ هوشمند iSolarCloud
پشتیبانی از پلتفرم مانیتورینگ ابری iSolarCloud با اپلیکیشن موبایل اختصاصی Sungrow. امکان ردیابی لحظهای تولید انرژی، تشخیص خطا از راه دور و مدیریت آسان نیروگاه. ارتباطات WiFi، RS485 و اترنت برای اتصال به سیستمهای مدیریت ساختمان.
سطح حفاظت IP65 فضای باز
سطح حفاظت IP65 تضمینکننده مقاومت کامل در برابر گرد و غبار و پاشش آب. مناسب برای نصب در فضای باز با شرایط جوی سخت. قابلیت کار در دمای منفی 25 تا مثبت 60 درجه سانتیگراد و ارتفاع نصب تا 4000 متر از سطح دریا.
طراحی سبک و فشرده
وزن تنها 23 کیلوگرم با ابعاد 520 در 370 در 160 میلیمتر. طراحی فشرده و سبک، نصب آسان را روی دیوار یا سازه فراهم میکند. سوئیچ DC یکپارچه داخلی نیاز به قطعات اضافی را حذف کرده و هزینه و زمان نصب را کاهش میدهد.
عملکرد و قابلیتهای پیشرفته
I
ورودی DC پیشرفته
ولتاژ شروع به کار 200 ولت با محدوده MPPT گسترده از 200 تا 850 ولت DC. حداکثر ولتاژ DC 1100 ولت برای طراحی آرایههای طولانیتر و کاهش هزینه سیمکشی. جریان ورودی تا 30 آمپر برای هر ردیاب با قابلیت اتصال 2 استرینگ پنل.
II
خروجی AC پایدار سهفاز
توان نامی 25 کیلووات و توان ظاهری حداکثر 27.5 کیلوولتآمپر. خروجی سهفاز با ولتاژ 220/380 یا 230/400 ولت و فرکانس 50/60 هرتز. ضریب توان قابل تنظیم از 0.8 پیشفاز تا 0.8 پسفاز و اتصال شبکه سهفاز 3W/N/PE.
III
حفاظت جامع AC و DC
مجهز به حفاظت اضافهولتاژ ناشی از صاعقه (SPD) نوع II بر روی هر دو ورودی DC و خروجی AC. سیستم ضد جزیرهای هوشمند، نظارت اتصال زمین، نظارت مقاومت عایقی و حفاظت قطببندی معکوس DC برای ایمنی کامل نیروگاه.
IV
خنککننده هوشمند بدون ترانس
توپولوژی بدون ترانسفورماتور (Transformerless) برای کاهش وزن و افزایش راندمان. سیستم خنککنندگی هوای هوشمند با تنظیم خودکار بر اساس بار و دمای داخلی. مصرف برق شبانه کمتر از 1 وات و سازگاری کامل با استانداردهای شبکه بینالمللی.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات ورودی DC | |
| حداکثر ولتاژ DC | 1100V |
| ولتاژ شروع به کار | 200V |
| محدوده ولتاژ MPPT | 200V - 850V |
| تعداد ردیاب MPPT | 2 |
| تعداد استرینگ در هر MPPT | 2 |
| حداکثر جریان ورودی هر MPPT | 30A |
| حداکثر جریان اتصال کوتاه هر MPPT | 40A |
| سوئیچ DC | یکپارچه داخلی |
| مشخصات خروجی AC | |
| توان نامی AC | 25,000W |
| حداکثر توان ظاهری | 27,500VA |
| ولتاژ نامی AC | 220V/380V, 230V/400V |
| محدوده ولتاژ AC | 340V - 440V |
| فرکانس شبکه | 50Hz / 60Hz |
| حداکثر جریان خروجی | 39.7A @ 400V |
| ضریب توان قابل تنظیم | 0.8 پیشفاز تا 0.8 پسفاز |
| اعوجاج هارمونیک کل (THDi) | < 3% |
| نوع اتصال به شبکه | 3W/N/PE |
| راندمان | |
| حداکثر راندمان | 98.6% |
| راندمان اروپایی | 98.2% |
| راندمان MPPT | 99.9% |
| سیستم حفاظت | |
| حفاظت قطببندی معکوس DC | بله |
| سوئیچ DC داخلی | بله |
| حفاظت اضافهولتاژ AC (SPD) | نوع II |
| حفاظت اضافهولتاژ DC (SPD) | نوع II |
| سیستم ضد جزیرهای | بله |
| نظارت مقاومت عایقی | بله |
| نظارت اتصال زمین | بله |
| تابع ضد PID | بله (استاندارد) |
| تشخیص قوس الکتریک (AFCI) | بله |
| مشخصات عمومی و محیطی | |
| ابعاد (W / H / D) | 520 / 370 / 160 mm |
| وزن | 23 kg |
| دمای کاری | -25°C تا +60°C |
| مصرف برق شبانه | < 1W |
| توپولوژی | بدون ترانسفورماتور |
| خنککننده | خنککننده هوای هوشمند |
| سطح حفاظت (IP) | IP65 |
| رطوبت نسبی | 0 - 100% |
| حداکثر ارتفاع نصب | 4000m |
| اتصال DC | MC4 (حداکثر 6mm²) |
| اتصال AC | OT Terminal (حداکثر 35mm²) |
| ارتباطات و گارانتی | |
| نمایشگر | LED |
| رابطهای ارتباطی | RS485 / WiFi / Ethernet |
| پلتفرم مانیتورینگ | iSolarCloud (Web + App) |
| گارانتی | 5 سال (اختیاری 10 سال) |
| استانداردها | CE, IEC62116, IEC61727, VDE-AR-N 4105, VDE-AR-N 4110, AS/NZS 4777 و ... |
سیستم حفاظت و ایمنی
حفاظت قطببندی معکوس DC
سوئیچ DC یکپارچه داخلی
حفاظت اضافهولتاژ AC (SPD Type II)
حفاظت اضافهولتاژ DC (SPD Type II)
نظارت مقاومت عایقی
سیستم ضد جزیرهای هوشمند
نظارت اتصال زمین
تابع ضد PID (استاندارد)
تشخیص قوس الکتریک AFCI
