اینورتر ۱۱۰ کیلووات سه فاز سولیس S5-GC 110K
Solis 110kW 3 Phase On-Grid String Inverter | S5-GC110K
برند:solis
همراه گارانتی و خدمات پس از فروش
توضیحات
اینورتر خورشیدی استرینگ سهفاز 110 کیلووات – تجاری و صنعتی

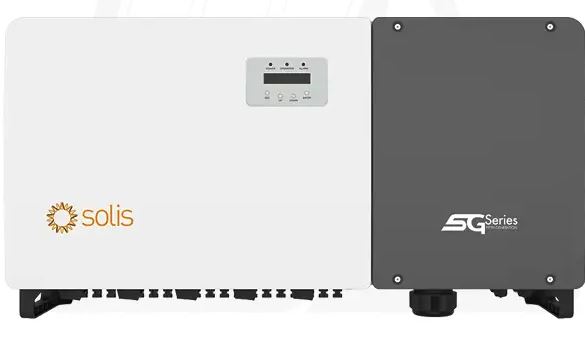

اینورتر خورشیدی استرینگ Solis S5-GC-110K
اینورتر استرینگ (On-grid) سهفاز با 10 ترکر MPPT، 20 استرینگ، حداکثر ولتاژ DC 1100 ولت، بهرهوری اوج 98.7 درصد، سطح حفاظت IP66 و نسبت DC/AC بیش از 150 درصد
اینورتر استرینگ سهفاز 110 کیلووات با 10 ترکر MPPT و نسبت اورسایز بالا
- توان نامی 110kW / 110kVA
- ده ترکر MPPT مستقل
- 20 استرینگ ورودی DC
- حداکثر ولتاژ DC 1100V
- بهرهوری اوج 98.7%
- نسبت DC/AC بیش از 150%
- سطح حفاظت IP66
- حفاظت AFCI یکپارچه
110 kW
توان نامی
10 عدد
ترکر MPPT
20 عدد
استرینگ DC
98.7 %
بهرهوری اوج
ویژگیهای کلیدی اینورتر Solis S5-GC-110K
ده ترکر MPPT مستقل
ده ردیاب نقطه حداکثر توان مستقل با بازه ولتاژ 180 تا 1000 ولت DC و حداکثر جریان 32 آمپر هر ترکر. پشتیبانی از 20 استرینگ PV با امکان اتصال پنلها با زاویه و جهتگیریهای مختلف. تراکم بالای MPPT (90 تا 100 ترکر بر مگاوات) برای حداکثر بهرهوری در پروژههای تجاری و صنعتی.
حداکثر ولتاژ DC 1100 ولت
ولتاژ حداکثر ورودی DC 1100 ولت با ولتاژ نامی 600 ولت و بازه MPPT 180 تا 1000 ولت. این ولتاژ بالا امکان اتصال استرینگهای طولانیتر پنلهای خورشیدی را فراهم کرده و تلفات سیمکشی DC را کاهش میدهد و هزینههای نصب را به حداقل میرساند.
بهرهوری اوج 98.7 درصد
بهرهوری اوج 98.7 درصد و بهرهوری اروپایی 98.3 درصد از بالاترین سطح در کلاس خود برخوردار است. مصرف خودکار شبانه کمتر از 2 وات و عملکرد SVG شبانه برای جبران توان راکتیو و بهبود کیفیت توان شبکه بدون نیاز به تجهیزات اضافی.
حفاظت AFCI یکپارچه
حفاظت در برابر قوس الکتریکی (Arc Fault Circuit Interrupter) با تشخیص فعال و کاهش پیشگیرانه ریسک حریق. پایش مقاومت عایقی مداوم و شناسایی جریان نشتی برای ایمنی کامل سیستم خورشیدی. قابلیت اسکن هوشمند I/V Curve برای تشخیص زودهنگام مشکلات پنلها.
نسبت DC/AC بیش از 150 درصد
پشتیبانی از نسبت اورسایز بیش از 150 درصد یعنی امکان نصب بیش از 165 کیلووات پنل خورشیدی برای یک اینورتر 110 کیلوواتی. جریان استرینگ تا 16 آمپر سازگار با پنلهای دوطرفه بزرگ و جدید. حداکثر بازگشت سرمایه با تولید بیشتر در ساعات مختلف روز.
سطح حفاظت IP66 و فن هوشمند
سطح حفاظت IP66 برای نصب در فضای باز و محیطهای سخت با گرد و غبار و باران شدید. سیستم خنککننده فن هوشمند افزونه با مدیریت خودکار سرعت بر اساس دما و بار. محدوده دمای کاری 30- تا 60 درجه سانتیگراد و ارتفاع نصب تا 4000 متر از سطح دریا.
WiFi یکپارچه و SolisCloud
WiFi داخلی برای مانیتورینگ بلادرنگ از طریق اپلیکیشن SolisCloud (iOS و Android) و پورتال وب. ارتباط RS485 با پروتکل Modbus RTU و امکان اتصال GPRS و PLC به صورت اختیاری. ارتقای فریمور از راه دور و پشتیبانی از پورت ارتباطی خارجی اترنت.
خروجی 100% نامتوازن سهفاز
امکان تخصیص تا 100% توان نامی برای هر فاز با حداکثر 50 درصد توان نامی در هر فاز. مناسب برای بارهای نامتوازن در ساختمانهای تجاری و صنعتی. سازگاری انعطافپذیر با انواع شبکههای برق و کدهای شبکه منطقهای از طریق فریمور.
مدیریت و انعطافپذیری
I
کنترل توان فعال و راکتیو
کنترل کامل توان فعال و راکتیو تزریق به شبکه برق شهر. امکان تنظیم ضریب توان (cos φ) و کنترل تزریق صفر (Zero Export) برای پروژههایی که مجاز به تزریق برق نیستند. نرخ شیب توان قابل تنظیم و مطابق با الزامات شبکههای برق مختلف.
II
گذر فرکانس و ولتاژ (Ride-Through)
پشتیبانی از گذر فرکانس (FRT) و گذر ولتاژ (VRT) مطابق با کدهای شبکه منطقهای. حفظ اتصال به شبکه در شرایط افت یا افزایش موقت فرکانس و ولتاژ و تزریق مجدد توان پس از بهبود وضعیت شبکه. سازگاری با استانداردهای G99، VDE-AR-N 4110 و CEI 0-16.
III
عملکرد SVG شبانه
عملکرد ژنراتور واریاستاتیک (SVG) در ساعات شب برای جبران توان راکتیو و بهبود ضریب توان شبکه بدون نیاز به تجهیزات اضافی. این قابلیت تلفات خطوط انتقال را کاهش داده و کیفیت توان شبکه را بهبود میبخشد و هزینههای مربوط به توان راکتیو را حذف میکند.
IV
اسکن هوشمند I/V Curve
قابلیت اسکن منحنی I/V هر استرینگ برای تشخیص و عیبیابی دقیق مشکلات پنلهای خورشیدی مانند سایهاندازی، پنلهای معیوب و اتصالات ضعیف. مانیتورینگ هوشمند استرینگها با هشدار زودهنگام و بازابی PID یکپارچه برای بازیابی عملکرد پنلها.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | Solis S5-GC-110K |
| سازنده | Ginlong (Solis) Technologies |
| نوع | اینورتر استرینگ سهفاز (Grid-Tied / On-grid) |
| توپولوژی | بدون ترانسفورماتور (Transformerless) |
| کاربرد | تجاری، صنعتی و نیروگاهی (C&I) |
| خروجی AC | |
| توان نامی خروجی | 110 kW |
| حداکثر توان خروجی | 121 kW |
| حداکثر توان ظاهری | 121 kVA |
| ولتاژ نامی شبکه | 3/N/PE, 220V/380V, 230V/400V |
| فرکانس نامی | 50 Hz / 60 Hz |
| جریان نامی خروجی | 167.1A (380V) / 159.1A (400V) |
| حداکثر جریان خروجی | 183.8A |
| ضریب توان (cos φ) | > 0.99 (قابل تنظیم) |
| THDi | < 3% |
| خروجی نامتوازن سهفاز | 100% نامتوازن (تا 50% هر فاز) |
| ورودی DC (خورشیدی) | |
| حداکثر ولتاژ DC ورودی | 1100V |
| ولتاژ نامی DC | 600V |
| ولتاژ شروع | 195V |
| محدوده ولتاژ MPPT | 180V - 1000V |
| تعداد ترکر MPPT | 10 |
| حداکثر تعداد استرینگ | 20 |
| حداکثر جریان ورودی DC کل | 320A |
| حداکثر جریان هر MPPT | 32A |
| جریان استرینگ پشتیبانی شده | تا 16A |
| نسبت DC/AC | > 150% |
| اتصال DC | کونکتور MC4 |
| بهرهوری | |
| بهرهوری اوج | 98.7% |
| بهرهوری اروپایی | 98.3% |
| مصرف خودکار شبانه | < 2W |
| ارتباطات و رابطها | |
| نمایشگر | LCD |
| ارتباط داخلی | RS485 (Modbus RTU), WiFi |
| ارتباط اختیاری | GPRS, PLC, اترنت |
| پلتفرم مانیتورینگ | SolisCloud (اپ iOS / Android + وب) |
| ارتقای فریمور از راه دور | بله |
| حفاظت و ایمنی | |
| حفاظت قطببندی معکوس DC | بله |
| حفاظت اتصال کوتاه | بله |
| حفاظت اضافهجریان خروجی | بله |
| پایش مقاومت عایقی | بله |
| شناسایی جریان نشتی | بله |
| حفاظت Surge DC | Type II (یکپارچه) |
| حفاظت Surge AC | Type I (اختیاری) |
| پایش شبکه | بله |
| حفاظت ضد جزیرهای | بله |
| حفاظت حرارتی | بله |
| حفاظت AFCI | بله (یکپارچه) |
| کلید DC یکپارچه | بله |
| بازابی PID | بله (اختیاری) |
| اسکن I/V Curve | بله |
| عملکرد SVG شبانه | بله |
| شرایط محیطی و فیزیکی | |
| ابعاد (H × W × D) | 567 × 1065 × 344.5 mm |
| وزن | 91 kg |
| دمای کاری | -30°C تا +60°C |
| رطوبت مجاز | 0% تا 100% (بدون تراکم) |
| سطح حفاظت (IP) | IP66 |
| سیستم خنککننده | فن هوشمند افزونه |
| حداکثر ارتفاع نصب | 4000 متر |
| گواهینامهها و استانداردها | |
| استانداردهای شبکه | G99, IEC 61727, VDE-AR-N 4110, CEI 0-16 |
| استانداردهای ایمنی و EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4 |
| گواهینامههای منطقهای | CE, FCC, AS/NZS, NBR 16149/16150 |
| گارانتی | 5 سال (تا 10 سال قابل تمدید) |
سیستم حفاظت و ایمنی
محافظت قطببندی معکوس DC
محافظت اضافهجریان خروجی
محافظت اتصال کوتاه
حفاظت قوس الکتریکی AFCI
محافظت حرارتی
محافظت ضد جزیرهای
حفاظت Surge DC (Type II)
پایش مقاومت عایقی
شناسایی جریان نشتی
پایش هوشمند استرینگها
پایش شبکه برق
عملکرد SVG شبانه
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل اینورتر، دیتا شیت را دانلود کنید
