اینورتر متصل به شبکه خورشیدی | 2 MPPT

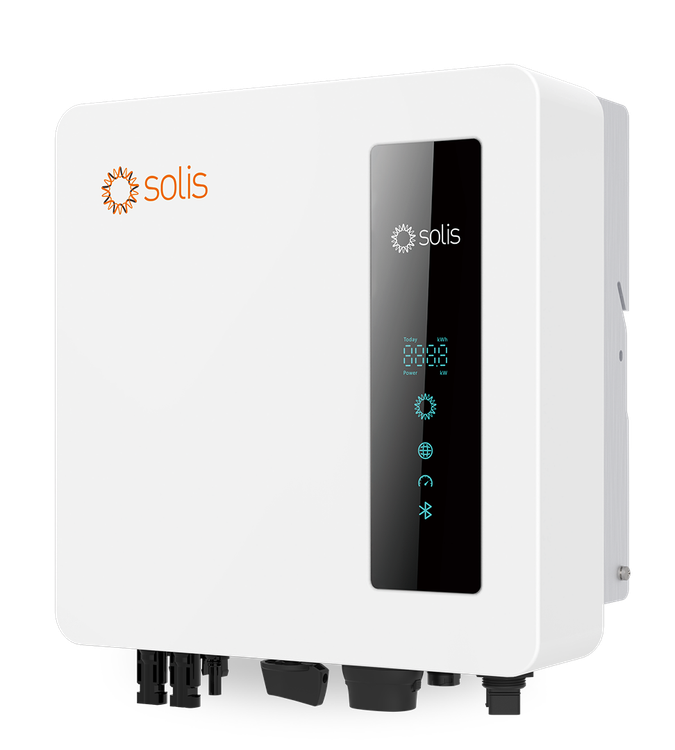

اینورتر متصل به شبکه Solis S6-GR1P(4-5)K-S

اینورتر تک‌فاز متصل به شبکه با 2 ردیاب MPPT، جریان استرینگ 16 آمپر و طراحی جمع‌وجور برای نصب آسان

اینورتر Grid-Tied با بهره‌وری بالا و حفاظت AFCI

جریان استرینگ تا 16 آمپر
طراحی جمع‌وجور برای نصب آسان
پشتیبانی از کنترل توان تزریقی
مانیتورینگ مصرف بار 24 ساعته
حفاظت AFCI ضد حریق
سازگاری با شبکه ضعیف

4-5 kW

توان خروجی

2 MPPT

تعداد MPPT

97.7 %

بهره‌وری حداکثر

IP66

سطح حفاظت

ویژگی‌های کلیدی اینورتر Solis S6

2 ردیاب MPPT

دو ردیاب نقطه حداکثر توان MPPT مستقل با جریان 16 آمپر برای هر MPPT و محدوده ولتاژ 90 تا 550 ولت

بهره‌وری فوق‌العاده

بهره‌وری حداکثر 97.7% و بهره‌وری اروپایی 97.1% برای استخراج بیشترین انرژی از پنل‌های خورشیدی شما

حفاظت AFCI 2.0

حفاظت یکپارچه قوس الکتریکی (AFCI) برای کاهش فعال و پیشگیرانه ریسک آتش‌سوزی در سیستم خورشیدی

مانیتورینگ 24 ساعته

مانیتورینگ مصرف بار به صورت 24 ساعته همراه با نمایشگر LED دیجیتال، بلوتوث و اپلیکیشن موبایل

سازگاری با شبکه ضعیف

قابلیت سازگاری خودکار با شبکه‌های ضعیف برقی و پشتیبانی از کنترل توان تزریقی به شبکه برق

طراحی جمع‌وجور و سبک

وزن تنها 8.9 کیلوگرم با ابعاد 330 در 371 در 161 میلی‌متر، خنک‌کنندگی طبیعی بدون فن، نصب بسیار آسان

مدیریت و انعطاف‌پذیری

کنترل توان تزریقی

پشتیبانی از کنترل توان تزریقی به شبکه برای جلوگیری از تزریق مازاد انرژی و بهینه‌سازی مصرف خودکار.

اتصال سریع AC و DC

کابل‌کشی DC با کانکتور MC4 و اتصال AC با پلاگ اتصال سریع برای نصب آسان و بدون نیاز به ابزار خاص.

III

ارتباطات متنوع

پورت‌های RS485 و USB به صورت استاندارد با امکان اضافه کردن ماژول WiFi و 4G (اختیاری) برای مانیتورینگ از راه دور.

خنک‌کنندگی بدون فن

سیستم خنک‌کنندگی طبیعی بدون فن با مصرف خودکار کمتر از 1 وات در شب و سطوح صدای زیر 20 دسی‌بل.

مشخصات فنی کامل

ویژگی	S6-GR1P4K-S	S6-GR1P5K-S
ورودی DC (خورشیدی)
حداکثر توان PV توصیه‌شده	6 kW	7.5 kW
حداکثر ولتاژ ورودی	550V
ولتاژ نامی	330V
ولتاژ راه‌اندازی	100V
محدوده ولتاژ MPPT	90 - 550V
حداکثر جریان ورودی	16A / 16A
حداکثر جریان اتصال کوتاه	22A / 22A
تعداد MPPT / حداکثر استرینگ	2 / 2
خروجی AC
توان خروجی نامی	4 kW	5 kW
حداکثر توان ظاهری خروجی	4 kVA	5 kVA
حداکثر توان خروجی	4 kW	5 kW
ولتاژ شبکه نامی	1/N/PE, 220V / 230V
فرکانس شبکه نامی	50Hz / 60Hz
جریان خروجی نامی	18.2A / 17.4A	22.7A / 21.7A
حداکثر جریان خروجی	18.2A	22.7A
ضریب توان	> 0.99 (0.8 پیش‌فاز - 0.8 پس‌فاز)
هارمونیک جریان (THDi)	< 3%
جریان تزریق DC	< 0.5% In
بهره‌وری
بهره‌وری حداکثر	97.6%	97.7%
بهره‌وری اروپایی	97.1%
حفاظت
محافظت قطب‌معکوس DC	بله
محافظت اتصال کوتاه	بله
پایش مقاومت عایق	بله
تشخیص جریان نشتی	بله
محافظت اضافه‌جریان خروجی	بله
محافظت اضافه‌ولتاژ (Surge)	بله
پایش شبکه	بله
محافظت جزیره‌ای (Anti-islanding)	بله
محافظت دمایی	بله
پویش چندقله‌ای (Multi peak)	بله
AFCI 2.0 یکپارچه	اختیاری
کلید DC یکپارچه	اختیاری
مشخصات عمومی و فیزیکی
توپولوژی	بدون ترانسفورماتور (Transformerless)
مصرف خودکار (شب)	< 1W
سطح حفاظت (IP)	IP66
سطوح صدای معمول	< 20 dB(A)
سیستم خنک‌کنندگی	خنک‌کنندگی طبیعی	طبیعی + فن داخلی
حداکثر ارتفاع کاری	4000 متر
دمای کاری	-25°C تا +60°C
رطوبت	0% تا 100%
اتصال DC	کانکتور MC4
اتصال AC	پلاگ اتصال سریع
نمایشگر	LED دیجیتال + بلوتوث + اپلیکیشن
ارتباطات	RS485, USB - اختیاری: S3-WiFi-ST, S3-GRPS-ST
ابعاد (W×H×D)	330 × 371 × 161 mm
وزن	8.9 kg
استانداردها
استاندارد اتصال شبکه	IEC 61683, IEC 60068, IEC 61727, IEC 62116, EN 50530, IS 16169/IS 16221(BIS)
استاندارد ایمنی / EMC	IEC 62109-1/-2, IEC 61000-6-2/-3

سیستم حفاظت و ایمنی

محافظت قطب‌معکوس DC

محافظت اتصال کوتاه

پایش مقاومت عایق

تشخیص جریان نشتی

محافظت اضافه‌جریان خروجی

محافظت اضافه‌ولتاژ (Surge)

پایش شبکه برق

محافظت جزیره‌ای

محافظت دمایی

حفاظت AFCI 2.0

پویش چندقله‌ای MPPT

کنترل توان تزریقی

دانلود دیتا شیت محصول

برای مشاهده مشخصات فنی کامل اینورتر، دیتا شیت را دانلود کنید

دانلود دیتا شیت (PDF)
