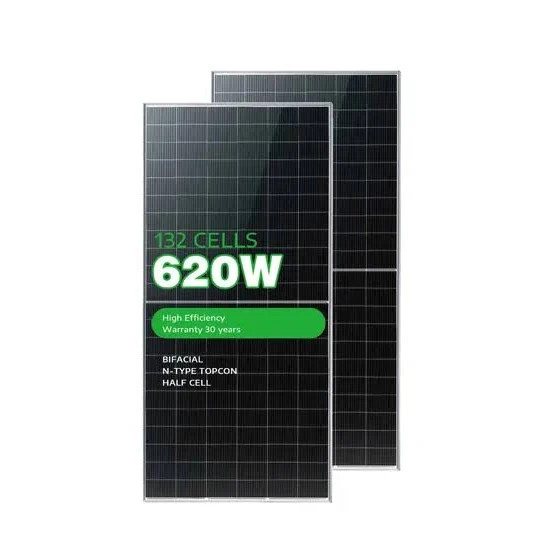

پنل خورشیدی جینکو Jinko 620W
Jinko solar 620W
برند:Jinko solar
30 سال راندمان
زمان آمادهسازی 1 روز کاری
توضیحات
پنل خورشیدی دو رو N-Type – سری Tiger Neo
پنل خورشیدی Jinko Solar JKM615-635N-78HL4-BDV
پنل خورشیدی دو رو بیفیشال با تکنولوژی N-Type TOPCon و شیشه دو جداره، توان 615 تا 635 وات، راندمان 22.5 درصد و گارانتی 30 ساله عملکرد خطی
پنل خورشیدی N-Type با گارانتی 30 ساله و راندمان 22.5 درصد
- تکنولوژی N-Type TOPCon
- ساختار دو رو (بیفیشال) با شیشه دو جداره
- توان 615 تا 635 وات (5 مدل)
- راندمان ماژول 22.02% تا 22.50%
- ضریب افت توان فقط 0.29%/°C
- گارانتی 30 ساله عملکرد خطی
635 W
حداکثر توان
22.5 %
راندمان ماژول
30 سال
گارانتی خطی
1500 V
حداکثر ولتاژ سیستم
ویژگیهای کلیدی Jinko Tiger Neo 78HL4
تکنولوژی N-Type TOPCon
سلولهای خورشیدی N-Type با فناوری Tunnel Oxide Passivating Contacts (TOPCon) که افت توان کمتر LID/LeTID و عملکرد بهتر در نور کم را ارائه میدهد. این تکنولوژی پیشرفته بالاترین راندمان و پایداری طولانیمدت را در مقایسه با سلولهای P-Type سنتی تضمین میکند.
ساختار دو رو بیفیشال (Bifacial)
پنل دو رو با ضریب بیفیشال 80±5% که از هر دو طرف نور را دریافت و به برق تبدیل میکند. تولید توان اضافی از سمت پشت پنل بهطور قابلتوجهی هزینه هر کیلووات ساعت (LCOE) را کاهش میدهد و بازده سرمایهگذاری را بهبود میبخشد.
شیشه دو جداره مقاوم
شیشه جلوی 2.0 میلیمتری با پوشش ضد بازتاب و شیشه پشت 2.0 میلیمتری حرارتدیده (Heat Strengthened). ساختار دو جداره مقاومت بالا در برابر بار مکانیکی تا 5400 پاسکال از سمت جلو و 2400 پاسکال از سمت پشت را ارائه میدهد.
تکنولوژی HOT 2.0 جینکو
فناوری اختصاصی HOT 2.0 جینکو سولار قابلیت اطمینان و راندمان بهتری را فراهم میکند. این تکنولوژی کاهش افت حرارتی و بهبود عملکرد در دماهای بالا را تضمین میکند و مناسب برای مناطق با آبوهوای گرم و تابش شدید خورشیدی است.
گارانتی 30 ساله عملکرد خطی
ضمانت عملکرد خطی 30 ساله با افت سالانه تنها 0.4 درصد و افت سال اول حداکثر 1 درصد. پس از 30 سال، پنل همچنان حداقل 87.4% توان نامی خود را تولید میکند. گارانتی محصول 12 ساله نیز شامل میشود.
ضد PID و مقاوم در برابر محیط
تکنولوژی ضد PID با بهینهسازی فرآیند تولید سلول و کنترل مواد. محدوده عملکرد دمایی -40 تا +85 درجه سانتیگراد و ولتاژ سیستم حداکثر 1500 ولت DC. گواهینامههای بینالمللی IEC61215، IEC61730، IEC61701، IEC62716 و ISO.
مزایای تکنولوژی و کاربردها
I
فناوری SMBB (Smart Multi-Busbar)
تکنولوژی نوار اتصال هوشمند چندگانه برای بهبود جمعآوری نور و جریان الکتریکی. افزایش توان خروجی و قابلیت اطمینان ماژول از طریق کاهش مقاومت سری و بهینهسازی توزیع جریان روی سطح سلول خورشیدی.
II
پروژههای صنعتی و تجاری
مناسب برای نیروگاههای خورشیدی بزرگ مقیاس (Utility Scale)، سقف کارخانجات و انبارهای صنعتی، پارکینگهای سقفدار خورشیدی و پروژههای تجاری. ابعاد بزرگ 2465×1134 میلیمتر و توان بالا 635 وات برای بهینهسازی فضای نصب.
III
نصب سقفی مسکونی
قابلیت نصب بر روی سقفهای مسکونی با رعایت تحمل بار مکانیکی. فریم آلومینیوم آندایز شده با کیفیت بالا برای نصب آسان و مقاوم در برابر زنگزدگی. ضخامت 30 میلیمتری برای نصب با انواع ریلهای خورشیدی.
IV
مناطق با تابش بالا و دمای گرم
ضریب افت حرارتی توان فقط 0.29 درصد در درجه سانتیگراد یکی از بهترینها در صنعت است. عملکرد عالی در دماهای بالا با فناوری HOT 2.0 و تکنولوژی N-Type که افت کمتری در نور کم و شرایط محیطی سخت دارد.
مشخصات فنی کامل
| ویژگی | JKM615N-78HL4-BDV | JKM620N-78HL4-BDV | JKM625N-78HL4-BDV | JKM630N-78HL4-BDV | JKM635N-78HL4-BDV |
|---|---|---|---|---|---|
| مشخصات الکتریکی (STC) | |||||
| حداکثر توان – Pmax [Wp] | 615 | 620 | 625 | 630 | 635 |
| ولتاژ نقطه توان – Vmp [V] | 32.91 | 32.95 | 33.12 | 33.20 | 33.44 |
| جریان نقطه توان – Imp [A] | 18.69 | 18.82 | 18.87 | 18.98 | 18.99 |
| ولتاژ مدار باز – Voc [V] | 39.51 | 39.55 | 39.73 | 39.86 | 40.09 |
| جریان اتصال کوتاه – Isc [A] | 19.76 | 19.82 | 19.90 | 19.94 | 20.00 |
| راندمان ماژول [%] | 22.02 | 22.16 | 22.30 | 22.44 | 22.50 |
| تلورانس و ضرایب حرارتی | |||||
| تلورانس توان | 0 ~ +5 W | ||||
| ضریب دمایی Pmax | -0.29 %/°C | ||||
| ضریب دمایی Voc | -0.26 %/°C | ||||
| ضریب دمایی Isc | +0.053 %/°C | ||||
| مشخصات الکتریکی (NOCT) | |||||
| حداکثر توان – Pmax [Wp] | 461 | 464 | 469 | 473 | 477 |
| ولتاژ نقطه توان – Vmp [V] | 30.17 | 30.32 | 30.47 | 30.61 | 30.76 |
| جریان نقطه توان – Imp [A] | 15.29 | 15.30 | 15.39 | 15.45 | 15.50 |
| ولتاژ مدار باز – Voc [V] | 37.63 | 37.75 | 37.90 | 38.00 | 38.12 |
| جریان اتصال کوتاه – Isc [A] | 16.02 | 16.07 | 16.12 | 16.17 | 16.22 |
| مشخصات مکانیکی | |||||
| نوع سلول | N-Type Mono-crystalline (TOPCon) | ||||
| تعداد سلولها | 156 (78 × 2) | ||||
| ابعاد | 2465 × 1134 × 30 mm | ||||
| وزن | 34.0 kg | ||||
| شیشه جلو | 2.0 mm، پوشش ضد بازتاب | ||||
| شیشه پشت | 2.0 mm، شیشه حرارتدیده | ||||
| فریم | آلومینیوم آندایز شده | ||||
| جعبه اتصال | IP68 | ||||
| کلاس حفاظت | Class II | ||||
| نوع آتش IEC | Class C | ||||
| کابل خروجی | 4.0 mm² (+): 400 mm، (-): 200 mm | ||||

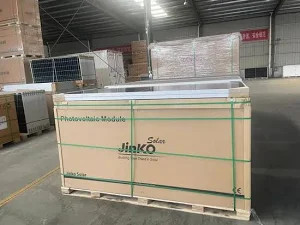

| بستهبندی و حملونقل | |||||
| ابعاد پالت | 2525 × 1140 × 1251 mm | ||||
| تعداد در پالت | 36 عدد / پالت | ||||
| تعداد در کانتینر 40 فوت | 576 عدد / کانتینر | ||||
| شرایط کاربردی | |||||
| دمای عملکرد | -40 °C ~ +85 °C | ||||
| حداکثر ولتاژ سیستم | 1500 VDC (IEC) | ||||
| حداکثر فیوز سری | 30 A | ||||
| دمای عملکرد سلول (NOCT) | 45 ± 2 °C | ||||
| ضریب بیفیشال مرجع | 80 ± 5 % | ||||
| بار مکانیکی سمت جلو | 5400 Pa | ||||
| بار مکانیکی سمت پشت | 2400 Pa | ||||
| گواهینامهها و گارانتی | |||||
| گواهینامهها | IEC61215 / IEC61730 / IEC61701 / IEC62716 / IEC62804 / ISO9001 / ISO14001 / ISO45001 | ||||
| گارانتی محصول | 12 سال | ||||
| گارانتی عملکرد خطی | 30 سال (افت سالانه 0.4%) | ||||
| افت سال اول | حداکثر 1% | ||||
| بازده پایان دوره 30 ساله | حداقل 87.4% | ||||
سیستم حفاظت و استانداردها
ضد PID (Anti-PID)
تحمل بار 5400 Pa
تحمل دما -40 تا +85°C
مقاوم در برابر آتش (Class C)
مقاوم در برابر نمک و آمونیاک
گواهینامه IP68 جعبه اتصال
کلاس حفاظت II
گارانتی 12 ساله محصول
گارانتی 30 ساله عملکرد
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل پنل خورشیدی، دیتا شیت را دانلود کنید
