پنل خورشیدی دو رو N-Type i-TOPCon – سری Vertex N

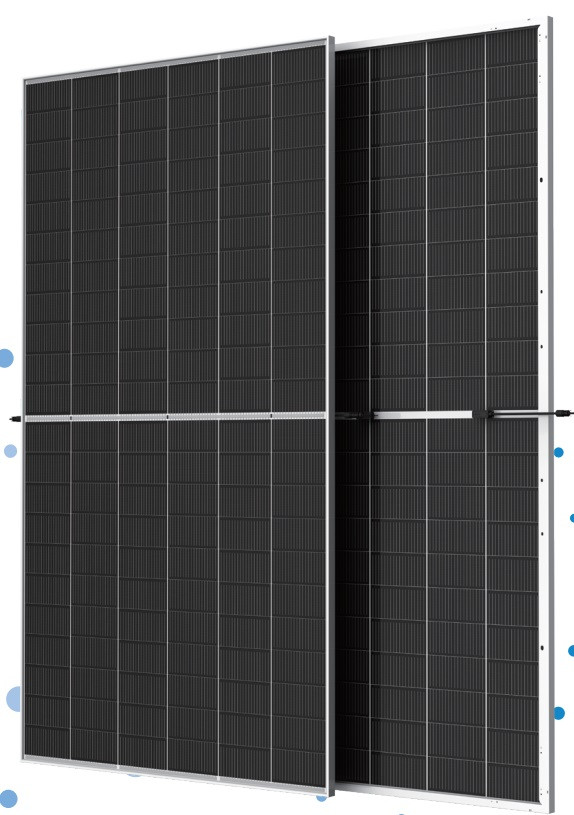

پنل خورشیدی Trina Solar Vertex N TSM-NEG21C.20 – 720W

پنل خورشیدی دو رو بی‌فیشال N-Type i-TOPCon با شیشه دو جداره، 132 سلول نیم‌سایز، توان 695 تا 720 وات، راندمان 23.2 درصد و گارانتی 30 ساله عملکرد خطی از شرکت ترینا سولار

پنل i-TOPCon ترینا با راندمان 23.2% و گارانتی 30 ساله

تکنولوژی N-Type i-TOPCon
ساختار دو رو بی‌فیشال با شیشه دو جداره
توان 695 تا 720 وات (6 مدل)
راندمان ماژول 22.4% تا 23.2%
ضریب افت توان فقط 0.29%/°C
تا 30% افزایش توان از سمت پشت پنل

720 W

حداکثر توان

23.2 %

راندمان ماژول

30 سال

گارانتی خطی

1500 V

حداکثر ولتاژ سیستم

ویژگی‌های کلیدی Trina Vertex N TSM-NEG21C.20

تکنولوژی N-Type i-TOPCon

سلول‌های خورشیدی N-Type با فناوری i-TOPCon اختصاصی ترینا سولار. بالاترین راندمان و پایداری طولانی‌مدت با افت بسیار کم LID/LeTID. فیلم نازک انتقال انتخابی الکترون (SiOx) برای کاهش بازترکیب و افزایش بهره‌وری. بدون کبالت و سازگار با محیط زیست.

ساختار دو رو بی‌فیشال (Bifacial)

پنل دو رو با ضریب بی‌فیشال 80±5% و شیشه سفید شبکه‌ای (White Grid Glass) برای بازتاب بهتر نور از سمت پشت. تا 30% افزایش توان اضافی بسته به شرایط آلبدو سطح. کاهش قابل‌توجه هزینه هر کیلووات ساعت (LCOE) در پروژه‌های خورشیدی.

شیشه دو جداره مقاوم

شیشه جلوی 2.0 میلی‌متری با پوشش ضد بازتاب (AR) و حرارت‌دیده، شیشه پشت 2.0 میلی‌متری حرارت‌دیده با شبکه سفید. مواد انکپسولانت POE/EVA برای بالاترین عمر و مقاومت در برابر UV. تحمل بار مکانیکی 5400 پاسکال مثبت و 2400 پاسکال منفی.

ضریب افت حرارتی پایین 0.29%/°C

ضریب افت حرارتی توان تنها 0.29 درصد در درجه سانتی‌گراد که یکی از بهترین‌ها در صنعت است. عملکرد عالی در دماهای بالا و مناطق با آب‌وهوای گرم. بازده بالاتر در طول روز و فصل‌های گرم با افت LID کمتر.

گارانتی 30 ساله عملکرد خطی

ضمانت عملکرد خطی 30 ساله با افت سالانه تنها 0.4 درصد و افت سال اول حداکثر 1 درصد. پس از 30 سال، پنل همچنان حداقل 87.4% توان نامی خود را تولید می‌کند. گارانتی محصول 12 ساله نیز شامل می‌شود. تایید شده توسط شخص ثالث.

اتصال‌دهنده هوشمند TS4 و بسته‌بندی بازیافتی

اتصال‌دهنده TS4 PLUS / TS4 با قابلیت مانیتورینگ و بهینه‌سازی هوشمند هر پنل. بسته‌بندی بازیافتی مطابق با استاندارد EU-28 WEEE. کابل فتوولتائیک 4.0 میلی‌متر مربع با امکان سفارشی‌سازی طول. فناوری برش غیرمخرب سلول برای حداقل ریزترک.

مزایای تکنولوژی و کاربردها

نیروگاه‌های خورشیدی بزرگ مقیاس

بهینه‌سازی LCOE با توان بالا تا 720 وات و راندمان 23.2%. افزایش توان هر استرینگ و کاهش هزینه‌های سیستم BOS. ولتاژ سیستم 1500 ولت DC برای کاهش هزینه‌های سیم‌کشی و اینورتر. 594 پنل در هر کانتینر 40 فوت برای بهینه‌سازی حمل‌ونقل.

نصب سقفی صنعتی و تجاری

قابلیت نصب بر روی سقف کارخانجات، انبارها و ساختمان‌های تجاری با سازگاری با سیستم‌های نصب موجود. فریم آلومینیوم آندایز شده 33 میلی‌متری با سوراخ‌های نصب استاندارد. طراحی سازگار با اینورترها و کامپوننت‌های اصلی بازار.

III

مناطق با شرایط سخت محیطی

مقاومت بالا در برابر محیط‌های خشن شامل مناطق نمکی، آمونیاکی، شنی و مناطق با رطوبت و دمای بالا. گواهینامه‌های IEC61701 (نمک) و IEC62716 (آمونیاک). تحمل بار بادی 2400 پاسکال و بار برفی 5400 پاسکال.

فناوری SMBB و برش غیرمخرب

تکنولوژی نوار اتصال چندگانه (SMBB) برای بهبود جذب نور، کاهش مقاومت سری و بهبود جمع‌آوری جریان. فناوری برش غیرمخرب سلول برای حداقل ریزترک و حداکثر قابلیت اطمینان. طراحی شده برای حداکثر بهره‌وری در طول عمر پنل.

مشخصات فنی کامل

ویژگی	695W	700W	705W	710W	715W	720W
مشخصات الکتریکی (STC)
حداکثر توان – Pmax [Wp]	695	700	705	710	715	720
ولتاژ نقطه توان – Vmp [V]	40.3	40.5	40.7	40.9	41.1	41.3
جریان نقطه توان – Imp [A]	17.25	17.29	17.33	17.36	17.40	17.44
ولتاژ مدار باز – Voc [V]	48.3	48.6	48.8	49.0	49.2	49.4
جریان اتصال کوتاه – Isc [A]	18.28	18.32	18.36	18.40	18.44	18.49
راندمان ماژول [%]	22.4	22.5	22.7	22.9	23.0	23.2
تلورانس و ضرایب حرارتی
تلورانس توان	0 ~ +5 W
ضریب دمایی Pmax	-0.29 %/°C
ضریب دمایی Voc	-0.24 %/°C
ضریب دمایی Isc	+0.04 %/°C
NOCT	43 ± 2 °C
مشخصات الکتریکی (NOCT)
حداکثر توان – Pmax [Wp]	531	534	540	543	547	551
ولتاژ نقطه توان – Vmp [V]	37.9	38.0	38.3	38.5	38.7	38.8
جریان نقطه توان – Imp [A]	14.00	14.04	14.08	14.12	14.14	14.19
ولتاژ مدار باز – Voc [V]	45.9	46.1	46.3	46.5	46.7	46.9
جریان اتصال کوتاه – Isc [A]	14.72	14.76	14.80	14.83	14.86	14.90
توان دو رو (ضریب بی‌فیشال 80±5%)
توان 720W + 5% پشت						756 W
توان 720W + 10% پشت						792 W
مشخصات مکانیکی
نوع سلول	N-type Monocrystalline (i-TOPCon)
تعداد سلول‌ها	132 سلول (نیم‌سایز)
ابعاد	2384 × 1303 × 33 mm
وزن	38.3 kg
شیشه جلو	2.0 mm، AR Coated، حرارت‌دیده
شیشه پشت	2.0 mm، حرارت‌دیده (White Grid Glass)
مواد انکپسولانت	POE / EVA
فریم	آلومینیوم آندایز شده (33 mm)
جعبه اتصال	IP68
کابل خروجی	4.0 mm² (+): 350 mm، (-): 280 mm
اتصال‌دهنده	TS4 PLUS / TS4
بسته‌بندی و حمل‌ونقل
تعداد در جعبه	33 عدد
تعداد در کانتینر 40 فوت	594 عدد
شرایط کاربردی
دمای عملکرد	-40°C ~ +85°C
حداکثر ولتاژ سیستم	1500 VDC (IEC / UL)
حداکثر فیوز سری	35 A
ضریب بی‌فیشال مرجع	80 ± 5 %
بار مکانیکی مثبت (برف)	5400 Pa
بار مکانیکی منفی (باد)	2400 Pa
گواهینامه‌ها و گارانتی
گواهینامه‌ها	IEC61215 / IEC61730 / IEC61701 / IEC62716
استانداردهای مدیریت	ISO9001 / ISO14001 / ISO14064 / ISO45001
بسته‌بندی	بازیافتی مطابق EU-28 WEEE
گارانتی محصول	12 سال
گارانتی عملکرد خطی	30 سال (افت سالانه 0.4%)
افت سال اول	حداکثر 1%
بازده پایان دوره 30 ساله	حداقل 87.4%

سیستم حفاظت و استانداردها

ضد PID (Anti-PID)

تحمل بار 5400 Pa

تحمل دما -40 تا +85°C

مقاوم در برابر آتش

مقاوم در برابر نمک و آمونیاک

گواهینامه IP68 جعبه اتصال

مقاوم در برابر گرد و باد

بسته‌بندی بازیافتی WEEE

گارانتی 30 ساله عملکرد
