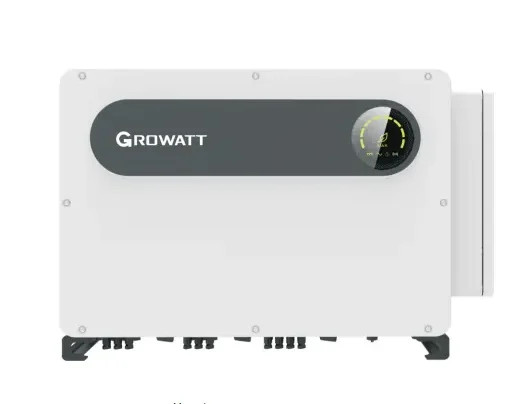

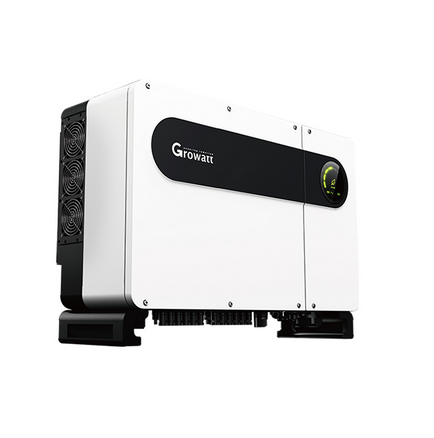

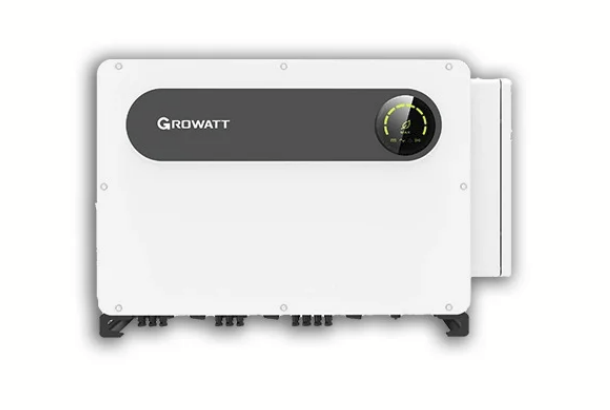

اینورتر 3 فاز 100 کیلووات گرووات مدل 100KTL3-X LV
Growatt MAX 100KTL3-X LV 100kW 3-Phase Industrial Inverter
برند:Growatt
7 روزه اصالت و سلامت فیزیکی کالا
زمان آمادهسازی 3 روز کاری
توضیحات
اینورتر سهفاز تجاری 100 کیلووات
اینورتر خورشیدی سهفاز Growatt MAX 100KTL3-X LV
اینورتر خورشیدی قدرتمند 100 کیلووات با 10 ردیاب MPPT بدون فیوز، اسکن هوشمند I/V، مانیتورینگ استرینگ هوشمند و راندمان حداکثر 98.8 درصد
سری MAX-LV با 10 ردیاب MPPT و طراحی بدون فیوز
- توان خروجی نامی 100 کیلووات
- ولتاژ ورودی DC تا 1100 ولت
- 10 ردیاب MPPT بدون فیوز
- سطح حفاظت IP66 فضای باز
- حفاظت AC و DC نوع II SPD
- مانیتورینگ WiFi و اپلیکیشن
- اسکن و تشخیص هوشمند I/V
- مانیتورینگ هوشمند استرینگ
100 kW
توان نامی AC
110 kVA
توان ظاهری
98.8 %
راندمان حداکثر
10 MPPT
تعداد ردیاب
ویژگیهای کلیدی اینورتر Growatt MAX 100KTL3-X LV
10 ردیاب MPPT بدون فیوز
مجهز به 10 ردیاب نقطه حداکثر توان با طراحی بدون فیوز (Fuse-free) برای کاهش نقاط خرابی و افزایش قابلیت اطمینان. هر ردیاب با قابلیت اتصال 2 استرینگ و جریان ورودی 32 آمپر، امکان مدیریت آرایههای پنل با شرایط سایه و جهتگیری مختلف را فراهم میکند.
اسکن و تشخیص هوشمند I/V
تکنولوژی اسکن هوشمند ولتاژ-جریان (I/V Scan) برای تشخیص خودکار ناهنجاریها و مشکلات عملکردی در هر استرینگ پنل خورشیدی. این قابلیت عیبیابی سریع نیروگاه را ممکن ساخته و از افت تولید ناشی از خرابیهای پنهان پنلها جلوگیری میکند.
مانیتورینگ هوشمند استرینگ
مانیتورینگ لحظهای عملکرد هر استرینگ پنل به صورت جداگانه. امکان ردیابی دقیق افت تولید و شناسایی سریع پنلهای معیوب یا سایهدار. گزارشدهی دقیق و آگاهیبخش برای بهینهسازی عملکرد و تعمیرات بهموقع نیروگاه خورشیدی.
راندمان فوقالعاده 98.8%
راندمان حداکثر 98.8 درصد و راندمان اروپایی 98.4 درصد با راندمان ردیابی MPPT تا 99.9 درصد. تلفات انرژی به حداقل رسیده و سودآوری سرمایهگذاری خورشیدی در پروژههای تجاری و صنعتی به حداکثر میرسد. اعوجاج هارمونیک کل کمتر از 3 درصد.
سطح حفاظت IP66 برای فضای باز
سطح حفاظت IP66 تضمینکننده مقاومت کامل در برابر گرد و غبار و شروع شدید آب. مناسب برای نصب در فضای باز با شرایط جوی سخت. قابلیت کار در دمای منفی 30 تا مثبت 60 درجه سانتیگراد و ارتفاع تا 4000 متر از سطح دریا.
مانیتورینگ هوشمند چندکاناله
پشتیبانی از نمایشگر LED و ارتباطات WiFi با اپلیکیشن موبایل. رابطهای ارتباطی متنوع شامل RS485، USB، PLC، GPRS و 4G. مانیتورینگ لحظهای و مدیریت آسان نیروگاه از راه دور با دسترسی به دادههای عملکردی و آمار تولید.
عملکرد و قابلیتهای پیشرفته
I
ورودی DC پیشرفته
ولتاژ شروع به کار 195 ولت با ولتاژ نامی 600 ولت و حداکثر ولتاژ 1100 ولت DC. محدوده ولتاژ MPPT گسترده از 180 تا 1000 ولت. جریان ورودی تا 32 آمپر برای هر ردیاب با قابلیت اتصال 2 استرینگ پنل در هر MPPT.
II
خروجی AC پایدار سهفاز
توان نامی 100 کیلووات و توان ظاهری حداکثر 110 کیلوولتآمپر. خروجی سهفاز با ولتاژ 220/380 یا 230/400 ولت و فرکانس 50/60 هرتز. ضریب توان قابل تنظیم از 0.8 پیشفاز تا 0.8 پسفاز و اتصال شبکه سهفاز 3W/N/PE.
III
حفاظت Type II SPD
مجهز به محافظت از نوع II در برابر اضافه ولتاژ ناشی از صاعقه و نوسانات شبکه بر روی هر دو ورودی DC و خروجی AC. حفاظت جامع شامل قطببندی معکوس DC، اتصال کوتاه AC، نظارت اتصال زمین، نظارت مقاومت عایقی و تشخیص استرینگ.
IV
خنککننده هوشمند و بدون ترانس
توپولوژی بدون ترانسفورماتور برای کاهش وزن و افزایش راندمان. سیستم خنککنندگی هوای هوشمند با تنظیم خودکار بر اساس دمای داخلی. مصرف برق شبانه کمتر از 1 وات و وزن کلی 84 کیلوگرم با ابعاد 970 در 640 در 345 میلیمتر.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات ورودی DC | |
| حداکثر ولتاژ DC | 1100V |
| ولتاژ شروع به کار | 195V |
| ولتاژ نامی | 600V |
| محدوده ولتاژ MPPT | 180V - 1000V |
| تعداد ردیاب MPPT | 10 |
| تعداد استرینگ در هر MPPT | 2 |
| حداکثر جریان ورودی هر MPPT | 32A |
| حداکثر جریان اتصال کوتاه هر MPPT | 40A |
| مشخصات خروجی AC | |
| توان نامی AC | 100,000W |
| حداکثر توان ظاهری | 110,000VA |
| ولتاژ نامی AC | 220V/380V, 230V/400V (340-440V) |
| فرکانس شبکه | 50/60Hz (45-55Hz / 55-65Hz) |
| حداکثر جریان خروجی | 158.8A @400V / 167.1A @380V |
| ضریب توان قابل تنظیم | 0.8 پیشفاز تا 0.8 پسفاز |
| اعوجاج هارمونیک کل (THDi) | < 3% |
| نوع اتصال به شبکه | 3W/N/PE |
| راندمان | |
| حداکثر راندمان | 98.8% |
| راندمان اروپایی | 98.4% |
| راندمان MPPT | 99.9% |
| سیستم حفاظت | |
| حفاظت قطببندی معکوس DC | بله |
| سوئیچ DC داخلی | بله |
| حفاظت اضافهولتاژ AC/DC (SPD) | نوع II / نوع II |
| نظارت مقاومت عایقی | بله |
| حفاظت اتصال کوتاه AC | بله |
| نظارت اتصال زمین | بله |
| تشخیص استرینگ | بله |
| تابع ضد PID | اختیاری |
| تشخیص قوس الکتریک (AFCI) | اختیاری |
| مشخصات عمومی و محیطی | |
| ابعاد (W / H / D) | 970 / 640 / 345 mm |
| وزن | 84 kg |
| دمای کاری | -30°C تا +60°C |
| مصرف برق شبانه | < 1W |
| توپولوژی | بدون ترانسفورماتور |
| خنککننده | خنککننده هوای هوشمند |
| سطح حفاظت (IP) | IP66 |
| رطوبت نسبی | 0 - 100% |
| حداکثر ارتفاع نصب | 4000m |
| اتصال DC | H4/MC4 (حداکثر 6mm²) |
| اتصال AC | OT Terminal (حداکثر 240mm²) |
| ارتباطات و گارانتی | |
| نمایشگر | LED / WiFi + APP |
| رابطهای ارتباطی | RS485 / USB / PLC / GPRS / 4G / WiFi |
| گارانتی | 5 سال (اختیاری 10 سال) |
| استانداردها | CE, UKCA, IEC62116, IEC61727, CQC, VDE0126, VFR2019, EN50549, G99 و ... |
سیستم حفاظت و ایمنی
حفاظت قطببندی معکوس DC
سوئیچ DC داخلی
حفاظت اضافهولتاژ AC/DC (SPD)
نظارت مقاومت عایقی
حفاظت اتصال کوتاه AC
نظارت اتصال زمین
تشخیص استرینگ هوشمند
تابع ضد PID (اختیاری)
تشخیص قوس الکتریک AFCI (اختیاری)
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل اینورتر، دیتا شیت را دانلود کنید
