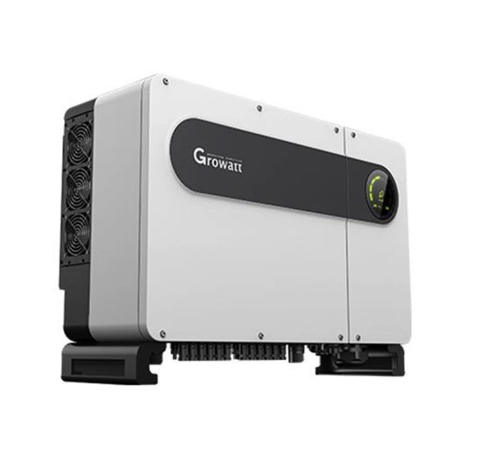

اینورتر متصل به شبکه 350 کیلووات گرووات Growatt مدل MAX 350KTL3-X
Growatt -MAX 350KTL3-X
برند:Growatt
ارسال از انبار تهران_دارای 5 سال گارانتی رسمی گرووات در ایران-واردت قانونی-امکان ارائه فاکتور رسمی-تنها فروشگاه رسمی با درگاه آنلاین فعال تا 500 میلیون تومان
توضیحات
اینورتر خورشیدی استرینگ مگاواتی 1500V - مقیاس نیروگاهی

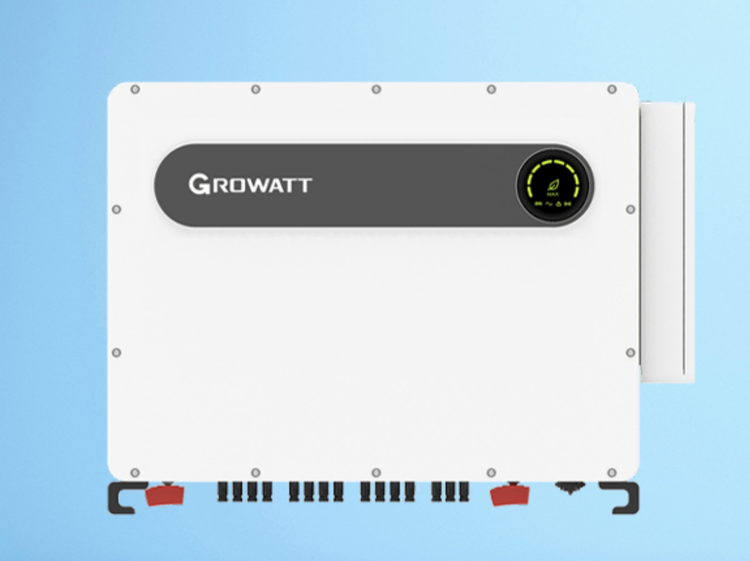

اینورتر متصل به شبکه گرووات Growatt MAX 350KTL3-X
اینورتر پرقدرت 350 کیلووات سه‌فاز متصل به شبکه مخصوص نیروگاه‌های بزرگ خورشیدی (Utility-Scale)
بازدهی رکوردشکن، پایداری بالا و مدیریت هوشمند استرینگ‌ها
- توان نامی خروجی 350 کیلووات (352kVA)
- حداکثر ولتاژ ورودی 1500 ولت DC
- دارای 6 ردیاب MPPT مجزا (30 استرینگ ورودی)
- جریان ورودی 80 آمپر برای هر MPPT (سازگار با پنل‌های 182/210mm)
- حداکثر راندمان فوق‌العاده 99.03%
- درجه حفاظت محیطی نفوذناپذیر IP66
350 kW
توان خروجی نامی
99.03 %
حداکثر راندمان
6 MPPT
ردیاب نقطه بیشینه توان
1500 V
حداکثر ولتاژ DC
ویژگی‌های کلیدی اینورتر Growatt MAX 350KTL3-X
بازدهی و عملکرد بالا
دستیابی به حداکثر راندمان 99.03% و راندمان اروپایی 98.53% جهت کاهش تلفات انرژی و تضمین بازگشت سرمایه در پروژه‌های نیروگاهی
طراحی 6 کانال MPPT منعطف
دارای 6 ردیاب نقطه توان بیشینه با پشتیبانی از 5 استرینگ به ازای هر MPPT (مجموعاً 30 ورودی استرینگ) برای مدیریت اثر سایت و سایه‌اندازی
سازگار با ماژول‌های پرتوان مدرن
جریان ورودی 80 آمپر برای هر MPPT و سازگاری کامل با نسل جدید پنل‌های جریان بالا و ویفرهای سایز بزرگ 182mm و 210mm
پایش استرینگ و اسکن آنلاین منحنی I/V
پایش دقیق جریان تک‌تک استرینگ‌ها و قابلیت تشخیص هوشمند عیوب و اسکن دیاگرام I/V برای مکان‌یابی خطاهای استرینگ بدون توقف نیروگاه
مقاومت بدنه IP66 در شرایط دشوار
کلاس عایقی IP66 و کارکرد پایدار در شرایط آب و هوایی خشن از دمای 30- تا 60+ درجه سانتی‌گراد و ارتفاع تا 5000 متری از سطح دریا
کاهش هزینه‌های BOS با کابل آلومینیومی
پشتیبانی از ورودی مستقیم کابل‌های آلومینیومی در سمت AC و خروجی ولتاژ 800V AC جهت کاهش قابل‌توجه هزینه کابل‌کشی پروژه (BOS)
فناوری‌های هوشمند و نگهداری نیروگاهی
I
قطع هوشمند استرینگ (Smart String Breaking)
قابلیت قطع هوشمند و ایمن مدار استرینگ‌ها به هنگام رخ دادن خطای اتصال کوتاه و معکوس جهت حفاظت فعال تجهیزات.
II
سیستم خنک‌کننده هوشمند هوایی
مجهز به فن‌های هوشمند ضد گرد و غبار با تنظیم اتوماتیک دور، تضمین کارایی بالا در بارهای سنگین و آب‌وهوای داغ کویری.
III
پروتکل‌های ارتباطی پیشرفته
ارتباطات سریع صنعتی شامل RS485 و PLC (پشتیبانی از کابل برق به عنوان بستر دیتا) به همراه گزینه‌های WiFi، GPRS و 4G.
IV
محافظت Anti-PID و AFCI اختیاری
امکان تجهیز به ماژول بازیابی تخریب ناشی از پتانسیل (Anti-PID) و تشخیص قوس الکتریکی (AFCI) برای ارتقای بالاترین سطح ایمنی.
مشخصات فنی کامل اینورتر Growatt MAX 350KTL3-X
| ویژگی | مقدار |
|---|---|
| مشخصات ورودی DC (سمت خورشیدی) | |
| مدل دستگاه | MAX 350KTL3-X |
| حداکثر توان فتوولتائیک پیشنهادی (STC) | 528,000 W |
| حداکثر ولتاژ DC ورودی | 1500 V |
| ولتاژ راه‌اندازی (Start Voltage) | 500 V |
| ولتاژ اسمی DC | 1080 V |
| محدوده ولتاژ کاری MPP | 500V - 1500V |
| تعداد ردیاب‌های نقطه بیشینه توان (MPPT) | 6 |
| تعداد استرینگ به ازای هر MPPT | 5 (مجموعاً 30 استرینگ) |
| حداکثر جریان ورودی به ازای هر MPPT | 80 A |
| حداکثر جریان اتصال کوتاه به ازای هر MPPT | 100 A |
| مشخصات خروجی AC (سمت شبکه) | |
| توان نامی خروجی AC | 350,000 W (352 kW) |
| حداکثر توان ظاهری AC | 352,000 VA |
| ولتاژ نامی AC | 800 V |
| محدوده ولتاژ مجاز AC | 640V ~ 920V AC |
| فرکانس نامی شبکه | 50/60 Hz (45~55Hz / 55~65Hz) |
| جریان نامی خروجی AC | 254 A |
| ضریب توان قابل تنظیم | 0.8 پیش‌فاز تا 0.8 پس‌فاز |
| اعوجاج هارمونیکی کل (THDi) | < 3% |
| نوع اتصال خروجی به شبکه | 3W + PE |
| راندمان و بازدهی | |
| حداکثر راندمان (Max Efficiency) | 99.03% |
| راندمان اروپایی (European Efficiency) | 98.53% |
| راندمان MPPT | 99.90% |
| مشخصات عمومی و فیزیکی | |
| ابعاد (عرض × ارتفاع × عمق) | 1145 × 790 × 371 mm |
| وزن خالص دستگاه | 126 kg |
| محدوده دمای کاری مجاز | -30°C ~ +60°C |
| حداکثر ارتفاع کاری از سطح دریا | 5000 m |
| رطوبت نسبی مجاز | 0% ~ 100% |
| مصرف توان در حالت شب | < 1 W |
| توپولوژی سیستم | بدون ترانسفورماتور (Transformerless) |
| سیستم خنک‌کاری | Smart Air Cooling (خنک‌کاری هوشمند هوایی) |
| درجه حفاظت بدنه | IP66 |
| نمایشگر و رابط کاربری | LED / Wi-Fi + App |
| پورت‌ها و درگاه‌های ارتباطی | USB / RS485 / PLC / (GPRS, 4G, WiFi انتخابی) |
| استانداردها و تاییدیه‌ها | CE, CB, IEC62116, IEC61727, IEC62910, IEC61683, IEC60068 |
| گارانتی | 5 سال استاندارد (قابل ارتقا تا 10 سال) |
سیستم جامع حفاظت و ایمنی فعال اینورتر
حفاظت اتصال معکوس DC
کلید ایزولاتور داخلی DC Switch
سرج ارستر AC و DC تیپ II
مانیتورینگ مقاومت عایقی
تشخیص جریان باقیمانده (RCD)
حفاظت اتصال کوتاه خروجی AC
پایش و عیب‌یابی خطای استرینگ
حفاظت اختیاری Anti-PID
حفاظت خطای جرقه AFCI (اختیاری)
قطع هوشمند مدار استرینگ
حفاظت حرارتی و کنترل هوشمند فن
حفاظت جزیره‌ای شدن (Anti-Islanding)
دانلود کاتالوگ و دیتاشیت فنی اینورتر
جهت بررسی دیاگرام‌های اتصال، راندمان و جزئیات مهندسی، دیتاشیت رسمی را دانلود کنید
دانلود دیتاشیت Growatt MAX 350KTL3-X (PDF)نظرات
