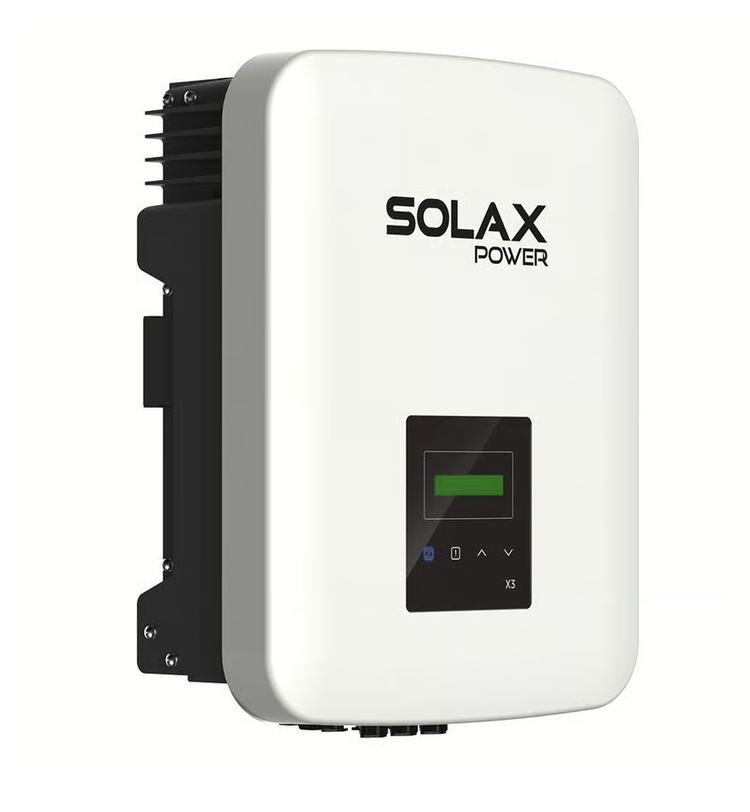

اینورتر 10 کیلووات سه فاز SOLAX مدل X3-MIC-10K-G2
Inverter-X3-MIC-10K-G2
برند:SOLAX
توضیحات
⚡ اینورتر خورشیدی متصل به شبکه سه فاز
اینورتر متصل به شبکه سه فاز SolaX X3-MIC-10K-G2
اینورتر آنگرید سهفاز ۱۰ کیلووات از سری X3-MIC G2؛ مناسب سیستمهای فتوولتائیک مسکونی، تجاری و پروژههای خورشیدی با راندمان بالا و حفاظت IP66
ترکیب توان بالا، بازه MPPT گسترده و طراحی هوشمند
- ✓توان نامی خروجی 10,000W
- ✓حداکثر توان پیشنهادی PV تا 20kWp
- ✓دو MPPT مستقل
- ✓حداکثر ولتاژ ورودی PV برابر 1000V
- ✓بازه MPPT از 120 تا 980V
- ✓راندمان حداکثری تا 98.5%
- ✓حفاظت IP66
- ✓پشتیبانی از کنترل توان تزریقی به شبکه
10 kW
توان نامی
20 kWp
حداکثر PV پیشنهادی
98.5 %
راندمان حداکثری
IP66
سطح حفاظت
ویژگیهای کلیدی SolaX X3-MIC-10K-G2
توان PV تا 20 کیلووات
این مدل امکان اتصال آرایه خورشیدی با حداکثر توان پیشنهادی 20kWp را فراهم میکند و برای طراحی سیستمهای خورشیدی با ظرفیت بالاتر از توان نامی اینورتر مناسب است.
دو MPPT مستقل
دو ردیاب نقطه حداکثر توان با یک رشته برای هر MPPT، امکان مدیریت بهتر آرایههای خورشیدی با شرایط کاری متفاوت را فراهم میکنند.
راندمان بالا تا 98.5%
طراحی سری X3-MIC G2 برای دستیابی به راندمان حداکثری 98.5% انجام شده است تا انرژی تولیدی پنلها با تلفات کمتر به شبکه منتقل شود.
بازه وسیع MPPT
بازه ردیابی MPPT از 120 تا 980 ولت و ولتاژ راهاندازی 150 ولت، انعطاف مناسبی در طراحی رشتههای پنل و عملکرد در شرایط مختلف تابش ایجاد میکند.
حفاظت IP66
بدنه با سطح حفاظت IP66 برای مقاومت در برابر نفوذ گردوغبار و آب طراحی شده و امکان استفاده در محیطهای بیرونی را فراهم میکند.
کنترل توان تزریقی
اینورتر دارای قابلیت Built-in Export Power Control است و با تجهیزات اندازهگیری اختیاری میتواند برای مدیریت توان تزریقی به شبکه مورد استفاده قرار گیرد.
مانیتورینگ هوشمند

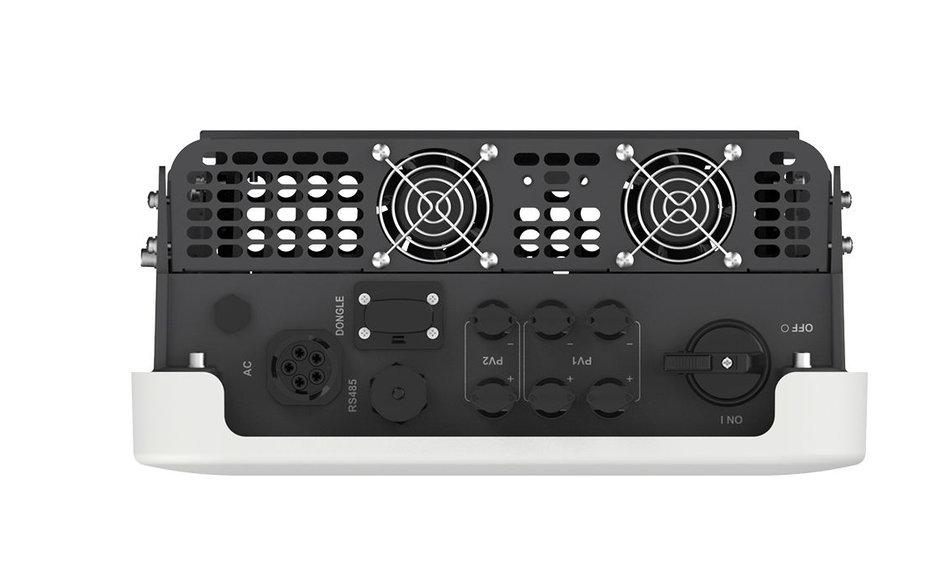

امکان پایش سیستم از طریق ارتباطات USB/RS485/DRM و دانگلهای مانیتورینگ اختیاری مانند WiFi، LAN و 4G فراهم شده است.
مناسب شبکه سهفاز
X3-MIC-10K-G2 یک اینورتر On-grid سهفاز است و با شبکههای 220/380V و 230/400V، مطابق پیکربندی شبکه و کد کشور، سازگار است.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | SolaX X3-MIC-10K-G2 |
| نوع | اینورتر متصل به شبکه سهفاز (On-grid) |
| توان نامی خروجی | 10000 W |
| توان ظاهری نامی | 10000 VA |
| حداکثر توان ظاهری خروجی | 11000 VA |
| راندمان حداکثری | 98.5% |
| راندمان اروپایی | 97.8% |
| مصرف در حالت آمادهبهکار شبانه | < 3 W |
| سطح حفاظت | IP66 |
| ورودی خورشیدی PV | |
| حداکثر توان پیشنهادی آرایه PV | 20 kWp |
| حداکثر ولتاژ ورودی PV | 1000 V DC |
| ولتاژ نامی ورودی PV | 640 V DC |
| محدوده ولتاژ کاری | 100–985 V DC |
| محدوده MPPT | 120–980 V DC |
| ولتاژ راهاندازی | 150 V DC |
| تعداد MPPT | 2 |
| تعداد رشته در هر MPPT | 1 / 1 |
| حداکثر جریان ورودی هر MPPT | 16 A / 16 A |
| حداکثر جریان اتصال کوتاه PV | 20 A / 20 A |
| خروجی AC | |
| توان نامی AC | 10000 W |
| حداکثر توان ظاهری AC | 11000 VA |
| جریان نامی خروجی | 15.2 A @ 220/380V ؛ 14.5 A @ 230/400V |
| حداکثر جریان پیوسته خروجی | 16.0 A |
| ولتاژ نامی AC | 3/N/PE, 220/380V؛ 230/400V |
| فرکانس نامی | 50/60 Hz (±5) |
| ضریب توان | 0.8 پیشفاز تا 0.8 پسفاز |
| THDi در توان نامی | < 3% |
| نوع فاز خروجی | سهفاز |
| ارتباطات و مانیتورینگ | |
| رابطهای ارتباطی | USB / RS485 / DRM |
| کنتور | اختیاری |
| مانیتورینگ | WiFi / LAN / 4G اختیاری |
| مدیریت بار هوشمند | پشتیبانی میشود |
| شرایط محیطی و فیزیکی | |
| دمای کاری | -30°C تا +60°C (کاهش توان بالاتر از 45°C) |
| حداکثر ارتفاع کاری | 4000 متر (کاهش توان بالاتر از 3000 متر) |
| رطوبت نسبی | 0 تا 100% |
| خنککاری | Smart Fan Cooling |
| ابعاد (W×H×D) | 342 × 434 × 156 mm |
| وزن خالص | 17 kg |
سیستم حفاظت و ایمنی
حفاظت اضافه/کمولتاژ
حفاظت ایزولاسیون DC
حفاظت پلاریته معکوس DC
مانیتورینگ شبکه
مانیتورینگ تزریق DC
تشخیص جریان باقیمانده
حفاظت ضد جزیرهای
حفاظت اضافهدما
SPD نوع II در DC/AC
AFCI اختیاری
کنترل جریان برگشتی
حفاظت اضافهجریان خروجی
دانلود دیتاشیت محصول
برای مشاهده جزئیات فنی رسمی SolaX X3-MIC-10K-G2، دیتاشیت سازنده را مشاهده کنید.
مشاهده دیتاشیت PDFنظرات
