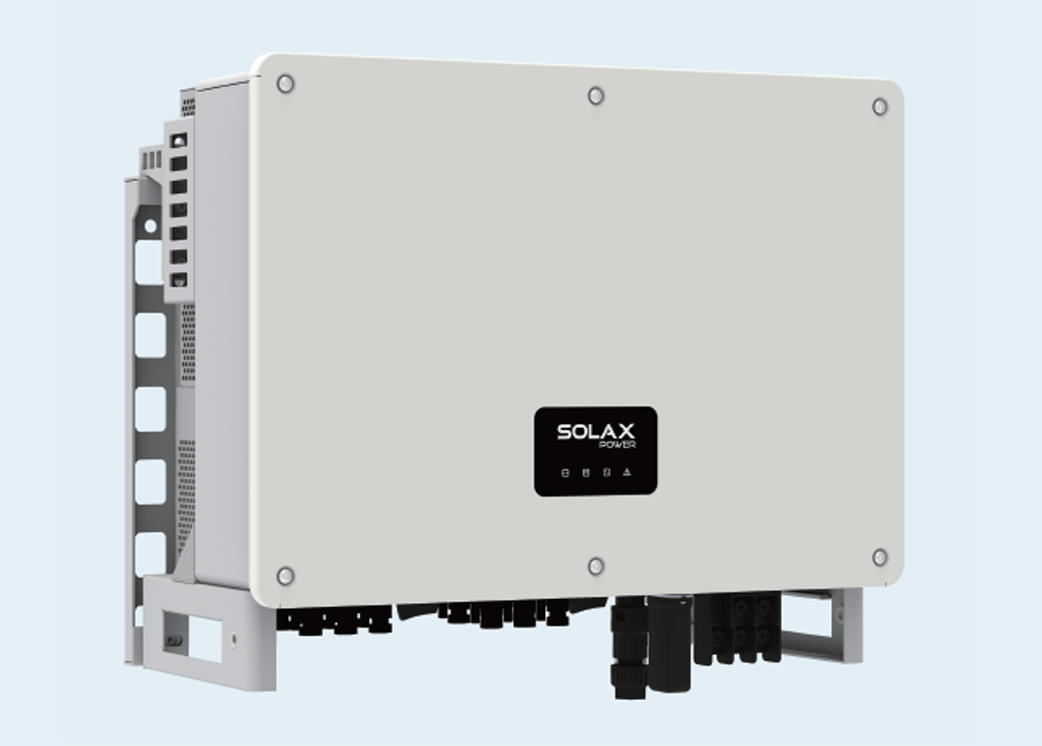

اینورتر 50 کیلووات متصل به شبکه سه فاز سولاکس (SOLAX) مدل X3-MGA-50K-G2
Three-phase C&I On-grid Inverter
برند:SOLAX
توضیحات
⚡ اینورتر متصل به شبکه سهفاز 50 کیلووات
اینورتر متصل به شبکه سهفاز سولاکس SolaX X3-MGA-50K-G2 EU
اینورتر خورشیدی سهفاز On-Grid از سری X3-MEGA G2، مناسب پروژههای تجاری و صنعتی، با 5 ترکر MPPT، قابلیت اتصال آرایه PV تا 75 کیلووات و راندمان اروپایی 98.1 درصد.
راهکار حرفهای برای نیروگاههای خورشیدی تجاری و صنعتی
-
✓توان نامی 50 کیلووات
-
✓حداکثر توان پیشنهادی PV برابر 75 kWp
-
✓5 ترکر MPPT مستقل، هرکدام 2 رشته
-
✓حداکثر جریان 32A برای هر MPPT
-
✓حداکثر ولتاژ ورودی PV برابر 1100V
-
✓راندمان حداکثر 98.4%
-
✓راندمان اروپایی 98.1%
-
✓حفاظت IP66 و SPD نوع II در DC و AC
50 kW
توان نامی
75 kWp
حداکثر PV پیشنهادی
5 MPPT
ترکر مستقل
98.1 %
راندمان اروپایی
ویژگیهای کلیدی SolaX X3-MGA-50K-G2 EU
5 ترکر MPPT با جریان 32 آمپر
مجهز به 5 ترکر MPPT و 2 رشته برای هر ترکر. حداکثر جریان ورودی هر MPPT برابر 32A و حداکثر جریان اتصال کوتاه هر MPPT برابر 46A است؛ مناسب برای آرایههای خورشیدی با طراحیهای متنوع.
راندمان بالا
راندمان حداکثر 98.4 درصد و راندمان اروپایی 98.1 درصد، برای کاهش تلفات تبدیل انرژی و افزایش بازده سیستم خورشیدی.
قابلیت Oversizing تا 150 درصد
امکان اتصال آرایه PV تا 75 کیلووات برای این مدل 50 کیلوواتی، با پشتیبانی از طراحی سیستم با ظرفیت DC بالاتر نسبت به توان AC نامی.
کنترل توان خروجی و تنظیم از راه دور
دارای قابلیت کنترل توان صادراتی (Export Power Control) و امکان تنظیم و ارتقای نرمافزاری از راه دور برای مدیریت بهتر نیروگاه.
خنککاری هوشمند با هوا
سیستم Smart Air Cooling برای دفع حرارت و افزایش طول عمر فنها طراحی شده و به کاهش وزن و ابعاد سیستم خنککاری کمک میکند.
تشخیص منحنی I-V
قابلیت تشخیص و بررسی منحنی I-V برای کمک به عیبیابی آرایه خورشیدی و شناسایی مشکلات عملکردی پنلها و رشتهها.
پایش جریان رشتهها
مانیتورینگ جریان رشتهها و امکان پایش عملکرد ورودیهای PV برای کنترل بهتر وضعیت آرایه خورشیدی.
جبران توان راکتیو در شب
پشتیبانی از Night-time Reactive Power Compensation برای کمک به مدیریت توان راکتیو در زمان عدم تولید انرژی خورشیدی.
کاربرد و انعطافپذیری
I
نیروگاههای خورشیدی تجاری
مناسب برای پروژههای تجاری و ساختمانی که نیاز به تولید برق خورشیدی سهفاز و اتصال مستقیم به شبکه دارند.
II
پروژههای صنعتی
توان نامی 50 کیلووات و ساختار چند MPPT، انتخابی مناسب برای پروژههای صنعتی با آرایههای PV بزرگ و شرایط نصب متنوع.
III
طراحی آرایههای متنوع
پنج MPPT مستقل با دو رشته برای هر MPPT، انعطاف بیشتری برای مدیریت آرایههایی با جهتگیری یا شرایط متفاوت فراهم میکند.
IV
مدیریت هوشمند و پایش
با رابطهای RS485، DRM و DI/DO و قابلیت تنظیم و ارتقای از راه دور، امکان مدیریت و پایش حرفهای سیستم فراهم میشود.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | SolaX X3-MGA-50K-G2 EU |
| نوع | اینورتر متصل به شبکه سهفاز (Three-phase On-grid) |
| توان نامی AC | 50 kW |
| حداکثر توان ظاهری خروجی | 55 kVA |
| ولتاژ نامی AC | 3 / (N) / PE, 230/400 V |
| فرکانس نامی | 50 Hz / 60 Hz |
| بازه فرکانس AC | 50±5 Hz / 60±5 Hz |
| ضریب توان قابل تنظیم | 0.8 پسفاز تا 0.8 پیشفاز |
| ورودی خورشیدی PV | |
| حداکثر توان پیشنهادی آرایه PV | 75 kWp |
| حداکثر ولتاژ ورودی PV | 1100 V DC |
| ولتاژ نامی ورودی PV | 600 V DC @ 230V AC |
| محدوده ولتاژ کاری | 200 ~ 1000 V DC |
| محدوده MPPT | 180 ~ 1000 V DC |
| ولتاژ راهاندازی | 200 V DC |
| تعداد MPPT | 5 |
| تعداد رشته برای هر MPPT | 2 |
| حداکثر جریان ورودی هر MPPT | 32 A DC |
| حداکثر جریان اتصال کوتاه هر MPPT | 46 A DC |
| خروجی AC | |
| جریان نامی خروجی @ 230V | 72.5 A |
| حداکثر جریان پیوسته خروجی @ 230V | 79.7 A |
| ولتاژ شبکه | 3W / (N) / PE, 230/400 V AC |
| توان ظاهری نامی | 50 kVA |
| حداکثر توان ظاهری | 55 kVA |
| راندمان | |
| حداکثر راندمان | 98.4% |
| راندمان اروپایی (ηEU) | 98.1% |
| شرایط محیطی و فیزیکی | |
| درجه حفاظت | IP66 |
| دمای کاری | -25°C تا +60°C |
| حداکثر ارتفاع نصب | 4000 متر |
| رطوبت نسبی | 4% تا 100% RH (با تراکم) |
| ابعاد (W × H × D) | 630 × 521 × 286 mm |
| وزن خالص | 44.5 kg |
| روش خنککاری | Smart Air Cooling |
| مصرف توان در شب | < 2 W |
| توپولوژی | Non-isolated |
| ارتباطات و مانیتورینگ | |
| رابطهای ارتباطی | RS485, DRM, DI/DO |
| کنترل توان صادراتی | Built-in Export Power Control |
| تنظیم و ارتقای از راه دور | پشتیبانی میشود |
| استانداردها و حفاظت | |
| حفاظت اضافه ولتاژ | DC Type II / AC Type II SPD |
| AFCI | اختیاری |
| Anti-PID | خارجی |
| استانداردها | IEC/EN 62109-1/-2, EN 50549, VDE4105, IEC 61727, IEC 62116, EN 50530 |
سیستم حفاظت و ایمنی
حفاظت اضافه/کاهش ولتاژ
حفاظت ایزولاسیون DC
حفاظت قطبیت معکوس DC
پایش شبکه برق
پایش تزریق DC
پایش جریان برگشتی
تشخیص جریان باقیمانده
حفاظت دمای بیش از حد
حفاظت اضافه جریان AC
حفاظت اتصال کوتاه AC
SPD نوع II در DC و AC
درجه حفاظت IP66
دیتاشیت رسمی محصول
مشخصات این صفحه بر اساس دیتاشیت رسمی SolaX X3-MEGA G2 و اطلاعات سازنده تنظیم شده است.
