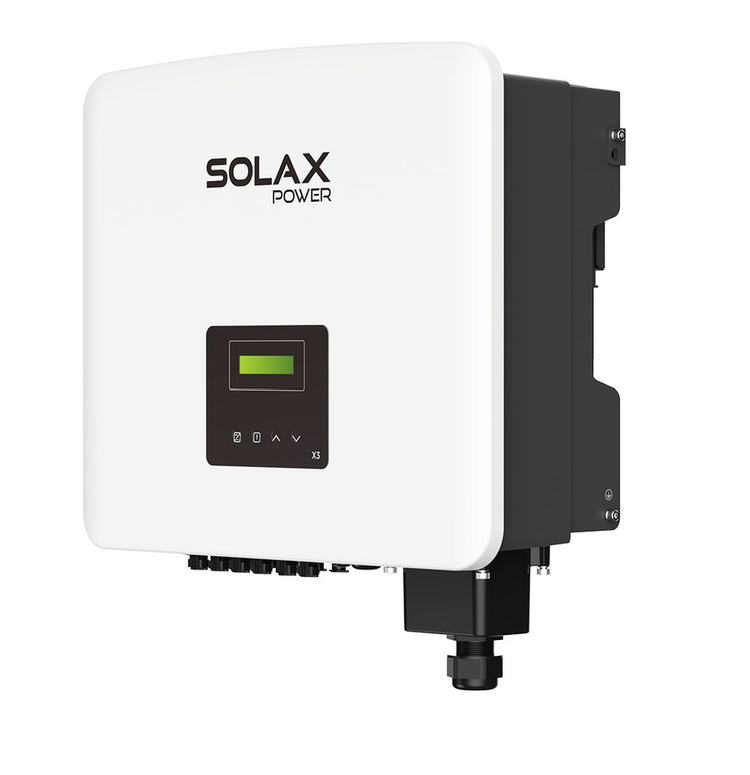

اینورتر خورشیدی سولاکس 15 کیلووات آنگرید سه فاز مدل SOLAX X3-PRO-15K-G2
Inverter-SOLAX X3-PRO-15K-G2
برند:SOLAX
توضیحات
☀ اینورتر آنگرید سهفاز 15 کیلووات
اینورتر خورشیدی سولاکس SolaX X3-PRO-15K-G2
اینورتر متصل به شبکه سهفاز با توان نامی 15 کیلووات، ورودی PV تا 22.5 کیلووات، دو MPPT مستقل، جریان ورودی بالا تا 32 آمپر برای هر MPPT و راندمان حداکثری 98.3 درصد
راهکار حرفهای برای نیروگاههای خورشیدی تجاری و صنعتی
- ✓ توان نامی خروجی 15kW
- ✓ حداکثر توان پیشنهادی PV برابر 22.5kWp
- ✓ دو MPPT مستقل با آرایش 2 رشته در هر MPPT
- ✓ حداکثر جریان ورودی 32A برای هر MPPT
- ✓ حداکثر ولتاژ DC برابر 1100V
- ✓ راندمان حداکثری 98.3%
- ✓ حفاظت IP66 برای نصب در فضای مناسب
- ✓ طراحی سهفاز برای اتصال به شبکه
15 kW
توان نامی
22.5 kWp
حداکثر PV پیشنهادی
1100 V
حداکثر ورودی DC
98.3 %
راندمان حداکثری
ویژگیهای کلیدی SolaX X3-PRO-15K-G2
ورودی خورشیدی قدرتمند
پشتیبانی از حداکثر توان پیشنهادی آرایه خورشیدی تا 22.5 کیلوواتپیک و حداکثر ولتاژ ورودی 1100 ولت DC. بازه عملکرد ورودی 135 تا 985 ولت و بازه MPPT برابر 160 تا 980 ولت است.
دو MPPT مستقل
دارای 2 ردیاب نقطه حداکثر توان با آرایش 2 رشته برای هر MPPT. حداکثر جریان ورودی هر MPPT برابر 32 آمپر و حداکثر جریان اتصال کوتاه هر MPPT برابر 40 آمپر است.
راندمان بالا
راندمان حداکثری 98.3 درصد و راندمان اروپایی 97.8 درصد، با هدف کاهش تلفات تبدیل انرژی و افزایش بهرهوری سیستم خورشیدی.
خروجی سهفاز متصل به شبکه
خروجی سهفاز با ولتاژ نامی 220/380 یا 230/400 ولت و فرکانس 50/60 هرتز. توان نامی خروجی 15 کیلووات و توان ظاهری حداکثر 16.5kVA است.
حفاظت IP66
بدنه با درجه حفاظت IP66 برای مقاومت بهتر در برابر نفوذ گردوغبار و آب، مناسب برای پروژههای خورشیدی با شرایط محیطی متنوع.
کیفیت توان و کنترل شبکه
THDi کمتر از 3 درصد و محدوده قابل تنظیم ضریب توان از 0.8 پسفاز تا 0.8 پیشفاز، مناسب برای مدیریت توان راکتیو و الزامات اتصال به شبکه.
مزایا و کاربردهای محصول
I
نیروگاه خورشیدی تجاری
مناسب برای پروژههای تجاری و صنعتی که به یک اینورتر سهفاز 15 کیلووات با ظرفیت ورودی PV بالا نیاز دارند.
II
سیستمهای خورشیدی متصل به شبکه
برای تبدیل انرژی DC پنلها به برق AC سهفاز و تزریق توان تولیدی به شبکه در چارچوب الزامات محلی اتصال به شبکه.
III
انعطاف در طراحی آرایه PV
دو MPPT مستقل و جریان 32 آمپر برای هر MPPT امکان طراحی منعطفتر رشتههای پنل و مدیریت بهتر شرایط مختلف تابش را فراهم میکند.
IV
پروژههای با ظرفیت PV بالاتر از توان AC
پشتیبانی از آرایه خورشیدی پیشنهادی تا 22.5kWp، امکان استفاده مؤثرتر از ظرفیت پنلها در شرایط تابش متغیر را فراهم میکند.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | SolaX X3-PRO-15K-G2 |
| نوع | اینورتر خورشیدی آنگرید سهفاز (Grid-tied) |
| توان نامی خروجی | 15 kW |
| حداکثر توان ظاهری خروجی | 16.5 kVA |
| فاز خروجی | Three-phase |
| ولتاژ نامی AC | 3/N/PE, 220/380V یا 230/400V |
| فرکانس نامی | 50 / 60 Hz |
| جریان نامی خروجی | 22.8A / 21.8A |
| حداکثر جریان پیوسته خروجی | 24.2A |
| THDi در توان نامی | < 3% |
| محدوده ضریب توان | 0.8 پسفاز تا 0.8 پیشفاز |
| ورودی خورشیدی PV | |
| حداکثر توان پیشنهادی آرایه PV | 22.5 kWp |
| حداکثر ولتاژ ورودی PV | 1100 V DC |
| ولتاژ نامی PV | 650 V DC |
| محدوده ولتاژ عملکرد | 135 ~ 985 V DC |
| محدوده ولتاژ MPPT | 160 ~ 980 V DC |
| ولتاژ راهاندازی | 200 V DC |
| تعداد MPPT | 2 |
| تعداد رشته در هر MPPT | 2 / 2 |
| حداکثر جریان ورودی هر MPPT | 32 A |
| حداکثر جریان اتصال کوتاه هر MPPT | 40 A |
| راندمان | |
| حداکثر راندمان | 98.3% |
| راندمان اروپایی | 97.8% |
| شرایط محیطی و مکانیکی | |
| درجه حفاظت | IP66 |
| دمای کاری | -30°C تا +60°C |
| حداکثر ارتفاع کاری | 4000 متر |
| رطوبت نسبی | 0 تا 100% RH (طبق دیتاشیت؛ وابسته به شرایط چگالش) |
| ابعاد (عرض × ارتفاع × عمق) | 482 × 417 × 186 mm |
| وزن خالص | 28 kg |
| نوع خنککاری | خنککاری هوشمند |
| توپولوژی | Transformerless / Non-isolated |
| ارتباطات و حفاظت | |
| رابط ارتباطی | RS485 / DRM |
| WiFi / LAN / 4G | از طریق دانگلهای اختیاری |
| مصرف شبانه | < 3 W |
| حفاظت اضافه/کاهش ولتاژ | دارد |
| حفاظت عایقی DC | دارد |
| حفاظت پلاریته معکوس DC | دارد |
| مانیتورینگ شبکه | دارد |
| تشخیص جریان نشتی | دارد |
| حفاظت اضافهدما | دارد |
| حفاظت اضافهجریان و اتصال کوتاه AC | دارد |
| حفاظت ضد جزیرهای | فعال |
| SPD | DC نوع II / AC نوع II |
| AFCI | اختیاری |
سیستم حفاظت و ایمنی
حفاظت اضافه و کاهش ولتاژ
حفاظت پلاریته معکوس DC
حفاظت عایقی DC
حفاظت اضافهجریان AC
حفاظت اتصال کوتاه AC
حفاظت اضافهدما
تشخیص جریان نشتی
مانیتورینگ شبکه
حفاظت ضد جزیرهای
SPD نوع II در DC و AC
درجه حفاظت IP66
AFCI بهصورت اختیاری
دیتاشیت رسمی محصول
برای بررسی مشخصات کامل و الزامات نصب، به دیتاشیت رسمی SolaX X3-PRO G2 مراجعه کنید.
