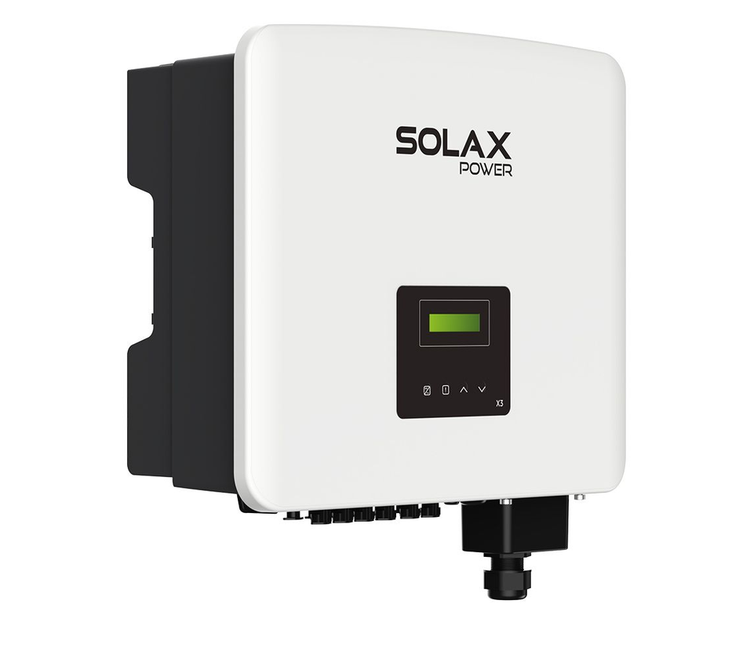

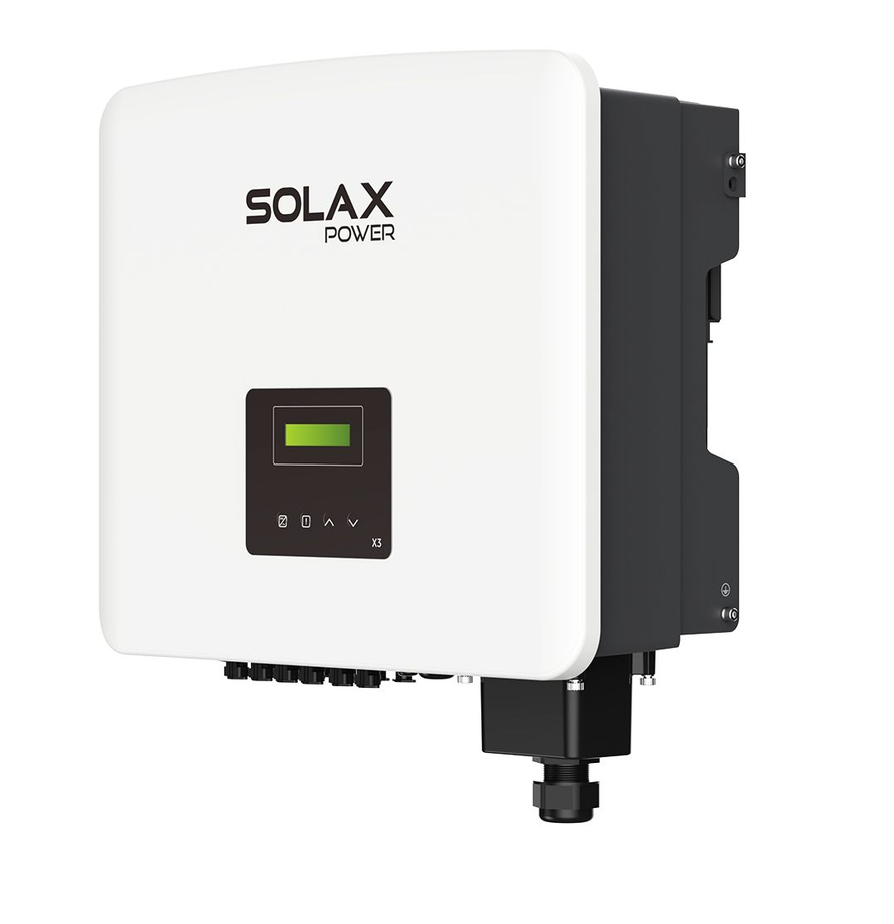

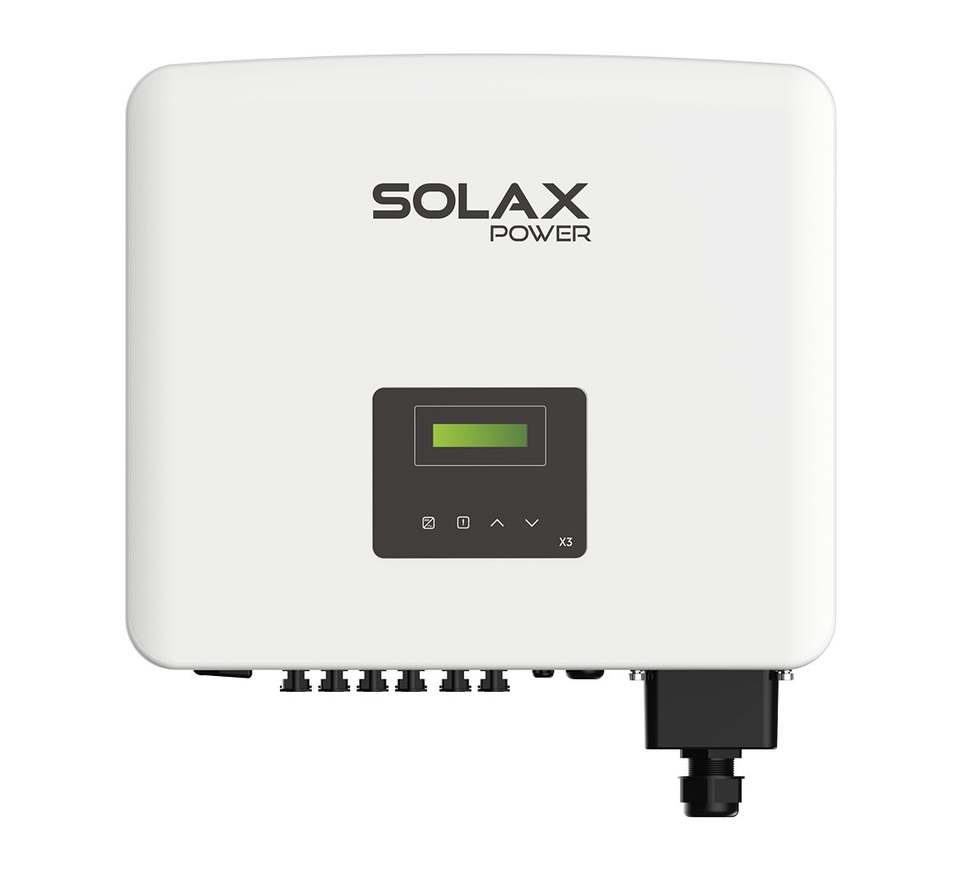

اینورتر 20کیلووات سه فاز SOLAX مدل X3-PRO-20K-G2
X3-PRO-20K-G2 Inverter
برند:SOLAX
توضیحات
اینورتر خورشیدی آنگرید سه فاز 20 کیلووات
اینورتر متصل به شبکه سولاکس SolaX X3-PRO-20K-G2
اینورتر استرینگ متصل به شبکه سهفاز نسل دوم (G2) با 2 ترکر MPPT پرتوان (32A)، بازدهی حداکثری 98.3%، پشتیبانی از 150% اورسایز DC، حفاظت IP66 و کنترل هوشمند تزریق توان به شبکه
نسل دوم X3-PRO با جریان ورودی 32 آمپر و پشتیبانی از پنلهای پرتوان
- توان نامی خروجی 20kW / 20kVA
- حداکثر توان ظاهری 22kVA (110% اضافه بار)
- دو ترکر MPPT مستقل (4 استرینگ 2/2)
- جریان ورودی 32 آمپر به ازای هر MPPT
- حداکثر توان آرایه PV تا 30kWp (150% DC)
- سرج ارستر داخلی Type II برای AC و DC
- درجه حفاظت عایقی و محیطی IP66
- کنترل یکپارچه تزریق توان (Export Control)
20 kW
توان نامی AC
30 kWp
حداکثر PV ورودی
32 A
جریان هر MPPT
98.3 %
بیشینه بازدهی
ویژگیهای کلیدی اینورتر SolaX X3-PRO-20K-G2
دو ترکر MPPT با جریان 32 آمپر
مجهز به ۲ ردیاب مستقل نقطه حداکثر توان با ظرفیت پذیرش ۳۲ آمپر به ازای هر ترکر (سازگار کامل با پنلهای دوطرفه و نسل جدید توان بالای ۶۰۰ وات و سلولهای ۲۱۰ میلیمتری). پشتیبانی از ۴ استرینگ و حداکثر ولتاژ مدار باز ۱۱۰۰ ولت DC.
۱۵۰٪ اورسایز DC و ۱۱۰٪ اضافه بار AC
پشتیبانی از اتصال پنلهای خورشیدی تا ۳۰ کیلووات پیک (۱۵۰٪ ظرفیت نامی) برای بیشترین تولید انرژی در ساعات صبحگاهی و بعدازظهر، همراه با توان خروجی پیوسته ۲۲ کیلوولتآمپر (۱۱۰٪ اورلودینگ) برای تزریق حداکثری به شبکه سراسری برق.
اسکن سراسری MPP (Global MPP Scan)
قابلیت داخلی اسکن جامع منحنی I-V در شرایط سایهاندازی جزئی یا کثیفی پنلها؛ اینورتر بلافاصله نقطه کارکرد بهینه واقعی را پیدا کرده و مانع از گیر افتادن در قلههای محلی کاذب و افت راندمان تولید نیروگاه میشود.
ولتاژ راهاندازی پایین و بازه کاری وسیع
شروع تولید برق در ولتاژ ۲۰۰ ولت و دامنه کاری وسیع ۱۶۰ تا ۹۸۰ ولت DC ترکر MPPT؛ عملکرد طولانیتر در طول شبانهروز و استخراج حداکثر کیلووات ساعت برق در شرایط تابش ضعیف، هوای ابری و ساعات گرگومیش روز.
کنترل داخلی تزریق به شبکه (Zero Export)
پشتیبانی کامل از قابلیت داخلی مدیریت و محدودسازی تزریق توان (Export Power Control) با اتصال به اسمارتمتر، جهت مدیریت توان در پروژههای خودمصرفی، کارخانجات و ساختمانهای تجاری با محدودیت تزریق به شبکه برق.
درجه حفاظت عایقی IP66
بدنه مقاوم آلومینیومی دایکست با استاندارد حفاظت صنعتی IP66؛ کاملاً ضد آب و گرد و غبار، مناسب برای نصب در فضای باز، پشتبامها، محیطهای صنعتی خورنده، بیابانی و مناطق با رطوبت و ریزگرد بالا.
سرج ارستر داخلی Type II و حفاظت AFCI
مجهز به برقگیرهای پیشرفته سرج ولتاژ کلاس II در هر دو بخش ورودی DC و خروجی AC به همراه قابلیت تشخیص سریع خطای جرقه و خطای قوس الکتریکی (AFCI اختیاری) جهت ارتقای ایمنی ضدانفجار و ضدحریق سیستم.
مانیتورینگ ابری ۲۴ ساعته و Smart Load
پشتیبانی از دانگلهای ماژولار Pocket WiFi / LAN / 4G با امکان پایش برخط عملکرد و عیبیابی هوشمند در اپلیکیشن و وبسایت SolaX Cloud، با امکان یکپارچهسازی با پمپهای حرارتی (Heat Pump) و شارژرهای EV.
قابلیتهای هوشمند و کاربردها
I
نیروگاههای خورشیدی متصل به شبکه (On-Grid)
عملکرد کاملاً اتوماتیک با همگامسازی سریع با شبکه سراسری برق سه فاز (400/230V یا 380/220V) و تزریق برق تولیدی با بالاترین ضریب توان و کمترین اعوجاج هارمونیکی (THDi کمتر از ۳٪) مطابق استانداردهای توانیر و ساتبا.
II
پروژههای صنعتی و تجاری خودمصرفی (C&I)
انتخابی ایدهآل برای کارخانجات، کارگاهها، مجتمعهای تجاری و کشاورزی جهت کاهش چشمگیر هزینههای برق مصرفی در ساعات پیک مصرف روزانه و مدیریت هوشمند جریان بار با ماژول کنترلی CT یا چیتمتر سه فاز.
III
تشخیص هوشمند منحنی I-V از راه دور
پشتیبانی از تکنولوژی اسکن پیشرفته و تشخیص خودکار عیب در خطوط استرینگ خورشیدی (Smart I-V Curve Diagnosis)؛ شناسایی خطاهای ماژولها، سوختگی دیودها و اتصالات سست بدون نیاز به حضور فیزیکی در سایت نیروگاه.
IV
طراحی فشرده با دانسیته توان فوقالعاده
بهرهمندی از خنککاری هوشمند Smart Fan Cooling و ابعاد بسیار فشرده با وزن تنها ۲۶ کیلوگرم؛ قابلیت نصب آسان توسط تکنسین بدون نیاز به جرثقیل و اشغال حداقل فضا روی دیوارهها و سازههای نیروگاهی.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی و سازنده | |
| مدل اینورتر | SolaX X3-PRO-20K-G2 |
| نوع اینورتر | متصل به شبکه سه فاز بدون ترانسفورماتور (Transformerless On-Grid) |
| توان نامی خروجی AC | 20,000 W (20 kW) |
| حداکثر توان ظاهری AC | 22,000 VA (22 kVA) |
| بیشینه بازدهی (Max Efficiency) | 98.30% |
| بازدهی اروپایی (Euro Efficiency) | 97.80% |
| درجه حفاظت محفظه (IP) | IP66 (مناسب برای نصب Outdoor و Indoor) |
| ورودی خورشیدی (DC Input) | |
| حداکثر توان پیشنهادی آرایه PV | 30,000 Wp (30 kWp) - 150% DC Oversizing |
| حداکثر ولتاژ ورودی DC (Voc) | 1100 V |
| ولتاژ نامی ورودی DC | 650 V |
| ولتاژ راهاندازی (Start-up Voltage) | 200 V |
| محدوده ولتاژ کاری MPPT | 160V - 980V DC |
| تعداد ردیاب MPPT مستقل | 2 عدد |
| تعداد رشته (Strings) به ازای هر MPPT | 2 / 2 (مجموعاً 4 رشته ورودی) |
| حداکثر جریان ورودی هر MPPT | 32 A / 32 A |
| حداکثر جریان اتصال کوتاه هر MPPT | 40 A / 40 A |
| خروجی متناوب (AC Output - اتصال به شبکه) | |
| ولتاژ نامی شبکه AC | 3/N/PE, 230/400 V | 3/N/PE, 220/380 V |
| فرکانس نامی شبکه | 50Hz / 60Hz (بازه 45Hz تا 55Hz / 55Hz تا 65Hz) |
| جریان نامی خروجی AC | 30.3 A (در ولتاژ 380V) / 29.0 A (در ولتاژ 400V) |
| حداکثر جریان پیوسته خروجی AC | 33.6 A |
| ضریب توان خروجی (Power Factor) | 0.8 پیشفاز تا 0.8 پسفاز (قابل تنظیم) |
| اعوجاج هارمونیک کل (THDi) | < 3% در توان نامی |
| ارتباطات و امکانات هوشمند | |
| نمایشگر و نشانگرها | LED Indicators + LCD / اپلیکیشن موبایل |
| پورتهای ارتباطی استاندارد | RS485 / DRM / USB / پورت Meter جهت Zero Export |
| ماژولهای مانیتورینگ آنلاین | Pocket WiFi / Pocket LAN / Pocket 4G (اختیاری) |
| پلتفرم مانیتورینگ ابری | SolaX Cloud (پایش و کنترل ۲۴ ساعته تحت وب و اپلیکیشن) |
| مشخصات مکانیکی و شرایط محیطی | |
| ابعاد (عرض × ارتفاع × عمق) | 482 × 417 × 181 mm |
| وزن خالص | 26.0 kg |
| محدوده دمای عملکرد | -30°C تا +60°C (کاهش توان بالای 45°C) |
| رطوبت نسبی مجاز | 0% تا 100% (Condensing) |
| حداکثر ارتفاع نصب مجاز | 4000 متر (کاهش توان بالای 3000 متر) |
| سیستم خنککاری | خنککاری هوشمند با فن (Smart Fan Cooling) |
| مصرف توان در حالت آمادهبهکار (شب) | کمتر از 3 وات |
| میزان نویز صوتی | کمتر از 55 دسیبل |
سیستم جامع ایمنی و حفاظت
حفاظت پلاریته معکوس DC
کلید قطع زیر بار DC (DC Switch)
سرج ارستر داخلی DC Type II
سرج ارستر داخلی AC Type II
حفاظت اتصال کوتاه خروجی AC
حفاظت اضافه دمای داخلی
حفاظت اضافهجریان خروجی AC
پایش مقاومت عایقی DC (Isolation)
حفاظت جریان نشتی (RCD)
حفاظت ضد جزیرهای (Anti-Islanding)
پایش تزریق جریان DC به شبکه
حفاظت خطای قوس الکتریکی (AFCI اختیاری)
دانلود دیتاشیت اینورتر SolaX X3-PRO G2
برای دریافت اطلاعات تکمیلی، استانداردها و نمودارهای راندمان، کاتالوگ فنی را دریافت کنید
