اینورتر خورشیدی سولاکس 25کیلووات آنگرید سه فاز مدل X3-PRO-25K-G2
X3-PRO-25K-G2
برند:SOLAX
توضیحات
اینورتر آنگرید سهفاز 25 کیلووات

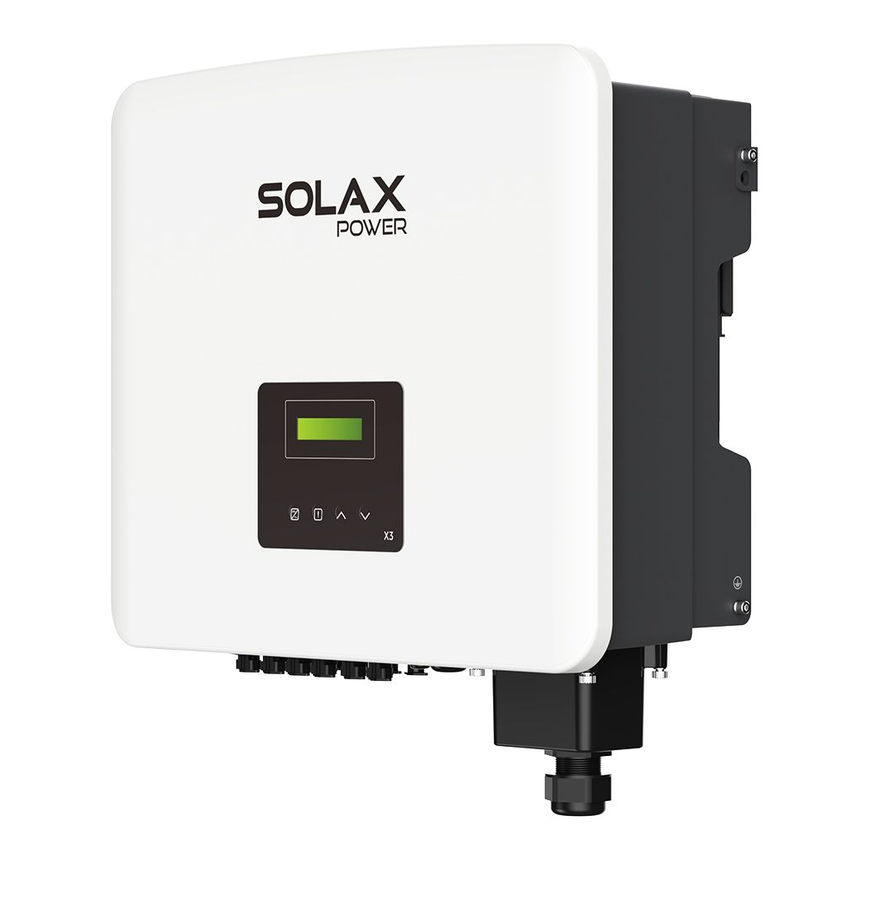

اینورتر متصل به شبکه سولاکس SolaX X3-PRO-25K-G2
اینورتر استرینگ سهفاز پیشرفته با راندمان حداکثری 98.5%، مجهز به 3 ردیاب نقطه حداکثر توان (MPPT)، جریان ورودی 32 آمپر به ازای هر ترکر، کنترل تزریق هوشمند، درجه حفاظتی IP66 و اورسایزینگ 150% ورودی DC
ویژگیهای برجسته نسل جدید X3-PRO G2
- توان نامی خروجی 25 کیلووات سهفاز
- 3 ترکر MPPT با 6 ورودی استرینگ
- راندمان حداکثری خیرهکننده 98.5%
- پشتیبانی از پنلهای پرتوان (32A هر MPPT)
- 150% اورسایزینگ DC و 110% اضافه بار AC
- سرج ارستر داخلی تایپ II در ورودی و خروجی
- درجه حفاظت عایقی و محیطی IP66
- پایش و مانیتورینگ هوشمند 24 ساعته
25 kW
توان خروجی نامی
37.5 kWp
حداکثر توان پنل (PV)
3 MPPT
ردیاب مستقل توان
98.5 %
راندمان حداکثری
ویژگیهای کلیدی اینورتر SolaX X3-PRO-25K-G2

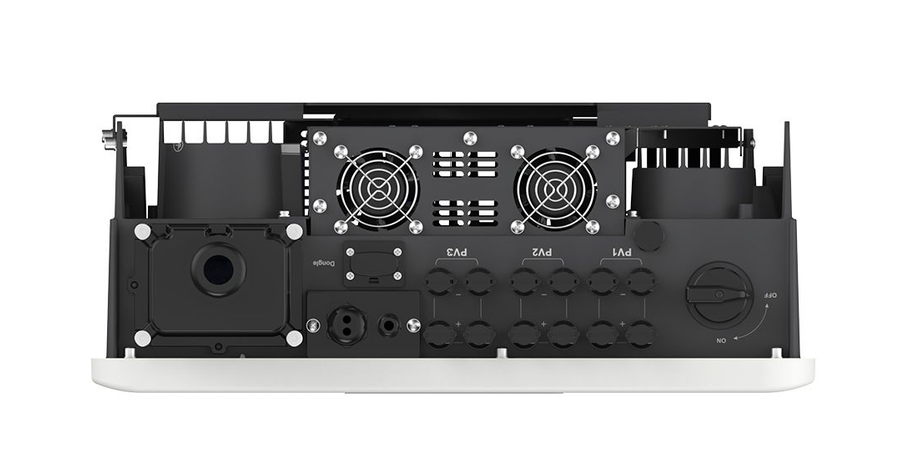

۳ ترکر MPPT مستقل (۶ استرینگ)
بهرهمندی از ۳ ردیاب مجزای نقطه حداکثر توان، هر کدام مجهز به ۲ ورودی استرینگ (مجموعاً ۶ استرینگ). این ساختار امکان چیدمان پنلها در ۳ زاویه یا جهت جغرافیایی مختلف را بدون افت راندمان سیستم فراهم میسازد.
جریان ورودی بالا (32A به ازای هر MPPT)
سازگاری کامل با نسل جدید پنلهای خورشیدی پرتوان و سلولهای بزرگ (مانند 182mm و 210mm) با پشتیبانی از حداکثر جریان ورودی ۳۲ آمپر و جریان اتصال کوتاه ۴۰ آمپر برای هر ترکر MPPT.
اورسایزینگ ۱۵۰٪ و اضافه بار ۱۱۰٪ خروجی
قابلیت اتصال آرایه خورشیدی تا ۳۷.۵ کیلوواتپیک (۱۵۰٪ توان نامی) به همراه توانایی تولید خروجی AC مداوم تا ۲۷.۵ کیلوولتآمپر (۱۱۰٪ اضافه بار) برای حداکثر کردن استحصال انرژی در ساعات ابری و اوج تولید.
اسکن سراسری توان (Global MPP Scan)
قابلیت اسکن سراسری منحنی توان برای شناسایی دقیق نقطه توان حداکثری واقعی در شرایط سایهاندازیهای موضعی، گردوغبار و چیدمانهای پیچیده پشتبام جهت جلوگیری از به دام افتادن در نقاط بیشینه محلی.
حفاظت صاعقهگیر تایپ ۲ (Type II SPD)
مجهز به ارسترهای اضافه ولتاژ Type II در هر دو بخش ورودی جریان مستقیم (DC) و خروجی جریان متناوب (AC) جهت حفاظت تمامعیار در برابر نوسانات شدید ناشی از رعدوبرق و شوکهای شبکه الکتریکی.
درجه حفاظت IP66 و مقاومت محیطی بالا
بدنه آلومینیومی مستحکم و آببندی با استاندارد IP66 امکان نصب آسان در فضای باز و محیطهای خشن صنعتی با بازه دمایی گسترده از ۳۰- تا ۶۰+ درجه سانتیگراد را بدون نیاز به سایهبان اختصاصی فراهم میکند.
کنترل توان تزریقی داخلی (Export Control)
دارای سیستم کنترل محدودیت توان تزریقی توکار برای مدیریت یا صفر کردن تزریق به شبکه برق در پروژههای خودمصرفی یا انطباق با قوانین و محدودیتهای شرکت توزیع برق منطقهای.
مدیریت هوشمند بار و پایش جامع
امکان مدیریت بارهای هوشمند (مانند شارژر خودرو برقی و پمپ حرارتی) به همراه قابلیت نظارت ۲۴ ساعته و بهروزرسانی ابری از راه دور از طریق ماژولهای ارتباطی Pocket WiFi / LAN / 4G.
فناوریها و عملکردهای هوشمند
I
راندمان بالای اروپایی 98.0%
طراحی پیشرفته مدار اینورتر و استفاده از قطعات الکترونیک قدرت تراز اول اروپایی، حداکثر راندمان ۹۸.۵ درصد و راندمان استاندارد اروپایی ۹۸.۰ درصد را برای تضمین حداکثر بازگشت سرمایه در طول دوره بهرهبرداری ارائه میدهد.
II
پشتیبانی از حفاظت قوس الکتریکی (AFCI)
پشتیبانی اختیاری از سامانه تشخیص خطای جرقه و قوس الکتریکی (AFCI) با الگوریتمهای هوش مصنوعی که در کسری از ثانیه با قطع مسیر DC از بروز خطرات آتشسوزی در استرینگها جلوگیری میکند.
III
بازه ولتاژ وسیع MPPT (از ۱۶۰ تا ۹۸۰ ولت)
ولتاژ راهاندازی فوقالعاده پایین ۲۰۰ ولت و دامنه کاری وسیع ردیاب توان (160V-980V) باعث میشود اینورتر زودتر از رقبا در اول صبح روشن شده و در غروب نیز دیرتر خاموش گردد.
IV
طراحی فشرده با چگالی توان بسیار بالا
تلفیق فناوری خنککاری هوشمند Smart Cooling، کاهش ابعاد فیزیکی و وزن تنها ۲۸ کیلوگرم باعث شده نصب و راهاندازی این دستگاه توسط یک یا دو تکنسین به سادهترین شکل ممکن انجام پذیرد.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی و خروجی AC | |
| مدل اینورتر | SolaX X3-PRO-25K-G2 |
| نوع سیستم | متصل به شبکه سهفاز (On-Grid String Inverter) |
| توان نامی خروجی AC | 25,000W / 25kW |
| حداکثر توان ظاهری AC | 27,500VA (110% Overload) |
| ولتاژ نامی شبکه AC | 3/N/PE, 220/380V, 230/400V |
| فرکانس نامی شبکه | 50Hz / 60Hz (±5Hz) |
| جریان نامی خروجی AC | 37.9A |
| حداکثر جریان خروجی مداوم AC | 41.8A |
| ضریب توان (Power Factor) | 0.8 پیشفاز تا 0.8 پسفاز (قابل تنظیم) |
| اعوجاج هارمونیک کل (THDi) | < 3% در توان نامی |
| حداکثر راندمان (Max. Efficiency) | 98.5% |
| راندمان اروپایی (Euro Efficiency) | 98.0% |
| ورودی خورشیدی جریان مستقیم (DC Input) | |
| حداکثر توان پیشنهادی پنل خورشیدی | 37,500Wp (150% DC Oversizing) |
| حداکثر ولتاژ ورودی DC | 1100V |
| ولتاژ نامی ورودی PV | 650V |
| ولتاژ راهاندازی (Start-up Voltage) | 200V |
| محدوده ولتاژ کاری اینورتر | 135V - 985V |
| محدوده ولتاژ ردیاب MPPT | 160V - 980V |
| تعداد ترکر MPPT / استرینگ در هر ترکر | 3 ترکر / 2 استرینگ به ازای هر ترکر (مجموعاً 6 استرینگ) |
| حداکثر جریان ورودی هر ترکر (Max. Input Current) | 32A (32A / 32A / 32A) |
| حداکثر جریان اتصال کوتاه هر ترکر (Isc) | 40A (40A / 40A / 40A) |
| سیستمهای مانیتورینگ و ارتباطات | |
| درگاههای ارتباطی استاندارد | RS485 / DRM / USB / Meter (اختیاری) |
| روشهای پایش از راه دور | Pocket WiFi / Pocket LAN / Pocket 4G (اختیاری) |
| پلتفرم نظارت ابری | SolaX Cloud (وبسایت و اپلیکیشن اندروید / iOS) |
| کنترل توان تزریقی (Zero Export) | داخلی با پشتیبانی از Smart Meter |
| مشخصات فیزیکی و شرایط محیطی | |
| درجه حفاظت محیطی (IP Rating) | IP66 (مناسب نصب فضای باز و بسته) |
| دمای کاری مجاز | -30°C تا +60°C (کاهش توان در بالای 45 درجه) |
| رطوبت کاری مجاز | 0% تا 100% RH (متراکم شونده) |
| حداکثر ارتفاع کاری | 4000 متر |
| نوع سیستم خنککاری | خنککاری هوشمند (Smart Fan Cooling) |
| ابعاد فیزیکی (عرض × ارتفاع × عمق) | 482 × 417 × 186 میلیمتر |
| وزن خالص | 28.0 کیلوگرم |
| مصرف توان در شب | < 3W |
سیستم حفاظت و ایمنی جامع
سرج ارستر Type II ورودی DC
سرج ارستر Type II خروجی AC
حفاظت اتصال کوتاه خروجی AC
حفاظت قطبیت معکوس DC
حفاظت اضافه جریان و اضافه بار
حفاظت دمای بیش از حد (Over-temp)
پایش و حفاظت ضد جزیرهای (Anti-Islanding)
پایش مقاومت عایقی DC (Isolation)
پایش جریان تزریقی DC و جریان نشتی
پایش اضافه/افت ولتاژ و فرکانس شبکه
حفاظت خطای جرقه AFCI (اختیاری)
درجه عایقبندی ضد گرد و غبار IP66
دانلود دیتا شیت محصول
جهت مشاهده منحنیهای راندمان، نقشههای ابعادی و جزییات فنی دقیق، کاتالوگ را دریافت نمایید.
