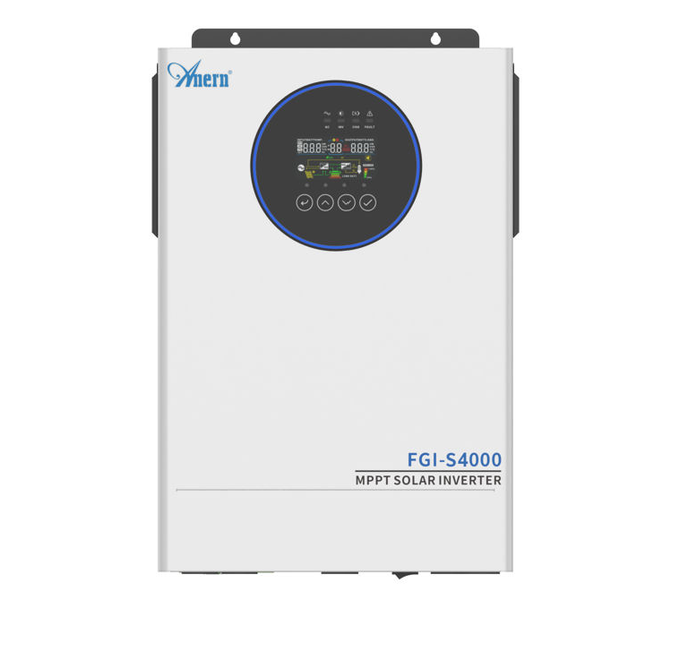

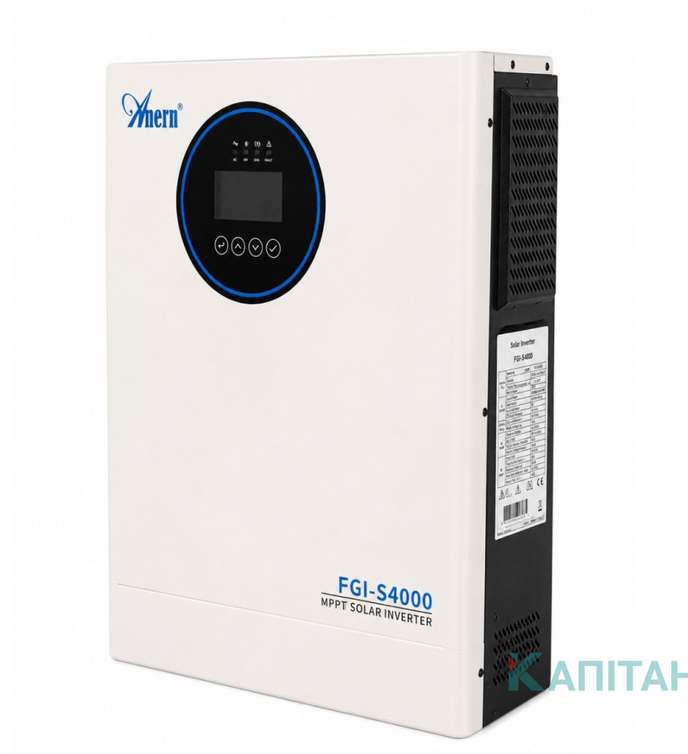

اینورتر Anern مدل AN-FGI-S4000
AN-FGI-S4000
برند:Anern
توضیحات
اینورتر خورشیدی هیبریدی ۴ کیلووات ۲۴ ولت
اینورتر خورشیدی همهکاره Anern AN-FGI-S4000
اینورتر هوشمند خورشیدی تکفاز هیبریدی موج سینوسی خالص (Pure Sine Wave) با شارژر خورشیدی داخلی 100A MPPT، بازه ولتاژ وسیع تا 500VDC، قابلیت کارکرد بدون باتری (Batteryless) و سازگاری کامل با باتریهای لیتیومی و ژل
ویژگیهای برجسته و نسل جدید سری FGI برند Anern
- توان نامی خروجی 4000 وات (4000VA)
- شارژ کنترلر پیشرفته MPPT داخلی 100 آمپر
- پشتیبانی از توان پنل خورشیدی تا 5000W
- بازه ولتاژ کاری وسیع MPPT از 60 تا 450 ولت DC
- قابلیت کارکرد بدون اتصال باتری (Battery-Free)
- فعالسازی دوگانه باتری لیتیومی (Dual Activation)
- نورپردازی وضعیت RGB و پورت ارتباطی با BMS
- قابلیت مانیتورینگ هوشمند از راه دور با ماژول WiFi
4000 W
توان پیوسته خروجی
5000 W
حداکثر ورودی PV
100 A
جریان شارژ MPPT
24 V
ولتاژ نامی باتری
ویژگیهای کلیدی اینورتر Anern AN-FGI-S4000
شارژر داخلی 100A MPPT با ولتاژ بالا
مجهز به ردیاب نقطه توان حداکثر (MPPT) پرقدرت با تحمل ولتاژ مدار باز تا ۵۰۰ ولت DC و بازه کاری ۶۰ تا ۴۵۰ ولت. امکان اتصال مستقیم استرینگی پنلهای سری بدون نیاز به کمباینرباکسهای حجیم و پرهزینه فراهم است.
قابلیت راهاندازی بدون باتری (Battery-Free)
اینورتر میتواند در طول روز مستقیماً انرژی خورشیدی را به توان ۲۲۰ ولت متناوب AC تبدیل کند و بارهای مصرفی را بدون وابستگی اجباری به بانک باتری تغذیه نماید که این امر موجب کاهش فوقالعاده هزینه اولیه راهاندازی پروژه میگردد.
خروجی تمام سینوسی خالص (Pure Sine Wave)
تولید برق AC کاملاً پایدار با شکل موج سینوسی استاندارد و اعوجاج هارمونیکی حداقل (THD ناچیز)؛ مناسب و ایمن برای انواع بارهای حساس خانگی و صنعتی از جمله موتورها، پمپهای آب، یخچال و تجهیزات الکترونیکی اداری.
فعالسازی هوشمند باتری لیتیومی
پشتیبانی از فناوری شوک و راهاندازی اتوماتیک (Dual-Trigger Wake-up) برای باتریهای لیتیومی که به دلیل دشارژ عمیق به حالت محافظت رفتهاند؛ بازیابی خودکار از طریق برق شهر یا تابش نور خورشید بدون نیاز به شارژر خارجی.
سازگاری دوگانه با برق شبکه و ژنراتور
ورودی متناوب AC اینورتر با برق شبکه شهری و انواع موتور برق و دیزل ژنراتور هماهنگ است و با سوئیچ سریع زیر ۱۰ میلیثانیه (عملکرد UPS)، مانع از خاموشی و ریاستارت شدن کامپیوترها و سیستمهای حساس میشود.
نشانگر نورپردازی هوشمند RGB و نمایشگر LCD
مجهز به سیستم روشنایی دینامیک RGB برای اعلام سریع وضعیت کاری دستگاه (شارژ، دشارژ، تغذیه از شبکه یا وجود خطا) به همراه پنل LCD خوانا با کلیدهای لمسی برای تنظیم آسان اولویتهای شارژ و تغذیه بار.
کیت ضد گرد و غبار (Anti-Dust Kit)
طراحی مقاوم به همراه فیلترهای استاندارد ضد گرد و غبار داخلی و فنهای خنککننده هوشمند دور متغیر؛ افزایش طول عمر بردهای الکترونیکی در محیطهای پر گرد و غبار، مناطق روستایی و اقلیمهای گرم و خشک.
مانیتورینگ از راه دور WiFi و ارتباط RS485
پشتیبانی اختیاری از ماژول WiFi Plug-and-Play جهت پایش پارامترهای تولید، مصرف، شارژ و دشارژ از طریق اپلیکیشن موبایل، به همراه درگاه ارتباطی RS485/CAN جهت اتصال یکپارچه با سیستم مدیریت باتری (BMS).
حالتهای کاری و مدیریت هوشمند انرژی
I
حالت اولویت خورشیدی (Solar First / SUB)
انرژی خورشیدی به عنوان اولویت اول بارهای متصل را تامین میکند. در صورت کمبود تابش، انرژی شبکه برق به کمک میآید و باتری تنها در زمان قطعی کامل شبکه وارد مدار تخلیه میشود.
II
حالت آفگرید و پشتیبان (Off-Grid / SBU Priority)
ایدهآل برای باغها، ویلاها و منازل مستقل؛ توان خورشیدی ابتدا مصرف بارها را تامین کرده و مازاد آن باتری را شارژ میکند. با افت ولتاژ باتری به آستانه بحرانی، برق شبکه متصل میگردد.
III
حالت عملکرد بدون وقفه یوپیاس (UPS Mode)
تغذیه مداوم بارهای مصرفی از شبکه شهری با سوئیچینگ فوقالعاده سریع به باتری و خورشیدی در کمتر از ۱۰ میلیثانیه؛ مانع از خاموش شدن سرورها، سیستمهای دوربین مداربسته و رایانهها.
IV
شارژ هوشمند چندمرحلهای باتری (Multi-Stage Charge)
بهرهگیری از الگوریتم شارژ پیشرفته ۳ مرحلهای (Bulk, Absorption, Float) با امکان تنظیم دقیق جریان و ولتاژ شارژ برای بیشینهسازی طول عمر باتریهای اسیدی، ژل (GEL) و لیتیوم فسفات (LiFePO4).
مشخصات فنی کامل
| پارامتر فنی | مقدار / استاندارد |
|---|---|
| مشخصات عمومی و سازنده | |
| برند و شرکت سازنده | Anern |
| مدل دستگاه | AN-FGI-S4000 (FGI Series) |
| نوع اینورتر | هیبریدی تمام سینوسی آفگرید با ترانسلس فرکانس بالا |
| توان نامی خروجی (Rated Output) | 4000 W / 4000 VA |
| ضریب توان خروجی (Power Factor) | 1.0 (تک واحدی) |
| راندمان تبدیل اینورتر (Peak Efficiency) | 94% ~ 97% |
| شکل موج ولتاژ خروجی | موج سینوسی خالص (Pure Sine Wave) |
| ورودی پنل خورشیدی (DC / PV Input) | |
| حداکثر توان آرایه فتوولتائیک (Max PV Array) | 5000 W (5.0 kW) |
| حداکثر ولتاژ مدار باز ورودی (Voc) | 500 V DC |
| محدوده ولتاژ کاری ترکر MPPT | 60V DC تا 450V DC |
| تعداد ردیابهای MPPT / تعداد استرینگ | 1 عدد MPPT / ورودی 1 استرینگ مستقیم |
| حداکثر جریان ورودی PV | 18 A |
| حداکثر جریان شارژ خورشیدی (Solar Charging) | 100 A |
| بخش باتری و سیستم شارژ (Battery & Charger) | |
| ولتاژ نامی بانک باتری | 24 V DC |
| نوع باتریهای پشتیبانی شده | لیتیوم (Li-ion/LiFePO4)، ژل (GEL)، لید اسید (AGM/Flooded) و کاربری بدون باتری |
| حداکثر جریان شارژ شبکه (AC Charge) | 100 A (قابل تنظیم) |
| حداکثر کل جریان شارژ همزمان (Solar + AC) | 100 A |
| قابلیت فعالسازی باتری لیتیومی | فعالسازی خودکار دوگانه از طریق AC و PV |
| ورودی و خروجی متناوب (AC Input / Output) | |
| ولتاژ نامی خروجی AC | 220 / 230 / 240 V AC (تکفاز) |
| فرکانس کاری | 50 Hz / 60 Hz (تشخیص خودکار Auto-sensing) |
| دامنه ولتاژ ورودی AC قابل قبول | 90-280 VAC (حالت لوازم خانگی) / 170-280 VAC (حالت یوپیاس) |
| زمان سوئیچینگ انتقال (Transfer Time) | 10 میلیثانیه برای سیستمهای کامپیوتری / 20 میلیثانیه برای بارهای خانگی |
| تحمل توان لحظهای (Surge Power) | 8000 VA (دو برابر توان نامی به مدت ۵ ثانیه) |
| رابط کاربری و اتصالات ارتباطی | |
| صفحه نمایش و کلیدها | نمایشگر گرافیکی LCD با کلیدهای تنظیم پارامتر |
| نشانگر وضعیت نوری | حلقه نورپردازی وضعیت چندرنگ RGB |
| درگاههای ارتباطی | RS485 / RS232 / پورت اختصاصی BMS / درگاه اتصال WiFi |
| مانیتورینگ هوشمند | ماژول WiFi اختیاری جهت مانیتورینگ آنلاین با اپلیکیشن موبایل |
| مشخصات فیزیکی، ابعاد و شرایط محیطی | |
| ابعاد فیزیکی (عمق × عرض × ارتفاع) | 108 × 305 × 405 میلیمتر |
| وزن خالص دستگاه | حدود 6.8 تا 7.2 کیلوگرم |
| درجه حفاظت محیطی | IP21 (مجهز به کیت فیلتر ضد غبار Anti-Dust) |
| دمای عملکرد محیطی | -10°C تا +50°C |
| دمای نگهداری در انبار | -15°C تا +60°C |
| رطوبت نسبی مجاز | 5% تا 95% (غیرمتراکم) |
| سیستم خنککننده | فنهای هوشمند با تنظیم خودکار سرعت بر اساس دما و بار |
سیستم جامع ایمنی و حفاظت چندلایه
حفاظت اضافه بار و اورلود (Overload)
حفاظت اتصال کوتاه خروجی AC
حفاظت دمای بیش از حد (Over-temp)
حفاظت ولتاژ بیش از حد باتری (Over-voltage)
حفاظت دشارژ عمیق باتری (Low-voltage)
حفاظت اتصال پلاریته معکوس PV
حفاظت نوسانات ولتاژ ورودی برق شهر
راهاندازی مجدد خودکار پس از بازگشت برق
فیلتر ایزولاسیون داخلی و جلوگیری از بازگشت جریان
