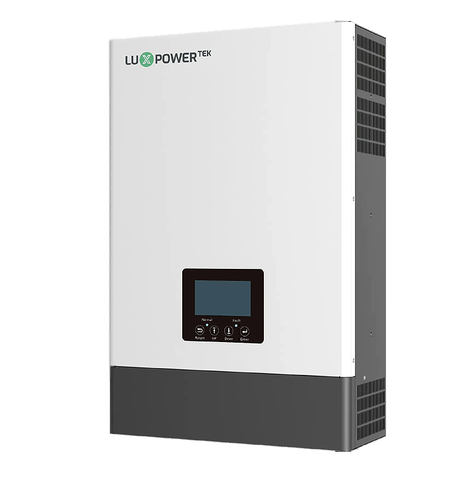

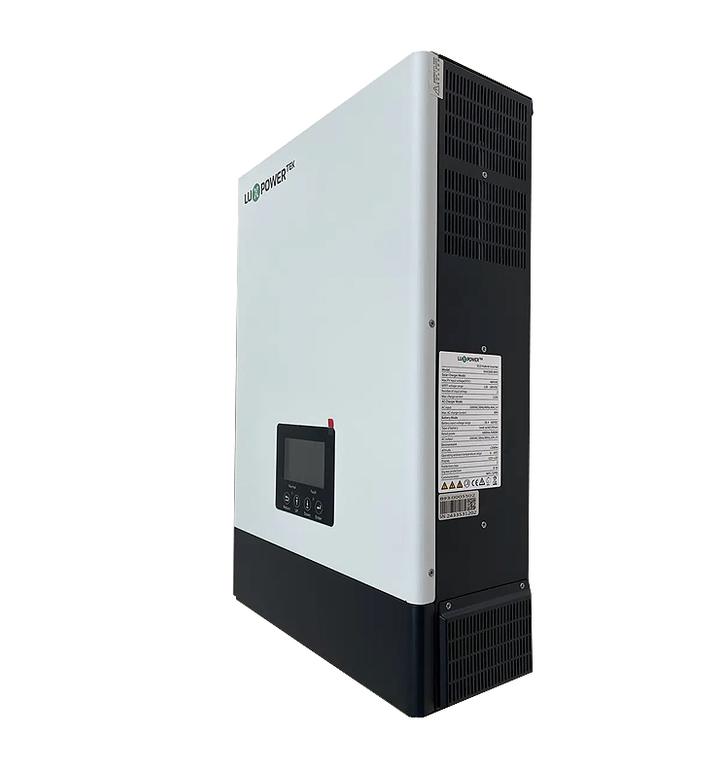

اینورتر 5 کیلووات لوکسپاور Luxpower مدل SNA5000
SNA5000
برند:Luxpower
توضیحات
اینورتر خورشیدی هوشمند اکو هیبرید / آفگرید تکفاز 5kW
اینورتر خورشیدی لوکسپاور Luxpower SNA5000 (EU)
اینورتر همهکاره اکوهیبرید ۵ کیلووات مجهز به ۲ ترکر مستقل MPPT، ولتاژ باتری ۴۸ ولت، قابلیت پاراللسازی تا ۱۶ دستگاه، سوئیچینگ بیوقفه یوپیاس (<10ms) و مدیریت پیشرفته باتریهای لیتیومی با ارتباط هوشمند BMS
نسل هوشمند SNA5000 با ورودی PV پرقدرت ۸۰۰۰ وات و عملکرد همزمان خورشید و شبکه
- توان نامی خروجی 5000W / 5000VA پیوسته
- دو ترکر مستقل MPPT با ورودی تا 8000W آرایه PV
- بازه ولتاژ کاری وسیع MPPT از 120 تا 385 ولت DC
- جریان شارژ و دشارژ فوقالعاده 110A باتری
- پشتیبانی از اتصال موازی (Parallel) تا ۱۶ دستگاه
- زمان انتقال کمتر از ۱۰ میلیثانیه (حالت UPS واقعی)
- تغذیه همزمان بارها از پنل، باتری و شبکه/دیزلژنراتور
- پورت اختصاصی ژنراتور و قابلیت هوشمند بیدارباش باتری
5000 W
توان نامی AC
8000 W
حداکثر توان پنل (PV)
2 MPPT
ترکرهای مستقل
110 A
جریان شارژ باتری
ویژگیهای کلیدی اینورتر Luxpower SNA5000
دو ردیاب مستقل MPPT با ولتاژ تا 480V
مجهز به ۲ ترکر پرقدرت MPPT مجزا (هر کدام با ظرفیت ۴۰۰۰ وات و جریان ۱۷ آمپر) با بازه وسیع ولتاژی ۱۰۰ الی ۴۸۰ ولت، سازگار با نصب پنلها در دو جهت جغرافیایی مختلف و پشتیبانی کامل از ماژولهای خورشیدی نسل جدید با آمپراژ بالا.
عملکرد هیبرید واقعی و اشتراک توان (Power Blending)
توانایی بینظیر در ترکیب لحظهای انرژی خورشیدی (PV)، باتری و برق شبکه/ژنراتور جهت تأمین بار مصرفی؛ در صورتی که تولید خورشیدی کمتر از مصرف باشد، کسری توان به طور خودکار بدون سوئیچینگ و پرش از شبکه تأمین میگردد.
پشتیبانی پیشرفته از باتریهای لیتیوم و سرباسید
سازگاری هوشمند با ولتاژ کاری ۴۸ ولت، ارتباط مستقیم پروتکل CAN/RS485 با BMS معتبرترین برندهای باتری لیتیومی جهان و قابلیت اختصاصی بیدارباش اجباری باتریهای کاملاً دشارژ شده از طریق پنل یا برق شهر (Battery Wake-up).
قابلیت موازیسازی تا ۱۶ دستگاه (Parallel System)
امکان موازیسازی آسان تا ۱۶ واحد جهت ایجاد سیستمهای بزرگ تکفاز تا توان ۸۰ کیلووات و یا تشکیل شبکه سهفاز کاملاً بالانس/نابالانس؛ بدون نیاز به بردهای جانبی پیچیده و مناسب برای ارتقای آسان توان در آینده.
سوئیچینگ بدون وقفه UPS زیر ۱۰ میلیثانیه
سرعت انتقال فوقالعاده سریع کمتر از ۱۰ میلیثانیه به حالت باتری/خورشیدی در زمان قطعی شبکه سراسری؛ مانع از خاموش شدن یا ریاستارت تجهیزات بسیار حساس مانند سرورها، کامپیوترها، دوربینهای مداربسته و سیستمهای پزشکی.
پورت اختصاصی اتصال دیزل ژنراتور و Smart Load
مجهز به ورودی هوشمند ژنراتور به همراه کنتاکت خشک (Dry Contact) جهت استارت خودکار دیزل ژنراتور در زمان افت ولتاژ باتری و مدیریت خروجیهای ثانویه بارهای غیرضروری (Smart Load Shedding).
مانیتورینگ رایگان ابری و دانگل وایفای استاندارد
پشتیبانی کامل از ماژول Wi-Fi داخلی همراه با اپلیکیشن محبوب Luxpower View و پرتال تحت وب؛ امکان مانیتورینگ زنده، گزارشگیری گرافیکی، تنظیم کامل پارامترها و ارتقای نرمافزاری از راه دور (Remote Upgrade) بدون نیاز به حضور در محل.
راندمان بالای ۹۳٪ و خروجی موج سینوسی خالص
تولید برق با بالاترین کیفیت سیگنال خروجی (THDv کمتر از ۳٪) و توان ضربه دو برابری (Surge Power 10kVA) برای راهاندازی بارهای القایی و سنگین مانند پمپهای آب، یخچال، سیستمهای سرمایشی و کمپرسورها.
حالتهای کاری هوشمند و سناریوهای کاربردی
I
حالت خودمصرفی خورشیدی (Solar First / Self-Consumption)
انرژی خورشیدی ابتدا مصرف بارهای داخلی را تأمین کرده، مازاد آن باتریها را شارژ میکند و تنها در صورت کسری توان، از شبکه شهری استفاده میشود تا هزینه قبوض برق به حداقل ممکن برسد.
II
حالت پشتیبان اضطراری و یوپیاس (Backup / UPS Mode)
ایدهآل برای مناطق با نوسانات شدید یا قطعی مکرر برق شبکه؛ باتریها دائماً پر نگه داشته شده و در کسری از ثانیه با قطع برق، تغذیه مصرفکنندهها را بدون وقفه ادامه میدهند.
III
حالت کاملاً مستقل از شبکه (Pure Off-Grid Operation)
راهاندازی کامل ویلاها، باغها، پمپهای کشاورزی، مزارع پرورش ماهی و پایگاههای مخابراتی بدون دسترسی به شبکه سراسری با تکیه بر پنل، باتری و دیزلژنراتور با هماهنگی هوشمند خودکار.
IV
برنامهریزی زمانی شارژ و دشارژ (Time-of-Use Scheduling)
امکان زمانبندی هوشمند شارژ باتری از برق شهر در ساعات تعرفه ارزان یا پیک کمباری و استفاده از انرژی ذخیره شده در ساعات اوج بار مصرفی جهت مدیریت هزینههای اقتصادی.
مشخصات فنی کامل Luxpower SNA5000
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی و سازنده | |
| مدل اینورتر | Luxpower SNA5000 (SNA 5000 WPV) |
| نوع سیستم | اینورتر/شارژر اکو هیبرید و آفگرید تکفاز (Eco Hybrid / Off-Grid) |
| توان نامی خروجی AC | 5,000 W (5 kVA) |
| حداکثر توان ضربه لحظهای (Surge Power) | 10,000 VA (2 برابر توان نامی تا ۵ ثانیه) |
| حداکثر بازدهی اینورتر | 93.0% |
| راندمان ترکر MPPT | 99.9% |
| درجه حفاظت محفظه (IP) | IP20 (مناسب برای نصب Indoor) |
| ورودی خورشیدی (Solar DC Input) | |
| حداکثر توان ورودی آرایه PV | 8000 W (4000W به ازای هر MPPT) |
| حداکثر ولتاژ مدار باز DC (Voc) | 480 V DC |
| ولتاژ نامی ورودی PV | 320 V DC |
| ولتاژ راهاندازی (Start-up Voltage) | 100 V DC |
| محدوده ولتاژ کاری MPPT | 120V - 385V DC |
| تعداد ردیاب MPPT مستقل | 2 عدد |
| تعداد استرینگ ورودی | 1 / 1 (مجموعاً 2 استرینگ) |
| حداکثر جریان ورودی هر MPPT | 17 A / 17 A |
| حداکثر جریان اتصال کوتاه هر MPPT | 25 A / 25 A |
| مشخصات درگاه باتری (Battery Interface) | |
| نوع باتریهای سازگار | لیتیوم یون (Li-Ion / LFP) و سرباسید (AGM/GEL) |
| ولتاژ نامی بانک باتری | 48 V (یا 51.2 ولت لیتیومی) |
| محدوده ولتاژ کاری باتری | 38.4V - 60V DC |
| حداکثر جریان شارژ خورشیدی/شبکه | 110 A (قابل تنظیم) |
| حداکثر جریان دشارژ پیوسته | 110 A |
| حداکثر توان شارژ / دشارژ باتری | 5000 W |
| قابلیت بیدارباش باتری (Force Wake-up) | پشتیبانی میشود (توسط PV و شبکه) |
| ورودی و خروجی متناوب (AC Grid & UPS Output) | |
| ولتاژ نامی خروجی AC | 230 Vac (تکفاز) / محدوده 220 تا 240 ولت |
| محدوده ولتاژ ورودی برق شهر | 170-280 Vac (حالت UPS) / 90-280 Vac (حالت لوازم خانگی) |
| فرکانس نامی خروجی | 50Hz / 60Hz (تشخیص اتوماتیک) |
| جریان نامی خروجی AC | 22 A |
| حداکثر جریان گذر پیوسته بایپس (Pass-through) | 40 A |
| زمان سوئیچینگ انتقال (Transfer Time) | کمتر از 10 میلیثانیه (حالت تکی) / کمتر از 20 میلیثانیه (پارالل) |
| شکل موج خروجی | موج سینوسی خالص (Pure Sine Wave) - THDv < 3% |
| ارتباطات و امکانات هوشمند | |
| نمایشگر و رابط کاربری | نمایشگر گرافیکی LCD پیشرفته به همراه نشانگرهای LED |
| پورتهای ارتباطی فیزیکی | RS485 / CAN (پورت اختصاصی BMS) / Dry Contact |
| ارتباط بیسیم و اینترنت | ماژول داخلی Wi-Fi / GPRS / پورت مانیتورینگ |
| اپلیکیشن و پلتفرم مانیتورینگ | پلتفرم اختصاصی Luxpower View (اندروید، iOS و وب) |
| مشخصات فیزیکی و شرایط محیطی | |
| ابعاد دستگاه (عرض × ارتفاع × عمق) | 330 × 505 × 135 mm |
| وزن خالص دستگاه | 14.5 kg |
| محدوده دمای کاری | 0°C تا +50°C |
| رطوبت مجاز محیطی | 5% تا 95% (بدون میعان) |
| سیستم خنککاری | خنککاری هوشمند تطبیقی با فن (Smart Fan Cooling) |
| توپولوژی مدار | بدون ترانسفورماتور فرکانس پایین (Transformer-less) |
| تولید نویز صوتی | کمتر از 50 دسیبل |
سیستم جامع ایمنی و مدارات حفاظتی
حفاظت پلاریته معکوس باتری
حفاظت اتصال کوتاه خروجی AC
حفاظت اضافه بار پیوسته و آنی
حفاظت اضافه ولتاژ ورودی DC پنل
سرج ارستر داخلی AC Type III
حفاظت هوشمند اضافه دمای حرارتی (OTP)
حفاظت دشارژ عمیق و بیششارژ باتری
پایش پیوسته وضعیت شبکه (Grid Monitoring)
حفاظت ایزولاسیون و مقاومت عایقی
دانلود کاتالوگ و دیتاشیت فنی Luxpower SNA5000
برای مشاهده راهنمای نصب، دیاگرامهای سیمبندی و گواهینامههای استاندارد بینالمللی کاتالوگ رسمی را دریافت نمایید
دانلود دیتاشیت رسمی Luxpower (PDF)نظرات
