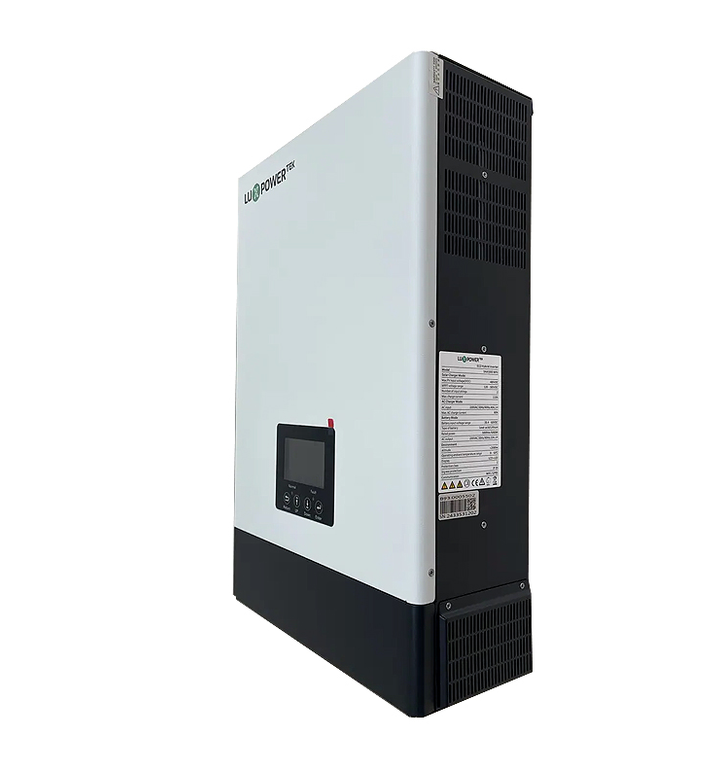

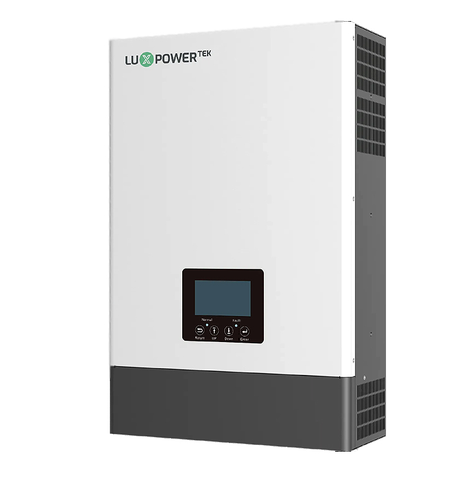

اینورتر لوکس پاور Luxpower مدل SNA6000
SNA6000
برند:Luxpower
توضیحات
اینورتر خورشیدی هیبرید اکو / آفگرید تکفاز 6 کیلووات
اینورتر چندمنظوره خورشیدی Luxpower SNA6000 WPV
اینورتر هوشمند نسل جدید اکو-هیبرید و مستقل از شبکه (Off-Grid) با توان ۶ کیلووات، دو ترکر مستقل MPPT با ولتاژ بازه گسترده تا 500 ولت DC، قابلیت موازیسازی تا ۱۶ دستگاه، سازگاری کامل با باتریهای لیتیومی ۴۸ ولت و سوئیچینگ بدون وقفه UPS کمتر از ۱۰ میلیثانیه
راهکار جامع مدیریت توان و ذخیرهسازی انرژی خانگی و تجاری (نسخه EU)
- توان نامی خروجی 6000W / 6000VA (موج سینوسی خالص)
- دو ترکر MPPT مجزا با حداکثر توان ورودی 9.6kWp پنل
- جریان شارژ/دشارژ فوقالعاده باتری تا 140 آمپر (6kW)
- سازگار با باتریهای لیتیومی (CAN/RS485) و لید اسید 48V
- سوئیچینگ آنی حالت اضطراری UPS (کمتر از 10ms)
- قابلیت اتصال موازی تا 16 دستگاه (تکفاز و سهفاز تا 96kW)
- پورت اختصاصی اتصال ژنراتور و مدیریت بار هوشمند (Smart Load)
- مانیتورینگ رایگان ابری از طریق دانگل Wi-Fi و اپلیکیشن LuxPower
6 kW
توان پیوسته AC
9.6 kWp
حداکثر PV ورودی
140 A
جریان شارژ باتری
<10 ms
زمان سوئیچ UPS
ویژگیهای برجسته اینورتر Luxpower SNA6000
دو ترکر MPPT مستقل با دامنه ولتاژ گسترده (Wide PV)
مجهز به دو شارژ کنترلر MPPT مستقل (4800W + 4800W) با بازه ولتاژ کاری ۱۲۰ تا ۳۸۵ ولت DC و حداکثر ولتاژ مدار باز ۵۰۰ ولت؛ امکان نصب استرینگهای خورشیدی در دو جهت مختلف بدون افت راندمان را فراهم میسازد.
قابلیت موازیسازی پیشرفته (Parallel Scalability)
پشتیبانی از موازیسازی همزمان تا ۱۶ واحد اینورتر در دو پیکربندی تکفاز پرتوان و سهفاز متعادل/نامتعادل (تا سقف توان ۹۶ کیلووات)؛ گزینهای فوقالعاده برای توسعه پلکانی پروژههای ویلایی، مسکونی، تجاری و صنعتی کوچک.
پشتیبانی کامل از باتریهای لیتیومی ۴۸ ولت و پروتکل BMS
ارتباط بومی از طریق درگاههای CAN و RS485 با برندهای معتبر باتری لیتیومی جهان (مانند Pylontech، Dyness، Shoto، Felicity و...) به همراه قابلیت شارژ هوشمند باتریهای سرباسیدی، AGM و ژل با جریان پرسرعت ۱۴۰ آمپر.
سوئیچینگ بدون وقفه UPS (کمتر از ۱۰ میلیثانیه)
تغییر حالت کارکرد از شبکه به باتری و پنل خورشیدی در کمتر از ۱۰ میلیثانیه بدون کوچکترین خاموشی، افت ولتاژ یا ریست شدن تجهیزات حساس خانگی، سرورها، رایانهها و تجهیزات صوتی و تصویری.
پورت اختصاصی دیزلژنراتور و Smart Load
دارای درگاه مجزا با کنترل استارت خودکار ژنراتور (Dry Contact / Auto Gen Start) جهت تأمین توان در روزهای ابری ممتد و مدیریت خروجی بار هوشمند بدون تحمیل اضافه بار به باتریها.
حالت عملکرد بدون باتری (Battery-Free Operation)
توانایی کارکرد و تغذیه مستقیم بارهای متصل به خروجی مستقیماً از انرژی خورشیدی و شبکه برق بدون نیاز اولیه به اتصال بانک باتری؛ کاهش قابل توجه هزینههای راهاندازی اولیه سیستم خورشیدی.
قابلیت بیدارباش باتری (Force Battery Wake-up)
قابلیت بازیابی و راهاندازی اضطراری باتریهای لیتیومی تخلیه شده (Sleep / Deeply Discharged) هم از طریق پنلهای خورشیدی و هم از طریق شبکه برق سراسری جهت جلوگیری از قفل شدن BMS باتری.
پلتفرم مانیتورینگ هوشمند ۲۴ ساعته LuxPower Cloud
ارائه دانگل Wi-Fi رایگان همراه با پنل تحت وب جامع و اپلیکیشن اختصاصی تلفن همراه (iOS / Android) برای تنظیم پارامترها، بهروزرسانی فریمور از راه دور و پایش لحظهای جریان توان و مصرف انرژی.
حالتهای کاری هوشمند و سناریوهای کاربرد
I
حالت خورشیدی اولویتدار (Solar First / Eco Mode)
تغذیه بارهای مصرفی در وهله اول توسط پنل خورشیدی و مازاد توان برای شارژ باتریها تخصیص مییابد؛ تنها در صورت کمبود توان خورشیدی و دشارژ باتری، برق شبکه وارد مدار میشود تا حداقل هزینه برق ثبت شود.
II
حالت پشتیبان برق اضطراری (UPS / Backup Priority)
باتریها همیشه در بالاترین سطح شارژ آمادهباش نگه داشته میشوند تا در صورت قطعی شبکه برق شهری (بلکاوت)، توان پیوسته و بدون وقفه ۶ کیلووات را برای بارهای حیاتی و اضطراری تأمین نمایند.
III
عملکرد هیبرید با مدیریت بار شبکه و ژنراتور
امکان ترکیب توان همزمان پنل خورشیدی، باتری و شبکه/ژنراتور جهت پاسخگویی به پیک مصرف بارهای سنگین، با قابلیت تنظیم زمانبندی ساعات اوج و کمباری شبکه (Peak Shaving).
IV
سیستمهای مستقل از شبکه (Off-Grid Islands)
طراحی ایدهآل برای ویلاها، مزارع، ایستگاههای مخابراتی و باغها بدون دسترسی به شبکه سراسری، با هماهنگی کامل ژنراتور کمکی و پایداری بالا در شرایط بارگذاری دینامیک.
مشخصات فنی کامل Luxpower SNA6000 WPV
| پارامتر فنی | مقدار / استاندارد |
|---|---|
| مشخصات عمومی و توان دستگاه | |
| مدل اینورتر | Luxpower SNA6000 WPV (EU Edition) |
| نوع اینورتر | اینورتر هیبرید اکو / آفگرید بدون ترانسفورماتور (Transformerless) |
| توان نامی خروجی پیوسته | 6,000 W / 6,000 VA |
| توان سرج لحظهای (Surge Power) | 12,000 VA (2Pn برای مدت زمان کمتر از 5 ثانیه) |
| بیشینه بازدهی اینورتر (Max Efficiency) | 93.0% |
| بیشینه بازدهی ردیابی MPPT | 99.9% |
| فرم موج خروجی | Pure Sine Wave (موج سینوسی خالص - THDv < 3%) |
| ورودی آرایه خورشیدی (DC / Solar PV) | |
| حداکثر توان ورودی PV پیشنهادی | 9,600 W (4,800W + 4,800W) |
| تعداد ردیاب MPPT مستقل | 2 ترکر مجزا (1:1) |
| حداکثر ولتاژ مدار باز DC (Voc) | 500 V DC |
| محدوده ولتاژ کاری MPPT | 120V - 385V DC |
| محدوده ولتاژ ورودی کل PV | 100V - 500V DC |
| ولتاژ راهاندازی (Start-up Voltage) | 100 V DC |
| ولتاژ نامی ورودی PV | 320 V DC |
| حداکثر جریان ورودی به ازای هر MPPT | 17 A / 17 A |
| حداکثر جریان اتصال کوتاه (Isc) هر MPPT | 25 A / 25 A |
| بخش ذخیرهساز انرژی و باتری (Battery Interface) | |
| نوع باتری سازگار | لیتیوم یون (Li-Ion/LFP) / سرباسیدی (Sealed, AGM, GEL) |
| ولتاژ نامی باتری | 48 V DC |
| محدوده ولتاژ کاری باتری | 38.4V تا 60V DC |
| حداکثر جریان شارژ / دشارژ باتری | 140 A / 140 A |
| حداکثر توان شارژ / دشارژ باتری | 6,000 W |
| درگاه ارتباطی مدیریت باتری (BMS) | CAN / RS485 |
| ظرفیت باتری پیشنهادی به ازای هر دستگاه | بیش از 200 آمپر ساعت (>200Ah) |
| ورودی و خروجی برق متناوب (AC Grid & UPS Load) | |
| ولتاژ نامی برق متناوب AC | 230 V AC (دامنه مجاز 180 تا 270 ولت) |
| فرکانس نامی کاری | 50 Hz / 60 Hz (تشخیص خودکار) |
| جریان نامی خروجی AC | 26.5 A |
| حداکثر توان ورودی از شبکه AC | 9,000 W |
| حداکثر جریان عبوری پیوسته AC (Passthrough) | 40 A |
| زمان انتقال به حالت اضطراری (UPS Transfer) | کمتر از 10 میلیثانیه (حالت تکی) / کمتر از 20 میلیثانیه (حالت موازی) |
| ضریب توان خروجی (Power Factor) | 0.99 (قابل تنظیم از 0.8 پیشفاز تا 0.8 پسفاز) |
| ارتباطات، ابعاد و شرایط محیطی | |
| قابلیت اتصال موازی (Parallel Mode) | تا 16 دستگاه (تکفاز و سهفاز ترکیبی) |
| رابط کاربری و نمایشگر | نمایشگر گرافیکی LCD + نشانگرهای وضعیت LED |
| پورتهای ارتباطی استاندارد | Wi-Fi / RS485 / CAN / USB / Dry Contact ژنراتور |
| ابعاد فیزیکی (عرض × ارتفاع × عمق) | 330 × 505 × 135 mm |
| وزن خالص دستگاه | 14.5 kg |
| درجه حفاظت محفظه (IP) | IP20 (طراحی داخلی Indoor) |
| سیستم خنککاری | خنککاری هوشمند با فن کمصدا (Smart Cooling < 50dB) |
| محدوده دمای عملکرد | 0°C تا +50°C (دمای نگهداری -15°C تا +60°C) |
| استانداردهای بینالمللی ایمنی | IEC 62109-1, IEC 62109-2, EN 62040, IEC 61000, CE |
سیستم یکپارچه حفاظت و ایمنی الکتریکی
حفاظت پلاریته معکوس باتری
حفاظت اتصال کوتاه خروجی AC
سرج ارستر داخلی AC Type III
پایش و نظارت بر شبکه (Grid Monitoring)
حفاظت دمای بیش از حد داخلی
حفاظت اضافهبار خروجی (Overload)
حفاظت اضافهولتاژ ورودی PV
پایش مقاومت عایقی DC
حفاظت تخلیه عمیق باتری (Under-Voltage)
