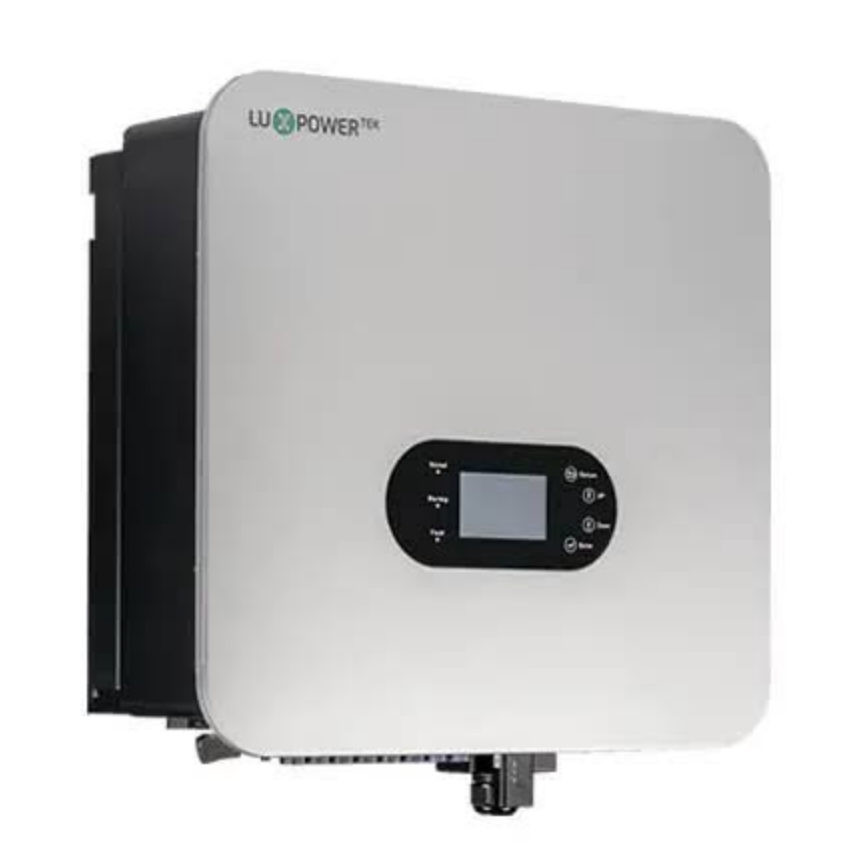

اینورتر لوکس پاور Luxpower 10KW High Voltage سه فاز
Luxpower 10KW High Voltage
برند:Luxpower
توضیحات
اینورتر هیبریدی سهفاز ولتاژ بالا ۱۰ کیلووات استاندارد اروپا (EU)
اینورتر هیبریدی خورشیدی لوکس پاور Luxpower TriP 10K HV
اینورتر هیبریدی پیشرفته سهفاز متصل و مستقل از شبکه سازگار با باتریهای لیتیومی ولتاژ بالا (100V-700V)، توان خروجی نامی 10kW، قابلیت سوییچ فوق سریع UPS، کنترل بار نامتقارن تا 150%، پورت اختصاصی ژنراتور و قابلیت اتصال موازی تا 10 دستگاه
نسل هوشمند Luxpower TriP با باتری ولتاژ بالا و بازدهی حداکثری
- توان نامی خروجی AC معادل 10,000 وات (10kVA)
- سازگار با باتری ولتاژ بالا (High Voltage) از 100 تا 700 ولت
- حداکثر توان آرایه پنل خورشیدی تا 15kWp (150% DC)
- خروجی نامتقارن سهفاز تا 150% (Unbalanced Phase Output)
- پورت مجزا و هوشمند اتصال به ژنراتور و AC Coupling
- عملکرد UPS بدون وقفه با سوییچینگ فوقسریع کمتر از 20 میلیثانیه
- پشتیبانی از اتصال موازی (Parallel) تا ۱۰ دستگاه (100kW)
- درجه حفاظت فیزیکی و عایقی IP65 جهت نصب Outdoor
10 kW
توان نامی سهفاز
15 kWp
حداکثر ورودی PV
100-700 V
ولتاژ باتری HV
97.8 %
بیشینه راندمان
ویژگیهای کلیدی اینورتر Luxpower 10KW High Voltage
پشتیبانی از باتریهای ولتاژ بالا (100V-700V)
بهرهمندی از معماری پیشرفته باتری HV که تلفات کابلکشی و حرارت را به حداقل رسانده و راندمان کلی شارژ و دشارژ را به بیش از ۹۴.۵٪ میرساند؛ سازگار کامل با پکیجهای باتری لیتیومی مطرح اروپایی و بینالمللی.
خروجی نامتقارن ۱5۰٪ سهفاز (Unbalanced Output)
قابلیت بینظیر تقسیم نامتعادل بار تا ۱۵۰٪ روی فازهای مجزا؛ امکان تغذیه بارهای مصرفی تکفاز سنگین در سیستمهای سهفاز بدون بروز خطا یا افت ولتاژ در شبکههای خانگی و تجاری.
عملکرد هیبریدی انعطافپذیر (On-Grid / Off-Grid / UPS)
پشتیبانی کامل از کارکرد متصل به شبکه با تزریق صفر، ذخیرهسازی برای ساعات اوج بار (Peak Shaving)، تغذیه مستقیم از پنلها و سوئیچ خودکار UPS در زمان قطعی برق در کمتر از ۲۰ میلیثانیه.
دو ردیاب MPPT پربازده تا ۱۵ کیلووات پیک
دارای ۲ ترکر نقطه حداکثر توان مستقل با ورودی ۲+۲ رشته و دامنه ولتاژی وسیع MPPT؛ مناسب برای اتصال پنلهای راندمان بالا و جهتگیریهای مختلف سقف با حداکثر توان ۱۵,۰۰۰ وات خورشیدی.
پورت اختصاصی دیزلژنراتور و Smart Load
دارای ورودی مستقل برای اتصال ژنراتور پشتیبان با فرمان استارت خودکار (Dry Contact) و قابلیت AC Coupling جهت توسعه آسان سیستمهای خورشیدی قدیمی بدون نیاز به تعویض تجهیزات موجود.
قابلیت پارالل و اتصال موازی تا ۱۰۰ کیلووات
امکان موازیسازی هوشمند تا ۱۰ اینورتر به صورت همگام در حالت متصل به شبکه و آفگرید؛ انعطاف بالا در پروژههای صنعتی، تجاری و ویلاهای بزرگ همراه با مدیریت یکپارچه بانک باتری.
درجه حفاظت IP65 و سیستم خنککاری هوشمند
طراحی مقاوم با درجه حفاظت IP65 ضد نفوذ آب و گردوغبار؛ ایدهآل برای نصب در فضاهای بیرونی، شرایط اقلیمی متغیر، رطوبت بالا و دامنه دمایی گسترده ۲۵- تا ۶۰+ درجه سانتیگراد.
مانیتورینگ ابری رایگان و نمایشگر لمسی
مجهز به وایفای داخلی رایگان و ارتباط با پلتفرم اختصاصی Luxpower Cloud تحت وب و اپلیکیشن موبایل، با قابلیت تنظیم سناریوهای زمانی تعرفه برق (Time of Use) و بهروزرسانی از راه دور.
حالتهای کاری هوشمند و سناریوهای کاربردی
I
حالت خودمصرفی بهینه (Self-Consumption Mode)
اولویت تامین مستقیم برق ساختمان با انرژی خورشیدی، ذخیره مازاد در باتریهای ولتاژ بالا و سپس امکان تزریق یا عدم تزریق (Zero Export) انرژی مازاد به شبکه متناسب با استاندارد محلی برق.
II
تغذیه اضطراری پشتیبان (UPS / Off-Grid Backup)
تامین برق پایدار در زمان قطعی کامل شبکه با توان پیوسته ۱۰ کیلووات و توان لحظهای تا ۱.۵ برابر؛ بدون ایجاد اختلال یا ریاستارت در تجهیزات حساس مانند سرورها، پمپها و ادوات کنترلی.
III
مدیریت تعرفه زمانی و اوجسایی (Time of Use / Peak Shaving)
برنامهریزی هوشمند شارژ باتری با تعرفه ارزانتر شبانه و دشارژ آن در ساعات پیک مصرف روزانه جهت کاهش چشمگیر مبالغ قبوض برق در واحدهای مسکونی و صنایع تولیدی.
IV
هماهنگی با میکروگرید و ژنراتور (Gen Port & AC Couple)
یکپارچهسازی بینقص با موتور برقهای بنزینی و دیزلی و اینورترهای On-Grid موجود جهت ایجاد یک ریزشبکه مستقل بدون افت کیفیت فرکانس و ولتاژ خروجی.
مشخصات فنی کامل اینورتر Luxpower TriP 10K HV
| ویژگی فنی | مقدار / پارامتر استاندارد |
|---|---|
| مشخصات عمومی و استاندارد اتحادیه اروپا (EU) | |
| مدل اینورتر | Luxpower TriP-10K HV (EU Version) |
| نوع اینورتر | هیبریدی سهفاز ولتاژ بالا بدون ترانسفورماتور (Transformerless) |
| توان نامی خروجی AC | 10,000 W (10 kW / 10 kVA) |
| حداکثر توان ظاهری AC | 10,000 VA |
| بیشینه بازدهی کلی | 97.80% |
| بازدهی شارژ و دشارژ باتری | 94.50% |
| استانداردهای بینالمللی شبکه | EN50549-1, VDE4105, G99, IEC/EN 62109-1/-2 |
| ورودی آرایه خورشیدی (DC PV Input) | |
| حداکثر توان ورودی پنلها (PV Array Power) | 15,000 Wp (15 kWp) |
| حداکثر ولتاژ ورودی DC (Voc) | 1,000 V |
| ولتاژ نامی ورودی خورشیدی | 690 V |
| ولتاژ راهاندازی (Start-up Voltage) | 140 V / 180 V |
| محدوده ولتاژ کاری MPPT | 160V - 850V DC |
| تعداد ترکر MPPT مستقل | 2 عدد |
| تعداد رشته به ازای هر MPPT | 2 / 2 (مجموعاً 4 رشته ورودی) |
| حداکثر جریان ورودی هر MPPT | 25 A / 25 A |
| حداکثر جریان اتصال کوتاه (Isc) هر MPPT | 34 A / 34 A |
| مشخصات درگاه باتری ولتاژ بالا (High Voltage Battery) | |
| نوع باتری سازگار | لیتیوم-یون ولتاژ بالا (High Voltage LiFePO4 / Li-ion) |
| محدوده ولتاژ کاری باتری | 100 V تا 700 V DC |
| ولتاژ نامی باتری | 400 V DC |
| حداکثر جریان پیوسته شارژ / دشارژ | 50 A |
| حداکثر توان شارژ و دشارژ باتری | 10,000 W |
| درگاههای ارتباطی باتری | CAN / RS485 (پشتیبانی از پروتکل BMS هوشمند) |
| خروجی متناوب متصل به شبکه (AC Grid Output) | |
| ولتاژ نامی شبکه برق AC | 3L/N/PE , 230/400 V (دامنه 184V - 276V) |
| فرکانس نامی شبکه | 50Hz / 60Hz (تنظیم خودکار 45~55Hz / 55~65Hz) |
| جریان نامی خروجی AC | 15.2 A (در ولتاژ 400V سهفاز) |
| ضریب توان خروجی (Power Factor) | 0.8 پیشفاز تا 0.8 پسفاز (قابل تنظیم) |
| اعوجاج هارمونیک کل (THDi) | < 3% در بار نامی |
| خروجی برق اضطراری و آفگرید (UPS / EPS Output) | |
| توان نامی خروجی پشتیبان | 10,000 W (10 kVA) |
| پیک اضافه بار لحظهای (Peak Power) | 15,000 VA (برای 10 ثانیه) |
| زمان سوئیچینگ خودکار به حالت UPS | کمتر از 20 میلیثانیه (< 20ms) |
| شکل موج خروجی و کیفیت ولتاژ | موج سینوسی خالص (Pure Sine Wave) با THDv < 3% |
| قابلیت پشتیبانی از بار نامتقارن | تا 150% توان روی هر فاز منفرد |
| مشخصات فیزیکی، محیطی و امکانات | |
| ابعاد دستگاه (عرض × ارتفاع × عمق) | 605 × 563 × 257 mm |
| وزن خالص دستگاه | حدود 38.0 kg |
| درجه حفاظت محفظه | IP65 (مناسب برای محیطهای داخلی و روباز) |
| محدوده دمای کاری مجاز | -25°C تا +60°C (کاهش توان در بالای 45°C) |
| سیستم خنککاری | خنککاری هوشمند تطبیقی با فن (Smart Fan Cooling) |
| میزان نویز صوتی | کمتر از 50 دسیبل |
| رابط کاربری و مانیتورینگ | صفحه لمسی Color Touch + WiFi / LAN / RS485 / 4G اختیاری |
| پلتفرم نظارت ابری | Luxpower View App & Web Cloud |
سیستم جامع ایمنی و حفاظت پیشرفته
حفاظت پلاریته معکوس پنل و باتری
کلید قطع زیر بار DC Switch
سرج ارستر داخلی DC Type II / III
سرج ارستر داخلی AC Type II / III
حفاظت اتصال کوتاه خروجی AC و EPS
حفاظت هوشمند اضافه دمای ترانزیستورها
حفاظت اضافه جریان و اضافه بار AC
پایش مقاومت عایقی زمین (Isolation)
حفاظت جریان نشتی تفاضلی (RCD)
حفاظت ضد حالت جزیرهای (Anti-Islanding)
پایش و قطع تزریق مولفه مستقیم DC به شبکه
حفاظت خطای اتصال کوتاه و تخلیه باتری HV
دانلود کاتالوگ و دیتاشیت Luxpower TriP 10K HV
برای دریافت راهنمای نصب، لیست باتریهای سازگار ولتاژ بالا و استانداردهای اروپایی، فایل فنی را مشاهده فرمایید
