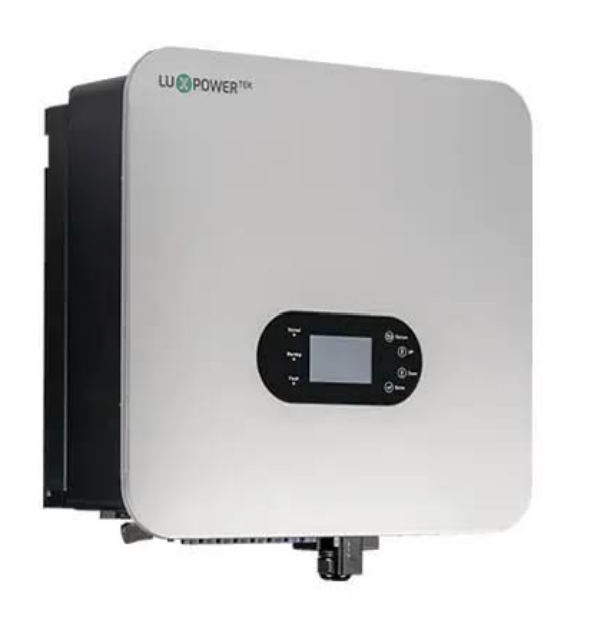

اینورتر سه فاز لوکس پاور Luxpower 15KW ولتاژ بالا
Luxpower 15KW
برند:Luxpower
توضیحات
اینورتر هیبرید سه فاز ولتاژ بالا (HV) استانداردهای اروپایی (EU)
اینورتر هیبرید سه فاز ولتاژ بالا لوکسپاور Luxpower TriP-HB-EU 15K
اینورتر هوشمند ذخیرهساز انرژی سهفاز نسل جدید، سازگار با باتریهای ولتاژ بالا (100V-700V)، مجهز به ۳ ترکر MPPT مستقل، خروجی نامتقارن ۱۵۰٪، قابلیت موازیسازی تا ۱۰ دستگاه و سوییچ اضطراری UPS زیر ۱۰ میلیثانیه
نسل پیشرفته TriP High Voltage با پشتیبانی از باتریهای ولتاژ بالا و ورودی ۲۲.۵ کیلووات PV
- توان نامی خروجی ۱۵ کیلووات (15kW / 15kVA)
- پشتیبانی از باتریهای ولتاژ بالا (100V تا 700V DC)
- ۳ ردیاب MPPT مستقل با جریان ورودی بالا
- حداکثر آرایه خورشیدی ورودی تا ۲۲.۵ کیلووات پیک
- خروجی نامتعادل سهفاز تا ۱۵۰٪ در فازهای مجزا
- سوییچینگ برق اضطراری UPS با وقفه کمتر از ۱۰ میلیثانیه
- پورت اختصاصی اتصال ژنراتور و مدیریت میکروگرید
- درجه حفاظت عایقی IP66 و استاندارد ضد آب و گرد و غبار
15 kW
توان خروجی نامی
22.5 kWp
حداکثر ورودی PV
100-700 V
دامنه ولتاژ باتری HV
98.4 %
بیشینه راندمان
ویژگیهای کلیدی اینورتر Luxpower TriP-HB-EU 15K
پشتیبانی از باتریهای ولتاژ بالا (High Voltage)
سازگاری کامل با باتریهای لیتیومی ولتاژ بالا در بازه ۱۰۰ تا ۷۰۰ ولت DC (برندهای معتبر نظیر Dyness HV، Pylontech Force، BYD HVS/HVM و Luxpower HV). سیستمهای ولتاژ بالا با جریان کمتر، تلفات حرارتی را به حداقل رسانده و راندمان شارژ و دشارژ را به بالای ۹۷.۵٪ میرسانند.
۳ ترکر MPPT قدرتمند با ورودی ۲۲.۵ کیلووات پیک
مجهز به ۳ ردیاب نقطه حداکثر توان مستقل با ولتاژ مدار باز تا ۱۰۰۰ ولت DC و محدوده کاری وسیع ۲۰۰ تا ۹۰۰ ولت، که امکان چیدمان استرینگها در جهات و شیبهای مختلف پشتبام با حداکثر توان آرایه خورشیدی ۲۲۵۰۰ وات را فراهم میسازد.
خروجی نامتعادل سهفاز (150% Unbalanced Load)
قابلیت تغذیه بارهای نامتقارن در فازهای مختلف تا ۱۵۰٪ توان اسمی هر فاز به طور مستقل، بدون نیاز به بالانسر فاز خارجی؛ ایدهآل برای مجتمعهای مسکونی، ویلایی و کارگاههایی که مصرف بارهای تکفاز غیرهمگن دارند.
عملکرد بدون وقفه برق اضطراری (UPS <10ms)
سرعت انتقال فوقالعاده سریع به حالت آفگرید در کمتر از ۱۰ میلیثانیه هنگام قطعی شبکه برق سراسری، بدون خاموش شدن کامپیوترها، سرورها و تجهیزات حساس پزشکی و صنعتی، همراه با توان خروجی پیوسته ۱۵ کیلووات در حالت بکآپ.
مدیریت هوشمند انرژی TOU و Peak Shaving
برنامهریزی دقیق زمانبندی شارژ و دشارژ در ساعات اوج و کمباری مصرف برق (Time of Use)، کنترل صفر کردن تزریق به شبکه (Zero Export) و امکان کاهش دیماند قراردادی از طریق تزریق توان باتری در پیک مصرف.
قابلیت پارالل و موازیسازی تا ۱۰ دستگاه
امکان موازیسازی انعطافپذیر تا ۱۰ اینورتر در حالت آنگرید و آفگرید برای افزایش ظرفیت نیروگاه تا ۱۵۰ کیلووات توان سه فاز به صورت کاملاً همگام، با پشتیبانی از اشتراکگذاری بانک باتری مشترک یا مستقل.
درگاه اختصاصی دیزلژنراتور و Smart Load
مجهز به ورودی مجزا برای کنترل خودکار استارت ژنراتور (Auto-Generator Start/Stop)، قابلیت اتصال AC Coupling با اینورترهای متصل به شبکه موجود و امکان اختصاص خروجی هوشمند برای بارهای غیرضروری (Smart Load Port).
پلتفرم مانیتورینگ ابری هوشمند LuxCloud
پایش برخط، تنظیم پارامترها و ارتقای نرمافزاری فریمور (Firmware Update) از راه دور از طریق ماژول Wi-Fi / 4G / LAN در بستر وب و اپلیکیشن اختصاصی Luxpower View با رابط کاربری فارسی و مدرن.
حالتهای عملکردی و کاربردها
I
سیستمهای هیبرید ذخیرهساز متصل به شبکه (On-Grid Hybrid)
تامین برق مصرفی از خورشید، ذخیره مازاد در باتری ولتاژ بالا، تزریق توان اضافی به شبکه سراسری مطابق قراردادهای ساتبا و توانیر، و استفاده از انرژی باتری در ساعات گرانقیمت تعرفه برق جهت کاهش حداکثری قبوض برق.
II
پروژههای مستقل از شبکه و میکروگرید (Off-Grid & Microgrid)
تامین پایدار و ۲۴ ساعته برق سه فاز در ویلاها، مجتمعهای مسکونی دور از شبکه، مزارع کشاورزی و ایستگاههای مخابراتی با تلفیق بهینه پنلهای خورشیدی، باتری ولتاژ بالا و ژنراتور پشتیبان با مدیریت هوشمند سوخت.
III
مراکز تجاری، کارخانجات و ساختمانهای اداری (C&I)
محافظت در برابر قطعیهای مکرر برق، هموارسازی اوج مصرف (Peak Shaving)، جلوگیری از جریمههای دیماند، و حفظ پایداری خطوط تولید حساس، آسانسورها، پمپها و چیلرهای سهفاز صنعتی.
IV
طراحی صنعتی مقاوم با استاندارد IP66
بدنه فلزی مقاوم با اتلاف حرارتی هوشمند و درجه عایقی IP66؛ امکان نصب ایمن در فضای باز بیرونی (Outdoor)، محیطهای مرطوب، مناطق با گرد و غبار، دمای کاری منفی ۲۵ تا ۶۰ درجه سانتیگراد و ارتفاع تا ۲۰۰۰ متر.
مشخصات فنی کامل اینورتر Luxpower TriP-HB-EU 15K
| ویژگی | مقدار / توضیحات |
|---|---|
| مشخصات کلی و سازنده | |
| سازنده / برند | لوکسپاور تِک (LuxpowerTek) |
| مدل دقیق | TriP-HB-EU 15K (TriP Series High Voltage) |
| استاندارد منطقه | نسخه اروپایی (EU Version - EN 50549 / NRS 097 / VDE-AR-N 4105) |
| توان نامی AC | 15,000 W (15 kW / 15 kVA) |
| بیشینه راندمان (Max Efficiency) | 98.40% |
| راندمان اروپایی (Euro Efficiency) | 97.80% |
| درجه حفاظت محفظه (IP) | IP66 (کاملاً ضد آب و غبار - مناسب نصب در فضای باز) |
| ورودی پنلهای خورشیدی (DC Input) | |
| حداکثر توان ورودی آرایه خورشیدی (PV Input) | 22,500 Wp (22.5 kWp) |
| حداکثر ولتاژ ورودی DC (Voc) | 1000 V |
| ولتاژ نامی ورودی DC | 650 V |
| ولتاژ راهاندازی (Start-up Voltage) | 180 V |
| محدوده ولتاژ کاری MPPT | 200V - 900V DC |
| تعداد ردیاب نقطه حداکثر توان (MPPT) | 3 ترکر مجزا (3 MPPTs) |
| تعداد رشته به ازای هر MPPT | 1 / 1 / 1 (مجموعاً 3 ورودی استرینگ) |
| حداکثر جریان ورودی هر MPPT | 20 A / 20 A / 20 A (یا متناسب تا 25A) |
| حداکثر جریان اتصال کوتاه هر MPPT (Isc) | 25 A / 25 A / 25 A |
| مشخصات باتری ولتاژ بالا (High Voltage Battery) | |
| نوع باتری سازگار | لیتیوم-یون ولتاژ بالا (LiFePO4 / NMC) و سرب-اسیدی پیشرفته |
| محدوده ولتاژ کاری باتری | 100 V تا 700 V DC |
| حداکثر جریان شارژ / دشارژ باتری | 50 A |
| حداکثر توان پیوسته شارژ / دشارژ | 15,000 W (15 kW) |
| پروتکل ارتباطی با باتری (BMS) | CAN / RS485 (پشتیبانی هوشمند خودکار از BMS) |
| راندمان شارژ و دشارژ باتری | 97.5% |
| خروجی متصل به شبکه (AC Output / Grid) | |
| ولتاژ نامی شبکه سهفاز | 3L/N/PE, 230/400 Vac | 220/380 Vac |
| فرکانس نامی شبکه | 50 Hz / 60 Hz |
| جریان نامی خروجی AC | 21.7 A تا 22.8 A |
| حداکثر جریان پیوسته خروجی AC | 25.0 A |
| ضریب توان خروجی (Power Factor) | 0.8 پیشفاز تا 0.8 پسفاز (قابل تنظیم) |
| اعوجاج هارمونیک کل (THDi) | < 3% در توان نامی |
| خروجی اضطراری و پشتیبان (UPS / Back-up Output) | |
| توان نامی خروجی پشتیبان | 15,000 W (15 kVA) |
| حداکثر توان لحظهای پیک (Surge Power) | 1.5 برابر توان نامی (22.5kVA برای ۵ دقیقه) |
| زمان سوئیچینگ اضطراری (UPS Transfer Time) | کمتر از 10 میلیثانیه (< 10ms) |
| پشتیبانی از بار نامتقارن (Unbalanced Load) | تا 150% در هر فاز مستقل |
| اعوجاج ولتاژ خروجی (THDv) | < 3% در بارهای خطی |
| ارتباطات، نمایشگر و اتصالات | |
| نمایشگر و رابط کاربری | صفحه نمایشگر لمسی رنگی (Color Touch Screen) + LED |
| پورتهای ارتباطی دستگاه | RS485 / CAN / USB / Dry Contact / پورت Smart Meter & CT |
| ماژولهای مانیتورینگ شبکه | دانگل یکپارچه Wi-Fi / 4G / LAN |
| سامانه نظارت آنلاین | Luxpower Cloud (Web Portal & Luxpower App) |
| مشخصات فیزیکی و شرایط محیطی | |
| ابعاد دستگاه (عرض × ارتفاع × عمق) | 480 × 703 × 258 mm |
| وزن دستگاه | حدود 50 تا 53 کیلوگرم |
| محدوده دمای عملکرد | -25°C تا +60°C (کاهش جزئی توان بالای 45°C) |
| سیستم خنککاری | خنککاری هوشمند تطبیقی (Smart Fan Cooling) |
| سطح نویز صوتی حین کار | کمتر از 50 دسیبل (< 50 dB) |
| توپولوژی | بدون ترانسفورماتور (Transformerless) |
سیستم جامع ایمنی و حفاظت پیشرفته
حفاظت پلاریته معکوس PV
کلید قطع اضطراری DC Switch
سرج ارستر داخلی DC Type II / III
سرج ارستر داخلی AC Type II / III
حفاظت اتصال کوتاه خروجی AC
حفاظت اضافه دمای هوشمند
حفاظت اضافه جریان AC و Overload
پایش مقاومت عایقی خطوط DC
حفاظت جریان نشتی زمین (RCD)
حفاظت ضدجزیرهای (Anti-Islanding)
پایش پلاریته معکوس و اتصال باتری
حفاظت خطای قوس الکتریکی (AFCI اختیاری)
دانلود کاتالوگ و دیتاشیت فنی Luxpower TriP HV
برای دریافت اطلاعات تکمیلی مهندسی، نمودارهای راندمان و تاییدیههای شبکههای اروپایی دیتاشیت رسمی را مشاهده فرمایید
