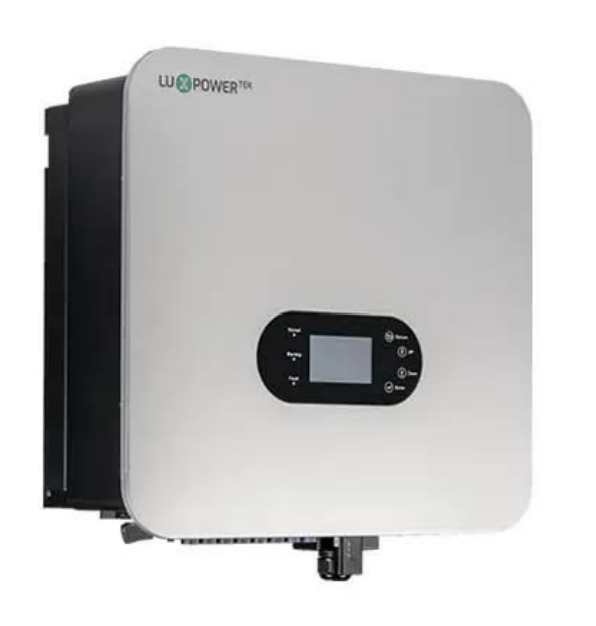

اینورتر لوکس پاور Luxpower 25KW ولتاژ بالا سه فاز
Luxpower 25KW
برند:Luxpower
توضیحات
اینورتر هایبرید سه فاز ولتاژ بالا (High Voltage) نسخه اروپایی EU
اینورتر خورشیدی هایبرید ۲۵ کیلووات لوکس پاور Luxpower
سیستم ذخیرهساز و اینورتر همهکاره هوشمند سهفاز سازگار با باتریهای ولتاژ بالا (180V–800V)، مجهز به ۳ ترکر MPPT پرتوان (ورودی تا ۳۷.۵ کیلووات پیک)، خروجی اضطراری UPS با سوئیچ سریع ۱۰ میلیثانیهای و پشتیبانی از اتصال موازی تا ۱۰ دستگاه
نسل پیشرفته هایبرید TriP با مدیریت همزمان خورشیدی، شبکه، باتری و ژنراتور
- توان نامی خروجی 25kW سهفاز متقارن و نامتقارن
- پشتیبانی از باتریهای ولتاژ بالا HV (180 تا 800 ولت)
- پذیرش پنل تا 37.5kWp با ۳ ترکر MPPT مجزا
- تغذیه ۱۰۰٪ بار نامتقارن فازها در حالت اضطراری (EPS)
- توان پیک سرج تا ۱.۵ برابر توان نامی (۳۷.۵kVA)
- قابلیت پارالل و اتصال موازی تا ۱۰ دستگاه (تا ۲۵۰ کیلووات)
- درگاه اختصاصی اتصال هوشمند دیزل ژنراتور و شارژر EV
- حفاظت بدنه صنعتی IP66 و کنترل هوشمند جریان شارژ/دشارژ
25 kW
توان نامی AC / UPS
37.5 kWp
حداکثر توان پنل خورشیدی
180-800 V
دامنه باتری HV
98.3 %
بیشینه بازدهی کلی
ویژگیهای برجسته اینورتر Luxpower 25kW High Voltage
پشتیبانی از باتریهای ولتاژ بالا (HV Battery)
بهرهمندی از ساختار ولتاژ بالا (۱۸۰ تا ۸۰۰ ولت DC) که باعث کاهش چشمگیر تلفات حرارتی کابلها، بازدهی شارژ و دشارژ تا ۹۷.۵٪ و سازگاری بینقص با برترین برندهای باتری لیتیومی ذخیرهساز صنعتی و تجاری میشود.
۳ ترکر MPPT مستقل با ورودی ۳۷.۵ کیلووات
مجهز به ۳ ردیاب مجزای نقطه بیشینه توان با قابلیت اتصال ۶ رشته پنل و تحمل جریانهای بالا؛ ایدهآل برای نصب پنلهای نسل جدید پرتوان روی سقفهای با جهات و شیبهای جغرافیایی مختلف با ۱۵۰٪ اورسایز خورشیدی.
تغذیه ۱۰۰٪ بار نامتعادل سهفاز (Unbalanced Output)
توانایی بینظیر در تأمین بارهای تکفاز سنگین و نامتقارن روی هر فاز به طور مستقل تا سقف ۵۰٪ توان نامی اینورتر؛ بدون نیاز به بالانسر خارجی و بدون ایجاد افت ولتاژ در شبکههای داخلی مصرفکننده.
سوئیچ برق اضطراری در کمتر از ۱۰ میلیثانیه (UPS Mode)
با قطع برق سراسری، اینورتر در مدت کمتر از ۱۰ms به حالت پشتیبان تغییر وضعیت داده و مانع از خاموشی و ریست شدن سرورها، تجهیزات مخابراتی، دستگاههای پزشکی، آسانسورها و خطوط حساس تولید صنعتی میشود.
قابلیت موازیسازی تا ۱۰ دستگاه (Parallel System)
امکان لینک شدن و کارکرد سنکرون تا ۱۰ دستگاه هایبرید سه فاز به صورت موازی؛ ایجاد میکروگریدهای فوقالعاده پایدار تا ظرفیت ۲۵۰ کیلووات توان خروجی پیوسته و انطباق با طرحهای توسعهای آینده.
پورت اختصاصی ژنراتور و مدیریت بار هوشمند (Smart Load)
ورودی ژنراتور داخلی با قابلیت فرمان خودکار استارت/استاپ (Dry Contact) و امکان برنامهریزی هوشمند جهت تغذیه بارهای سنگین، تخلیه اضافه تولید به مخازن حرارتی یا ایستگاههای شارژ خودروهای برقی.
مودهای کاری پیشرفته اینورتر لوکس پاور
I
حالت خودمصرفی حداکثری (Self-Consumption Mode)
اولویت مستقیم انرژی خورشیدی برای مصرف بارهای ساختمان؛ مازاد تولید صرف شارژ کامل بانک باتریهای HV شده و در صورت پر بودن باتری، امکان تزریق یا مهار تزریق (Zero-Export) با کنتور هوشمند فراهم است.
II
حالت تعرفه زمانی و مدیریت پیک (Time-of-Use / Peak Shaving)
امکان برنامهریزی بازههای زمانی شارژ باتری از شبکه در ساعات ارزان و کمباری شب، و تخلیه برق ذخیرهشده در ساعات اوج مصرف و تعرفههای گرانقیمت جهت کاهش شدید هزینه قبوض برق مصرفی مشترکین.
III
حالت پشتیبان دائمی و آفگرید (Backup & Off-Grid Priority)
نگهداری سطح شارژ باتری در بالاترین حد ممکن به عنوان اولویت اول، مناسب برای مناطق با شبکه برق ناپایدار و قطعیهای مکرر روزانه، تا خطوط حیاتی حتی در خاموشیهای طولانیمدت بیبرق نمانند.
IV
کوپلینگ متناوب با اینورترهای موجود (AC-Coupled Retrofit)
امکان الحاق اینورتر لوکسپاور و باتری به نیروگاههای خورشیدی آنگرید قدیمی موجود، بدون تغییر در ساختار اینورترهای متصل به شبکه قبلی، برای تبدیل کل مجموعه به یک نیروگاه هایبرید با قابلیت برق اضطراری.
مشخصات فنی و استاندارد اروپایی (EU Datasheet)
| پارامتر فنی | مشخصات مدل Luxpower 25kW HV (Three Phase) |
|---|---|
| مشخصات عمومی و بازدهی | |
| مدل و سازنده | LuxpowerTek TriP2-HB-3P 25K / LXP 25kW High Voltage |
| توپولوژی مدار | بدون ترانسفورماتور هایبرید (Transformer-less Hybrid) |
| بیشینه بازدهی کل (Max Efficiency) | 98.30% |
| بازدهی استاندارد اروپایی (Euro Efficiency) | 97.50% |
| راندمان تبدیل باتری به بار (Battery-to-Load) | 97.20% |
| ورودی آرایه فتوولتائیک (PV Input) | |
| حداکثر توان نامی ورودی PV | 37,500 Wp (37.5 kWp) |
| حداکثر ولتاژ مدار باز DC (Voc) | 1000 V |
| ولتاژ راهاندازی (Start-up Voltage) | 150 V |
| محدوده ولتاژ کاری ردیابهای MPPT | 180V - 900V DC (محدوده فوللود 350-800V) |
| تعداد MPPT و استرینگها | 3 ترکر MPPT مجزا (چیدمان رشته 2/2/2 - مجموعاً 6 رشته) |
| حداکثر جریان ورودی هر MPPT | 40 A / 40 A / 40 A (مناسب پنلهای 650W+) |
| حداکثر جریان اتصال کوتاه (Isc) هر MPPT | 50 A / 50 A / 50 A |
| مشخصات درگاه باتری ولتاژ بالا (Battery Port) | |
| نوع باتری سازگار | لیتیوم-یون ولتاژ بالا (LiFePO4 / NMC) و Lead-Acid |
| محدوده ولتاژ کاری باتری | 180V تا 800V DC |
| حداکثر جریان شارژ / دشارژ پیوسته | 50 A / 50 A (تا 75A در مدلهای انتخابی) |
| پروتکل ارتباطی BMS باتری | CAN / RS485 (همگام با پروتکلهای Pylontech، Dyness، BYD و ...) |
| استراتژی شارژ | هوشمند منطبق بر الگوریتمهای خودتنظیم BMS |
| خروجی متصل به شبکه (AC Grid Output) | |
| توان نامی خروجی متناوب | 25,000 W (25 kW) |
| حداکثر توان ظاهری AC | 27,500 VA (27.5 kVA) |
| ولتاژ نامی شبکه | 3L/N/PE; 230/400V (بازه 380V تا 415V) |
| فرکانس نامی کاری | 50Hz / 60Hz (تنظیم خودکار) |
| جریان نامی خروجی AC | 36.2 A (در ولتاژ 400V) / 39.9 A (در ولتاژ 380V) |
| ضریب توان خروجی (Power Factor) | 0.8 پیشفاز تا 0.8 پسفاز (تنظیمپذیر) |
| اعوجاج هارمونیک جریان (THDi) | < 3% در توان کامل |
| خروجی برق اضطراری و بکآپ (EPS / UPS Output) | |
| توان پیوسته حالت اضطراری (UPS) | 25,000 W (25 kW / 25 kVA) |
| توان پیک راهاندازی (Surge Power) | 37,500 VA (1.5 برابر به مدت 10 ثانیه) |
| زمان سوئیچ اضطراری (Transfer Time) | کمتر از 10 میلیثانیه (Seamless UPS Grade) |
| پشتیبانی از بار نامتقارن سهفاز | بله (100% عدم تقارن بار بین فازها) |
| ارتباطات، ابعاد و شرایط محیطی | |
| ابعاد فیزیکی (عرض × ارتفاع × عمق) | 577 × 537 × 206 میلیمتر |
| وزن خالص دستگاه | حدود 32 الی 38 کیلوگرم |
| درجه حفاظت محیطی (IP Rating) | IP66 (کاملاً ضد آب و غبار - مناسب Outdoor) |
| رابط کاربری و نمایشگر | نمایشگر لمسی رنگی Touch Screen + نشانگر LED + اپلیکیشن موبایل |
| درگاهها و ماژولهای ارتباطی | RS485, CAN, DRM, USB, Dry Contact + دانگل WiFi / 4G / LAN |
| سیستم خنککاری | فنهای هوشمند سرعت متغیر کمصدا (Smart Fan < 45dB) |
| محدوده دمای عملکرد | منفی 25 تا مثبت 60 درجه سانتیگراد |
| استانداردهای اروپایی و بینالمللی | EN 50549-1, CEI 0-21, VDE-AR-N 4105, EN 62109-1/-2, IEC 62477 |
سیستم هوشمند ایمنی و استانداردهای حفاظتی
حفاظت پلاریته معکوس باتری و PV
کلید قطع اضطراری DC Switch
برقگیر داخلی سرج DC Type II
برقگیر داخلی سرج AC Type II
حفاظت اتصال کوتاه خروجی AC و EPS
پایش دما و حفاظت حرارتی هوشمند
حفاظت اضافه بار و اضافه جریان
پایش مقاومت عایقی و خطای زمین
حفاظت جریان نشتی (RCD داخلی)
حفاظت ضد جزیرهای (Anti-Islanding)
سیستم هوشمند تشخیص قوس AFCI
پشتیبانی از قطع سریع آتشنشانی (RSD)
دانلود دیتاشیت و مستندات فنی Luxpower 25kW HV
جهت بررسی دیاگرامهای سیمکشی، لیست باتریهای مورد تأیید (BMS Compatibility) و راهنمای نصب پروژه
