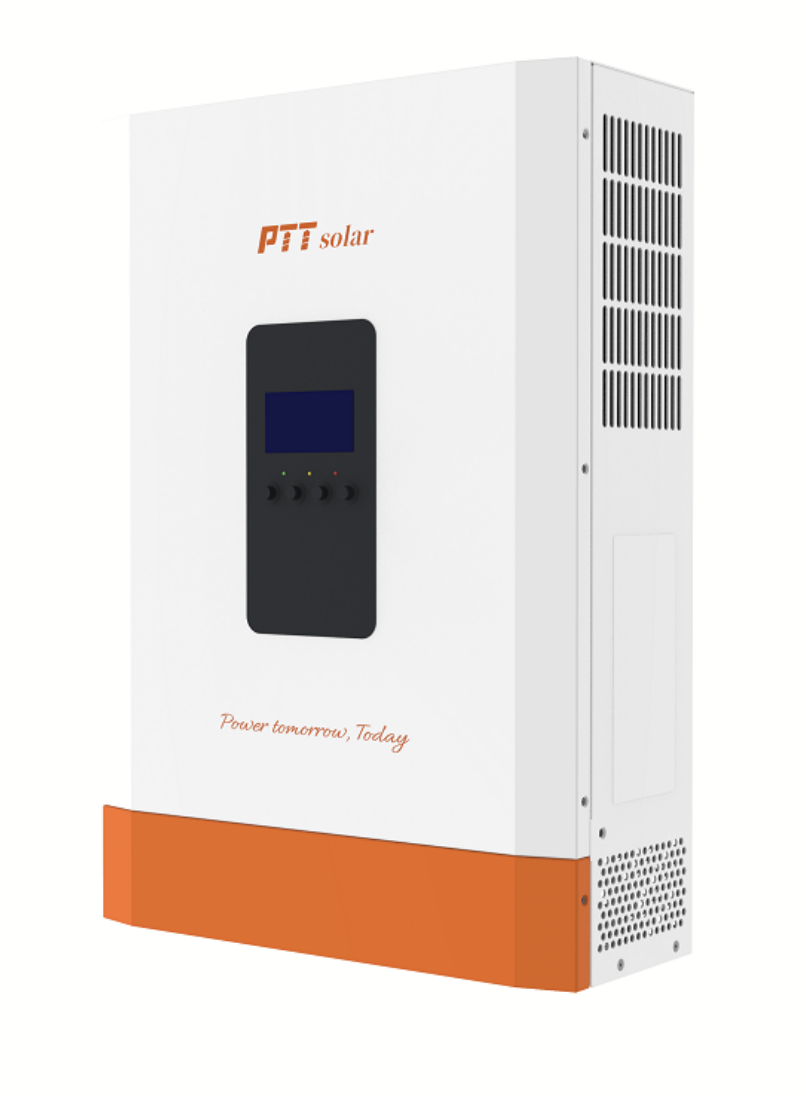

اینورتر 5.5 کیلووات هیبرید PTT Solar
PTT Solar
برند:PTT Soalr
توضیحات
اینورتر خورشیدی سه فاز ولتاژ بالا (High Voltage) ۵.۵ کیلووات
اینورتر سهفاز ولتاژ بالا PTT Solar 5.5KW (EU Edition)
اینورتر پیشرفته سه فاز متصل به شبکه با پشتیبانی از سیستم باتری ولتاژ بالا (HV)، بیشینه راندمان ۹۸.۲٪، کنترل هوشمند توان Zero Export، درجه عایقی صنعتی IP65/IP66 و سازگار کامل با استانداردهای اتحادیه اروپا (EU Code).
ویژگیهای برجسته نسخه اروپایی PTT Solar 5.5KW HV
- توان نامی خروجی سه فاز 5.5kW / 5.5kVA
- پشتیبانی از معماری باتری ولتاژ بالا (160V - 600V DC)
- دو ترکر MPPT پربازده با ولتاژ ماکزیمم 1000V DC
- بیشینه بازدهی تبدیل انرژی تا 98.2%
- قابلیت اورسایز DC تا 150% (8.25kWp PV Input)
- سرج ارستر داخلی صاعقهگیر Type II (AC & DC)
- سوئیچینگ اضطراری فوقسریع در حالت قطعی برق (UPS < 10ms)
- پروتکلهای حفاظتی و استانداردهای اروپایی VDE / EN 50549
5.5 kW
توان نامی سهفاز AC
1000 V
حداکثر ولتاژ DC ورودی
98.2 %
بیشینه بازدهی EU
HV 160-600V
پشتیبانی باتری ولتاژ بالا
ویژگیهای فنی و مهندسی PTT Solar 5.5KW High Voltage
فناوری باتری ولتاژ بالا (High Voltage Architecture)
کارکرد در بازه ولتاژی ۱۶۰ تا ۶۰۰ ولت DC باتری؛ تلفات کابلکشی و حرارتی را به حداقل رسانده و بازدهی شارژ و دشارژ را نسبت به سیستمهای ۴۸ ولتی قدیمی تا ۴٪ افزایش میدهد.
۲ ترکر مستقل MPPT با سازگاری پنلهای پرتوان
مجهز به دو ردیاب مجزای نقطه حداکثر توان جهت مدیریت آرایههای خورشیدی با جهات و زوایای مختلف، پشتیبانی کامل از پنلهای نسل جدید ۶۰۰ وات پلاس با جریان ورودی بالا.
خروجی برق سهفاز نامتقارن (100% Unbalanced Output)
قابلیت بینظیر تغذیه مستقل هر فاز بر اساس بار مصرفی همان فاز؛ جلوگیری از برداشت جریان از شبکه در فازهای نامتعادل و بهینهسازی حداکثری سیستم در ساختمانها و مصارف کارگاهی.
سوئیچ خودکار UPS با زمان پاسخگویی زیر ۱۰ میلیثانیه
تامین برق پایدار و بدون وقفه هنگام قطعی برق شبکه سراسری؛ تضمین روشن ماندن بیوقفه تجهیزات حساس اداری، تجهیزات پزشکی، دوربینهای نظارتی و سرورها بدون خاموشی لحظهای.
مدیریت و کنترل هوشمند تزریق (Zero Export)
امکان اتصال به اسمارتمتر سهفاز اروپایی جهت محدودسازی یا قطع کامل تزریق توان مازاد به شبکه برق سراسری در پروژههای خودمصرفی با رعایت آییننامههای محلی توزیع برق.
مانیتورینگ هوشمند ابری (WiFi / LAN / 4G)
پایش لحظهای پارامترهای ولتاژ، جریان، درصد شارژ باتری و توان مصرفی از طریق اپلیکیشن اختصاصی موبایل و پنل وب با قابلیت تنظیم از راه دور و بهروزرسانی فریمویر.
حالتهای عملکردی سیستم (Operating Modes)
I
حالت خودمصرفی هوشمند (Self-Consumption)
انرژی خورشیدی ابتدا بارهای مصرفی سهفاز ساختمان را تغذیه میکند؛ مازاد آن باتری ولتاژ بالا را شارژ کرده و در صورت نیاز باقیمانده به شبکه برق تزریق میگردد.
II
حالت منبع تغذیه بدون وقفه (Backup / UPS Mode)
ذخیره همیشگی انرژی در باتری برای شرایط اضطراری؛ در صورت قطعی شبکه برق سراسری، خروجی پشتیبان سهفاز در کسری از ثانیه برق تجهیزات اصلی را پایدار نگه میدارد.
III
حالت تعرفه ساعات پیک (Peak Shaving / TOU)
برنامهریزی زمانی جهت شارژ باتری با تعرفه ارزان شبانه و دشارژ هوشمند در ساعات اوج مصرف روزانه (ساعات پیک بار) جهت کاهش ماکزیمم هزینههای قبض برق تجاری و صنعتی.
IV
حالت کارکرد بدون شبکه (Off-Grid Capability)
امکان کارکرد مستقل در مناطق دور از شبکه برق با هماهنگی کامل بین پنلهای خورشیدی، باتری ولتاژ بالا و ژنراتور دیزلی پشتیبان با تثبیت فرکانس و ولتاژ استاندارد.
جدول مشخصات فنی اینورتر PTT Solar 5.5KW HV
| پارامتر فنی | مشخصات و مقادیر نامی |
|---|---|
| مشخصات عمومی و استانداردها | |
| برند و مدل محصول | PTT Solar - 5.5K-HV-3P (EU Series) |
| نوع اینورتر | سهفاز متصل به شبکه / هایبرید ولتاژ بالا (High-Voltage Hybrid) |
| توان نامی خروجی AC | 5,500 W (5.5 kW) |
| بیشینه توان ظاهری AC | 6,050 VA (110% Overload) |
| بیشینه بازدهی کلی (Max Efficiency) | 98.20% |
| بازدهی اروپایی (Euro Efficiency) | 97.50% |
| درجه حفاظت محفظه (IP) | IP65 / IP66 (مقاوم در برابر نفوذ آب و گرد و غبار) |
| ورودی خورشیدی (PV Input - DC) | |
| حداکثر توان ورودی DC پیشنهادی | 8,250 Wp (150% PV Oversizing) |
| حداکثر ولتاژ ورودی DC (Voc) | 1000 V DC |
| ولتاژ راهاندازی (Start-up Voltage) | 180 V DC |
| محدوده ولتاژ کاری ترکر MPPT | 160 V - 850 V DC |
| ولتاژ نامی ورودی DC | 600 V DC |
| تعداد ترکر MPPT مستقل / تعداد استرینگ | 2 عدد MPPT (1 رشته به ازای هر ترکر) |
| حداکثر جریان ورودی به ازای هر MPPT | 16 A / 16 A (سازگار با پنلهای بیفیشیال) |
| حداکثر جریان اتصال کوتاه (Isc) | 20 A / 20 A |
| درگاه باتری ولتاژ بالا (Battery HV Input) | |
| نوع باتری سازگار | لیتیوم-یون / LiFePO4 ولتاژ بالا (High Voltage) |
| محدوده ولتاژ کاری باتری | 160 V - 600 V DC |
| حداکثر جریان شارژ / دشارژ مداوم | 25 A / 25 A |
| استراتژی شارژ باتری | هوشمند خودکار چندمرحلهای منطبق بر پروتکل BMS |
| پروتکل ارتباطی BMS | CAN 2.0 / RS485 |
| خروجی متناوب متصل به شبکه (AC Grid Output) | |
| ولتاژ نامی شبکه متناوب | 3/N/PE; 230V / 400V (380V / 415V قابل تنظیم) |
| فرکانس نامی شبکه | 50 Hz / 60 Hz (دامنه 45 تا 55 هرتز) |
| جریان نامی خروجی AC | 8.0 A به ازای هر فاز (در ولتاژ 400V) |
| حداکثر جریان خروجی پیوسته | 8.8 A |
| ضریب توان خروجی (Power Factor) | 0.8 پیشفاز تا 0.8 پسفاز (تنظیمپذیر) |
| اعوجاج هارمونیک کل (THDi) | < 3% (در توان نامی خروجی) |
| خروجی پشتیبان و برق اضطراری (Backup EPS Output) | |
| توان نامی خروجی اضطراری | 5,500 VA سهفاز |
| حداکثر توان لحظهای پیک (Peak Power) | 8,000 VA (به مدت ۱۰ ثانیه) |
| زمان سوئیچینگ انتقال به مود بکآپ | کمتر از 10 میلیثانیه (< 10ms UPS Class) |
| اعوجاج هارمونیک ولتاژ خروجی (THDv) | < 2% برای بارهای خطی |
| امکانات ارتباطی و پایش سیستم | |
| رابط کاربری و نمایشگر | نشانگرهای وضعیت LED + نمایشگر LCD / اپلیکیشن موبایل |
| پورتهای ارتباطی استاندارد | RS485, CAN, DRM, USB, پورت Smart Meter |
| ماژولهای مانیتورینگ هوشمند | WiFi Dongle (پیشفرض) / ماژول LAN / ماژول 4G |
| پلتفرم مدیریت هوشمند ابری | PTT Solar Smart Cloud App (iOS / Android / Web) |
| مشخصات فیزیکی، مکانیکی و محیطی | |
| ابعاد دستگاه (عرض × ارتفاع × عمق) | 440 × 520 × 210 میلیمتر |
| وزن خالص | 22.5 کیلوگرم |
| محدوده دمای کاری محیط | -25°C تا +60°C (کاهش توان تدریجی بالای 45°C) |
| سیستم خنککننده (Cooling) | خنککاری همرفتی طبیعی هوشمند (Natural Convection - بیصدا) |
| میزان نویز صوتی حین کار | کمتر از 30 دسیبل (< 30 dB Silent Operation) |
| استانداردهای ایمنی و اتصال به شبکه | EN 50549-1, VDE-AR-N 4105, CE LVD, CE EMC, IEC 62109-1/2 |
سیستم یکپارچه ایمنی و حفاظت پیشرفته (EU Compliance)
حفاظت پلاریته معکوس DC
کلید قطع زیر بار DC Switch
سرج ارستر داخلی DC Type II
سرج ارستر داخلی AC Type II
حفاظت اتصال کوتاه خروجی AC
حفاظت اضافهدمای هوشمند
حفاظت اضافهجریان خروجی AC
پایش مقاومت عایقی خطوط DC
حفاظت جریان نشتی زمین (RCD)
حفاظت ضد جزیرهای (Anti-Islanding)
پایش و محدودسازی تزریق DC
حفاظت خطای قوس الکتریکی (AFCI اختیاری)
دانلود کاتالوگ و مشخصات فنی PTT Solar 5.5KW HV
برای دریافت مستندات فنی، نمودارهای راندمان، گواهیهای استاندارد اروپا و راهنمای نصب، فایل دیتاشیت را دانلود کنید
