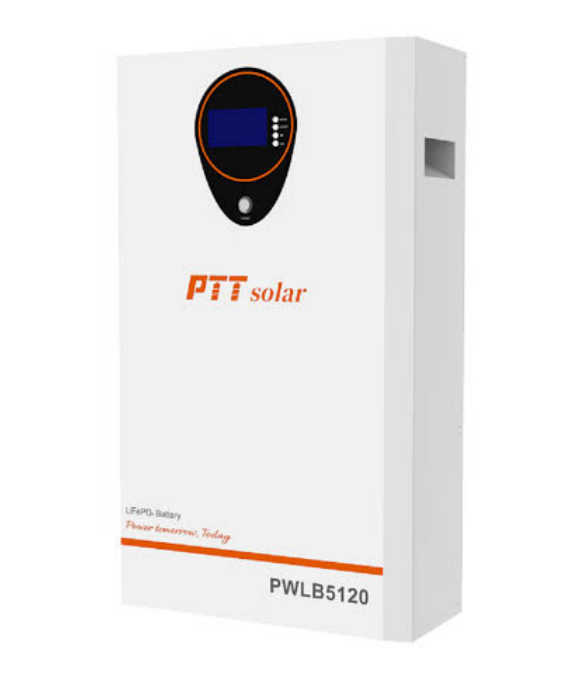

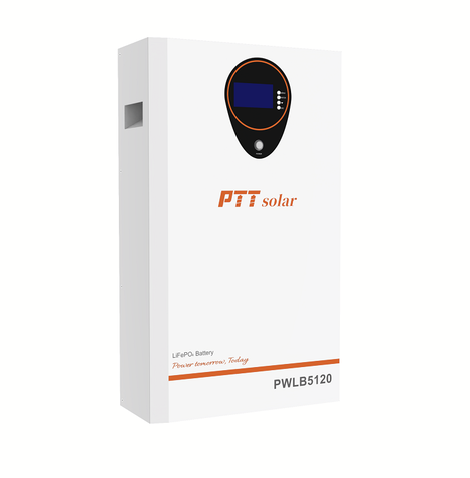

باتری لیتیوم PTT Solar ظرفیت 5 کیلووات ساعت
PTT Solar -5kwh Battery
برند:PTT Soalr
توضیحات
# Generate the HTML file for PTT Solar 5.12kWh Lithium Battery (EU/Persian product description) # Based on the exact design structure, styling, typography, and sections provided in the user prompt. html_content = """
باتری ذخیرهساز لیتیوم فسفات آهن (LiFePO4) 5.12kWh
باتری لیتیوم خورشیدی PTT Solar مدل 51.2V 100Ah (5kWh)
سیستم ذخیرهساز انرژی هوشمند نسل جدید با سلولهای گرید A فسفات آهن (LiFePO4)، چرخه عمر بیش از ۶۰۰۰ سیکل کاری، سیستم هوشمند مدیریت باتری (BMS)، سازگاری با تمامی اینورترهای هیبریدی و قابلیت اتصال موازی تا ۱۵ ماژول
ذخیرهسازی هوشمند و پایدار با بیش از ۶۰۰۰ چرخه شارژ و دشارژ و گارانتی طولانی
- ظرفیت ذخیرهسازی نامی 5.12 کیلووات ساعت (51.2V 100Ah)
- عمق دشارژ واقعی (DoD) تا 90% بدون افت کیفیت
- سلولهای پیشرفته LiFePO4 با امنیت فوقالعاده
- بیش از 6000 چرخه کاری در 80% DoD (+15 سال طول عمر)
- پشتیبانی از پروتکلهای ارتباطی CANbus و RS485
- سیستم هوشمند مدیریت باتری (Smart BMS) داخلی
- طراحی ماژولار با امکان پارالل تا 15 یونیت (76.8kWh)
- سازگار با معتبرترین اینورترهای خورشیدی و هیبریدی
5.12 kWh
ظرفیت اسمی انرژی
51.2 V
ولتاژ نامی سیستم
6000+ Cycles
طول عمر چرخهای
90 %
عمق دشارژ (DoD)
ویژگیهای کلیدی باتری لیتیوم PTT Solar 5kWh
تکنولوژی ایمن لیتیوم آهن فسفات (LiFePO4)
استفاده از پایدارترین و ایمنترین شیمی باتری در دنیا با مقاومت حرارتی بالا، عدم اشتعال و عدم انفجار؛ طراحی ویژه جهت عملکرد پایدار در دماهای بالا و شرایط محیطی دشوار صنعتی و خانگی.
سیستم مدیریت باتری هوشمند (Smart BMS)
مجهز به برد مدیریت پیشرفته با قابلیت پایش لحظهای ولتاژ، جریان، دمای سلولها، تعادلبخشی خودکار سلولی (Cell Balancing) و قطع خودکار مدار در هنگام بروز هرگونه خطا یا نوسان شدید.
طول عمر چرخهای فوقالعاده (+6000 سیکل)
پشتیبانی از بیش از ۶۰۰۰ چرخه کامل شارژ و دشارژ در شرایط کاری روزانه (معادل بیش از ۱۵ سال طول عمر مفید)، بازدهی اقتصادی چندین برابری را در مقایسه با باتریهای قدیمی سرباسید و ژل رقم میزند.
قابلیت توسعه ماژولار و اتصال موازی
امکان اتصال موازی همزمان تا ۱۵ یونیت بدون نیاز به کنترلر خارجی؛ دستیابی به ظرفیت ذخیرهسازی تا ۷۶.۸ کیلووات ساعت جهت پاسخگویی به مصارف مسکونی بزرگ، ویلاها، مراکز داده و کارخانجات تجاری.
پروتکلهای ارتباطی CANbus و RS485
ارتباط همگام و هوشمند با اینورترهای هیبریدی و آفگرید مطرح دنیا (Deye, Growatt, Victron, SolaX, Voltronic, Solis و...) با قابلیت تبادل اطلاعات دقیق شارژ، دشارژ و وضعیت سلامت باتری (SoC/SoH).
طراحی دیواری و رکمونت (Wall / Rack Mount)
طراحی مدرن، زیبا و کمحجم با قابلیت نصب آسان بر روی دیوار (Wall-mount) یا قرارگیری داخل رکهای استاندارد ۱۹ اینچ صنعتی؛ کاهش چشمگیر فضای اشغالشده نسبت به باتریهای حجیم سنتی.
راندمان بالای شارژ و تخلیه سریع 1C
بهرهمندی از راندمان رفت و برگشت انرژی (Round-trip Efficiency) بالاتر از ۹۵٪ و قابلیت دشارژ پیوسته ۱۰۰ آمپر، امکان تامین بارهای سنگین ضربهای لحظهای در پروژههای خورشیدی و پشتیبان برق اضطراری را فراهم میکند.
بدون نیاز به نگهداری و دوستدار محیط زیست
کاملاً آببندیشده، بدون نشت اسید و بدون تولید گازهای خورنده؛ ۱۰۰٪ سازگار با محیط زیست و بدون نیاز به هیچگونه سرویس و نگهداری دورهای در طول عمر مفید کاری.
کاربردها و راهکارهای ذخیرهسازی انرژی
I
سیستمهای خورشیدی مستقل از شبکه (Off-Grid)
تامین برق پایدار و مطمئن ۲۴ ساعته برای ویلاها، باغها، مناطق روستایی و ایستگاههای مخابراتی بدون دسترسی به شبکه سراسری با حفظ طول عمر حداکثری در چرخه شارژ و دشارژ روزانه.
II
سیستمهای هیبریدی و خودمصرفی (Self-Consumption)
ذخیره انرژی مازاد تولیدی پنلهای خورشیدی در طول روز و مصرف آن در ساعات پیک مصرف شبانه جهت به صفر رساندن قبوض برق و استقلال کامل از افزایش تعرفههای انرژی.
III
پشتیبان برق اضطراری (UPS / Backup Power)
جایگزین بیصدا، مدرن و با راندمان بالا برای دیزلژنراتورها و یوپیاسهای فرسوده در بیمارستانها، سرورها، مراکز تجاری، آزمایشگاهها و ساختمانهای مسکونی هنگام قطعی سراسری برق.
IV
مدیریت اوج مصرف و شیفت پیک (Peak Shaving)
شارژ در ساعات تعرفه کمباری شبکه و تزریق انرژی ذخیرهشده به مدار مصرف در ساعات اوج بار صنعتی و تجاری، جهت کاهش جریمههای دیماند و بهینهسازی هزینههای برق مصرفی.
مشخصات فنی کامل
| ویژگی فنی | مقدار / استاندارد |
|---|---|
| مشخصات الکتریکی و ظرفیت | |
| برند و مدل محصول | PTT Solar - 51.2V 100Ah (5.12kWh) |
| نوع شیمی باتری | لیتیوم آهن فسفات (LiFePO4 - Grade A Prismatic Cells) |
| ظرفیت انرژی نامی | 5.12 kWh (5120 Wh) |
| ظرفیت نامی آمپرساعت | 100 Ah |
| ولتاژ نامی سیستم | 51.2 V |
| محدوده ولتاژ کاری | 44.8 V ~ 58.4 V DC |
| عمق دشارژ توصیهشده (DoD) | 90% |
| ظرفیت قابل استفاده (Usable Energy) | 4.6 kWh |
| جریانها و عملکرد توان | |
| جریان شارژ استاندارد | 50 A (0.5C) |
| حداکثر جریان شارژ پیوسته | 100 A (1.0C) |
| جریان دشارژ استاندارد | 50 A (0.5C) |
| حداکثر جریان دشارژ پیوسته | 100 A (1.0C) |
| حداکثر توان دشارژ لحظهای (Peak) | 150 A (برای 5 ثانیه) |
| راندمان رفت و برگشت (Round-trip Efficiency) | ≥ 95% |
| طول عمر سیکلی (Cycle Life) | ≥ 6000 سیکل (در دمای 25°C و 80% DoD) |
| ارتباطات و قابلیت موازیسازی | |
| پورتهای ارتباطی سیستم | RS485 / CAN / RS232 |
| قابلیت پارالل و توسعه | پشتیبانی از موازیسازی تا 15 یونیت (تا 76.8kWh) |
| پروتکلهای BMS سازگار | Deye, Victron, Growatt, SolaX, Voltronic, Solis, Sofar, GoodWe |
| نشانگر وضعیت | صفحه نمایش LED / LCD نشانگر ولتاژ، جریان، دما، خطا و ظرفیت SoC |
| مشخصات فیزیکی، ابعاد و شرایط محیطی | |
| نوع نصب | دیواری (Wall Mounted) / رکمونت استاندار ۱۹ اینچ |
| ابعاد فیزیکی (عرض × ارتفاع × عمق) | 480 × 440 × 160 mm |
| وزن تقریبی | 45 kg |
| درجه حفاظت محفظه (IP) | IP21 / IP65 (بسته به نسخه) |
| دمای شارژ مجاز | 0°C تا +55°C |
| دمای دشارژ مجاز | -20°C تا +60°C |
| دمای نگهداری و انبارداری | -10°C تا +45°C |
| سیستم خنککاری | خنککاری طبیعی بدون فن (Natural Convection - Silent) |
| استانداردهای بینالمللی | CE, UN38.3, IEC 62619, MSDS, RoHS |
سیستم ایمنی و محافظتهای Smart BMS
حفاظت اضافه ولتاژ شارژ (OVP)
حفاظت افت ولتاژ دشارژ عمیق (UVP)
حفاظت اضافهجریان شارژ (OCCP)
حفاظت اضافهجریان دشارژ (OCDP)
حفاظت اتصال کوتاه خروجی (SCP)
حفاظت دمای بالا در شارژ/دشارژ (OTP)
حفاظت دمای پایین زیر صفر (UTP)
سیستم بالانس خودکار سلولها (Balancing)
کلید فیوز مدارشکن (DC Circuit Breaker)
دانلود کاتالوگ فنی و راهنمای نصب PTT Solar 5kWh
جهت بررسی جداول سازگاری اینورترها، ابعاد دقیق و راهنمای سیمبندی و کانفیگ پروتکل ارتباطی
دانلود دیتاشیت رسمی باتری لیتیوم (PDF)""" output_filename = "ptt_solar_5kwh_battery_description.html" with open(output_filename, "w", encoding="utf-8") as f: f.write(html_content) print(f"File successfully created: {output_filename}")
