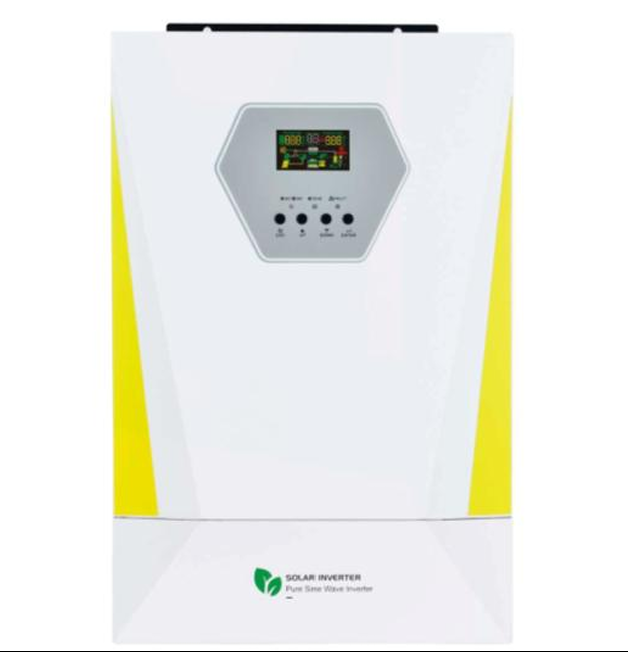

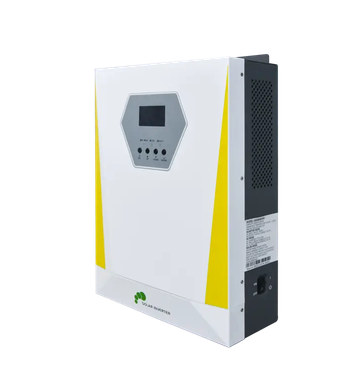

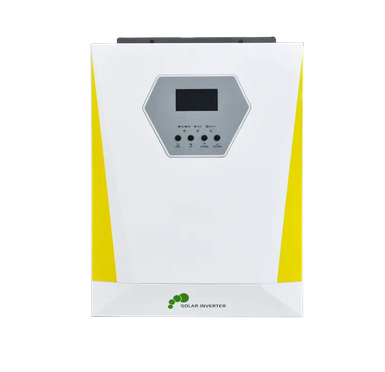

اینورتر هیبرید 6.2 کیلووات Newcell مدل ED6248EMH
Hybrid Inverter-Newcell-ED6248EMH
برند:Newcell
توضیحات
اینورتر خورشیدی هیبرید 48 ولت
اینورتر هیبرید 6.2 کیلووات Newcell مدل ED6248EMH
سیستم تبدیل و مدیریت توان هوشمند خورشیدی با خروجی توان 6200 وات و شارژر پرقدرت خورشیدی
ویژگی‌های برجسته و مشخصات فنی کلیدی
- توان نامی خروجی 6200 وات
- حداکثر توان پنل ورودی 8500 وات
- محدوده ولتاژ باتری 48 تا 60 ولت
- محدوده ولتاژ ورودی خورشیدی 60 تا 500 ولت
- زمان سوئیچ سریع کمتر از 20 میلی‌ثانیه
- پورت ارتباطی هوشمند RS232
6200 W
توان خروجی نامی
8500 W
حداکثر توان فتوولتائیک
500 V
حداکثر ولتاژ ورودی PV
100 A
جریان شارژر شهری (AC)
ویژگی‌های کلیدی اینورتر هیبرید Newcell
پشتیبانی تا 8500 وات پنل خورشیدی
قابلیت اتصال آرایه فتوولتائیک پرقدرت با محدوده ولتاژ وسیع 60 تا 500 ولت DC و ردیابی بهینه توان نقطه بیشینه (VMP).
سوئیچینگ UPS فوق‌سریع
زمان تبدیل بسیار سریع (کمتر از 20 میلی‌ثانیه) جهت تضمین پایداری برق لوازم الکترونیکی حساس هنگام قطعی برق شبکه.
شارژر دوبل قدرتمند (AC & Solar)
مجهز به سیستم شارژ با جریان خورشیدی تا 27 آمپر و شارژ پرسرعت از طریق شبکه AC با جریان چشمگیر 100 آمپر.
نمایشگر LCD و درگاه هوشمند RS232
پنل نمایش وضعیت لحظه‌ای با کاربری آسان و پورت ارتباطی استاندارد RS232 برای اتصال، عیب‌یابی و پایش پارامترها.
طراحی جمع‌وجور و سبک
وزن خالص کمتر از 11 کیلوگرم با ضخامت باریک 125 میلی‌متری، مناسب برای نصب راحت روی دیوار در فضاهای فنی محدود.
عملکرد بی‌صدا و پایدار
صدای کارکرد کمتر از 50 دسی‌بل با سیستم خنک‌کننده بهینه، متناسب با استفاده در محیط‌های مسکونی، تجاری و اداری.
حالت‌های کاری و سازگاری شبکه
I
حالت ورودی معمولی (Normal Mode)
پذیرش بازه ولتاژ گسترده شهری از 90 تا 280 ولت متناوب برای کاربردهایی که نوسان بالا دارند و به راندمان اقتصادی تکیه می‌کنند.
II
حالت یوپی‌اس (UPS Mode)
محدوده ورودی 170 تا 280 ولت با پاسخ‌دهی بسیار سریع جهت اتصال بارهای حساس خانگی و اداری مانند رایانه‌ها و تجهیزات شبکه.
III
بهینه‌ساز توان خورشیدی (VMP)
محدوده کاری طلایی 360 تا 430 ولت برای استخراج بالاترین بازدهی تولید برق از پنل‌های خورشیدی در طول ساعات روز.
IV
بانک باتری 48 ولت منعطف
پشتیبانی کامل از بازه ولتاژی باتری 48 الی 60 ولت جهت سازگاری کامل با باتری‌های لیتیومی مدرن و باتری‌های سیلد اسید.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات خروجی اینورتر و توان | |
| مدل اینورتر | ED6248EMH |
| توان نامی (Rated Power) | 6200W |
| ولتاژ خروجی اینورتر | 220 / 230 / 240V AC ± 5% |
| زمان سوئیچ (Conversion Time) | ≤ 20ms |
| مشخصات ورودی برق شهری (AC Input) | |
| ولتاژ اسمی ورودی | 220 / 230 / 240V AC |
| محدوده ولتاژ ورودی (Normal Mode) | 90 - 280V AC ± 3V |
| محدوده ولتاژ ورودی (UPS Mode) | 170 - 280V AC ± 3V |
| فرکانس ورودی | 50 / 60Hz ± 0.1% |
| حداکثر جریان شارژ AC | 100A |
| مشخصات آرایه خورشیدی و باتری | |
| حداکثر توان پنل خورشیدی (Max PV) | 8500W |
| محدوده ولتاژ ورودی خورشیدی (PV Input) | 60 - 500V DC |
| محدوده ولتاژ کاری بهینه (Best VMP) | 360 - 430V DC |
| حداکثر جریان شارژ خورشیدی | 27A |
| محدوده ولتاژ کاری باتری | 48 - 60V DC |
| مشخصات فیزیکی و محیطی | |
| پروتکل ارتباطی | RS232 |
| سطح صدا (Noise) | < 50dB |
| درجه حفاظت محیطی (IP Rating) | IP20 |
| دمای کاری | -10°C ~ 50°C |
| رطوبت مجاز کاری | 20% ~ 95% |
| ابعاد (طول × عرض × ضخامت) | 495 × 312 × 125 mm |
| وزن خالص | ≤ 11 kg |
سیستم حفاظتی و استانداردهای عملیاتی
حفاظت اضافه بار
حفاظت اتصال کوتاه خروجی
حفاظت حرارتی و دمای بیش از حد
حفاظت اضافه ولتاژ باتری
حفاظت دشارژ بیش از حد باتری
ردیابی خودکار نقطه ماکزیمم توان
نمایشگر دیجیتال LCD کاربری
درگاه پایش RS232
استاندارد عایق‌بندی IP20
دانلود کاتالوگ و دیتاشیت محصول
جهت بررسی ابعاد دقیق، شماتیک سیم‌کشی و مشخصات کامل اینورتر نیوسل، فایل مشخصات را دریافت کنید.
