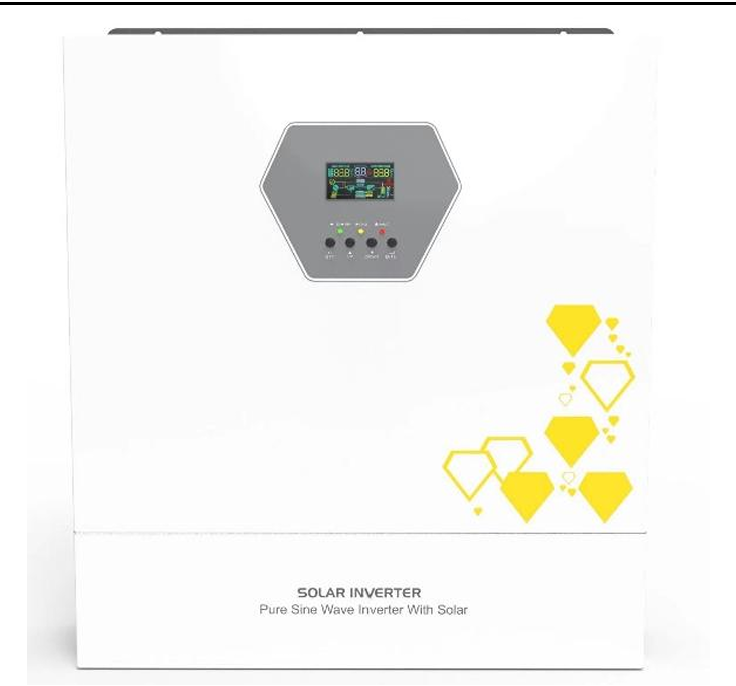

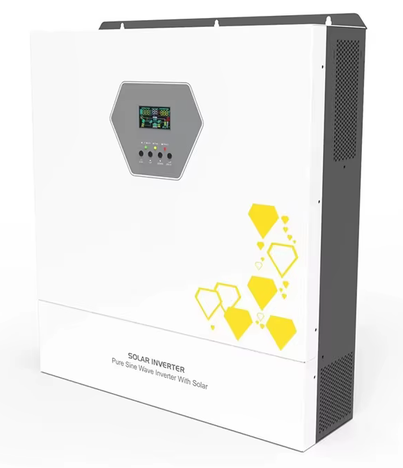

اینورتر هیبرید 11 کیلووات Newcell مدل GD11048SMHB
Newcell -11kW Hybrid Inverter-GD11048SMHB
برند:Newcell
توضیحات
اینورتر خورشیدی هیبرید 48 ولت تکفاز
اینورتر هیبرید NewCell 11kW مدل GD11048SMHB
توان خروجی نامی 11000 وات با ورودی پنل دوبل تا 15000 وات و شارژر AC پرقدرت 150 آمپر
ویژگیهای برجسته اینورتر هیبرید NewCell
- توان نامی خروجی 11 کیلووات (11000W)
- پشتیبانی از ورودی پنل 2x7500W (مجموعاً 15kW)
- جریان شارژ خورشیدی 27A + 27A
- پشتیبانی از باتری 48 تا 60 ولت
- زمان سوئیچینگ سریع کمتر از 20ms (حالت UPS)
- ارتباط هوشمند RS485 و CAN با BMS باتری
11000 W
توان خروجی نامی
15000 W
حداکثر ورودی خورشیدی
150 A
جریان شارژ برق شهر
48-60 V
ولتاژ باتری
ویژگیهای کلیدی اینورتر NewCell 11kW
ورودی دوبل خورشیدی (2x7500W)
امکان اتصال پنلهای خورشیدی تا توان فوقالعاده ۱۵۰۰۰ وات با دو کانال مجزا، بازدهی تولید انرژی را در طول روز به حداکثر میرساند.
شارژر AC فوقسریع 150 آمپر
بهرهمندی از شارژر قدرتمند برق شهری یا ژنراتور تا ۱۵۰ آمپر جهت شارژ کامل و سریع بانک باتری در زمانهای کمبود نور خورشید.
سازگاری گسترده باتری 48V
محدوده ولتاژ باتری ۴۸ تا ۶۰ ولت با امکان تعریف پروفایل برای انواع باتریهای لیتیومی (LiFePO4)، ژل، سیلد اسید و ادغام هوشمند با BMS.
صفحه نمایش گرافیکی چندضلعی
پنل نمایشگر LCD مدرن و زیبا با دکمههای کنترلی لمسی برای نمایش بیدرنگ توان تولیدی، جریان ورودی/خروجی و وضعیت باتری.
سوئیچینگ سریع UPS (زیر 20ms)
زمان انتقال سریع برق به باتری هنگام قطع برق شبکه بدون ایجاد قطعی یا ریست در تجهیزات حساس الکترونیکی خانگی و تجاری.
طراحی بهینه و وزن مناسب
وزن کمتر از ۱۹ کیلوگرم با ابعاد استاندارد برای نصب دیواری آسان، به همراه عملکرد کمصدا (زیر ۵۰ دسیبل) مناسب محیطهای مسکونی.
کارکرد و مشخصات عملکردی
I
دامنه MPPT بهینه (360-430V)
محدوده ورودی ولتاژ پنل ۹۰ تا ۵۰۰ ولت و عملکرد در بهترین بازه ۳۶۰ تا ۴۳۰ ولت DC برای رسیدن به حداکثر راندمان خورشیدی.
II
دو حالت عملکرد ورودی برق شهر
پشتیبانی از حالت عادی (۹۰ الی ۲۸۰ ولت) برای مناطق با نوسان شدید و حالت UPS (۱۷۰ الی ۲۸۰ ولت) برای حفاظت بارهای حساس.
III
پروتکلهای ارتباطی CAN و RS485
امکان تبادل داده با سیستمهای هوشمند مانیتورینگ و برقراری ارتباط با پورت BMS باتریهای پیشرفته لیتیومی.
IV
عملکرد در اقلیمهای متنوع
کارکرد پایدار در دمای ۱۰- الی ۵۰ درجه سانتیگراد و رطوبت ۲۰ تا ۹۵ درصد، همراه با سطح حفاظت فیزیکی IP20.
مشخصات فنی اینورتر هیبرید
| پارامتر فنی | مشخصات / مقدار |
|---|---|
| مشخصات ورودی و خروجی AC (Grid & Output) | |
| مدل دستگاه | GD11048SMHB |
| توان خروجی نامی | 11000 W |
| ولتاژ ورودی نامی | 220 / 230 / 240 VAC |
| محدوده ولتاژ ورودی (Normal Mode) | 90 - 280 VAC ± 3V |
| محدوده ولتاژ ورودی (UPS Mode) | 170 - 280 VAC ± 3V |
| فرکانس ورودی | 50 / 60 Hz ± 0.1% |
| ولتاژ خروجی اینورتر | 230 VAC ± 5% |
| زمان سوئیچینگ (انتقال) | ≤ 20 ms |
| مشخصات ورودی خورشیدی (PV Input) | |
| حداکثر توان ورودی پنل (PV) | 2 × 7500 W (Total 15000W) |
| محدوده ولتاژ ورودی خورشیدی | 90 - 500 VDC |
| بهترین محدوده کاری ولتاژ (Best VMP) | 360 - 430 VDC |
| حداکثر جریان شارژ خورشیدی | 27 A + 27 A |
| مشخصات باتری و شارژر | |
| محدوده ولتاژ باتری | 48 - 60 VDC |
| حداکثر جریان شارژ AC (برق شهر) | 150 A |
| پروتکلهای ارتباطی | RS485 / CAN |
| مشخصات فیزیکی و شرایط محیطی | |
| ابعاد (طول × عرض × ارتفاع) | 570 × 471 × 148 mm |
| وزن خالص | ≤ 19 kg |
| درجه حفاظت فیزیکی (IP) | IP20 |
| محدوده دمای کاری | -10°C to 50°C |
| رطوبت مجاز کاری | 20% to 95% |
| سطح نویز صوتی | < 50 dB |
سیستمهای حفاظتی و نظارتی
محافظت اضافه بار
محافظت اتصال کوتاه
محافظت ولتاژ بالا/پایین
محافظت دمای بیش از حد
سازگاری با پروتکل BMS
ایزولاسیون ایمن الکتریکی
حالت کاری هوشمند UPS
ارتباطات CAN و RS485
کارکرد کمصدا (زیر 50dB)
دانلود کاتالوگ و دیتاشیت محصول
جهت دریافت کاتالوگ فنی و راهنمای نصب اینورتر خورشیدی NewCell، روی دکمه زیر کلیک کنید.
دانلود دیتاشیت اینورتر (PDF)نظرات
