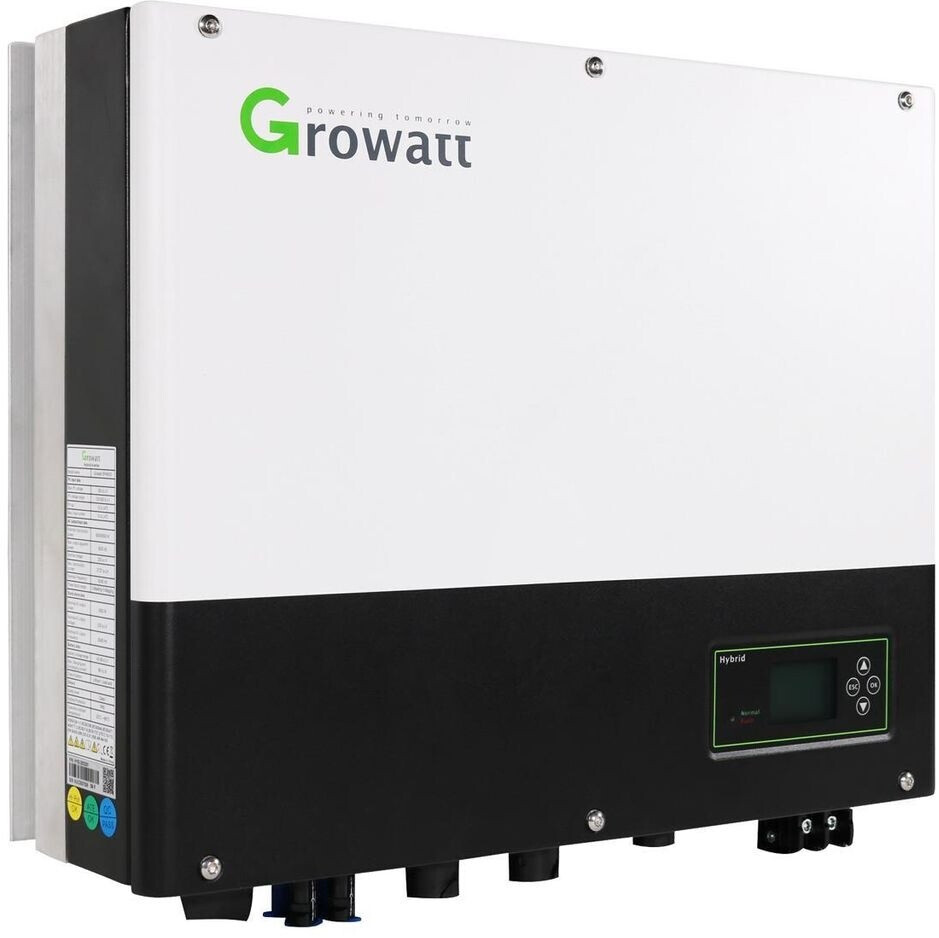

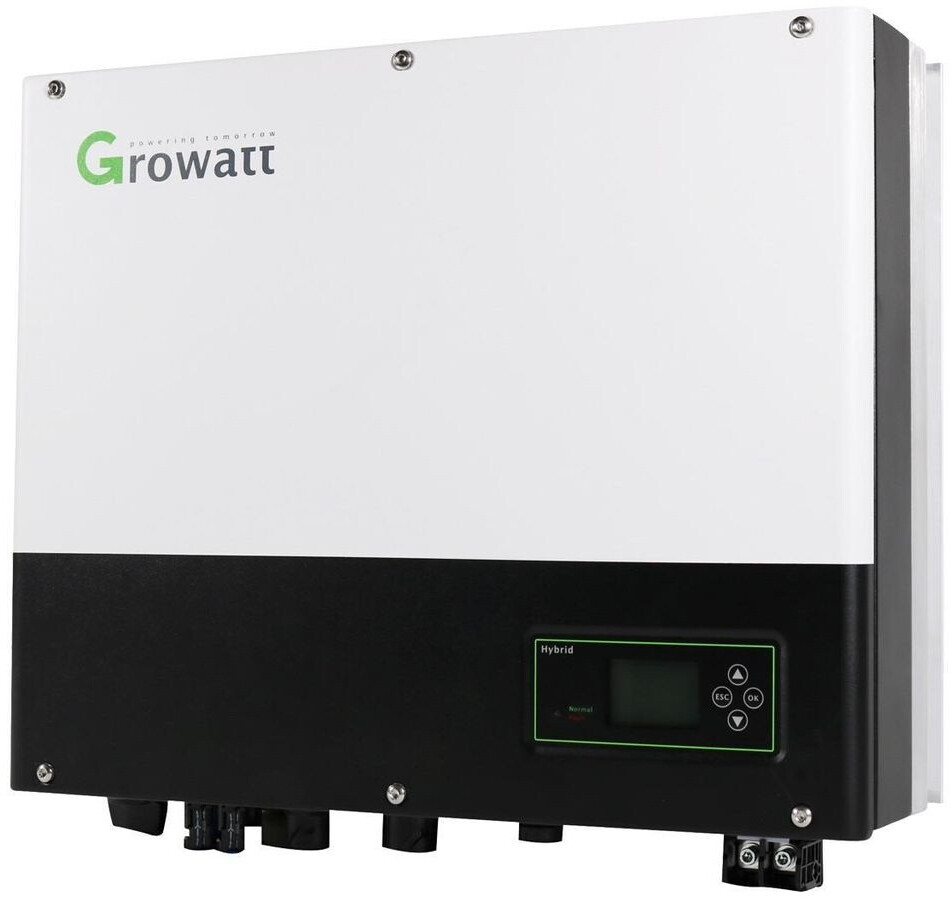

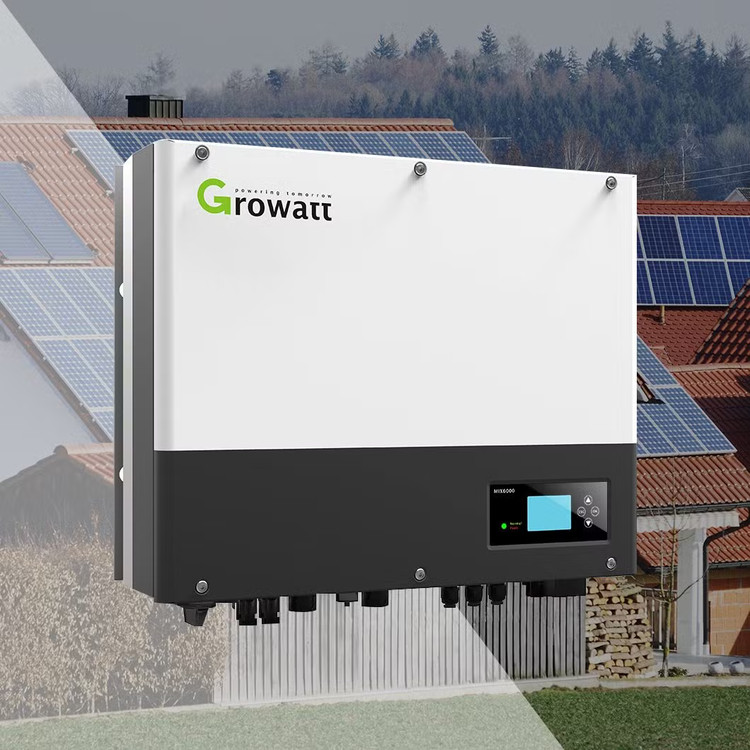

اینورتر تک فاز هیبریدی 3.6 کیلووات Growatt مدل SPH3600TL BL-UP
Growatt -SPH3600TL BL-UP-3600
برند:Growatt
توضیحات
html_code = """
اینورتر هیبریدی مسکونی تکفاز - سری BL-UP
اینورتر هیبریدی Growatt SPH3600TL BL-UP
اینورتر خورشیدی هوشمند 3.6 کیلووات متصل/منفصل از شبکه با عملکرد یوپیاس (UPS) آنی، دو ردیاب مستقل MPPT و راندمان اروپایی ۹۷٪
ویژگیهای برجسته اینورتر هیبریدی گِروات ۳.۶ کیلووات
- توان خروجی نامی 3680 وات تکفاز
- حداکثر توان آرایه خورشیدی تا 7500 وات
- سوییچ اضطراری برق پشتیبان زیر 10 میلیثانیه
- دارای 2 ترکر مجزای MPPT با ولتاژ تا 550 ولت
- سازگار با باتریهای لیتیومی و اسیدی 48 ولت
- درجه حفاظت فیزیکی بالا با استاندارد IP65
3680 W
توان خروجی نامی AC
7500 W
حداکثر توان ورودی PV
< 10 ms
زمان سوییچ UPS
97.2 %
حداکثر راندمان
مزایا و قابلیتهای کلیدی Growatt SPH3600TL BL-UP
برق اضطراری بیوقفه (UPS)
انتقال فوقالعاده سریع به برق باتری در کمتر از ۱۰ میلیثانیه هنگام قطع شبکه، بدون ریستارت کامپیوترها، سرورها و وسایل حساس خانگی.
دو ردیاب MPPT پرقدرت
دو ورودی مجزای ردیاب نقطه حداکثر توان با محدوده ولتاژ گسترده ۱۲۰ تا ۵۵۰ ولت، مناسب برای نصب پنلها در دو جهت و شیب متفاوت سقف.
سازگاری منعطف با انواع باتری ۴۸ ولت
پشتیبانی کامل از باتریهای لیتیومی (LiFePO4) و سرباسیدی استاندارد با محدوده ولتاژ کاری ۴۲ تا ۵۹ ولت و حداکثر جریان شارژ/دشارژ ۷۵ آمپر.
مدیریت هوشمند بار (Dry Contact)
کنترل خودکار بارهای هوشمند خانگی (مانند پمپ حرارتی، آبگرمکن یا شارژر خودرو) از طریق درایکنتاکت به منظور بهینهسازی خودمصرفی خورشیدی.
پشتیبانی از نیروگاه مجازی (VPP Ready)
آمادهسازی سختافزاری و نرمافزاری جهت اتصال به شبکههای هوشمند توزیع و سیستمهای تجمیع انرژی نیروگاه مجازی (Virtual Power Plant).
طراحی بیصدا و بدون فن خنککننده
خنککاری از طریق گردش هوای طبیعی بدون فن مکانیکی پر سر و صدا، موجب افزایش طول عمر مفید، کاهش استهلاک و به صفر رسیدن نویز در محیط خانه میشود.
عملکردها و مدهای کاری هوشمند
I
مد خودمصرفی حداکثری (Self-Consumption)
انرژی خورشیدی مستقیماً برای تأمین برق منزل استفاده شده و مازاد آن در باتری ذخیره میشود؛ شبکه برق سراسری تنها در زمان کمبود انرژی فعال خواهد شد.
II
مد پشتیبان و اضطراری (Backup Mode)
در زمان پایداری شبکه، باتریها همواره فولشارژ نگهداشته میشوند تا در لحظه قطعی برق، بلافاصله در کمتر از ۱۰ میلیثانیه مدار خروجی بحرانی را بدون قطعی تغذیه کنند.
III
مد تعرفه زمانی (Time of Use - TOU)
شارژ هوشمند باتری در ساعات افت بار و تعرفه ارزان شبکه، و تخلیه ذخیره انرژی در ساعات اوج مصرف (پیک مصرف) جهت کاهش چشمگیر هزینه برق ماهانه.
IV
پایش و ارتقاء از راه دور (Remote Smart O&M)
امکان اتصال ماژولهای وایفای، کابل شبکه و ۴G برای نظارت لحظهای بازدهی، اعمال تنظیمات پارامتری و عیبیابی آنلاین از طریق اپلیکیشن موبایل Growatt ShinePhone.
مشخصات فنی کامل اینورتر Growatt SPH3600TL BL-UP
| پارامتر فنی | مقدار استاندارد |
|---|---|
| مشخصات ورودی فتوولتائیک (PV DC) | |
| مدل دستگاه | Growatt SPH3600TL BL-UP |
| حداکثر توان پیشنهادی پنل خورشیدی (STC) | 7500 W |
| حداکثر ولتاژ ورودی DC | 550 V |
| ولتاژ راهاندازی (Start Voltage) | 120 V |
| محدوده ولتاژ کاری MPPT / ولتاژ نامی | 120V - 550V / 370V |
| تعداد ردیاب مستقل MPPT | 2 |
| تعداد استرینگ در هر ترکر MPPT | 1 |
| حداکثر جریان ورودی در هر MPPT | 13.5 A |
| حداکثر جریان اتصال کوتاه در هر MPPT | 16.9 A |
| مشخصات خروجی متصل به شبکه (AC On-Grid) | |
| حداکثر توان اکتیو خروجی متناوب | 3680 W |
| توان ظاهری نامی خروجی متناوب | 3680 VA |
| ولتاژ اسمی متناوب (محدوده ولتاژ شبکه) | 230V (180Vac - 260Vac) |
| فرکانس اسمی شبکه (محدوده مجاز) | 50Hz / 60Hz (45-55Hz / 55-65Hz) |
| جریان نامی خروجی تزریق به شبکه | 16 A |
| ضریب توان قابل تنظیم (Power Factor) | 0.8 پیشفاز ... 0.8 پسفاز |
| اعوجاج هارمونیک جریان (THDi) | < 3% |
| نوع فاز اتصال به شبکه | تکفاز (Single phase / L+N+PE) |
| مشخصات اتصال باتری ذخیرهساز (Battery DC) | |
| محدوده ولتاژ باتری (ولتاژ نامی 48V) | 42V ~ 59V |
| حداکثر جریان شارژ و دشارژ | 75 A |
| توان مداوم شارژ و دشارژ | 3680 W |
| نوع باتریهای تحت پوشش | لیتیومی (Lithium) / سیلد اسید (Lead-acid) |
| نوع کانکتور ترمینال باتری | OT Terminal |
| مشخصات توان پشتیبان و خروجی اضطراری (Backup AC / EPS) | |
| حداکثر توان خروجی پشتیبان | 3680 W |
| جریان نامی خروجی پشتیبان | 16 A |
| ولتاژ خروجی نامی در مد اضطراری | 230 Vac |
| فرکانس نامی خروجی در مد اضطراری | 50Hz / 60Hz |
| اعوجاج هارمونیک ولتاژ (THDv) | < 3% |
| مدت زمان تغییر وضعیت (Switch time) | < 10 ms (سرعت مناسب UPS) |
| راندمان و بازدهی سیستم | |
| حداکثر راندمان اینورتر (MAX. efficiency) | 97.20% |
| راندمان استاندارد اروپایی (European efficiency) | 97.00% |
| راندمان ترکر نقطه حداکثر توان (MPPT) | ≥ 99.5% |
| مشخصات فیزیکی، محیطی و ارتباطات | |
| ابعاد دستگاه (عرض × ارتفاع × عمق) | 565 × 456 × 188 mm |
| وزن خالص دستگاه | 27 kg |
| محدوده دمای کاری | -25°C ... +60°C |
| توان مصرفی شبانه اینورتر | < 10 W |
| توپولوژی مدار | بدون ترانسفورماتور (Transformerless) |
| سیستم خنککننده | خنککاری طبیعی بدون فن (Natural Cooling) |
| درجه حفاظت محفظه (IP) | IP65 (ضد آب و غبار، مناسب فضای باز) |
| دامنه رطوبت نسبی مجاز | 0% ~ 100% |
| حداکثر ارتفاع کاری از سطح دریا | 2000 m |
| نوع اتصالات ورودی خورشیدی | H4 / MC4 (اختیاری) |
| نوع اتصال به شبکه خروجی AC | کانکتور اختصاصی نری/مادگی استاندارد |
| نمایشگر وضعیت | نمایشگر LCD ماتریسی گرافیکی + نشانگرهای LED |
| درگاههای ارتباطی سیستم | RS485 / CAN / USB |
| پایش و مانیتورینگ هوشمند | ماژول RF / WIFI / GPRS (اختیاری) |
| مدت زمان گارانتی کارخانه | ۵ سال استاندارد / ۱۰ سال اختیاری |
| استانداردها و تاییدیههای بینالمللی | CE, IEC62109, G98/G99, VDE0126-1-1, AS4777, CEI 0-21, VDE-AR-N4105, EN50549, IEC 61727, IEC 62116, IEC 62040 |
سیستمهای جامع حفاظت و ایمنی الکتریکی
کلید قطع اضطراری DC Switch
حفاظت معکوس شدن قطبهای DC
حفاظت سرج ولتاژ AC و DC (Surge)
حفاظت پلاریته معکوس باتری
حفاظت اتصال کوتاه خروجی AC
پایش خطای اتصال به زمین (Ground Fault)
پایش پیوسته شبکه برق (Grid Monitoring)
حفاظت ضد جزیرهای (Anti-Islanding)
واحد پایش جریان نشتی (RCMU)
پایش مقاومت عایقی (Insulation)
رابط ارتباطی RS485 / CAN / USB
گواهینامه IEC62109 و CE اروپا
دانلود کاتالوگ و دیتاشیت رسمی محصول
برای بررسی جزئیات فنی مهندسی، نمودارهای راندمان و دیاگرام اتصالات، کاتالوگ اینورتر را دانلود فرمایید.
دانلود دیتاشیت اینورتر Growatt SPH3600TL BL-UP (PDF)""" filename = "growatt_sph3600tl_bl_up_template.html" with open(filename, "w", encoding="utf-8") as f: f.write(html_code) print(f"File saved successfully as {filename}")
