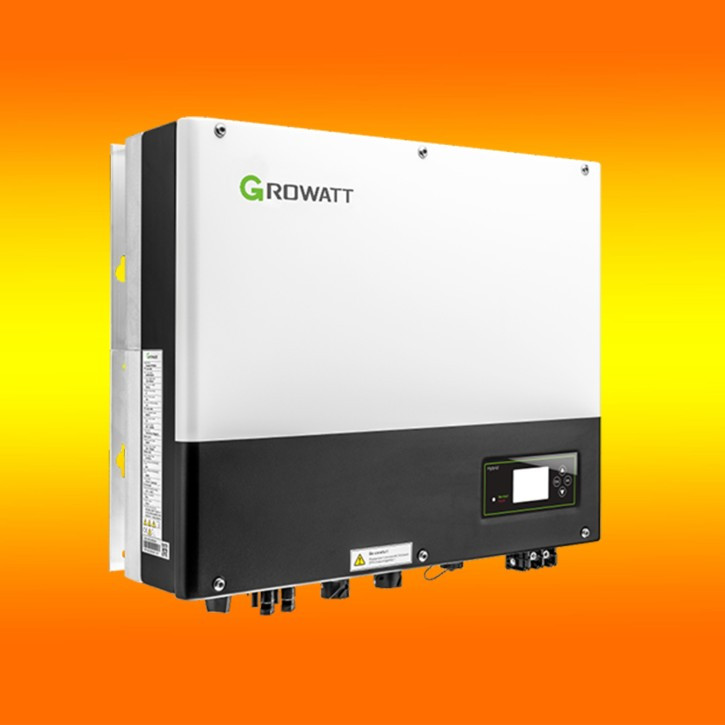

اینورتر تک فاز هیبریدی 4 کیلووات Growatt مدل SPH4000TL BL-UP
Growatt -SPH4000TL BL-UP-4000
برند:Growatt
توضیحات
اینورتر هیبریدی هوشمند تکفاز - سری BL-UP
اینورتر هیبریدی Growatt SPH4000TL BL-UP
توان خروجی ۴ کیلووات، دو ردیاب MPPT مستقل، سوئیچینگ فوقسریع کمتر از ۱۰ میلیثانیه و مدیریت هوشمند انرژی
راهکار جامع هیبریدی و ذخیرهساز انرژی مسکونی
- توان خروجی نامی 4000 وات (تکفاز)
- حداکثر توان پنل خورشیدی 8500 وات
- عملکرد UPS با زمان انتقال زیر 10 میلیثانیه
- جریان شارژ و دشارژ باتری 85 آمپر
- 2 ردیاب MPPT با راندمان بالای 99.5%
- درجه حفاظت IP65 و بدون فن خنککننده (Natural)
4000 W
توان اسمی خروجی
8500 W
حداکثر توان PV ورودی
97.3 %
حداکثر راندمان
< 10 ms
زمان انتقال اضطراری (UPS)
ویژگیهای کلیدی Growatt SPH4000TL BL-UP
دو ترکر MPPT مستقل
بهرهمندی از 2 ورودی MPPT مجزا برای چیدمان بهینه پنلها در دو جهت یا زاویه متفاوت سقف و ماکسیممسازی بازدهی انرژی.
عملکرد UPS با سوئیچینگ ۱۰ میلیثانیه
انتقال فوقسریع به حالت اضطراری بدون قطع برق حتی برای وسایل بسیار حساس مثل سرورها، یخچال و تجهیزات اداری.
سازگاری با باتری لیتیومی و اسیدی
محدوده ولتاژ باتری ۴۲ تا ۵۹ ولت با پشتیبانی کامل از پروتکلهای ارتباطی CAN/RS485 و جریان شارژ/دشارژ تا ۸۵ آمپر.
مدیریت هوشمند بار (Dry Contact)
قابلیت تعریف و اولویتبندی بارهای مصرفی پرمصرف از طریق کنتاکت خشک به منظور بهینهسازی اوج مصرف و خودکفایی انرژی.
مانیتورینگ از راه دور هوشمند
پشتیبانی از دانگلهای ارتباطی WiFi، GPRS و RF برای پایش دقیق تولید، شارژ باتری و مصرف خانه از طریق اپلیکیشن ShinePhone.
خنککاری طبیعی و استاندارد IP65
بدون فن و بدون ایجاد نویز و صدا با بدنه آلومینیومی مقاوم و استاندارد ضدآب و گردوغبار IP65 جهت نصب در فضای بیرونی و داخلی.
حالتهای کاری و مدیریت هوشمند
I
حالت خودمصرفی (Self-Consumption)
تغذیه بارهای خانگی از طریق پنلهای خورشیدی و ذخیره مازاد تولید در باتری برای کاهش حداکثری وابستگی به شبکه برق سراسری.
II
حالت پشتیبان (Backup / UPS)
تامین بیوقفه برق بارهای بحرانی هنگام قطعی شبکه در کمتر از ۱۰ میلیثانیه با توان خروجی پیوسته ۴۰۰۰ وات.
III
مدیریت زمان مصرف (Time of Use)
امکان برنامهریزی زمانهای شارژ باتری در تعرفههای ارزان شبانه و تخلیه آن در ساعات اوج بار گرانقیمت شبکه شهری.
IV
آماده یکپارچهسازی VPP
قابلیت اتصال به نیروگاه مجازی (Virtual Power Plant) جهت هماهنگی شبکهای، پاسخگویی به تقاضا و فروش بهینه برق.
مشخصات فنی کامل اینورتر
| پارامتر فنی | مقدار (مدل SPH4000TL BL-UP) |
|---|---|
| مشخصات ورودی خورشیدی (PV Input) | |
| حداکثر توان پیشنهادی پنلها (STC) | 8500 W |
| حداکثر ولتاژ DC ورودی | 550 V |
| ولتاژ استارت (راه اندازی) | 120 V |
| محدوده ولتاژ کاری MPPT / ولتاژ نامی | 120V - 550V / 370V |
| تعداد ردیابهای MPPT | 2 |
| تعداد استرینگ در هر MPPT | 1 |
| حداکثر جریان ورودی هر MPPT | 13.5 A |
| حداکثر جریان اتصال کوتاه هر MPPT | 16.9 A |
| مشخصات خروجی متصل به شبکه (AC Grid Output) | |
| توان نامی و حداکثر خروجی AC | 4000 W |
| توان ظاهری خروجی AC | 4000 VA |
| ولتاژ اسمی شبکه (محدوده) | 230V / (180Vac - 260Vac) |
| فرکانس نامی شبکه (محدوده) | 50Hz / 60Hz (45Hz-55Hz / 55Hz-65Hz) |
| جریان نامی خروجی | 17.5 A |
| ضریب توان قابل تنظیم | 0.8 پیشفاز ... 0.8 پسفاز |
| اعوجاج هارمونیک کل (THDi) | < 3% |
| نوع اتصال به شبکه | تکفاز (Single Phase) |
| مشخصات بخش باتری (Battery DC) | |
| محدوده ولتاژ باتری | 42V - 59V |
| حداکثر جریان شارژ و دشارژ | 85 A |
| توان پیوسته شارژ و دشارژ | 4000 W |
| انواع باتری پشتیبانیشده | لیتیومی / سرباسیدی (Lithium / Lead-acid) |
| توان خروجی بکآپ و اضطراری (Backup AC) | |
| حداکثر توان خروجی بکآپ | 4000 W |
| جریان خروجی نامی بکآپ | 17.5 A |
| ولتاژ اسمی خروجی بکآپ | 230 Vac |
| فرکانس نامی خروجی بکآپ | 50 / 60 Hz |
| اعوجاج هارمونیک ولتاژ (THDv) | < 3% |
| زمان سوئیچینگ اضطراری | < 10 ms |
| راندمان و بهرهوری | |
| حداکثر راندمان (Max Efficiency) | 97.30% |
| راندمان اروپایی (European Efficiency) | 97.10% |
| راندمان رهگیری MPPT | ≥ 99.5% |
| مشخصات فیزیکی و عمومی | |
| ابعاد (عرض / ارتفاع / عمق) | 565 × 456 × 188 mm |
| وزن خالص | 27 kg |
| محدوده دمای کاری | -25°C ~ +60°C |
| مصرف توان در حالت شب | < 10 W |
| توپولوژی | بدون ترانسفورماتور (Transformerless) |
| سیستم خنککننده | طبیعی بدون فن (Natural) |
| درجه حفاظت محیطی | IP65 |
| نمایشگر | LCD + نشانگرهای LED |
| پورتهای ارتباطی | RS485 / CAN / USB |
| ماژول مانیتورینگ | RF / WIFI / GPRS (اختیاری) |
| استانداردها و گواهینامهها | CE, IEC62109, G98/G99, VDE0126-1-1, AS4777, CEI 0-21, VDE-AR-N4105, EN50549, IEC 62040 |
سیستمهای حفاظتی و ایمنی اینورتر
کلید قطع DC (DC Switch)
حفاظت قطبیت معکوس DC
سرج ارستر AC و DC
حفاظت معکوس باتری
حفاظت اتصال کوتاه AC
پایش خطای اتصال زمین
پایش وضعیت شبکه (Grid)
حفاظت ضد جزیرهای (Anti-islanding)
واحد پایش جریان نشتی (RCMU)
پایش مقاومت عایقی سیستم
استاندارد ایمنی IEC62109
تاییدیه اروپایی CE و VDE
دانلود کاتالوگ و دیتاشیت رسمی محصول
برای دریافت مشخصات فنی دقیق، نمودارهای بهرهوری و ابعاد نصب، دیتاشیت رسمی را دانلود فرمایید.
