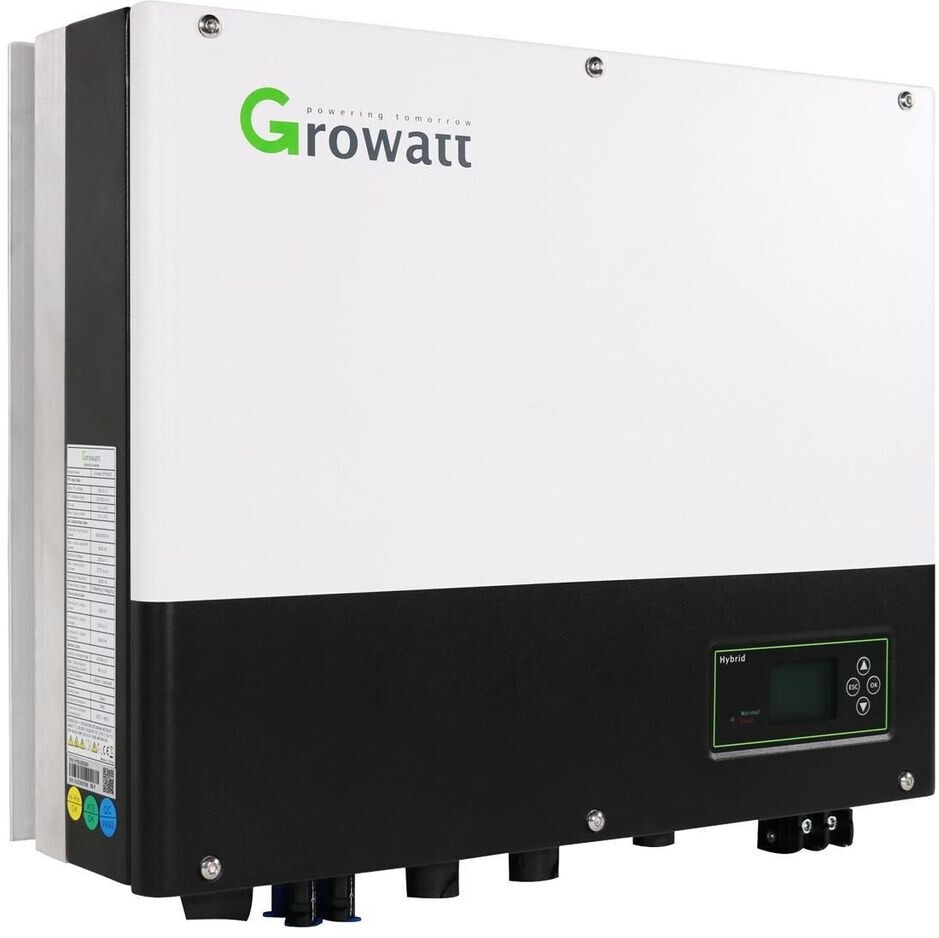

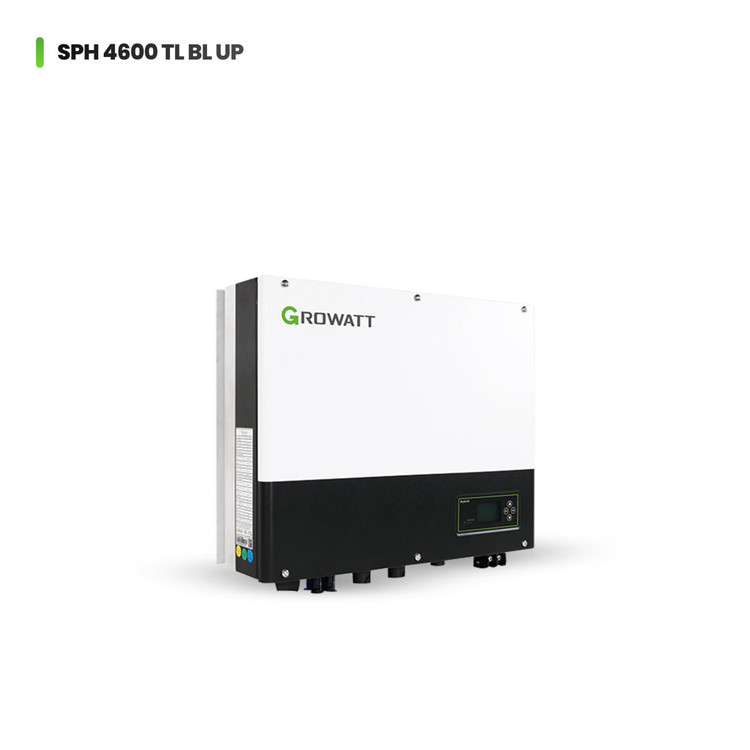

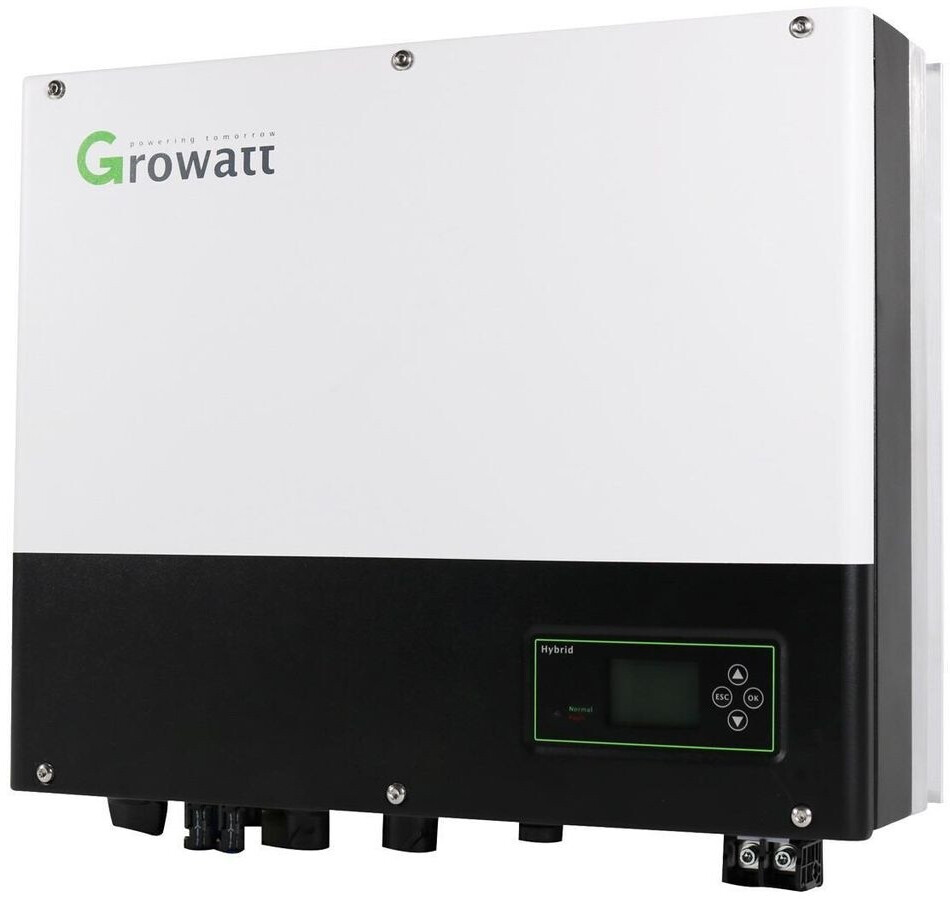

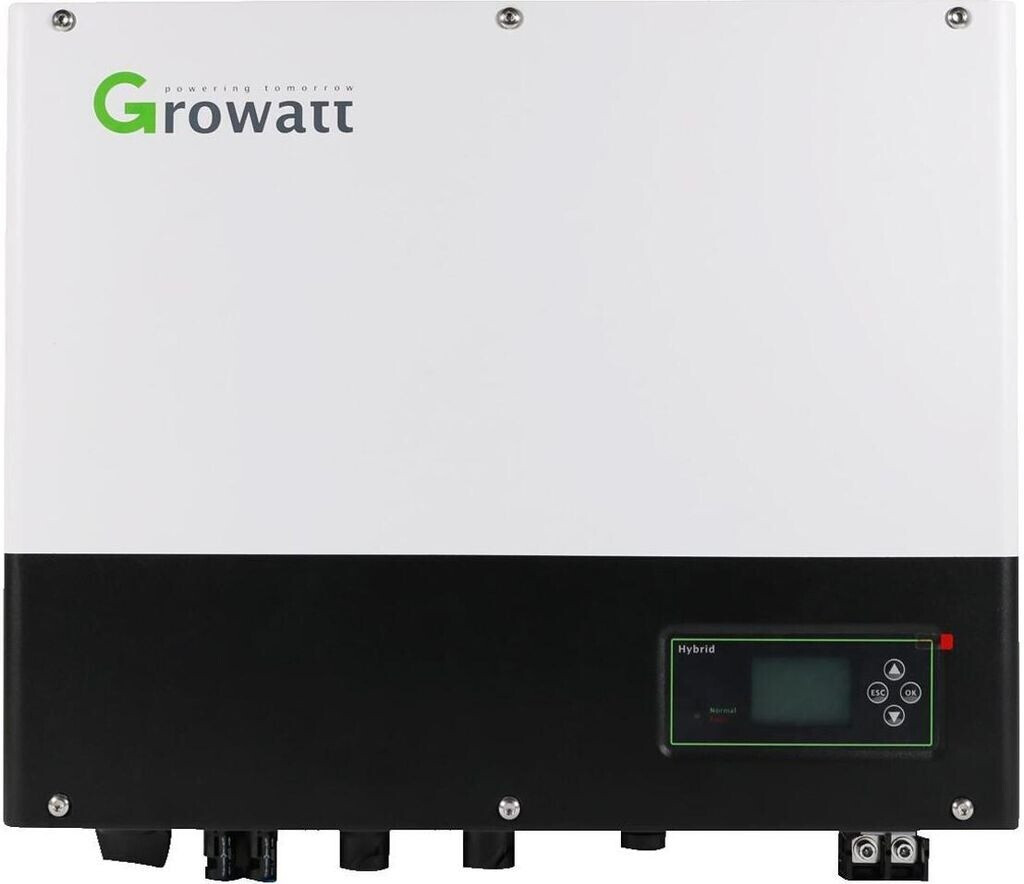

اینورتر تک فاز هیبریدی 4.6 کیلووات Growatt مدل SPH4600TL BL-UP
Growatt -SPH4600TL BL-UP-4600
برند:Growatt
توضیحات
اینورتر هیبریدی مسکونی تکفاز - 48 ولت
اینورتر هیبریدی Growatt SPH4600TL BL-UP
سیستم مدیریت هوشمند انرژی خورشیدی، پشتیبانی برق اضطراری (UPS) با سوئیچ سریع 10 میلیثانیه و بازدهی حداکثری 97.4%
ویژگیهای برجسته و مزایای عملیاتی
- توان نامی خروجی متناوب: 4600 وات
- قابلیت اتصال 2 ترکر مجزای MPPT
- حالت یو پی اس با سوئیچ سریع 10ms
- سازگار با باتریهای لیتیومی و اسیدی 48V
- حداکثر جریان شارژ و دشارژ 85 آمپر
- استاندارد مقاومت محیطی IP65
4600 W
توان خروجی AC
8500 W
حداکثر ورودی پنل (PV)
97.4 %
حداکثر راندمان
<10 ms
زمان سوئیچ UPS
ویژگیهای کلیدی اینورتر هیبریدی Growatt SPH
عملکرد بدون وقفه (UPS Function)
سوئیچ خودکار در زمان کمتر از 10 میلیثانیه به حالت برق پشتیبان اضطراری بدون ایجاد کوچکترین اختلال در وسایل حساس خانگی
دارای ۲ ردیاب مجزای MPPT
بهرهمندی از دو ترکر MPPT مستقل جهت بهینهسازی تولید انرژی برای سقفهای چندجهته با بازده ردیابی بیش از 99.5 درصد
پشتیبانی از باتریهای ولتاژ پایین
سازگاری منعطف با انواع باتریهای لیتیومی (مانند سری HOPE) و سرباسیدی در محدوده ولتاژ 42 تا 59 ولت با جریان تا 85 آمپر
مدیریت هوشمند بار (Dry Contact)
کنترل بارهای خانگی پرمصرف (پمپ آب، شارژر خودرو، آبگرمکن) از طریق کنتاکت خشک بر اساس میزان تولید مازاد خورشیدی
پایش و نگهداری آنلاین (Remote O&M)
پشتیبانی از دانگلهای پایش ShineWiFi / ShineGPRS و نظارت بر تمامی پارامترها و ارتقای نرمافزاری آنلاین از راه دور
آماده یکپارچهسازی با VPP
قابلیت اتصال به نیروگاههای مجازی انرژی (Virtual Power Plant) جهت شرکت در طرحهای بهینهسازی و فروش هوشمند توان
حالتهای کارکرد و انعطافپذیری سیستم
I
حالت خودمصرفی (Self-Consumption)
اولویت تامین توان بارهای مصرفی با انرژی خورشیدی، ذخیره مازاد در باتری و جلوگیری حداکثری از خرید برق از شبکه سراسری.
II
حالت پشتیبان اضطراری (Backup Mode)
حفظ ذخیره شارژ باتری برای قطعی شبکه و تغذیه فوری بارهای حساس خروجی در کسری از ثانیه هنگام خاموشی برق شهر.
III
مدیریت زمان مصرف (TOU Mode)
برنامهریزی هوشمند شارژ باتری با تعرفه ارزان شبانه شبکه و تخلیه آن در ساعات اوج بار مصرف روزانه جهت کاهش هزینهها.
IV
پیکربندی منعطف و ارتقاپذیر
طراحی ماژولار و بدون ترانسفورماتور با سیستم خنککاری طبیعی، بدون نویز و مناسب برای نصب در فضای بسته و باز با IP65.
مشخصات فنی کامل اینورتر Growatt SPH4600TL BL-UP
| پارامتر فنی | مشخصات و مقادیر |
|---|---|
| مشخصات ورودی فتوولتائیک (DC PV) | |
| مدل اینورتر | SPH4600TL BL-UP |
| حداکثر توان پیشنهادی پنل خورشیدی (STC) | 8500W |
| حداکثر ولتاژ ورودی DC | 550V |
| ولتاژ راهاندازی (Start Voltage) | 120V |
| محدوده ولتاژ کاری MPPT / ولتاژ اسمی | 120V - 550V / 370V |
| تعداد ترکر MPPT / تعداد رشته در هر ترکر | 2 / 1 |
| حداکثر جریان ورودی به ازای هر ترکر | 13.5A |
| حداکثر جریان اتصال کوتاه در هر ترکر | 16.9A |
| مشخصات خروجی متصل به شبکه (AC Output) | |
| توان نامی خروجی متناوب (AC Power) | 4600W |
| حداکثر توان ظاهری خروجی (Apparent Power) | 4600VA |
| ولتاژ اسمی شبکه متناوب (محدوده) | 230V (180Vac - 260Vac) |
| فرکانس اسمی شبکه (محدوده) | 50Hz / 60Hz (45-55Hz / 55-65Hz) |
| جریان نامی خروجی شبکه (Rated Current) | 20A |
| ضریب توان قابل تنظیم (Power Factor) | 0.8leading ... 0.8lagging |
| اعوجاج هارمونیک کل جریان (THDi) | < 3% |
| نوع اتصال به شبکه | تکفاز (Single Phase) |
| مشخصات باتری و مدار ذخیرهساز (Battery DC) | |
| محدوده ولتاژ کاری باتری | 42V - 59V |
| حداکثر جریان شارژ و دشارژ | 85A |
| توان پیوسته شارژ و دشارژ باتری | 4000W |
| نوع باتری سازگار | لیتیومی / سرباسیدی (Lithium / Lead-acid) |
| مشخصات توان پشتیبان و برق اضطراری (Backup AC) | |
| حداکثر توان خروجی بکآپ (EPS) | 4000W |
| جریان نامی خروجی بکآپ | 17.5A |
| ولتاژ اسمی خروجی بکآپ / فرکانس | 230Vac / 50/60Hz |
| اعوجاج هارمونیک کل ولتاژ (THDv) | < 3% |
| زمان سوئیچ برق اضطراری (Switch Time) | < 10ms |
| راندمان، مشخصات فیزیکی و استانداردهای عمومی | |
| حداکثر راندمان (Max Efficiency) | 97.40% |
| راندمان اروپایی (European Efficiency) | 97.10% |
| راندمان ترکر خورشیدی (MPPT) | ≥ 99.5% |
| ابعاد فیزیکی (عرض × ارتفاع × عمق) | 565 × 456 × 188 mm |
| وزن خالص دستگاه | 27 kg |
| دمای کاری مجاز | -25°C ~ +60°C |
| توان مصرفی در شب (Nighttime Consumption) | < 10 W |
| سیستم خنککننده / توپولوژی | طبیعی (Natural) / بدون ترانسفورماتور |
| درجه حفاظت محیطی | IP65 |
| نمایشگر و واسط کاربری | LCD + LED |
| درگاههای ارتباطی | RS485 / CAN / USB |
| سیستم مانیتورینگ بیسیم اختیاری | RF / Wi-Fi / GPRS |
| استانداردها و سرتیفیکیتها | CE, IEC62109, G98/G99, VDE-AR-N4105, EN50549, IEC 62040 |
سیستم حفاظت و ایمنی جامع اینورتر
کلید قطع زیر بار DC Switch
حفاظت قطبیت معکوس DC
حفاظت اضافه ولتاژ AC/DC
حفاظت اتصال کوتاه خروجی AC
حفاظت اتصال معکوس باتری
پایش خطای اتصال زمین (Ground Fault)
پایش وضعیت شبکه (Grid Monitoring)
حفاظت ضدجزیرهای (Anti-Islanding)
سنجش جریان باقیمانده (RCMU)
پایش مقاومت عایقی سیستم
استاندارد ایمنی بینالمللی IEC62109
گواهینامه اروپایی CE و VDE
دانلود کاتالوگ و دیتاشیت فنی اینورتر
برای دریافت جزئیات دقیق، نمودارهای راندمان و دیاگرامهای نصب دستگاه، فایل دیتاشیت را دانلود نمایید.
