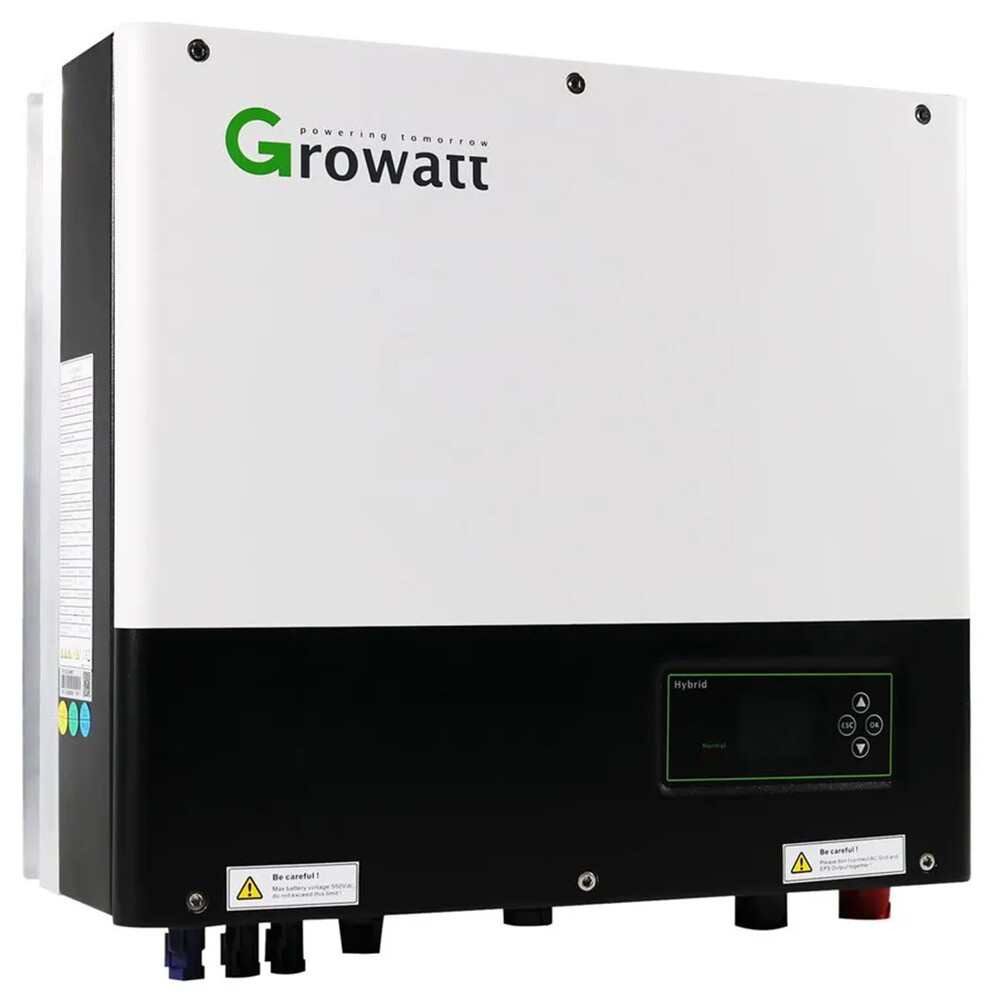

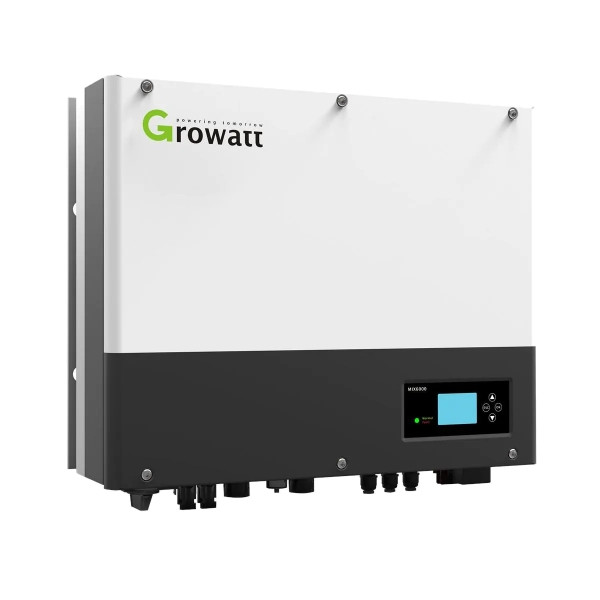

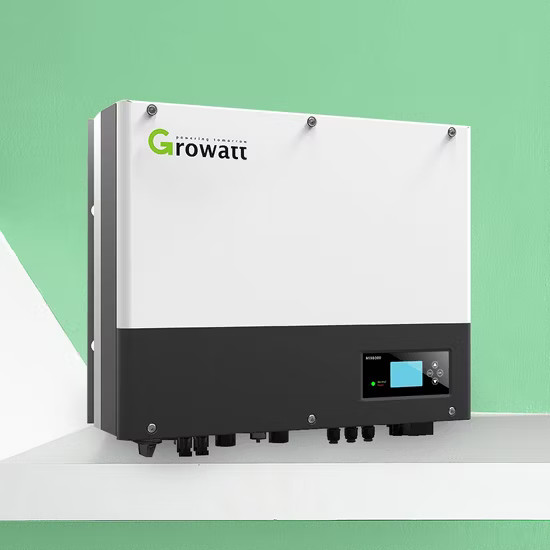

اینورتر تک فاز هیبریدی خورشیدی Growatt ظرفیت ۵ کیلووات مدل SPH5000TL BL-UP
Growatt -SPH5000TL BL-UP-5000
برند:Growatt
توضیحات
اینورتر هیبریدی تکفاز مسکونی و تجاری
اینورتر هیبریدی خورشیدی Growatt SPH5000TL BL-UP
اینورتر پیشرفته ۵ کیلووات با دو ردیاب مستقل MPPT، سوئیچینگ فوقسریع یوپیاس ۱۰ میلیثانیه و پشتیبانی کامل از باتریهای ولتاژ پایین ۴۸ ولت
ویژگیهای برجسته و استانداردهای اروپایی (EU)
- حداکثر توان ورودی خورشیدی ۹۵۰۰ وات (DC)
- عملکرد UPS با سوئیچ سریع کمتر از ۱۰ میلیثانیه
- دارای ۲ ردیاب جداگانه MPPT (بازدهی ۹۹.۵٪)
- جریان شارژ و دشارژ باتری تا ۸۵ آمپر
- استاندارد مقاومت جوی IP65 (بدون فن و بیصدا)
- مدیریت هوشمند بار از طریق درای کانتکت (Dry Contact)
5000 W
توان خروجی نامی AC
9500 W
حداکثر ورودی پنل PV
<10 ms
زمان سوئیچ UPS
97.6 %
بیشترین راندمان اینورتر
قابلیتها و مزایای کلیدی Growatt SPH5000TL BL-UP
دو مدار ردیاب MPPT دوگانه
بهرهمندی از ۲ ترکر MPPT مجزا با بازدهی ۹۹.۵٪ که امکان طراحی استرینگها در زوایای مختلف سقف و ماکزیمم توان ورودی ۹۵۰۰ وات را فراهم میسازد.
پشتیبان برق فوری (UPS < 10ms)
در زمان قطع شبکه سراسری، خروجی پشتیبان (Backup) در کمتر از ۱۰ میلیثانیه فعال میشود تا مصرفکنندههای حساس بدون خاموشی به کار خود ادامه دهند.
سازگاری وسیع با انواع باتری ۴۸ ولت
سازگاری با انواع باتریهای لیتیوم-یون و سرباسیدی در محدوده ولتاژ ۴۲ تا ۵۹ ولت با جریان شارژ و دشارژ پیوسته تا ۸۵ آمپر (۴۰۰۰ وات توان پیوسته باتری).
مانیتورینگ هوشمند و پروتکلهای متنوع
مجهز به نمایشگر ترکیبی LCD+LED، خروجیهای RS485، CAN و پورت USB به همراه پشتیبانی اختیاری از دانگلهای بیسیم Wi-Fi، GPRS و RF.
آماده یکپارچهسازی VPP و کنترل بار
برخورداری از درگاه آماده نیروگاه مجازی (VPP ready) و امکان مدیریت بارهای خانگی از طریق کنتاکت خشک (Dry Contact) جهت بهینهسازی مصرف.
خنککاری طبیعی و استاندارد IP65
طراحی بدون ترانسفورماتور با سیستم خنککننده طبیعی (فاقد فن پر سر و صدا) با درجه حفاظتی IP65 مناسب برای نصب در شرایط آبوهوایی متنوع بیرونی.
حالتهای عملکرد و انعطافپذیری سیستم
I
خودمصرفی حداکثری (Self-Consumption)
انرژی تولیدی خورشیدی ابتدا به بارهای خانه تخصیص یافته و مازاد آن در باتری ذخیره میشود تا تبادل غیرضروری با شبکه به حداقل برسد.
II
پشتیبان اضطراری (Backup Mode)
ذخیره همیشگی انرژی در باتری برای شرایط قطعی شبکه؛ تبدیل خودکار به حالت آفگرید با پایداری کامل فرکانس و ولتاژ در کمتر از ۱۰ میلیثانیه.
III
مدیریت ساعت اوج بار (Peak Shaving)
برنامهریزی زمانبندی شارژ با نرخ برق کمبها و تخلیه آن در ساعات اوج بار، بهمنظور کاهش چشمگیر هزینههای قبض برق ماهانه.
IV
نگهداری و عیبیابی هوشمند ابری
امکان پایش آنلاین عملکرد سیستم، بهروزرسانی نرمافزاری از راه دور و بررسی وضعیت سلامت باتری و اینورتر از طریق پلتفرم ShineServer.
مشخصات فنی اینورتر Growatt SPH5000TL BL-UP
| ویژگی | مقدار (SPH5000TL BL-UP) |
|---|---|
| ورودی پنل خورشیدی (DC Input) | |
| حداکثر توان فتوولتائیک پیشنهادی (STC) | 9500 W |
| حداکثر ولتاژ ورودی DC | 550 V |
| ولتاژ راهاندازی (Start Voltage) | 120 V |
| محدوده ولتاژ کاری MPPT / ولتاژ نامی | 120V - 550V / 370V |
| تعداد ردیاب MPPT / تعداد استرینگ در هر MPPT | 2 / 1 |
| حداکثر جریان ورودی به ازای هر MPPT | 13.5 A |
| حداکثر جریان اتصال کوتاه به ازای هر MPPT | 16.9 A |
| خروجی متصل به شبکه (AC Output) | |
| حداکثر توان خروجی متناوب (AC) | 5000 W |
| توان ظاهری نامی خروجی AC | 5000 VA |
| ولتاژ اسمی خروجی متناوب (محدوده مجاز) | 230V (180Vac - 260Vac) |
| فرکانس نامی شبکه (محدوده) | 50Hz / 60Hz (45Hz-55Hz / 55Hz-65Hz) |
| جریان خروجی نامی متصل به شبکه | 22 A |
| ضریب توان قابل تنظیم | 0.8leading ... 0.8lagging |
| اعوجاج هارمونیکی کل جریان (THDi) | < 3% |
| نوع اتصال به شبکه | Single Phase (تکفاز) |
| بخش باتری و توان پشتیبان (Battery & Backup) | |
| محدوده ولتاژ باتری (DC) | 42V - 59V |
| حداکثر جریان شارژ و دشارژ باتری | 85 A |
| توان پیوسته شارژ و دشارژ باتری | 4000 W |
| انواع باتری مورد پشتیبانی | لیتیومی / سیلد اسید (Lithium / Lead-acid) |
| حداکثر توان خروجی پشتیبان (Backup AC) | 4000 W |
| جریان نامی خروجی پشتیبان (Backup) | 17.5 A |
| زمان سوئیچینگ خروجی اضطراری (UPS) | < 10 ms |
| اعوجاج هارمونیکی ولتاژ در حالت پشتیبان (THDv) | < 3% |
| بازدهی و راندمان (Efficiency) | |
| بیشترین بازدهی دستگاه (Max Efficiency) | 97.50% |
| بازدهی اروپایی (European Efficiency) | 97.20% |
| بازدهی ردیاب امپیپیتی (MPPT Efficiency) | ≥ 99.5% |
| مشخصات عمومی و فیزیکی | |
| ابعاد دستگاه (عرض × ارتفاع × عمق) | 565 × 456 × 188 mm |
| وزن دستگاه | 27 kg |
| محدوده دمای کاری | -25°C ~ +60°C |
| مصرف توان در شب (Nighttime Consumption) | < 10 W |
| توپولوژی مدار / روش خنکسازی | بدون ترانسفورماتور / خنککاری طبیعی (Natural) |
| درجه حفاظت فیزیکی (IP) | IP65 |
| رطوبت مجاز محیط | 0% - 100% |
| نمایشگر / درگاههای ارتباطی | LCD + LED / RS485, CAN, USB |
| رابط پایش بیسیم اختیاری | RF / WIFI / GPRS |
| گارانتی محصول | ۵ سال (قابلیت ارتقاء تا ۱۰ سال) |
| استانداردها و تاییدههای معتبر اروپایی | CE, IEC62109, VDE-AR-N4105, EN50549, IEC62040, IEC62116 |
سیستمهای حفاظتی پیشرفته داخلی
کلید قطع اضطراری DC
حفاظت سرج ارستر AC/DC
حفاظت قطبیت معکوس DC
حفاظت اتصال معکوس باتری
حفاظت اتصال کوتاه خروجی AC
حفاظت پایش خطای زمین (Ground)
پایش پیوسته پارامترهای شبکه
حفاظت ضد جزیرهای شدن (Anti-Islanding)
پایش جریان نشتی باقیمانده (RCMU)
پایش مقاومت عایقی سیستم
گواهی ایمنی IEC62109-1/2
استاندارد یوپیاس IEC62040
دانلود کاتالوگ و دیتاشیت محصول
برای بررسی جزئیات کامل الکتریکی و ابعادی سری Growatt SPH 3000-6000TL BL-UP فایل دیتاشیت را دریافت نمایید.
