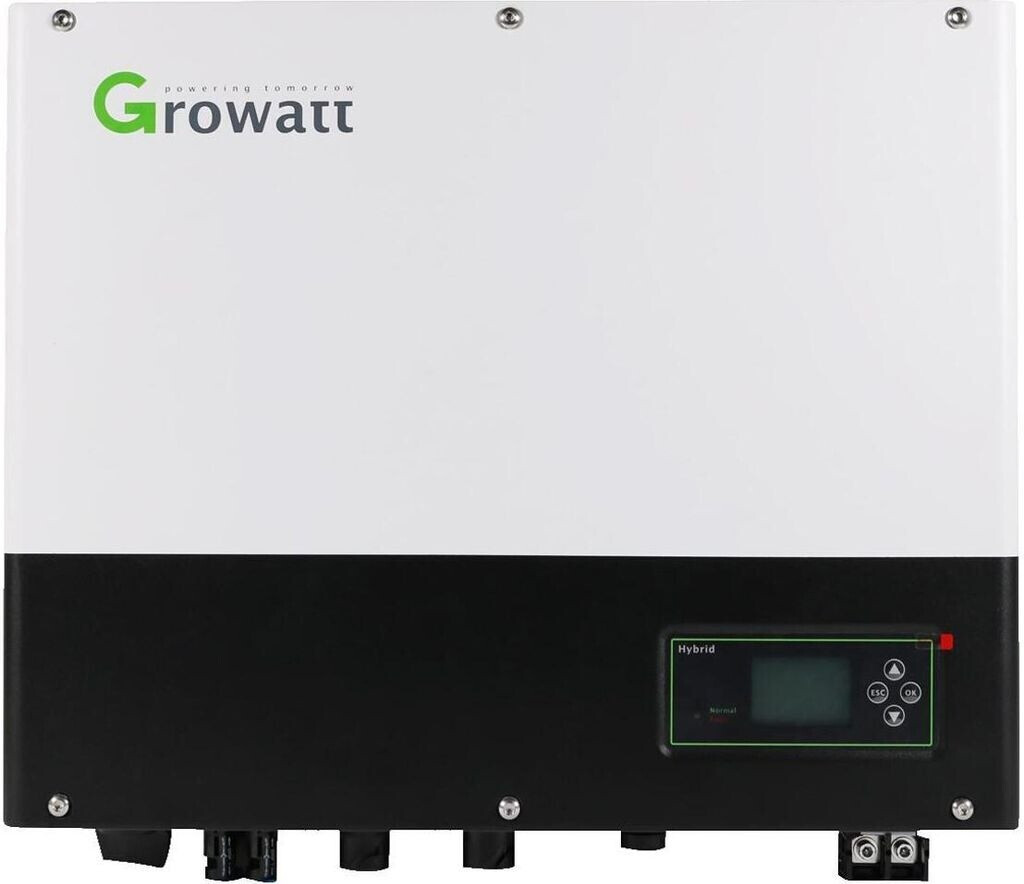

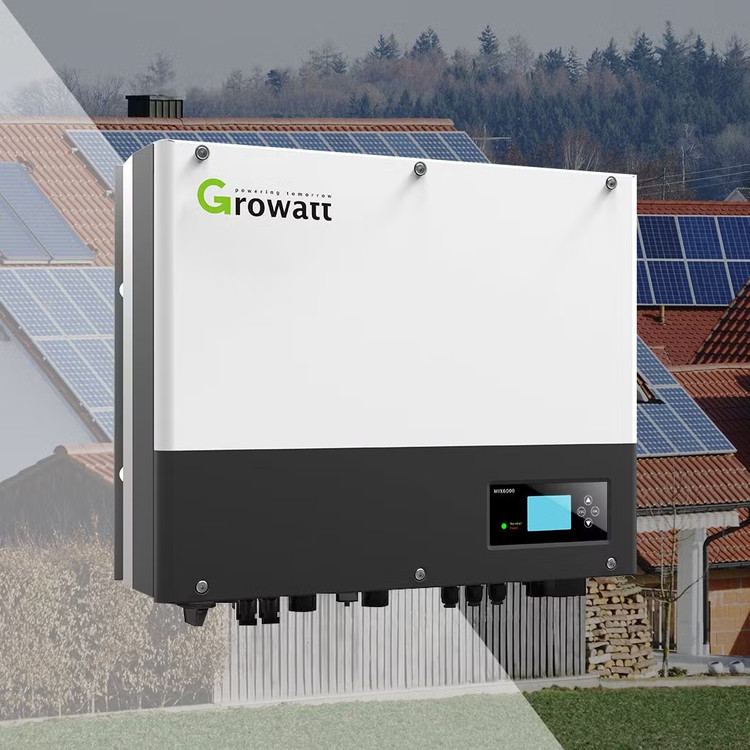

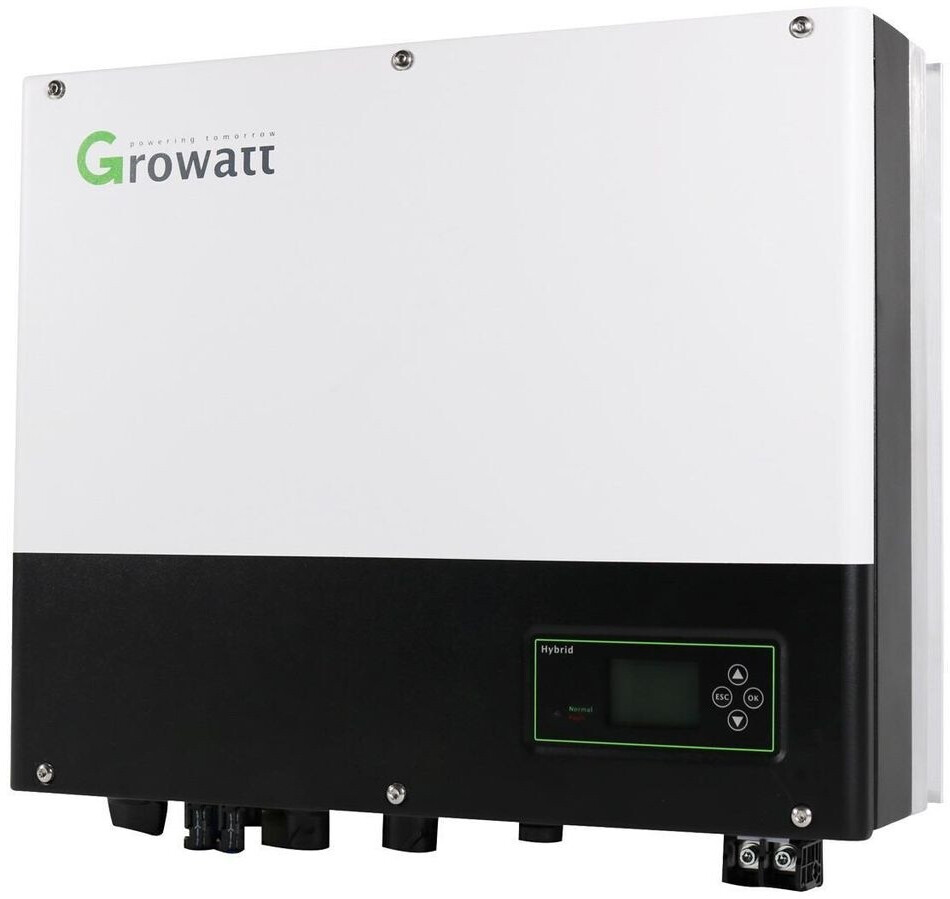

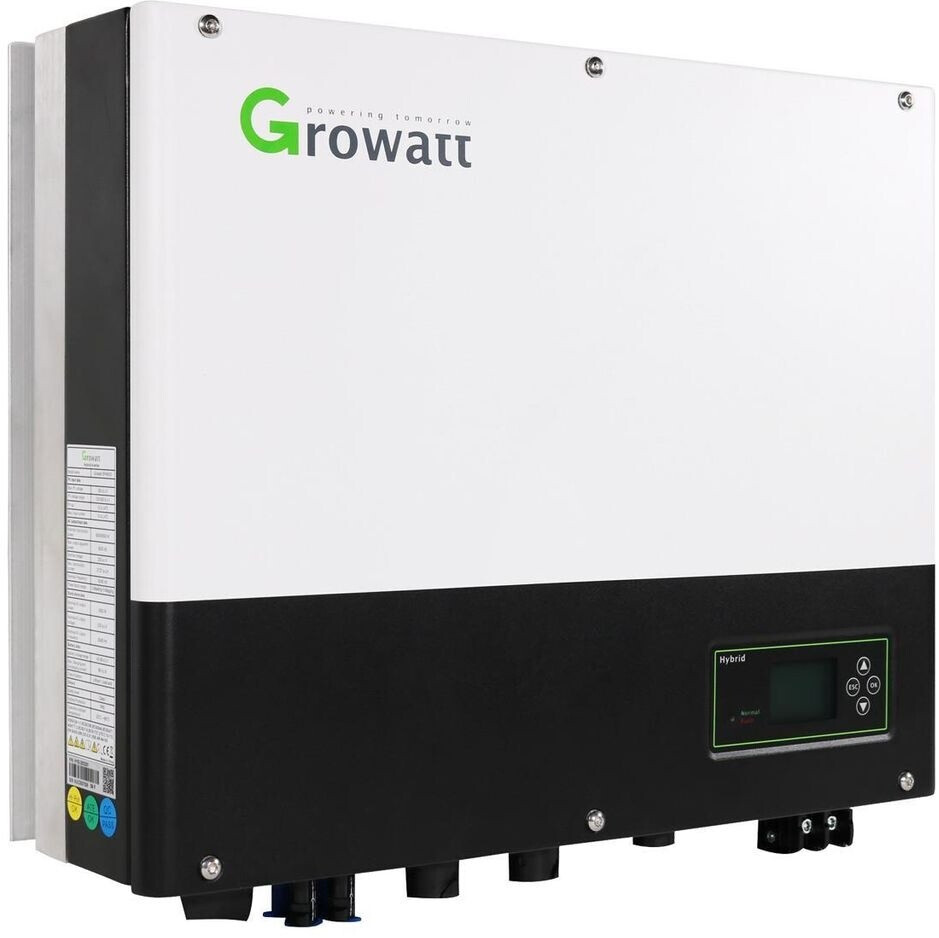

اینورتر تک فاز هیبریدی 6 کیلووات Growatt مدل SPH6000TL BL-UP
Growatt -SPH6000TL BL-UP-6000
برند:Growatt
توضیحات
اینورتر خورشیدی هیبریدی تکفاز - سری SPH BL-UP
اینورتر هیبریدی Growatt SPH6000TL BL-UP
راهکار هوشمند ذخیرهسازی انرژی و تامین برق اضطراری UPS بدون وقفه (زیر ۱۰ میلیثانیه)، سازگار با باتریهای ولتاژ پایین ۴۸ ولت و مجهز به ۲ ردیاب مستقل MPPT
مزایای کلیدی و قابلیتهای انحصاری Growatt
- حداکثر توان پنل خورشیدی تا 10,600 وات
- عملکرد UPS پیوسته با زمان انتقال کمتر از 10ms
- دارای ۲ ردیاب مستقل MPPT (جریان ورودی 13.5A)
- پشتیبانی از باتریهای لیتیومی و اسیدی (42-59V)
- خنککنندگی طبیعی، بیصدا و استاندارد IP65
- آماده اتصال به VPP و مدیریت بار با کنتاکت خشک
10.6 kW
حداکثر توان پنل (PV)
27 A
جریان خروجی AC شبکه
97.6 %
حداکثر راندمان
< 10 ms
زمان سوئیچینگ UPS
ویژگیهای برجسته اینورتر هیبریدی Growatt
عملکرد بدون وقفه UPS (زیر ۱۰ میلیثانیه)
سوئیچینگ آنی به حالت باتری هنگام قطع شبکه در کمتر از ۱۰ میلیثانیه، ایدهآل برای تجهیزات حساس رایانهای، تجهیزات پزشکی و لوازم خانگی بدون خاموشی.
۲ ردیاب مستقل MPPT با ولتاژ گسترده
بهرهمندی از ۲ ترکر مستقل MPPT با محدوده ولتاژ کاری ۱۲۰ تا ۵۵۰ ولت، امکان نصب پنلها در دو جهت سقف و بیشینهسازی راندمان با بازدهی MPPT بیش از ۹۹.۵٪.
سازگاری با باتریهای ۴۸ ولت
پشتیبانی کامل از باتریهای لیتیومی (LiFePO4) و سرباسیدی در محدوده ۴۲ تا ۵۹ ولت، با حداکثر جریان شارژ و دشارژ قدرتمند ۸۵ آمپر و توان مداوم ۴۰۰۰ وات.
مدیریت هوشمند بار با کنتاکت خشک
قابلیت Smart Load Management از طریق رله Dry Contact برای کنترل و روشنکردن هوشمند بارهای ثانویه نظیر هیتپمپها و پمپهای آب هماهنگ با توان خورشیدی مازاد.
پایش هوشمند و مانیتورینگ ابری
نمایشگر LCD همراه با نشانگرهای LED وضعیت، پورتهای RS485، CAN و USB و امکان افزودن ماژولهای مانیتورینگ آنلاین Wi-Fi، RF و GPRS برای تحلیل دادهها از روی موبایل.
طراحی مقاوم IP65 بدون فن (بیصدا)
بدنه کاملاً ایزوله با استاندارد حفاظتی IP65 و سیستم خنکسازی طبیعی بدون فن، طول عمر بسیار بالا، بدون استهلاک قطعات مکانیکی و امکان نصب در فضای باز یا بسته.
مدیریت هوشمند انرژی و مدهای کاری
I
حالت خودمصرفی حداکثری (Self-Consumption)
تولید خورشیدی ابتدا نیازهای روزانه خانه را تغذیه کرده، مازاد آن باتری را شارژ میکند و انرژی ذخیرهشده در ساعات اوج مصرف یا شب به مصرف میرسد.
II
حالت پشتیبان برق اضطراری (Backup Mode)
هنگام قطعی شبکه، باتری و خورشیدی فوراً در کمتر از ۱۰ میلیثانیه مدار خروجی بحرانی (EPS) را بدون خاموشی یا ریاستارت دستگاهها روشن نگه میدارند.
III
آماده اتصال به نیروگاه مجازی (VPP Ready)
مجهز به پروتکلهای نوین ارتباطی جهت ادغام در نیروگاههای مجازی منطقهای و پاسخگویی به تقاضای شبکه سراسری بر اساس نرخهای متغیر تعرفه برق.
IV
سرویس و نگهداری هوشمند (Smart O&M)
پشتیبانی کامل از ارتقای نرمافزاری خودکار (OTA Firmware Update)، خطایابی بلادرنگ و بهینهسازی پارامترهای سیستم بدون نیاز به اعزام کارشناس به محل.
مشخصات فنی کامل (Growatt SPH6000TL BL-UP)
| پارامتر فنی | مقادیر و مشخصات |
|---|---|
| مشخصات ورودی فتوولتائیک (PV Input) | |
| مدل اینورتر | SPH6000TL BL-UP |
| حداکثر توان پیشنهادی پنل خورشیدی (STC) | 10,600 W |
| حداکثر ولتاژ ورودی DC | 550 V |
| ولتاژ راهاندازی (Start Voltage) | 120 V |
| محدوده ولتاژ ردیاب MPPT / ولتاژ نامی | 120V - 550V / 370V |
| تعداد ردیابهای MPPT | 2 عدد مستقل |
| تعداد استرینگ به ازای هر MPPT | 1 استرینگ |
| حداکثر جریان ورودی هر ردیاب MPPT | 13.5 A |
| حداکثر جریان اتصال کوتاه هر MPPT | 16.9 A |
| مشخصات خروجی متصل به شبکه (AC Grid Output) | |
| توان اسمی خروجی AC | 6000 W (Rated) / 4000 W |
| حداکثر توان ظاهری خروجی AC | 6000 VA / 4000 VA |
| ولتاژ اسمی خروجی متناوب (محدوده مجاز) | 230V (180Vac ~ 260Vac) |
| فرکانس اسمی شبکه (محدوده مجاز) | 50Hz / 60Hz (45Hz-55Hz / 55Hz-65Hz) |
| حداکثر جریان نامی خروجی AC | 27 A |
| ضریب توان قابل تنظیم (Power Factor) | 0.8 پیشفاز ... 0.8 پسفاز |
| اعوجاج هارمونیک کل جریان (THDi) | < 3% |
| نوع اتصال به شبکه برق | تک فاز (Single Phase) |
| مشخصات باتری و شارژر (Battery DC) | |
| محدوده ولتاژ کاری باتری | 42V ~ 59V (ولتاژ پایین) |
| حداکثر جریان شارژ و دشارژ | 85 A |
| توان مداوم شارژ و دشارژ | 4000 W |
| نوع باتریهای سازگار | لیتیومی (Lithium) / سرباسیدی (Lead-Acid) |
| نوع اتصال کابل باتری | ترمینال کابلشو پیچی OT Terminal |
| توان و عملکرد خروجی اضطراری (Backup Power AC) | |
| حداکثر توان خروجی پشتیبان / اضطراری | 4000 W |
| جریان نامی خروجی اضطراری | 17.5 A |
| ولتاژ اسمی خروجی اضطراری | 230 Vac |
| فرکانس اسمی خروجی اضطراری | 50 / 60 Hz |
| اعوجاج هارمونیک ولتاژ خروجی (THDv) | < 3% |
| زمان سوئیچینگ انتقال (UPS Transfer Time) | < 10 ms |
| بازدهی و راندمان (Efficiency) | |
| حداکثر راندمان دستگاه (Max. Efficiency) | 97.60% |
| راندمان اروپایی (European Efficiency) | 97.20% |
| راندمان ردیاب نقطه توان حداکثر (MPPT) | ≥ 99.5% |
| مشخصات عمومی و محیطی (General Data) | |
| ابعاد فیزیکی دستگاه (W × H × D) | 565 × 456 × 188 mm |
| وزن خالص دستگاه | 27 kg |
| محدوده دمای کاری محیط | -25°C ~ +60°C |
| مصرف توان در شب (Nighttime Consumption) | < 10 W |
| توپولوژی مدار قدرت | بدون ترانسفورماتور (Transformerless) |
| روش خنککاری (Cooling) | خنککنندگی طبیعی بدون فن (Natural) |
| درجه حفاظت فیزیکی و نفوذ | IP65 (مقاوم در برابر آب و گردوغبار) |
| محدوده رطوبت کاری / حداکثر ارتفاع نصب | 0% ~ 100% / 2000 متر |
| نوع کانکتور سمت پنل (PV) | H4 / MC4 (اختیاری) |
| صفحه نمایش و نشانگرها | نمایشگر گرافیکی LCD + نشانگرهای LED |
| رابطهای ارتباطی پیشفرض | RS485 / CAN / USB |
| ماژولهای مانیتورینگ اختیاری | Wi-Fi / RF / GPRS |
| استانداردها و گواهینامههای معتبر | CE, IEC62109, G98/G99, VDE0126-1-1, AS4777, EN50549, IEC 62040 |
| گارانتی | ۵ سال (با امکان ارتقا به ۱۰ سال) |
سیستم حفاظتی جامع و استانداردهای ایمنی
کلید قطع اضطراری DC
حفاظت پلاریته معکوس DC
سرج ارستر AC و DC
حفاظت اتصال معکوس باتری
حفاظت اتصال کوتاه خروجی AC
پایش خطای ارت (Ground Fault)
پایش هوشمند شبکه (Grid Monitoring)
حفاظت ضد جزیرهای (Anti-Islanding)
واحد پایش جریان نشتی (RCMU)
پایش مقاومت عایقی (Insulation)
گواهی ایمنی IEC62109 / CE
استاندارد یوپیاس IEC 62040
دانلود کاتالوگ و دیتاشیت محصول
برای مشاهده مشخصات فنی دقیق، استانداردها و راهنمای نصب، دیتاشیت رسمی را دانلود فرمایید
