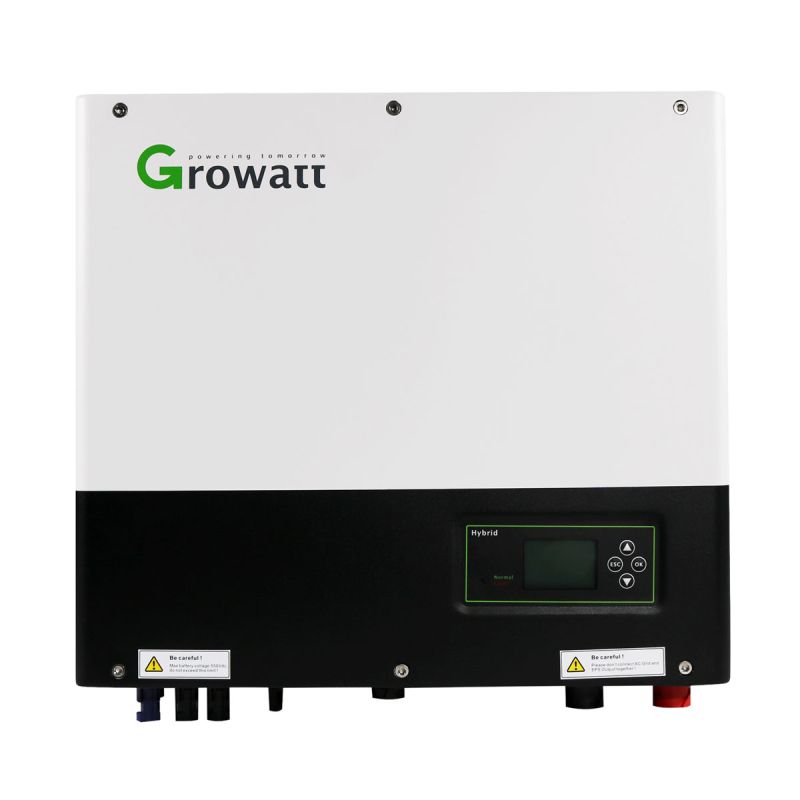

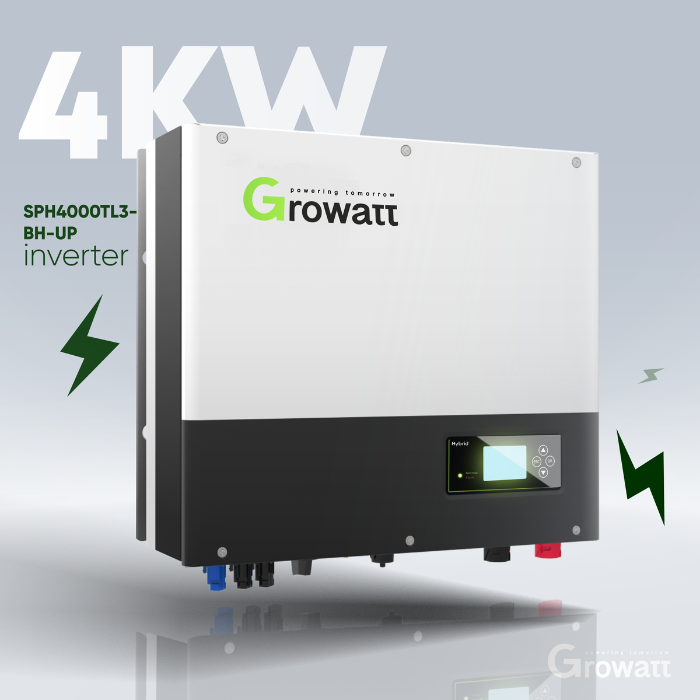

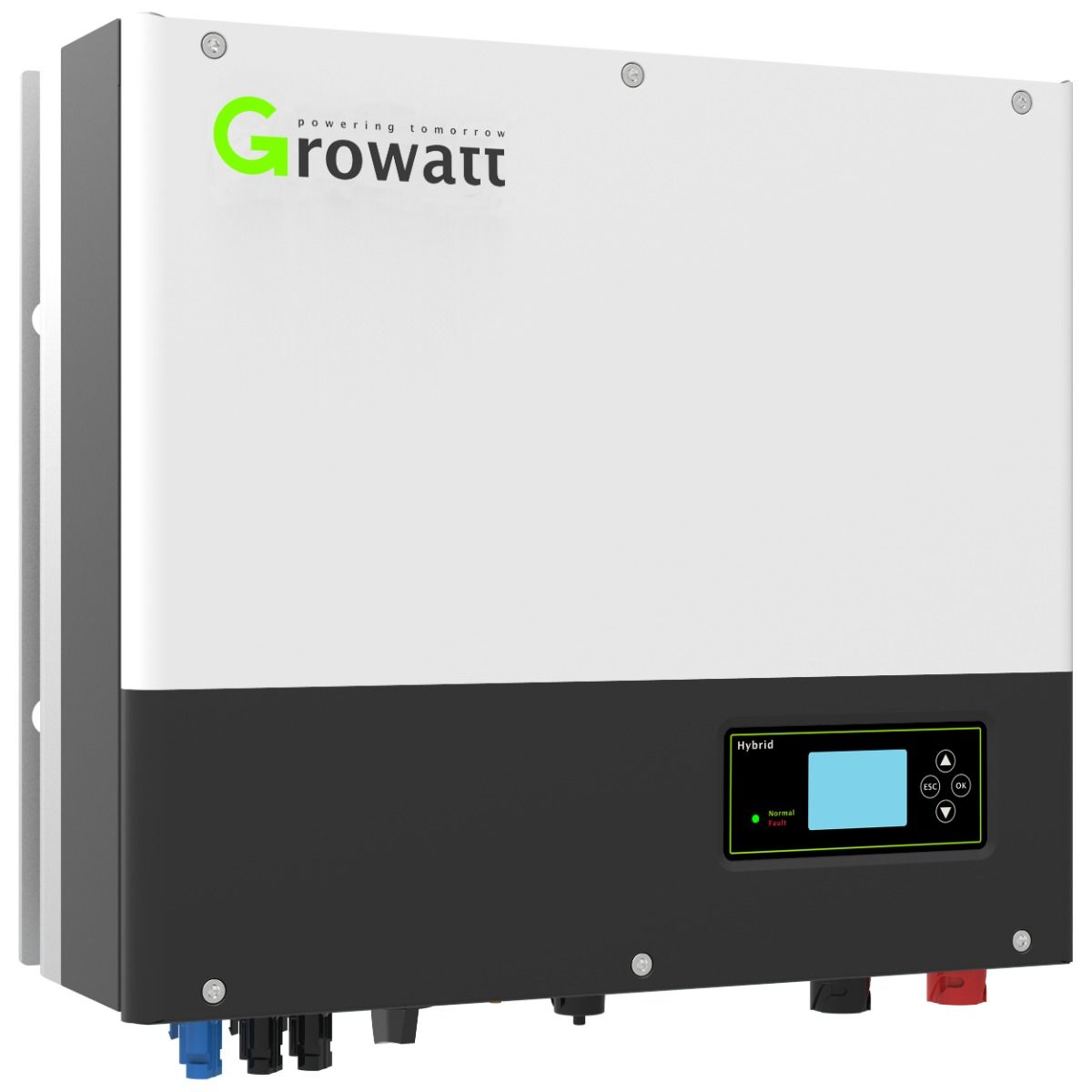

اینورتر سه فاز هیبریدی 4 کیلووات Growatt مدل SPH4000TL3BH
Growatt -SPH4000TL3BH-4000
برند:Growatt
توضیحات
اینورتر هیبریدی سه فاز متصل/منفصل از شبکه
اینورتر خورشیدی Growatt SPH4000TL3-BH
راهکار هوشمند ذخیره انرژی سهفاز 4 کیلووات با پشتیبانی از باتری ولتاژ بالا (High Voltage) و سوئیچینگ سریع اضطراری
ویژگیهای برجسته و قابلیتهای کاربردی سیستم
- توان خروجی نامی 4000 وات (سه فاز)
- دامنه باتری ولتاژ بالا 100 الی 550 ولت
- دارای 2 ردیاب MPPT مجزا
- سوئیچینگ به برق پشتیبان (UPS) زیر 0.5 ثانیه
- خنککنندگی طبیعی (بدون فن و کاملاً بیصدا)
- استاندارد عایقبندی و ضدآب IP65
4000 W
توان خروجی نامی
5200 W
حداکثر توان ورودی PV
97.6 %
حداکثر راندمان
2 MPPT
ردیاب توان خورشیدی
ویژگیهای کلیدی اینورتر Growatt SPH4000TL3-BH
پشتیبانی از 2 کنترلر MPPT مستقل
بهرهمندی از دو ردیاب نقطه حداکثر توان جهت اتصال آرایههای خورشیدی در جهات مختلف تا سقف توان 5200 وات و ولتاژ 1000 ولت.
پشتیبانی از باتری ولتاژ بالا (HV)
سازگاری کامل با باتریهای لیتیومی با ولتاژ کاری 100 تا 550 ولت با جریان شارژ/دشارژ 25 آمپر برای حداکثر راندمان انتقال انرژی.
برق اضطراری بدون وقفه (UPS)
تامین برق بدون وقفه 4000 وات سهفاز در زمان قطعی شبکه شهری با سرعت سوئیچینگ کمتر از 0.5 ثانیه برای مصرفکنندههای حساس.
رابط کاربری LCD و کنترل هوشمند
مجهز به نمایشگر گرافیکی LCD با نشانگرهای LED جهت پایش وضعیت عملکرد، بههمراه درگاههای ارتباطی کامل CAN، RS485 و USB.
عملکرد کاملاً بیصدا و خنککاری طبیعی
طراحی بدون ترانسفورماتور و حذف فن مکانیکی (Natural Cooling) باعث کاهش مصرف داخلی به زیر 13 وات و دوام طولانیمدت قطعات شده است.
مقاومت کامل در محیط باز (IP65)
بدنه مقاوم در برابر نفوذ آب، گردوغبار و رطوبت 0 تا 100 درصد با قابلیت نصب روی دیوار در فضاهای بیرونی و دمای منفی 25 تا 60 درجه.
مدیریت هوشمند انرژی و پایش سیستم
I
مدیریت مصرف خودکار (Self-Consumption)
اولویتبندی خودکار مصرف انرژی خورشیدی برای بارهای مصرفی ساختمان، شارژ باتری و تزریق مازاد به شبکه برای بهینهسازی هزینهها.
II
سیستم سوئیچینگ خودکار پشتیبان (EPS)
انتقال پایدار بار در کمتر از نیم ثانیه هنگام قطع شبکه با فرکانس 50/60 هرتز پایدار و ضریب اعوجاج هارمونیکی کمتر از 3 درصد.
III
ارتباطات یکپارچه و مانیتورینگ آنلاین
امکان اتصال ماژولهای مانیتورینگ RF، WiFi یا GPRS جهت رصد زنده تولید و مصرف سیستم از طریق پورتال و اپلیکیشن ShinePhone.
IV
برنامهریزی زمان شارژ و دشارژ
امکان تنظیم ساعات شارژ از شبکه در ساعات تعرفه کمباری و استفاده از انرژی باتری در ساعات اوج مصرف برای کاهش هزینههای انرژی.
مشخصات فنی کامل اینورتر Growatt SPH4000TL3-BH
| پارامتر فنی | مقدار / استاندارد |
|---|---|
| مشخصات ورودی فتوولتائیک (PV DC) | |
| حداکثر توان پیشنهادی پنل خورشیدی | 5200 W |
| حداکثر ولتاژ ورودی DC | 1000 V |
| ولتاژ راهاندازی (Start Voltage) | 160 V |
| محدوده ولتاژ کاری MPPT | 160V - 1000V / 600V |
| تعداد ترکر MPPT / تعداد استرینگ هر ترکر | 2 / 1 |
| حداکثر جریان ورودی هر MPPT | 12 A |
| حداکثر جریان اتصال کوتاه هر MPPT | 15 A |
| مشخصات خروجی متصل به شبکه (AC Grid) | |
| توان خروجی نامی AC | 4000 W |
| حداکثر توان ظاهری AC | 4000 VA |
| ولتاژ نامی خروجی AC (محدوده) | 230V / 400V (310V - 476V) |
| فرکانس شبکه AC | 50Hz / 60Hz (45Hz-55Hz / 55Hz-65Hz) |
| حداکثر جریان خروجی | 6.1 A |
| ضریب توان قابل تنظیم (Power Factor) | 0.8 پیشفاز ... 0.8 پسفاز |
| اعوجاج هارمونیکی کل جریان (THDi) | < 3% |
| نوع اتصال به شبکه | 3W + N + PE (سه فاز) |
| مشخصات درگاه باتری (Battery DC) | |
| محدوده ولتاژ باتری (HV) | 100 V - 550 V |
| حداکثر جریان شارژ و دشارژ | 25 A |
| توان پیوسته شارژ و دشارژ باتری | 4000 W |
| نوع باتری سازگار | Lithium Battery (باتری لیتیومی) |
| مشخصات برق پشتیبان و اضطراری (AC Backup) | |
| حداکثر توان خروجی دائم بکآپ | 4000 W |
| حداکثر توان ظاهری بکآپ | 4000 VA |
| حداکثر جریان خروجی پشتیبان | 6.1 A |
| ولتاژ و فرکانس خروجی بکآپ | 230V / 400V - 50/60Hz |
| اعوجاج هارمونیکی ولتاژ (THDv) | < 3% |
| زمان سوئیچینگ و انتقال بار (Switch Time) | < 0.5 s |
| راندمان و مشخصات فیزیکی / عمومی | |
| حداکثر راندمان (Max Efficiency) | 97.6% |
| راندمان اروپایی (European Efficiency) | 97.0% |
| ابعاد (عرض / ارتفاع / عمق) | 505 × 453 × 198 mm |
| وزن اینورتر | 28 kg |
| محدوده دمای کاری | -25°C ~ +60°C |
| میزان مصرف شبانه | < 13 W |
| سیستم خنککننده / توپولوژی | Natural Cooling (طبیعی) / Transformerless |
| درجه حفاظت محیطی (IP) | IP65 |
| درگاههای ارتباطی | RS232 / RS485 / CAN / USB |
| گزینههای مانیتورینگ اختیاری | RF / Wi-Fi / GPRS |
سیستمهای حفاظتی و ایمنی اینورتر
کلید قطع DC داخلی
حفاظت اضافه ولتاژ AC/DC (Type II)
حفاظت قطبیت معکوس DC
حفاظت معکوس باتری
حفاظت اتصال کوتاه خروجی AC
پایش خطای اتصال به زمین
پایش وضعیت اتصال به شبکه
حفاظت ضد جزیرهای شدن
واحد پایش جریان نشتی (RCMU)
پایش مقاومت عایقی سیستم
استاندارد ایمنی IEC 62109
استاندارد شبکه VDE-AR-N 4105
دانلود دیتا شیت محصول
جهت مشاهده منحنیهای راندمان و جزئیات استانداردهای فنی، کاتالوگ را دریافت نمایید
دانلود دیتاشیت اینورتر (PDF)نظرات
