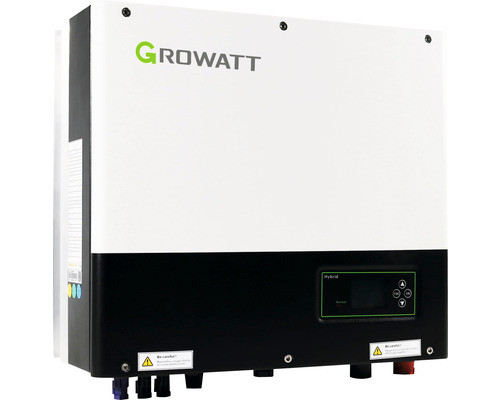

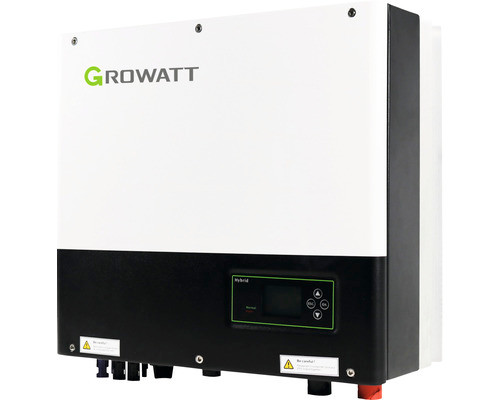

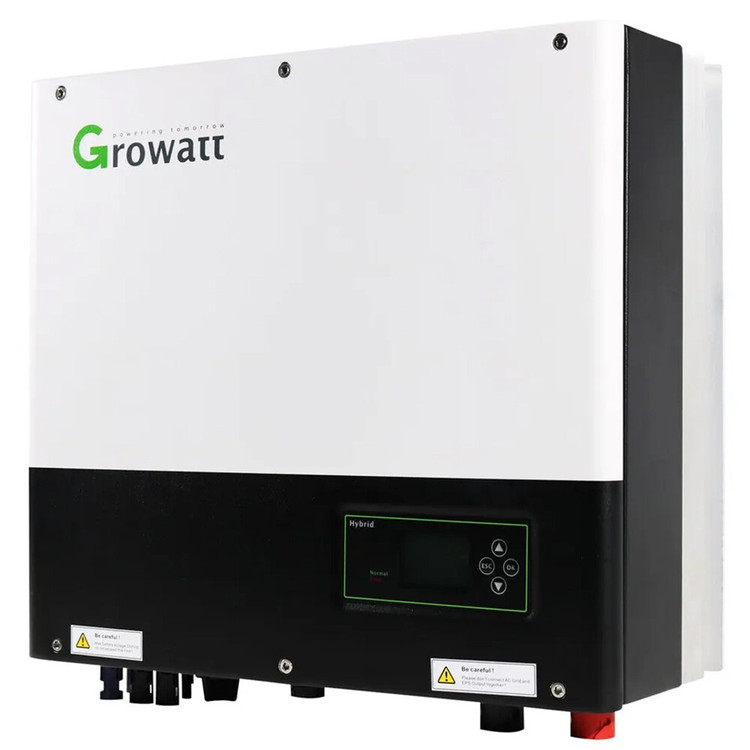

اینورتر سه فاز هیبریدی 6 کیلووات Growatt مدل SPH6000TL3BH
Growatt -SPH6000TL3BH-6000
برند:Growatt
توضیحات
اینورتر هیبریدی سه فاز متصل به شبکه با قابلیت بکآپ
اینورتر هیبریدی Growatt SPH6000TL3 BH
اینورتر هوشمند ۶ کیلووات سهفاز سازگار با باتریهای ولتاژ بالا (High-Voltage) و بازدهی اروپایی ۹۷.۳٪
سیستم ذخیرهساز انرژی خورشیدی پیشرفته با قابلیت اطمینان بالا
- توان خروجی نامی 6000 وات سه فاز
- پشتیبانی از باتری ولتاژ بالا (100V - 550V)
- دارای 2 ردیاب نقطه حداکثر توان (MPPT)
- سوئیچ سریع به برق اضطراری (< 0.5s)
- خنککنندگی طبیعی و بیصدا (Natural Cooling)
- درجه حفاظت محیطی IP65
6000 W
توان نامی AC
7800 W
حداکثر توان فتوولتائیک
98.0 %
حداکثر راندمان
2 MPPT
ردیاب توان مستقل
ویژگیهای کلیدی اینورتر Growatt SPH6000TL3 BH
دو ردیاب MPPT مستقل
بهرهمندی از 2 ورودی MPPT مجزا با بازه ولتاژ وسیع 160 تا 1000 ولت جهت بهینهسازی تولید در آرایههای خورشیدی با جهات مختلف.
پشتیبانی از باتری ولتاژ بالا
سازگار با انواع باتریهای لیتیومی ولتاژ بالا در محدوده 100 الی 550 ولت با جریان شارژ و دشارژ تا 25 آمپر و توان 6000 وات پیوسته.
خروجی برق اضطراری (EPS/Backup)
تأمین توان خروجی 6000 ولتآمپر در حالت قطعی شبکه با زمان سوئیچ کمتر از 0.5 ثانیه جهت تغذیه بیوقفه بارهای حساس سه فاز.
نمایشگر LCD و درگاههای مانیتورینگ
مجهز به صفحه نمایشگر LCD و نشانگرهای LED، همراه با درگاههای ارتباطی کامل شامل RS232 ،RS485 ،CAN ،USB و پشتیبانی از دانگلهای Wi-Fi/GPRS.
طراحی مستحکم با حفاظت IP65
طراحی ایزوله با استاندارد مقاومت محیطی IP65، کارکرد بهینه در دمای 25- تا 60+ درجه سانتیگراد و بدون فن با خنککاری طبیعی کاملاً بیصدا.
حفاظتهای جامع و پیشرفته
دارای کلید DC داخلی، محافظ صاعقه تایپ II در هر دو بخش AC و DC، حفاظت در برابر اتصال کوتاه، قطبیت معکوس و مانیتورینگ خطای زمین.
مدیریت هوشمند انرژی و عملکرد
I
حالت خودمصرفی (Self-Consumption)
اولویتبندی تأمین بار مصرفی ساختمان با برق خورشیدی، هدایت مازاد انرژی به ذخیرهساز باتری و سپس تزریق باقیمانده به شبکه توزیع.
II
پشتیبان اضطراری (Backup Power)
تأمین پایدار انرژی برای مصرفکنندههای ضروری در شرایط قطع برق شهری بدون قطعی محسوس با توان کامل 6000 ولتآمپر.
III
مدیریت زمان مصرف (TOU - Time of Use)
امکان زمانبندی شارژ باتری از شبکه در ساعات تعرفه ارزان و تخلیه آن در ساعات اوج مصرف برای کاهش چشمگیر هزینههای قبوض برق.
IV
اتصال استاندارد سهفاز 3W+N+PE
تطابق کامل با شبکههای توزیع 230/400 ولت شهری و اعوجاج هارمونیکی فوقالعاده پایین (THDi < 3%) برای حفظ سلامت تجهیزات برقی.
مشخصات فنی کامل (SPH6000TL3 BH)
| ویژگی | مقدار |
|---|---|
| ورودی فتوولتائیک (DC) | |
| حداکثر توان پیشنهادی پنلها | 7800 W |
| حداکثر ولتاژ ورودی DC | 1000 V |
| ولتاژ استارت | 160 V |
| محدوده ولتاژ کاری MPPT | 160V - 1000V / 600V |
| تعداد ردیابهای MPPT | 2 |
| حداکثر جریان ورودی هر MPPT | 12 A |
| حداکثر جریان اتصال کوتاه هر MPPT | 15 A |
| خروجی شبکه (AC) | |
| توان خروجی نامی AC | 6000 W |
| حداکثر توان ظاهری AC | 6000 VA |
| ولتاژ اسمی خروجی | 230V / 400V (310 - 476V) |
| فرکانس نامی شبکه | 50Hz / 60Hz |
| حداکثر جریان خروجی | 9.1 A |
| ضریب توان (Power Factor) | 0.8 پیشفاز ... 0.8 پسفاز |
| اعوجاج هارمونیکی کل (THDi) | < 3% |
| نوع اتصال به شبکه | 3W + N + PE |
| مشخصات بخش باتری (DC) | |
| محدوده ولتاژ باتری | 100V - 550V (High-Voltage) |
| حداکثر جریان شارژ و دشارژ | 25 A |
| توان مداوم شارژ و دشارژ | 6000 W |
| نوع باتری سازگار | باتری لیتیومی (Lithium Battery) |
| توان پشتیبان برق اضطراری (Backup AC) | |
| حداکثر توان خروجی بکآپ | 6000 W |
| حداکثر توان ظاهری بکآپ | 6000 VA |
| حداکثر جریان خروجی بکآپ | 9.1 A |
| زمان جابجایی (Switching Time) | < 0.5 s |
| اعوجاج ولتاژ خروجی (THDv) | < 3% |
| راندمان و بازدهی | |
| حداکثر راندمان (Max Efficiency) | 98.0% |
| راندمان اروپایی (European Efficiency) | 97.3% |
| مشخصات عمومی و فیزیکی | |
| ابعاد (عرض / ارتفاع / عمق) | 505 × 453 × 198 mm |
| وزن خالص | 28 kg |
| محدوده دمای کاری | -25°C ~ +60°C |
| سیستم خنککننده | طبیعی (Natural Cooling) |
| توپولوژی | بدون ترانسفورماتور (Transformerless) |
| درجه حفاظت محیطی | IP65 |
| نمایشگر و رابط کاربری | LCD + LED |
| پورتهای ارتباطی | RS232 / RS485 / CAN / USB |
| گزینههای مانیتورینگ | Wi-Fi / RF / GPRS (اختیاری) |
| استانداردها و گواهینامهها | IEC 61000, IEC 62109, VDE-AR-N 4105, EN50549, IEC 62040 |
تجهیزات حفاظتی و ایمنی دستگاه
کلید قطع اضطراری DC
سرج ارستر Type II (AC/DC)
حفاظت قطبیت معکوس DC
حفاظت اتصال کوتاه خروجی AC
حفاظت معکوس باتری
پایش مقاومت عایقی زمین
واحد پایش جریان نشتی (RCMU)
حفاظت عملکرد ضد جزیرهای
پایش و نظارت بر شبکه سراسری
دانلود دیتاشیت اینورتر Growatt SPH-TL3 BH
برای بررسی مشخصات کامل و جداول فنی، فایل کاتالوگ رسمی را دانلود نمایید.
