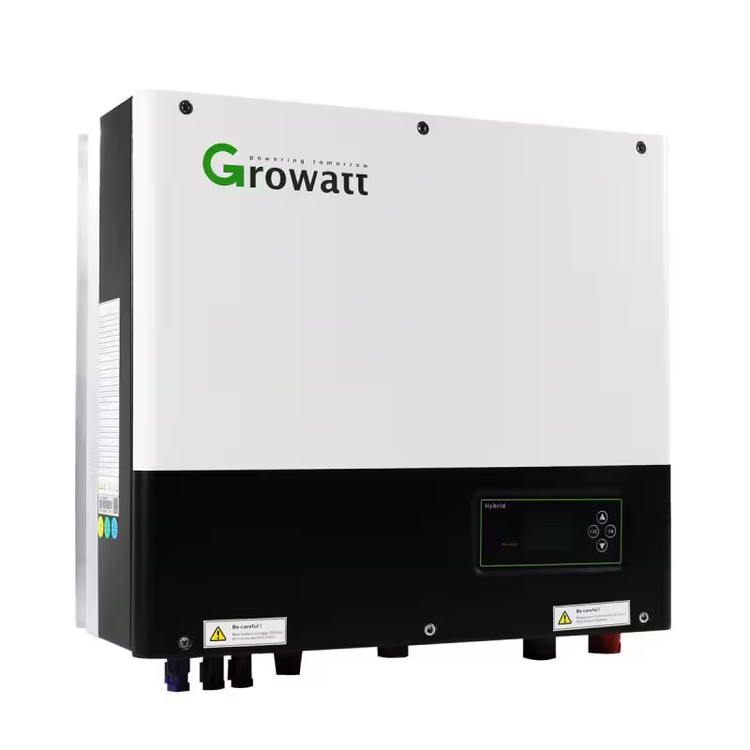

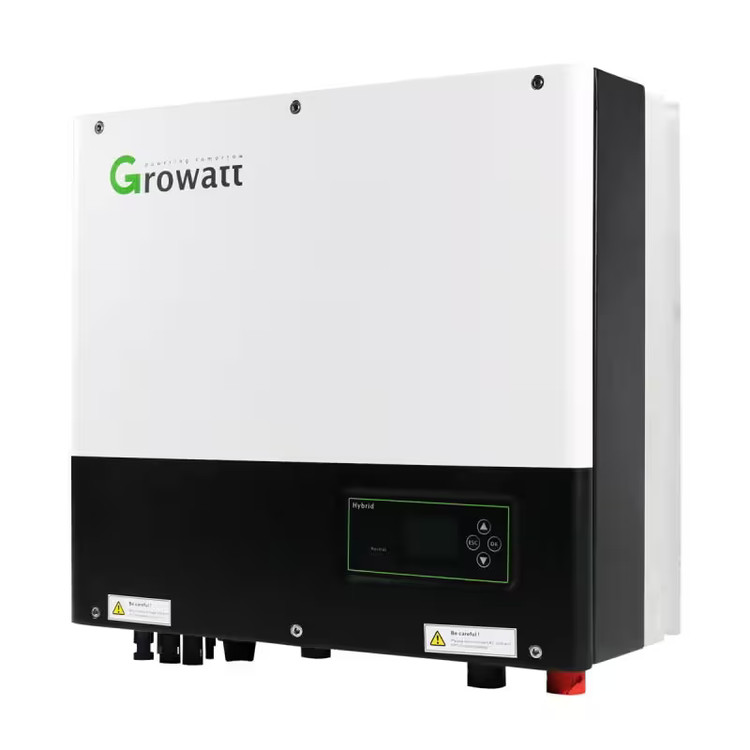

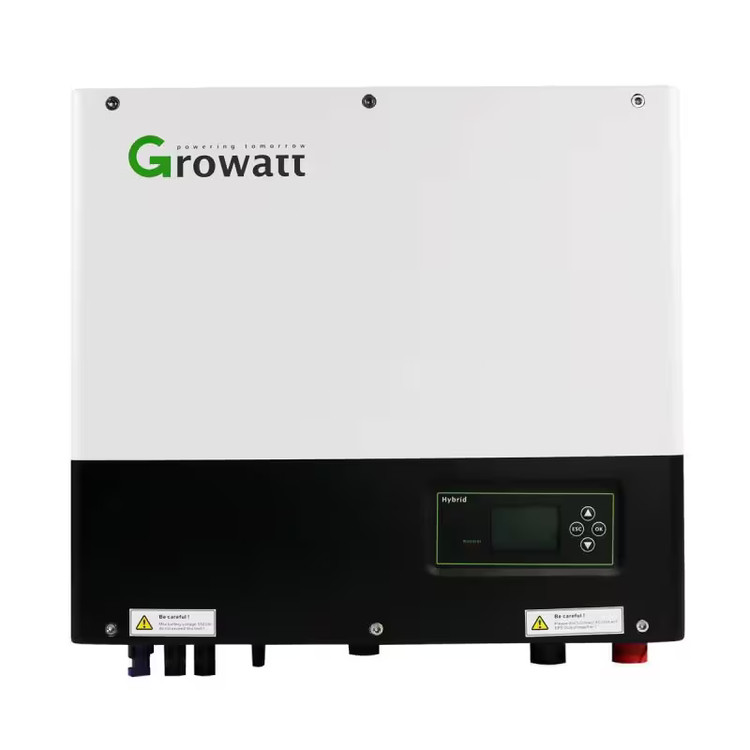

اینورتر سه فاز هیبریدی 10 کیلووات Growatt مدل SPH10000TL3BH
Growatt -SPH10000TL3BH-10KW
برند:Growatt
توضیحات
اینورتر هیبریدی سه فاز متصل/منفصل از شبکه
اینورتر سه فاز هیبریدی Growatt SPH10000TL3 BH
توان خروجی ۱۰ کیلووات، پشتیبانی از باتری ولتاژ بالا (HV) و سوئیچینگ برق اضطراری در کمتر از ۰.۵ ثانیه
راهکار جامع خورشیدی برای مصارف مسکونی، تجاری و بارهای حساس
- توان نامی خروجی ۱۰ کیلووات (10kVA)
- حداکثر توان پنل خورشیدی ۱۳۰۰۰ وات
- دارای ۲ ردیاب مستقل MPPT
- پشتیبانی از باتری لیتیومی ولتاژ بالا (100-550V)
- سوئیچ بکآپ سریع (کمتر از 0.5 ثانیه)
- راندمان بیشینه ۹۸.۲٪ و راندمان اروپایی ۹۷.۵٪
10 kW
توان نامی AC
13000 W
بیشینه توان ورودی PV
98.2 %
حداکثر راندمان
IP65
درجه حفاظت فیزیکی
ویژگیهای کلیدی اینورتر Growatt SPH10000TL3 BH
عملکرد دوگانه هیبریدی (On/Off-Grid)
قابلیت اتصال به شبکه برق، کارکرد در حالت پشتیبان و امکان تزریق مازاد انرژی یا ذخیرهسازی هوشمند در باتری با مدیریت پیشرفته انرژی
۲ تراکر مستقل MPPT با ولتاژ ۱۰۰۰ ولت
طراحی دو کاناله MPPT با رنج ولتاژ وسیع ۱۶۰ تا ۱۰۰۰ ولت جهت بهینهسازی تولید توان حتی در شیبها و جهتهای مختلف پنلها
پشتیبانی از باتری ولتاژ بالا (High Voltage)
محدوده ولتاژ باتری ۱۰۰ تا ۵۵۰ ولت با توان شارژ و دشارژ پیوسته ۱۰ کیلووات و جریان ۲۵ آمپر برای حداقل اتلاف تلفات الکتریکی
نمایشگر جامع و کنترل هوشمند
مجهز به نمایشگر LCD و نشانگرهای LED با پشتیبانی از درگاههای CAN، RS485، RS232 و ماژولهای مانیتورینگ بیسیم WiFi و GPRS
خنککاری طبیعی و بیصدا (Natural Cooling)
طراحی بدون فن مکانیکی باعث کاهش صدا به حداقل ممکن شده و استهلاک قطعات داخلی را در استفاده طولانیمدت به شدت کاهش میدهد
تأمین توان پشتیبان کامل (EPS Backup)
تأمین ۱۰ کیلووات توان در حالت قطعی سراسری شبکه بدون تأخیر محسوس با تغییر وضعیت زیر ۰.۵ ثانیه جهت تأمین بارهای سه فاز حساس
مدیریت و قابلیتهای بهرهبرداری
I
انعطاف در ذخیرهسازی انرژی
امکان برنامهریزی زمانبندی شارژ و دشارژ باتری، اولویتبندی مصرف داخلی یا فروش انرژی به شبکه برق در ساعات اوج مصرف.
II
سازگاری کامل با باتریهای لیتیومی
پشتیبانی یکپارچه از باتریهای ولتاژ بالای برند Growatt و سایر بانکهای باتری استاندارد با تبادل دیتای مستقیم از طریق CAN BUS.
III
پایداری در اقلیمهای مختلف
مقاومت محیطی با درجه حفاظتی IP65 و عملکرد بدون افت راندمان در بازه دمایی ۲۵- تا ۶۰+ درجه سانتیگراد.
IV
استانداردهای بینالمللی شبکه
مطابقت کامل با تاییدیههای ایمنی و اتصال به شبکه جهانی شامل IEC 62109، IEC 62040، VDE-AR-N 4105 و استانداردهای اروپایی EN50549.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات ورودی خورشیدی (DC / PV) | |
| مدل اینورتر | SPH 10000TL3 BH |
| حداکثر توان پیشنهادی فتوولتائیک | 13000 W |
| حداکثر ولتاژ DC ورودی | 1000 V |
| ولتاژ راهاندازی (Start Voltage) | 160 V |
| محدوده ولتاژ MPP | 160V - 1000V / 600V |
| تعداد MPPT / استرینگ در هر MPPT | 2 / 1 |
| حداکثر جریان ورودی هر MPPT | 12 A |
| حداکثر جریان اتصال کوتاه هر MPPT | 15 A |
| مشخصات خروجی متصل به شبکه (AC Output) | |
| توان نامی خروجی AC | 10000 W |
| حداکثر توان ظاهری AC | 10000 VA |
| ولتاژ نامی شبکه (بازه کاری) | 230V / 400V (310V - 476V) |
| فرکانس نامی شبکه | 50Hz / 60Hz (45-55Hz / 55-65Hz) |
| حداکثر جریان خروجی | 15.2 A |
| ضریب توان قابل تنظیم (Power Factor) | 0.8leading ... 0.8lagging |
| اعوجاج هارمونیکی کل (THDI) | < 3% |
| نوع اتصال به شبکه | 3W + N + PE (سه فاز با نول و ارت) |
| مشخصات باتری و مدار ذخیرهساز (DC Battery) | |
| نوع باتری پشتیبانی شده | Lithium Battery (High Voltage) |
| محدوده ولتاژ باتری | 100V - 550V |
| حداکثر جریان شارژ و دشارژ | 25 A |
| توان مداوم شارژ و دشارژ باتری | 10000 W |
| مشخصات خروجی پشتیبان / اضطراری (AC Backup) | |
| حداکثر توان خروجی اضطراری | 10000 W |
| حداکثر توان ظاهری اضطراری | 10000 VA |
| حداکثر جریان خروجی اضطراری | 15.2 A |
| ولتاژ نامی خروجی پشتیبان | 230V / 400V |
| فرکانس نامی خروجی پشتیبان | 50Hz / 60Hz |
| اعوجاج هارمونیکی ولتاژ (THDV) | < 3% |
| زمان تغییر حالت (Switch Time) | < 0.5 s |
| راندمان، شرایط محیطی و مشخصات عمومی | |
| بیشینه راندمان (Max Efficiency) | 98.2% |
| راندمان اروپایی (European Efficiency) | 97.5% |
| سیستم خنککننده (Cooling) | طبیعی (Natural Convection) |
| توپولوژی | بدون ترانسفورماتور (Transformerless) |
| دمای کاری مجاز | -25°C ~ +60°C |
| مصرف توان شبانه | < 13 W |
| سطح حفاظت محیطی (IP) | IP65 |
| رطوبت نسبی / ارتفاع کاری | 0% - 100% / 3000m |
| ابعاد (عرض × ارتفاع × عمق) | 505 × 453 × 198 mm |
| وزن خالص دستگاه | 28 kg |
| نمایشگر و واسط کاربر | LCD + LED |
| درگاههای ارتباطی | RS232 / RS485 / CAN / USB |
| ماژولهای مانیتورینگ (اختیاری) | RF / WiFi / GPRS |
سیستمهای حفاظت و ایمنی جامع اینورتر
کلید قطع اضطراری DC Switch
حفاظت پلاریته معکوس DC
سرج ارستر AC/DC (Type II)
حفاظت معکوس شدن باتری
حفاظت اتصال کوتاه AC
مانیتورینگ خطای اتصال زمین
حفاظت ضد جزیرهای (Anti-Islanding)
پایش دائم وضعیت شبکه (Grid)
واحد پایش جریان نشتی (RCMU)
پایش مقاومت عایقی (Insulation)
استانداردهای ایمنی IEC 62109 / 62040
استانداردهای بینالمللی اتصال به شبکه
دانلود دیتاشیت اینورتر Growatt SPH10000TL3 BH
جهت بررسی دقیقتر نمودارها، دیاگرامهای سیمکشی و تاییدیهها، فایل کاتالوگ را دانلود فرمایید
