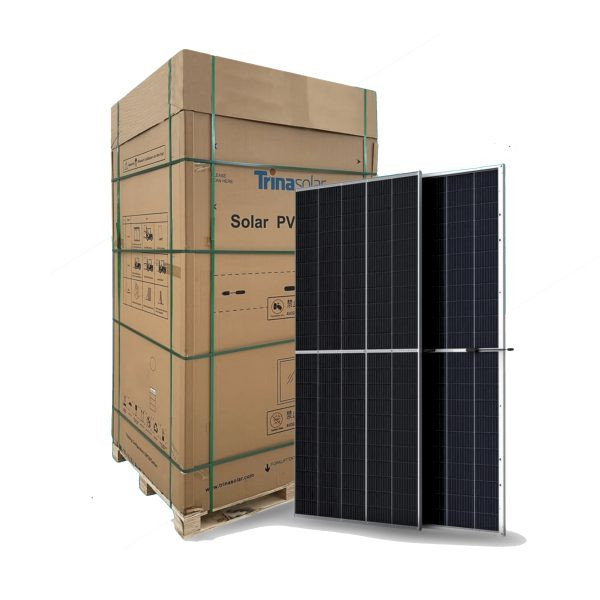

پنل خورشیدی 620وات ترینا مدلTSM-NEG19RC.20 فروش به صورت پالتی
TSM-NEG19RC.20 -620w
برند:trina
توضیحات
پنل خورشیدی دوطرفه N-type i-TOPCon دو شیشه (Dual Glass)

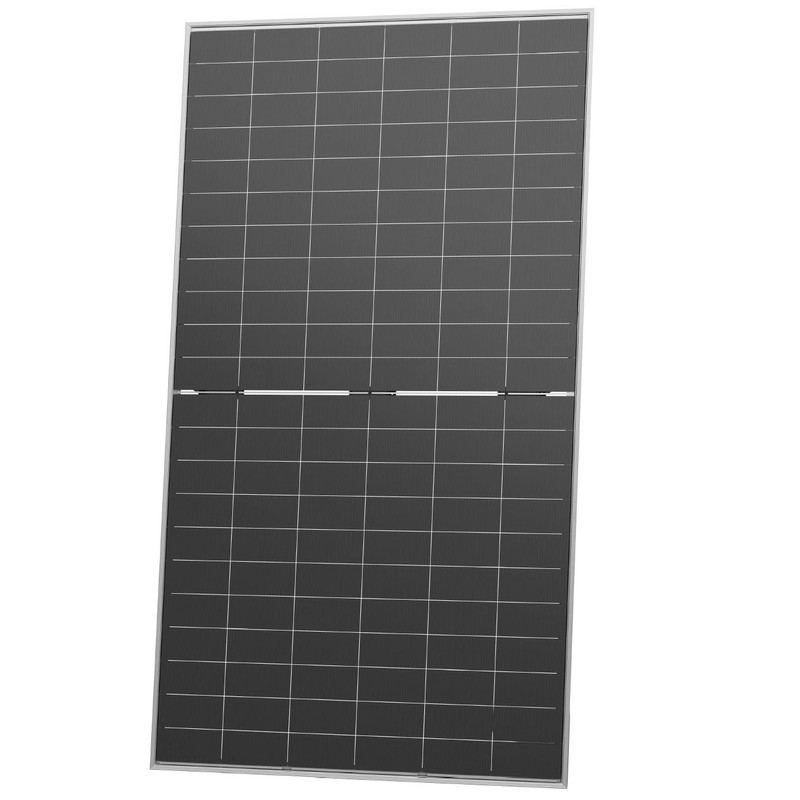

پنل خورشیدی 620 وات ترینا سولار Trina Solar
سری تجاری و نیروگاهی Vertex N مدل TSM-NEG19RC.20 با بازدهی 23.0% و دوام فوقالعاده ۳۰ ساله
ویژگیهای برجسته ماژول خورشیدی Trina Vertex N 620W
- توان خروجی اسمی 620 وات پیک (STC)
- فناوری پیشرفته سلول N-type i-TOPCon
- تکنولوژی دوطرفه (Bifacial) با ضریب دوطرفگی 80%
- طراحی دابل گلس مقاوم (Dual Glass 2.0mm)
- افت توان سالانه بسیار ناچیز 0.4%
- گارانتی 12 ساله محصول و 30 ساله راندمان توان
620 W
توان ماکزیمم (STC)
23.0 %
راندمان ماژول
41.4 V
ولتاژ توان ماکزیمم (Vmp)
30 سال
ضمانت عملکرد توان
ویژگیهای کلیدی پنل Trina Solar Vertex N
فناوری پیشرفته i-TOPCon نوع N
مبتنی بر پلتفرم نوآورانه سلولهای سایز ۲۱۰ میلیمتری با ارتقای پیوسته راندمان، کاهش مقاومت اتصالات و بهینهسازی بازتاب نور پشتی.
کاهش هزینههای تعادل سیستم (BOS) و LCOE
طراحی ولتاژ بهینه با توان بالاتر در هر استرینگ موجب کاهش هزینههای کابلکشی، استراکچر و هزینه نهایی تولید برق به میزان ۱ تا ۵ درصد میشود.
تولید دوطرفه با توان افزوده (Bifacial)
ضریب دوطرفگی ۸۰ درصد که توان خروجی را با بازتاب نور از سطح زمین (آلبدو) تا ۱۰ الی ۲۰ درصد مازاد افزایش میدهد.
ضریب دمایی پایین (Low Pmax Temp)
ضریب دمایی عالی توان معادل 0.29%- بر درجه سانتیگراد، عملکرد بسیار پایدارتری را در مناطق گرمسیری و اقلیمهای گرم تضمین میکند.
عملکرد ممتاز در تابشهای ضعیف
پاسخدهی فوقالعاده بالا در شرایط نوری ضعیف (صبح زود، عصر و روزهای ابری) که به افزایش ساعات تولید مفید در طول روز میانجامد.
ساختار مستحکم دو شیشه (Dual Glass)
مقاومت حداکثری در برابر ترکهای میکروسکوپی (Micro-cracks)، طوفان شن، نمک، آمونیاک و پدیدههای تخریبی PID و LID.
مزایای عملکردی و طول عمر
I
افت راندمان ۱٪ در سال نخست
تنها ۱ درصد افت توان در سال اول و سپس سالانه حداکثر ۰.۴ درصد افت؛ تضمین حفظ حداقل ۸۷.۴٪ توان نامی پس از ۳۰ سال کارکرد مداوم.
II
سازگاری کامل با استراکچر و ردیاب (Tracker)
بهترین انتخاب و همپوشانی کامل با ردیابهای خورشیدی تکمحوره 1P جهت دستیابی به بالاترین استفاده از طول استراکچر ترکر.
III
طراحی استاندارد کانتینری
ابعاد مهندسیشده دقیق با قابلیت بارگیری ۳۶ عدد در هر جعبه و ۷۲۰ عدد در کانتینر ۴۰ فوت که هزینههای لجستیک و حمل را به حداقل میرساند.
IV
تحمل بارهای مکانیکی سنگین
فریم آلومینیومی مستحکم آنودایز شده با درجه حفاظتی جعبه تقسیم IP68 و سازگار با انواع اتصالات معتبر بازار نظیر MC4 EVO2.
مشخصات فنی کامل (مدل TSM-620NEG19RC.20)
| پارامتر فنی | مقدار / مشخصات |
|---|---|
| مشخصات الکتریکی در شرایط استاندارد (STC) | |
| مدل ماژول | TSM-NEG19RC.20 |
| حداکثر توان نامی (Pmax) | 620 Wp |
| ولتاژ در توان ماکزیمم (Vmpp) | 41.4 V |
| جریان در توان ماکزیمم (Impp) | 14.99 A |
| ولتاژ مدار باز (Voc) | 49.6 V |
| جریان اتصال کوتاه (Isc) | 15.91 A |
| راندمان ماژول (Module Efficiency) | 23.0 % |
| تلورانس توان خروجی | 0 ~ +5 W |
| عملکرد در شرایط دمای اسمی سلول (NOCT) و دوطرفه (BNPI) | |
| توان ماکزیمم در شرایط NOCT | 474 Wp |
| ولتاژ توان ماکزیمم در NOCT | 38.8 V |
| جریان توان ماکزیمم در NOCT | 12.20 A |
| ولتاژ مدار باز در NOCT | 47.1 V |
| جریان اتصال کوتاه در NOCT | 12.82 A |
| توان با تابش پشت سلول (BNPI - 135W/m² Rear) | 687 Wp |
| توان با کسب ۵٪ انرژی از پشت (5% Gain) | 651 Wp |
| توان با کسب ۱۰٪ انرژی از پشت (10% Gain) | 682 Wp |
| ضرایب حرارتی و محدودیتهای کاری | |
| دمای نامی عملکرد سلول (NOCT) | 43°C (±2°C) |
| ضریب دمایی توان (Pmax) | -0.29 % / °C |
| ضریب دمایی ولتاژ مدار باز (Voc) | -0.24 % / °C |
| ضریب دمایی جریان اتصال کوتاه (Isc) | +0.04 % / °C |
| محدوده دمای کاری مجاز | -40°C ~ +85°C |
| حداکثر ولتاژ سیستم | 1500V DC (IEC / UL) |
| حداکثر جریان فیوز سری مجاز | 35 A |
| مشخصات فیزیکی و مکانیکی | |
| نوع سلول خورشیدی | N-type i-TOPCon Monocrystalline (210mm platform) |
| تعداد سلولها | 132 سلول (Half-cut) |
| ابعاد پنل (طول × عرض × ضخامت) | 2382 × 1134 × 30 mm |
| وزن پنل | 33.0 kg |
| شیشه جلو | 2.0 mm با پوشش ضد انعکاس (AR Coating) شیشه تقویتشده |
| شیشه پشت | 2.0 mm شیشه تقویتشده حرارتی (پوشش سفید) |
| جنس فریم | آلیاژ آلومینیوم آنودایز شده 30 میلیمتری |
| جعبه تقسیم (J-Box) | دارای استاندارد عایقی IP68 (سه دیود بایپاس) |
| کابل خروجی | کابل خورشیدی 4.0mm² طول پرتره 350 / 280 mm |
| کانکتورها | MC4 EVO2 / TS4 Plus / TS4 |
| بستهبندی | ۳۶ عدد در هر پالت (۷۲۰ عدد در هر کانتینر ۴۰ فوت) |
گواهینامهها، استانداردها و مقاومتهای محیطی
استاندارد IEC 61215 / 61730
مقاومت در برابر مه نمکی IEC 61701
مقاومت آمونیاک و گردوغبار IEC 62716
مقاومت کامل ضد PID / LID / LETID
کاهش ریسک هاتاسپات (Half-cut)
درجه حفاظت نفوذ آب و گردوغبار IP68
گواهینامه مدیریت کیفیت ISO 9001
مدیریت زیستمحیطی ISO 14001
تأییدیه ردپای کربن ISO 14067
ایمنی و بهداشت حرفهای ISO 45001
تأییدیههای بینالمللی TUV / CE / UL
عضویت در چرخه بازیافت PV CYCLE
دانلود دیتاشیت پنل Trina Solar 620W
جهت بررسی دقیق منحنیهای I-V، نقشههای فنی و جزییات نصب، فایل کاتالوگ رسمی را دریافت کنید
