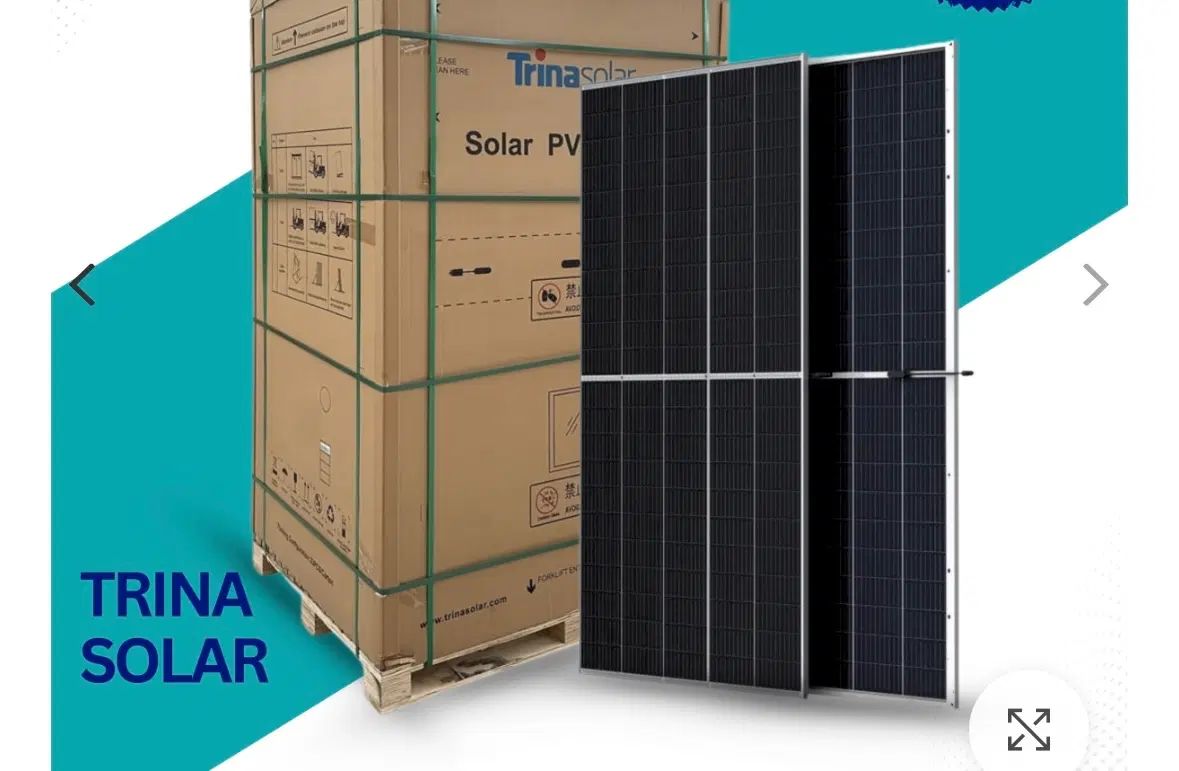

پنل خورشیدی 700 وات ترینا مدلTSM-NEG21C.20 فروش به صورت پالتی
TSM-NEG21C.20-700w
برند:trina
فروش فقط به صورت پالتی میباشد، تحویل فوری
توضیحات
فناوری نوین N-Type دو شیشه (Bifacial Dual Glass)

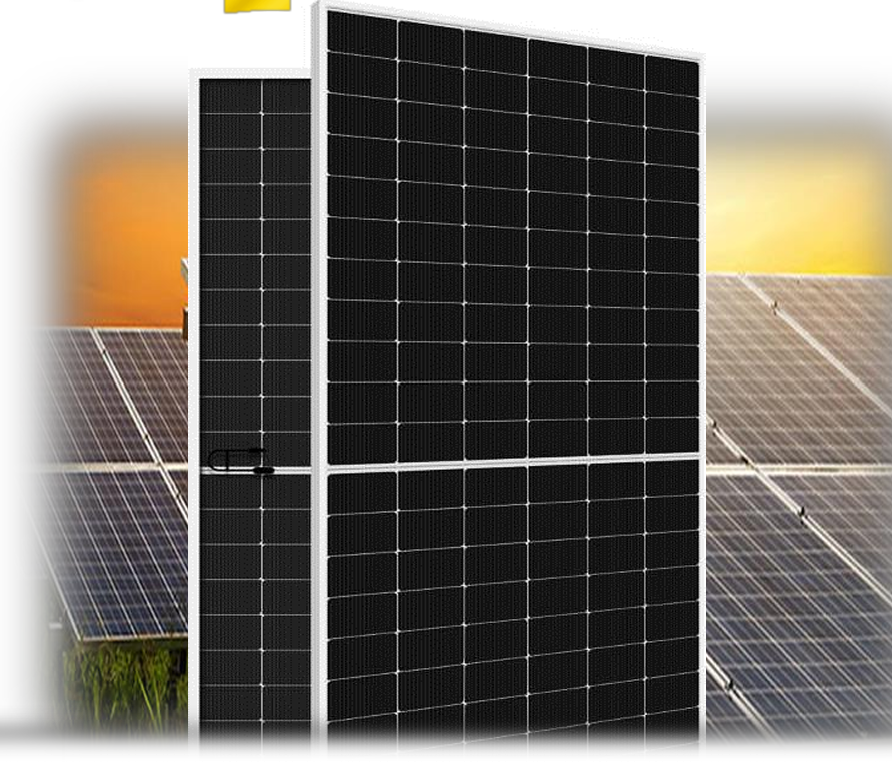

پنل خورشیدی 700 وات ترینا سولار مدل Vertex N TSM-NEG21C.20
بالاترین توان خروجی، راندمان فوقالعاده 22.5% و تولید توان اضافی تا 30% از سمت پشت پنل
ویژگیهای برجسته ماژول دوطرفه ترینا سولار با گارانتی عملکرد ۳۰ ساله
- حداکثر توان خروجی 700 وات واقعی
- راندمان بالای ماژول 22.5%
- تولید توان دوطرفه (Bifacial) تا 30%+
- تکنولوژی نیمسلولی 132 سلول N-Type
- ساختار مقاوم دو شیشه (Dual Glass 2+2mm)
- افت توان فوقالعاده اندک (فقط 0.4% سالانه)
700 W
حداکثر توان نامی (Pmax)
22.5 %
راندمان ماژول
0~+5 W
تلرانس توان مثبت
30 سال
گارانتی عملکرد خطی
ویژگیهای برجسته فناوری Trina Vertex N
فناوری پیشرفته N-Type i-TOPCon
بهرهگیری از سلولهای سیلیکونی نوع N با ضریب دمایی بسیار پایین (-0.30%/°C) که راندمان بالا و تولید برق پایدار حتی در روزهای بسیار گرم را تضمین میکند.
تولید انرژی دوطرفه (Bifaciality تا 85%)
جذب نور بازتابیده از زمین (Albedo) از پشت ماژول با ضریب دوطرفگی 80±5% که سبب افزایش توان تولیدی نهایی تا 30% بسته به نوع بستر نصب میشود.
کاهش هزینههای LCOE و BOS
طراحی با توان بالا و ولتاژ مناسب باعث کاهش استرینگها، کاهش سیمکشی و بهینهسازی سازه نگهدارنده شده و دوره بازگشت سرمایه پروژه را به حداقل میرساند.
پایداری فوقالعاده در طول ۳۰ سال
افت توان اولیه تنها ۱٪ در سال اول و نرخ استهلاک سالانه بسیار ناچیز ۰.۴٪ که پس از ۳۰ سال، توان خروجی بالای ۸۷.۴٪ را تضمین میکند.
مقاومت مکانیکی و محیطی بینظیر
مقاوم در برابر فشار مثبت برف تا 5400 پاسکال و نیروی باد تا 2400 پاسکال، همراه با محافظت کامل در برابر رطوبت، شن، گردوغبار، نمک و گاز آمونیاک.
تکنولوژی برش سلولی غیرمخرب (NDC)
حذف ریزترکها (Micro-cracks) در سلولها به کمک برش دقیق لیزری غیرحرارتی و تکنولوژی باسبار چندگانه (MBB) جهت جمعآوری بهتر جریان.
مزایای عملکردی و عملیاتی
I
راندمان 22.5% با چگالی بالا
بهرهمندی از اتصالات با تراکم بالا (High Density Interconnect) که حداکثر سطح جذب فوتونها را با کمترین اتلاف فاصله سلولی فراهم میکند.
II
عملکرد ممتاز در نور ضعیف
راندمان کاری بسیار عالی در شرایط ابری، زاویههای تابش مایل و ساعات ابتدایی و انتهایی روز به تایید تستهای معتبر بینالمللی.
III
مقاومت قطعی در برابر پدیده PID
بهینهسازی مواد لایهنشانی شیشه و سلول که فرآیند تخریب ناشی از ولتاژ بالا (PID Resistance) را به طور کامل خنثی میکند.
IV
سازگاری با اینورترهای مرکزی و استرینگ
طراحی سازگار با جدیدترین اینورترهای خورشیدی تجاری و مگاواتی با ولتاژ حداکثر 1500V DC جهت تسهیل در استقرار نیروگاهی.
مشخصات فنی کامل (Data Sheet)
| ویژگی فنی | مقدار / استاندارد |
|---|---|
| ⚡ مشخصات الکتریکی در شرایط استاندارد (STC: 1000W/m², 25°C, AM1.5) | |
| مدل ماژول | TSM-700NEG21C.20 |
| حداکثر توان اسمی (Pmax) | 700 Wp |
| تلرانس توان خروجی | 0 ~ +5 W |
| ولتاژ در نقطه حداکثر توان (Vmpp) | 40.5 V |
| جریان در نقطه حداکثر توان (Impp) | 17.29 A |
| ولتاژ مدار باز (Voc) | 48.6 V |
| جریان اتصال کوتاه (Isc) | 18.32 A |
| راندمان ماژول (Module Efficiency) | 22.5 % |
| ☀️ عملکرد در شرایط کاری اسمی سلول (NOCT: 800W/m², 20°C, 1m/s) | |
| توان خروجی در NOCT | 534 Wp |
| ولتاژ در نقطه حداکثر توان (Vmpp) | 38.0 V |
| جریان در نقطه حداکثر توان (Impp) | 14.05 A |
| ولتاژ مدار باز (Voc) | 46.0 V |
| جریان اتصال کوتاه (Isc) | 14.76 A |
| 🔄 توان معادل با احتساب تابش پشت پنل (Bifacial Gain 10%) | |
| توان نهایی با ۱۰٪ بازتابش پشت | 756 Wp |
| ولتاژ Vmpp / ولتاژ Voc | 40.5 V / 48.6 V |
| جریان حداکثر توان (Impp) | 18.67 A |
| جریان اتصال کوتاه (Isc) | 19.79 A |
| 🌡️ ضرایب دمایی و محدودیتهای کاری | |
| دمای نامی عملکرد سلول (NOCT) | 43°C (±2°C) |
| ضریب دمایی توان (Pmax) | -0.30 % / °C |
| ضریب دمایی ولتاژ (Voc) | -0.24 % / °C |
| ضریب دمایی جریان (Isc) | +0.04 % / °C |
| دمای عملکرد مجاز | -40°C ~ +85°C |
| حداکثر ولتاژ سیستم | 1500V DC (IEC) |
| حداکثر جریان فیوز سری | 35 A |
| 📐 مشخصات فیزیکی و مکانیکی | |
| نوع سلول | Monocrystalline N-Type (تک کریستالی) |
| تعداد سلولها | 132 سلول نیمبریده (6×22) |
| ابعاد پنل (طول × عرض × ارتفاع) | 2384 × 1303 × 33 mm |
| وزن خالص پنل | 38.3 kg |
| شیشه رویی (Front Glass) | 2.0 mm شیشه تقویتشده حرارتی با پوشش ضد انعکاس (AR) |
| شیشه پشتی (Back Glass) | 2.0 mm شیشه تقویتشده حرارتی (White Grid Glass) |
| جنس فریم | آلیاژ آلومینیوم آنودایز شده ۳۳ میلیمتری |
| جعبه تقسیم (J-Box) | IP68 (دارای دیودهای بایپس) |
| کابلها و کانکتورها | 4.0mm² کابل خورشیدی / سازگار با MC4 EVO2 / TS4 Plus |
| طول کابل خروجی | Portrait: 350 / 280 mm (یا طبق سفارش) |
| گارانتی پنل | ۱۲ سال گارانتی فیزیکی محصول + ۳۰ سال گارانتی توان خروجی |
گواهینامهها، ایمنی و استانداردهای جهانی
استاندارد IEC 61215
ایمنی IEC 61730
مقاومت نمک IEC 61701
ضد آمونیاک IEC 62716
کیفیت ISO 9001
محیط زیست ISO 14001
ایمنی شغلی ISO 45001
گواهینامه اروپایی CE
تاییدیه TUV Rheinland
مقاومت بار برف 5400Pa
مقاومت بار باد 2400Pa
جعبه تقسیم ضدآب IP68
دانلود کاتالوگ و دیتاشیت محصول
برای دریافت جزئیات نقشهها، منحنیهای I-V و کاتالوگ رسمی ترینا سولار فایل را دریافت نمایید
دانلود دیتا شیت رسمی (PDF)نظرات
