اینورتر خورشیدی سه فاز متصل به شبکه (On-Grid)

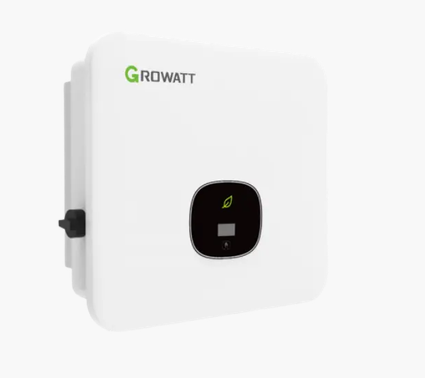

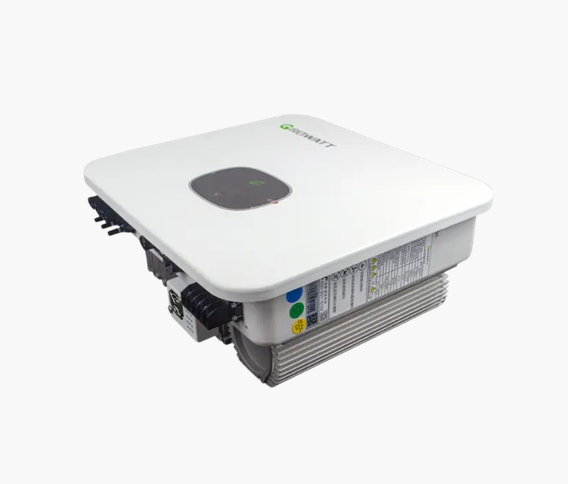

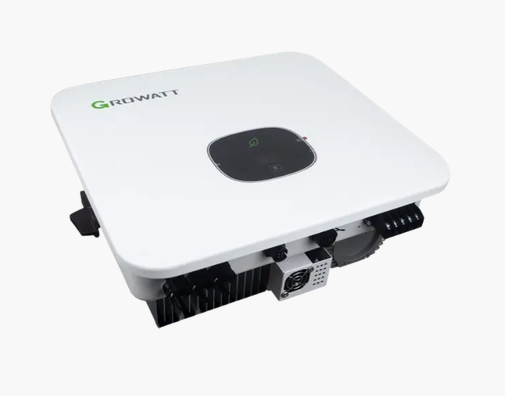

اینورتر 10 کیلووات Growatt MOD 10KTL3-X

راندمان فوق‌العاده ۹۸.۶٪، مجهز به ۲ ردیاب هوشمند MPPT، صفحه نمایش OLED و کلید لمسی در ابعادی فشرده و سبک

ویژگی‌های برجسته اینورتر خورشیدی سه فاز Growatt سری MOD

توان نامی خروجی ۱۰ کیلووات (11000VA حداکثر)
راندمان حداکثری ۹۸.۶٪ و راندمان اروپایی ۹۸.۱٪
دارای ۲ ردیاب مستقل MPPT با راندمان ۹۹.۹٪
سرج ارستر داخلی نوع ۲ (Type II) در سمت AC و DC
طراحی بسیار فشرده با وزن سبک ۱۴ کیلوگرم
درجه حفاظت محیطی IP66 برای نصب در فضای باز

10 kW

توان نامی AC

98.6 %

حداکثر راندمان

2 MPPT

ردیاب توان حداکثر

IP66

درجه حفاظت فیزیکی

ویژگی‌های کلیدی Growatt MOD 10KTL3-X

راندمان بالای ۹۸.۶٪

بهره‌وری حداکثری از آرایه‌های خورشیدی و بازده اروپایی ۹۸.۱ درصد، ضامن کمترین تلفات توان در تبدیل انرژی خورشیدی به برق شبکه است.

دو ردیاب مستقل MPPT

مجهز به دو کانال MPPT مجزا جهت پشتیبانی از چیدمان استرینگ‌ها در زوایا، شیب‌ها یا جهت‌های مختلف سقف با راندمان ۹۹.۹٪.

پشتیبانی تا ۱۵۰۰۰ وات پنل

قابلیت اتصال تا ۱۵ کیلووات پنل DC با حداکثر ولتاژ ۱۱۰۰ ولت و ولتاژ راه‌اندازی پایین ۱۶۰ ولت برای افزایش ساعات کاری روزانه اینورتر.

نمایشگر مدرن OLED و دکمه لمسی

تجربه کاربری عالی و مقاوم در برابر شرایط جوی با نمایشگر باکیفیت OLED، نشانگرهای LED و امکان تنظیم آسان از طریق دکمه لمسی بادوام.

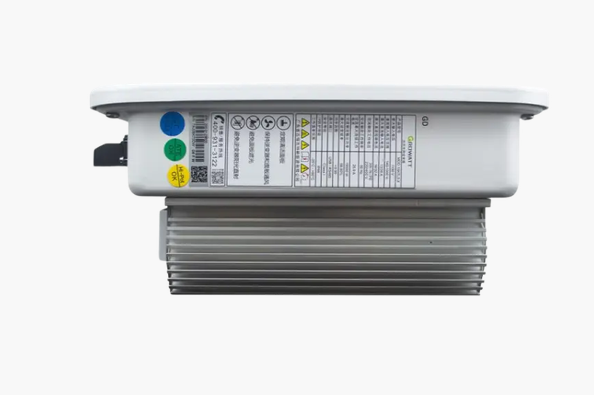

سبک، فشرده و خنک‌کاری طبیعی

تنها ۱۴ کیلوگرم وزن با سیستم خنک‌کاری کانوکشن طبیعی (Natural Convection) بدون فن‌های پر سر و صدا با استاندارد عایقی IP66.

حفاظت جامع و پیشرفته

حفاظت داخلی سرج ارستر نوع ۲ در هر دو سمت، مانیتورینگ خطا و نشت جریان و قابلیت سفارشی محافظت خطای قوس الکتریکی (AFCI).

قابلیت‌ها و عملکرد فنی

دامنه ولتاژ کاری وسیع MPPT

دامنه کاری ۱۴۰ تا ۱۰۰۰ ولت با ولتاژ اسمی ۵۸۰ ولت، بیشترین انعطاف‌پذیری را برای طراحی تعداد پنل‌ها در هر استرینگ مهیا می‌کند.

پایداری در شرایط دمایی سخت

عملکرد پایدار و بدون وقفه در محدوده دمایی وسیع ۲۵- تا ۶۰+ درجه سانتی‌گراد و ارتفاع تا ۴۰۰۰ متر بالاتر از سطح دریا.

III

پایش هوشمند و مانیتورینگ آنلاین

پشتیبانی از انواع ماژول‌های ارتباطی USB، RS485 و بسترهای انتخابی WiFi ،GPRS ،LAN و پلتفرم‌های مانیتورینگ ابری ShinePhone.

تلفات شبانه ناچیز (< 1W)

مصرف داخلی بسیار پایین در زمان تاریکی هوا (کمتر از ۱ وات) و ضریب توان قابل تنظیم در محدوده 0.8leading تا 0.8lagging.

مشخصات فنی کامل

ویژگی	مقدار
مشخصات ورودی DC
مدل اینورتر	MOD 10KTL3-X
حداکثر توان پیشنهادی فتوولتائیک (STC)	15000 W
حداکثر ولتاژ DC ورودی	1100 V
ولتاژ راه‌اندازی (Start Voltage)	160 V
ولتاژ اسمی ورودی	580 V
محدوده ولتاژ MPPT	140 V - 1000 V
تعداد ردیاب‌های MPPT	2
تعداد استرینگ در هر MPPT	1
حداکثر جریان ورودی هر MPPT	13 A
حداکثر جریان اتصال کوتاه هر MPPT	16 A
مشخصات خروجی AC
توان نامی خروجی AC	10000 W
حداکثر توان ظاهری AC	11000 VA
ولتاژ نامی شبکه (بازه مجاز)	220V/380V, 230V/400V (340-440V)
فرکانس نامی شبکه	50/60 Hz (45-55Hz / 55-65Hz)
حداکثر جریان خروجی	16.7 A
ضریب توان قابل تنظیم	0.8leading ... 0.8lagging
اعوجاج هارمونیک کل (THD)	< 3%
نوع اتصال به شبکه AC	3W + N + PE (سه فاز با نول و ارت)
راندمان (Efficiency)
حداکثر راندمان اینورتر	98.6%
راندمان استاندارد اروپایی (European Efficiency)	98.1%
راندمان ردیاب MPPT	99.9%
مشخصات فیزیکی و عمومی
ابعاد (عرض / ارتفاع / عمق)	425 × 387 × 178 mm
وزن دستگاه	14 kg
دمای کاری محیط	-25°C ~ +60°C
سطح حفاظت و عایق‌بندی	IP66
سیستم خنک‌کننده	Natural Convection (طبیعی و بدون فن)
اتصال کابل DC و AC	H4/MC4 (اختیاری) / کانکتور مخصوص AC
نمایشگر و رابط کاربری	OLED + LED + Touch button / نرم‌افزار موبایل
درگاه‌های ارتباطی	USB / RS485 (استاندارد) - WiFi / GPRS / LAN / RF (اختیاری)
استانداردهای بین‌المللی	CE, VDE0126, EN50549, IEC62116, IEC61727, IEC60068

سیستم‌های حفاظتی و ایمنی اینورتر

حفاظت معکوس قطبیت DC

کلید قطع بار یکپارچه DC Switch

سرج ارستر Type II در دو سمت AC و DC

حفاظت اتصال کوتاه خروجی AC

پایش مقاومت عایقی سیستم

پایش خطای اتصال زمین (Ground Fault)

مانیتورینگ مداوم شبکه سراسری

حفاظت ضد جزیره‌ای (Anti-Islanding)

واحد پایش جریان باقیمانده (RCMU)

مانیتورینگ خطای استرینگ‌ها (String Monitoring)

حفاظت خطای قوس الکتریکی AFCI (اختیاری)

دارای گواهینامه‌های معتبر CE و VDE

دانلود کاتالوگ و دیتاشیت محصول

جهت بررسی جزئیات فنی و راهنمای نصب اینورتر، فایل دیتاشیت رسمی را دانلود کنید

دانلود دیتاشیت (PDF)
