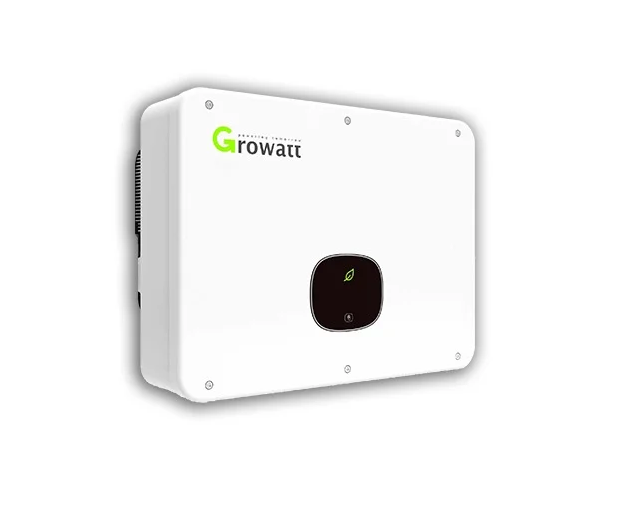

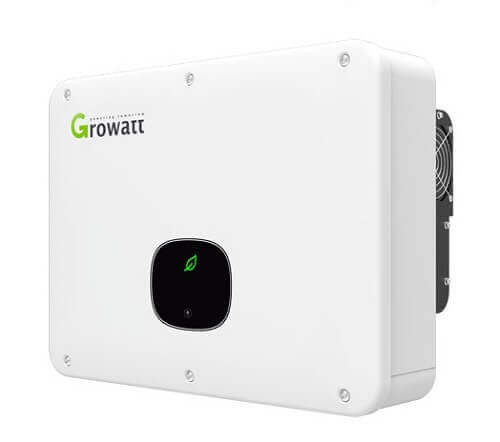

اینورتر آنگرید گرووات مدل MID25KTL3-X ظرفیت ۲۵ کیلووات
Growatt-MID25KTL3-X-On‑Grid
برند:Growatt
دارای 5 سال گارانتی رسمی گرووات در ایران،فروش به صورت رسمی میباشد
توضیحات
اینورتر متصل به شبکه سه‌فاز (On-Grid) تجاری و صنعتی
اینورتر خورشیدی Growatt MID 25KTL3-X
توان نامی ۲۵ کیلووات با راندمان فوق‌العاده ۹۸.۷۵٪، دارای دو ردیاب MPPT مستقل و حفاظت سطح بالای صنعتی
ویژگی‌های برجسته اینورتر ۲۵ کیلووات گرووات سری MID
- توان خروجی نامی ۲۵,۰۰۰ وات
- حداکثر توان پنل ۳۷,۵۰۰ وات (DC)
- راندمان بیشینه ۹۸.۷۵ درصد
- ۲ ردیاب مستقل با ورودی ۲/۳ استرینگ
- سرج ارستر تایپ ۲ در سمت AC و DC
- صفحه نمایش پیشرفته OLED با دکمه لمسی
25 kW
توان نامی AC
98.75 %
حداکثر راندمان
2 MPPT
ردیاب مستقل
IP65
درجه حفاظت محیطی
ویژگی‌های کلیدی اینورتر Growatt MID 25KTL3-X
راندمان بالای ۹۸.۷۵٪
بهره‌وری فوق‌العاده بالا و راندمان اروپایی ۹۸.۶٪ که تضمین‌کننده کمترین تلفات و بالاترین بازدهی تولید انرژی در نیروگاه خورشیدی شماست.
۲ ترکر MPPT با پشتیبانی ۲/۳ استرینگ
مجهز به دو ام‌پی‌پی‌تی مجزا با چینش ۲ استرینگ روی ترکر اول و ۳ استرینگ روی ترکر دوم، ایده‌آل برای سقف‌ها و آرایش پنل‌ها در زوایای مختلف.
سرج ارستر Type II در هر دو سمت
مجهز به برق‌گیرهای داخلی کلاس ۲ (Type II SPD) در ورودی DC و خروجی AC جهت محافظت در برابر صاعقه، اضافه ولتاژ و نوسانات شدید شبکه.
نمایشگر مدرن OLED و کلید لمسی
رابط کاربری پیشرفته و تعاملی با صفحه OLED بادوام به همراه کلیدهای لمسی (Touch Key) برای پیکربندی و کنترل مستقیم و روان سیستم.
طراحی جمع‌وجور و سبک
وزن تنها ۲۳ کیلوگرم که نصب را برای تکنسین‌ها بسیار آسان می‌کند، همراه با خنک‌کنندگی هوشمند بادی (Smart Air Cooling) برای کارایی پایدار در دمای بالا.
پشتیبانی از مدیریت تزریق به شبکه
پشتیبانی کامل از قابلیت کنترل و محدودسازی تزریق توان به شبکه (Export Control) برای تطابق کامل با قوانین بهره‌برداری و سامانه‌های هوشمند مصرف.
مزایای فنی و عملکردی سری MID
I
ولتاژ کاری گسترده MPPT
محدوده وسیع ولتاژ ردیاب نقطه حداکثر توان از ۱۶۰ تا ۱۰۰۰ ولت با حداقل ولتاژ شروع به کار ۲۵۰ ولت جهت برداشت حداکثر انرژی از طلوع تا غروب خورشید.
II
طراحی عاری از ترانسفورماتور
استفاده از توپولوژی مدرن Transformerless با ضریب توان قابل تنظیم (۰.۸ پیش‌فاز تا ۰.۸ پس‌فاز) و هارمونیک جریان ناچیز کمتر از ۳ درصد.
III
پلتفرم‌های پایش جامع
ارتباطات یکپارچه از طریق RS485 و USB با قابلیت افزودن دانگل‌های ماژولار هوشمند Wi-Fi، LAN، GPRS و RF برای مانیتورینگ زنده ابری و اپلیکیشن ShinePhone.
IV
مقاومت در شرایط سخت محیطی
دارای استاندارد حفاظتی نفوذناپذیر IP65 و عملکرد بی‌وقفه در محدوده دمایی وسیع ۲۵- تا ۶۰+ درجه سانتی‌گراد تا ارتفاع ۴۰۰۰ متری از سطح دریا.
مشخصات فنی اینورتر Growatt MID 25KTL3-X
| پارامتر فنی | مقدار / مشخصات |
|---|---|
| مشخصات ورودی DC (سمت خورشیدی) | |
| مدل دستگاه | MID 25KTL3-X |
| حداکثر توان پیشنهادی پنل خورشیدی (STC) | 37,500 W |
| حداکثر ولتاژ ورودی DC | 1100 V |
| ولتاژ شروع به کار (Start Voltage) | 250 V |
| ولتاژ نامی ورودی | 580 V |
| محدوده ولتاژ کاری MPPT | 160V - 1000V |
| تعداد ترکر MPPT | 2 |
| تعداد استرینگ به ازای هر ترکر (MPPT 1 / MPPT 2) | 2 / 3 |
| حداکثر جریان ورودی به ازای هر ترکر | 27A / 40.5A |
| حداکثر جریان اتصال کوتاه به ازای هر ترکر | 33.8A / 50.7A |
| مشخصات خروجی AC (سمت شبکه) | |
| توان نامی خروجی AC | 25,000 W |
| حداکثر توان ظاهری خروجی AC | 27,700 VA |
| ولتاژ نامی شبکه متناوب | 220V/380V, 230V/400V (340V ~ 440V) |
| فرکانس نامی شبکه | 50/60 Hz (45~55Hz / 55~65Hz) |
| حداکثر جریان خروجی AC | 40.2 A |
| ضریب توان قابل تنظیم (Power Factor) | 0.8leading ... 0.8lagging |
| اعوجاج هارمونیک کل (THDi) | < 3% |
| نوع اتصال به شبکه | 3W + N + PE (سه فاز) |
| راندمان و بازدهی | |
| حداکثر راندمان (Max. Efficiency) | 98.75% |
| راندمان اروپایی (European Efficiency) | 98.6% |
| راندمان ردیاب نقطه توان بیشینه (MPPT) | 99.9% |
| مشخصات عمومی، فیزیکی و استانداردهای ارتباطی | |
| ابعاد (عرض × ارتفاع × عمق) | 525 × 395 × 222 mm |
| وزن خالص دستگاه | 23 kg |
| محدوده دمای کاری مجاز | -25°C ~ +60°C |
| مصرف توان خود اینورتر در شب | < 1 W |
| توپولوژی مدار | بدون ترانسفورماتور (Transformerless) |
| سیستم خنک‌کننده | خنک‌کنندگی هوشمند بادی (Smart air cooling) |
| درجه حفاظت محیطی | IP65 |
| رطوبت نسبی مجاز | 0 ~ 100% |
| حداکثر ارتفاع کاری از سطح دریا | 4000 m |
| نوع ترمینال DC ورودی | H4 / MC4 (اختیاری) |
| نوع ترمینال AC خروجی | Cable gland + OT terminal |
| نمایشگر و نشانگرها | OLED + LED / اتصال WiFi + App |
| درگاه‌های ارتباطی موجود | RS485 / USB (پیش‌فرض) — WiFi / GPRS / RF / LAN (اختیاری) |
| استانداردها و گواهینامه‌های ایمنی و شبکه | CE, VDE0126, EN50549, IEC62116, IEC61727, IEC60068, IEC61683, G98/G99 |
سیستم‌های حفاظتی و ایمنی اینورتر
حفاظت قطبیت معکوس DC
کلید قطع زیر بار DC Switch
سرج ارستر Type II ورودی DC
سرج ارستر Type II خروجی AC
پایش مقاومت عایقی سیستم
حفاظت اتصال کوتاه خروجی AC
پایش خطای اتصال زمین (Ground Fault)
پایش و مانیتورینگ پارامترهای شبکه
حفاظت ضد جزیره‌ای (Anti-islanding)
واحد پایش جریان نشتی (RCMU)
پایش دقیق وضعیت استرینگ‌ها
حفاظت خطای جرقه AFCI (اختیاری)
دانلود کاتالوگ و دیتاشیت محصول
برای دریافت اطلاعات تخصصی، ابعاد فنی و دستورالعمل نصب اینورتر Growatt MID 25KTL3-X فایل را دریافت نمایید
دانلود دیتا شیت رسمی (PDF)نظرات
