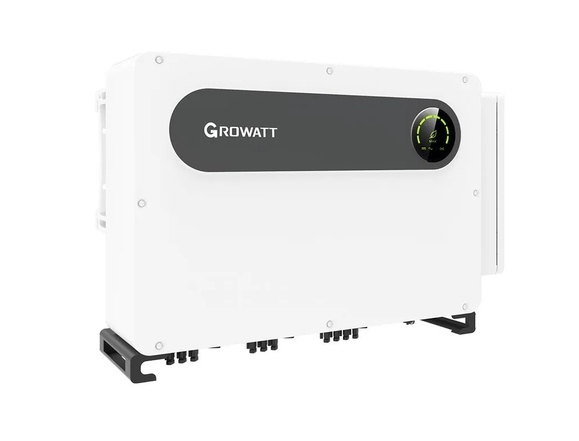

اینورتر متصل به شبکه(آنگرید) Growatt مدل MAX 100KTL3-X LV ظرفیت ۱۰۰ کیلووات سه فاز
Growatt-MAX 100KTL3-X LV -100kw
برند:Growatt
توضیحات
اینورتر متصل به شبکه سه فاز (On-Grid) تجاری و صنعتی
اینورتر خورشیدی Growatt MAX 100KTL3-X LV
اینورتر ۱۰۰ کیلووات سه فاز مجهز به ۱۰ ردیاب MPPT مستقل، راندمان ۹۸.۸٪ و طراحی Fuse-Free برای نیروگاه‌های خورشیدی بزرگ
راندمان فوق‌العاده و عملکرد پایدار تحت استانداردهای اروپایی (EU)
- توان نامی خروجی ۱۰۰ کیلووات (100kW)
- مجهز به ۱۰ ردیاب MPPT مستقل (۲۰ استرینگ)
- حداکثر راندمان تبدیل ۹۸.۸٪ (راندمان اروپایی ۹۸.۴٪)
- سرج ارستر داخلی AC و DC تیپ ۲ (Type II SPD)
- استاندارد مقاومت محیطی صنعتی IP66
- پایش هوشمند استرینگ و اسکن منحنی I/V
100 kW
توان اسمی AC
10 MPPT
ردیاب مستقل MPPT
98.8 %
بیشینه راندمان
IP66
درجه حفاظت محیطی
ویژگی‌های برجسته اینورتر سری MAX
۱۰ ردیاب مستقل MPPT
دارای ۱۰ ردیاب نقطه حداکثر توان با پشتیبانی از ۲ ورودی به ازای هر MPPT، مناسب برای سقف‌ها و زمین‌های دارای شیب و جهت‌های نامتقارن و سازگار با پنل‌های پرتوان دوفیشیال (Bifacial)
راندمان بالای ۹۸.۸٪
راندمان بیشینه ۹۸.۸ درصد و راندمان استاندارد اروپایی ۹۸.۴ درصد با توپولوژی پیشرفته ترانس‌لس (بدون ترانسفورماتور) که هدررفت انرژی نیروگاه را به حداقل ممکن می‌رساند
حفاظت جامع و SPD Type II
مجهز به سرج ارستر صاعقه‌گیر کلاس ۲ در هر دو سمت ورودی DC و خروجی AC، کلید قطع اضطراری DC و سیستم هوشمند ضد پلاریته معکوس
اسکن هوشمند منحنی I/V
تشخیص عیوب استرینگ‌ها از راه دور به کمک عیب‌یابی و اسکن دقیق مشخصه جریان-ولتاژ، شناسایی سریع سایه‌اندازی، خرابی سلول و گردوغبار بدون مراجعه حضوری
طراحی بدون فیوز (Fuse-Free)
طراحی ویژه بدون فیوز جهت حذف هزینه‌های تعمیر و نگهداری دوره‌ای، افزایش ایمنی، طول عمر کارکرد و کاهش چشمگیر نرخ خرابی سیستم
سیستم خنک‌کننده هوشمند
سیستم فن‌های هوشمند Smart Air Cooling که بر اساس دمای داخلی و توان خروجی تنظیم شده و کارایی پیوسته دستگاه را حتی در دمای ۶۰ درجه سانتی‌گراد تضمین می‌کند
امکانات پایش، شبکه و استانداردها
I
پایش هوشمند رشته‌ها (Strings)
نظارت دیجیتال روی تک تک استرینگ‌های متصل برای تشخیص فوری خرابی، ناهماهنگی یا افت توان پنل‌ها در سطح نیروگاه.
II
تطابق کامل با شبکه‌های توزیع
سازگاری با خطوط ۳ فاز ۳۸۰V و ۴۰۰V، فرکانس ۵۰/۶۰ هرتز با قابلیت تنظیم ضریب توان (Power Factor) از ۰.۸ پیش‌‌فاز تا ۰.۸ پس‌فاز.
III
درگاه‌های ارتباطی متنوع و جامع
پشتیبانی کامل از ارتباطات RS485 و USB به‌صورت استاندارد و ماژول‌های اختیاری WiFi ،GPRS ،4G و ارتباط مخابراتی خطوط برق (PLC).
IV
استاندارد عایق‌بندی IP66
عایق‌بندی ضد آب و گردوغبار کامل مناسب برای نصب در فضای باز نیروگاهی، بیابان‌ها، مناطق ساحلی و شرایط سخت محیطی.
مشخصات فنی اینورتر Growatt MAX 100KTL3-X LV
| پارامتر فنی | مقدار / مشخصه |
|---|---|
| مشخصات ورودی DC (سمت خورشیدی) | |
| مدل دستگاه | MAX 100KTL3-X LV |
| حداکثر ولتاژ DC ورودی | 1100 V |
| ولتاژ راه‌اندازی (Start Voltage) | 195 V |
| ولتاژ نامی DC | 600 V |
| محدوده ولتاژ ردیابی MPP | 180V - 1000V |
| تعداد ردیاب‌های MPPT مستقل | 10 |
| تعداد استرینگ به ازای هر MPPT | 2 (در مجموع ۲۰ استرینگ) |
| حداکثر جریان ورودی به ازای هر MPPT | 32 A |
| حداکثر جریان اتصال کوتاه به ازای هر MPPT | 40 A |
| مشخصات خروجی AC (سمت شبکه برق) | |
| توان نامی خروجی متناوب (AC Nominal Power) | 100,000 W (100 kW) |
| حداکثر توان ظاهری خروجی (Max Apparent Power) | 110,000 VA (110 kVA) |
| ولتاژ نامی شبکه متناوب (محدوده کاری) | 220V/380V, 230V/400V (340V - 440V) |
| فرکانس نامی شبکه برق | 50/60 Hz (محدوده کاری: 45-55Hz / 55-65Hz) |
| حداکثر جریان خروجی متناوب | 158.8A @ 400V / 167.1A @ 380V |
| ضریب توان قابل تنظیم (Power Factor) | 0.8leading ... 0.8lagging |
| اعوجاج هارمونیک کل (THDi) | < 3% |
| نوع اتصال به شبکه برق | 3W / N / PE (سه فاز با نول و ارت) |
| راندمان و بازدهی | |
| بیشینه راندمان (Max Efficiency) | 98.8% |
| راندمان استاندارد اروپایی (European Efficiency) | 98.4% |
| راندمان رهگیری MPPT | 99.9% |
| مشخصات عمومی و فیزیکی | |
| ابعاد دستگاه (عرض × ارتفاع × عمق) | 970 × 640 × 345 mm |
| وزن اینورتر | 84 kg |
| محدوده دمای کاری مجاز | -30°C ~ +60°C |
| مصرف توان در شب (Nighttime Consumption) | < 1 W |
| توپولوژی مدار | بدون ترانسفورماتور (Transformerless) |
| سیستم خنک‌کننده | خنک‌کننده بادی هوشمند (Smart Air Cooling) |
| درجه حفاظت محیطی | IP66 |
| رطوبت نسبی مجاز | 0% ~ 100% |
| حداکثر ارتفاع کاری از سطح دریا | 4000 m |
| نوع ترمینال سمت DC | H4 / MC4 (کابل تا مقطع 6mm²) |
| نوع ترمینال سمت AC | کابل‌شو OT (کابل تا مقطع 240mm²) |
| رابط کاربری و نمایشگر | LED / WiFi + APP |
| درگاه‌های ارتباطی | RS485 / USB (استاندارد) | PLC / 4G / WiFi / GPRS (اختیاری) |
| استانداردهای بین‌المللی و گواهینامه‌ها | CE, UKCA, IEC62116, IEC61727, EN50549, VDE0126, G99, C10/C11 |
تجهیزات و پروتکل‌های حفاظتی
حفاظت پلاریته معکوس DC
سرج ارستر DC تیپ ۲ (SPD)
سرج ارستر AC تیپ ۲ (SPD)
کلید قطع اضطراری بار DC
حفاظت اتصال کوتاه خروجی AC
پایش مقاومت عایقی سیستم
پایش و سنجش خطای زمین (Ground)
پایش هوشمند رشته‌ها (String Detection)
تشخیص خطای قوس الکتریکی (AFCI اختیاری)
قابلیت ضد پدیده PID (اختیاری)
استاندارد ایمنی اروپا CE & EN50549
گواهینامه ضدفروپاشی IEC62116 / IEC61727
دانلود کاتالوگ و دیتاشیت رسمی
جهت دریافت دیاگرام سیم‌بندی، الزامات نصب و مشخصات فنی کامل اینورتر Growatt MAX 100KTL3-X LV کلیک کنید
دانلود دیتاشیت (PDF)نظرات
