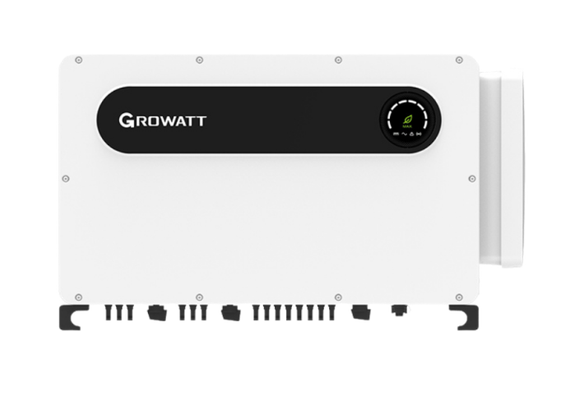

اینورتر آنگرید 150 کیلووات مدل MAX 150KTL3-X LV برند GROWATT گرووات
GROWATT -MAX 150KTL3-X LV - 150K
برند:Growatt
توضیحات
اینورتر متصل به شبکه (On-Grid) تجاری و صنعتی
اینورتر خورشیدی Growatt MAX 150KTL3-X LV
اینورتر سه فاز تجاری ۱۵۰ کیلووات با ۱۰ ترکر MPPT مجزا، راندمان ۹۸.۸٪ و حفاظت هوشمند استرینگ‌ها
نیروگاه تجاری هوشمند با بازدهی حداکثری و استانداردهای روز دنیا
- توان نامی خروجی 150 کیلووات
- ۱۰ ترکر MPPT اختصاصی (Fuse-free)
- حداکثر راندمان تبدیل 98.8%
- پشتیبانی از پنل‌های پرتوان (تا 22.5A)
- سرج ارستر داخلی Type II در سمت AC و DC
- درجه حفاظت فیزیکی IP66
150 kW
توان خروجی نامی
10 MPPT
تعداد ترکرهای مستقل
98.8 %
حداکثر راندمان
IP66
استاندارد عایقی و حفاظتی
ویژگی‌های کلیدی سری Growatt MAX
۱۰ ترکر MPPT بدون فیوز (Fuse-Free)
بهره‌مندی از ۱۰ ردیاب نقطه حداکثر توان مستقل با طراحی مدرن بدون نیاز به فیوز که خطرات خرابی و هزینه‌های تعمیر و نگهداری را به حداقل می‌رساند.
پشتیبانی از پنل‌های جریان بالا
سازگاری کامل با نسل جدید پنل‌های توان بالای خورشیدی دوطرفه و سلول‌های بزرگ، با جریان ورودی هر استرینگ تا ۲۲.۵ آمپر و هر ام‌پی‌پی‌تی تا ۴۵ آمپر.
اسکن هوشمند منحنی I/V
مجهز به سیستم عیب‌یابی آنلاین و اسکن منحنی جریان-ولتاژ (I/V Scan) جهت شناسایی سریع خرابی‌ها، آلودگی‌ها و افت کارایی سلول‌ها از راه دور.
حفاظت جامع سرج Type II در دو سمت
دارای محافظ‌های اضافه ولتاژ ناگهانی (SPD) کلاس Type II در ورودی دی‌سی و خروجی ای‌سی برای ایمنی کامل در برابر صاعقه و نوسانات شدید شبکه.
خنک‌کاری هوشمند بادی (Smart Air Cooling)
مدیریت بهینه حرارت با سیستم خنک‌کننده بادی پیشرفته، تضمین عملکرد پیوسته و پایدار دستگاه در دمای کاری ۳۰- تا ۶۰+ درجه سانتی‌گراد.
پایش هوشمند رشته‌ها و ارتباطات گسترده
نظارت مجزا بر استرینگ‌ها جهت تشخیص سریع خطای رشته‌ها همراه با درگاه‌های RS485، USB و ماژول‌های اختیاری WiFi/4G/PLC.
ویژگی‌های بهره‌‌برداری و کارکرد
I
ظرفیت توان نامی تا ۱۵۰ کیلووات
توان اکتیو خروجی ۱۵۰ کیلووات و توان ظاهری حداکثر ۱۶۵ کیلوولت‌آمپر با محدوده ضریب توان قابل تنظیم 0.8 پیش‌فاز تا 0.8 پس‌فاز.
II
ولتاژ ورودی تا ۱۱۰۰ ولت
پشتیبانی از ولتاژ ورودی پنل تا ۱۱۰۰ ولت DC و محدوده کاری MPPT بین ۱۸۰ تا ۱۰۰۰ ولت برای طراحی منعطف و طولانی استرینگ‌ها.
III
راندمان بالای ۹۸.۸ درصد
راندمان ماکزیمم ۹۸.۸ درصد و راندمان اروپایی ۹۸.۴ درصد با بازدهی ۹۹.۹ درصدی ردیاب‌های MPPT جهت دستیابی به کمترین تلفات تولید انرژی.
IV
مقاومت محیطی IP66
طراحی ایزوله با استاندارد نفوذناپذیری IP66 و کارکرد پایدار در ارتفاعات تا ۴۰۰۰ متر بالاتر از سطح دریا برای پروژه‌های مقیاس بزرگ صنعتی.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات ورودی DC (سمت پنل‌ها) | |
| مدل دستگاه | MAX 150KTL3-X LV |
| حداکثر توان پیشنهادی پنل خورشیدی (STC) | 225,000 W |
| حداکثر ولتاژ ورودی DC | 1100 V |
| ولتاژ شروع به‌کار (Start Voltage) | 195 V |
| ولتاژ اسمی DC | 600 V |
| محدوده ولتاژ کاری MPPT | 180V - 1000V |
| تعداد ترکرهای مستقل MPPT | 10 |
| تعداد استرینگ ورودی به ازای هر MPPT | 6x2 + 4x3 (مجموعاً 24 ورودی) |
| حداکثر جریان ورودی به ازای هر MPPT | 45 A |
| حداکثر جریان اتصال کوتاه هر MPPT | 56.5 A |
| مشخصات خروجی AC (سمت شبکه) | |
| توان نامی خروجی AC | 150,000 W |
| حداکثر توان ظاهری AC | 165,000 VA |
| ولتاژ نامی شبکه (محدوده) | 220V/380V, 230V/400V (340V-440V) |
| فرکانس کاری شبکه | 50/60 Hz (45-55Hz / 55-65Hz) |
| حداکثر جریان خروجی | 250.7A @ 380V / 238.2A @ 400V |
| ضریب توان قابل تنظیم (Power Factor) | 0.8leading ... 0.8lagging |
| اعوجاج هارمونیکی کل (THDi) | < 3% |
| نوع اتصال به شبکه | 3W / N / PE (سه فاز) |
| راندمان و بازدهی | |
| حداکثر راندمان (Max. Efficiency) | 98.8% |
| راندمان اروپایی (European Efficiency) | 98.4% |
| راندمان ردیاب MPPT | 99.9% |
| مشخصات عمومی و ارتباطات | |
| ابعاد (عرض × ارتفاع × عمق) | 1075 × 640 × 367 mm |
| وزن خالص | 93 kg |
| محدوده دمای کارکرد | -30°C ~ +60°C |
| مصرف خودمصرفی در شب | < 1 W |
| توپولوژی | بدون ترانسفورماتور (Transformerless) |
| سیستم خنک‌کننده | خنک‌کاری بادی هوشمند (Smart air cooling) |
| درجه حفاظت فیزیکی | IP66 |
| حداکثر ارتفاع کاری مجاز | 4000 m |
| نوع ترمینال DC | H4 / MC4 (Max 6mm²) |
| نوع ترمینال AC | OT Terminal (کابلشو تا 240mm²) |
| نمایشگر و مانیتورینگ | LED / WIFI + APP |
| درگاه‌های ارتباطی | RS485 / USB (اختیاری: PLC, GPRS, 4G, WIFI) |
| استانداردها و تاییده‌ها | CE, IEC 62116, IEC 61727 |
سیستم‌های حفاظتی و ایمنی اینورتر
حفاظت قطب معکوس DC
کلید قطع زیر بار DC Switch
سرج ارستر Type II در DC
سرج ارستر Type II در AC
پایش مقاومت عایقی
حفاظت اتصال کوتاه خروجی AC
پایش خطای اتصال زمین
پایش و عیب‌یابی استرینگ‌ها
حفاظت قوس الکتریکی (AFCI اختیاری)
عملکرد ضد تخریب Anti-PID (اختیاری)
اسکن هوشمند I/V Scan
حفاظت حرارتی پیشرفته
دانلود کاتالوگ و دیتاشیت فنی
برای بررسی جزئیات مهندسی، منحنی‌های بازدهی و نقشه‌های نصب، فایل رسمی را دریافت فرمایید
دانلود دیتاشیت اینورتر (PDF)نظرات
