اینورتر خورشیدی متصل به شبکه (On-Grid) - ولتاژ بالا 1500V

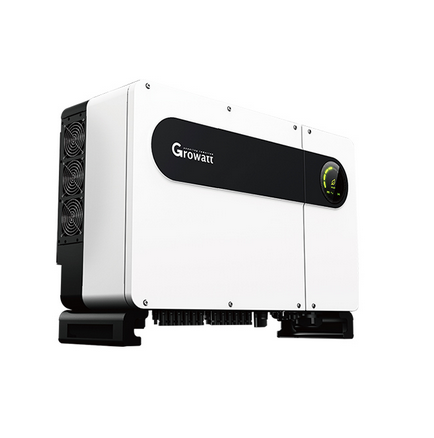

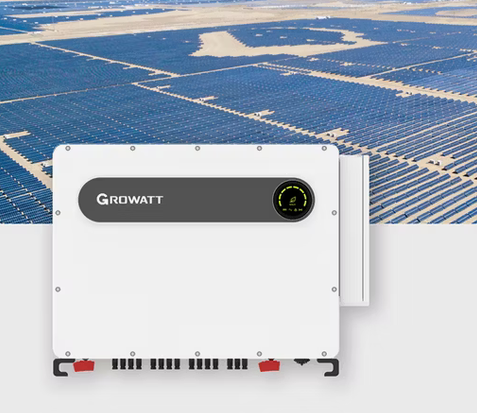

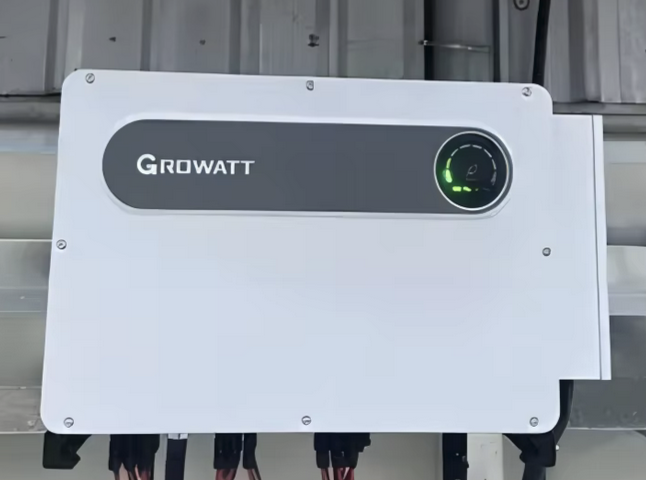

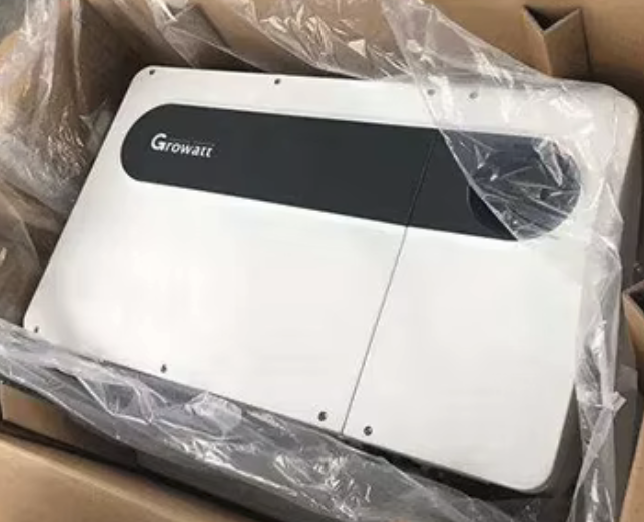

اینورتر متصل به شبکه گرووات MAX 320K-X

اینورتر استرینگ نیروگاهی با توان نامی ۳۲۰ کیلووات، راندمان بیشینه ۹۹.۰۳٪ و ۶ ردیاب مستقل MPPT

ویژگی‌های برجسته برای نیروگاه‌های خورشیدی در مقیاس بزرگ (Utility-Scale)

توان نامی خروجی ۳۲۰ کیلووات
راندمان فوق‌العاده ۹۹.۰۳٪
ولتاژ ماکزیمم DC تا ۱۵۰۰ ولت
تعداد ۶ ترکر MPPT با ورودی ۳۰ استرینگ
استاندارد حفاظتی IP66 و خنک‌کاری هوشمند
اسکن منحنی I/V و مانیتورینگ دقیق استرینگ‌ها

320 kW

توان نامی AC

99.03 %

بیشینه راندمان

6 / 30

تعداد MPPT / استرینگ

1500 V

بیشینه ولتاژ DC

ویژگی‌های کلیدی اینورتر Growatt MAX 320K-X

راندمان بالای ۹۹.۰۳٪

بهره‌مندی از توپولوژی مدرن بدون ترانسفورماتور و راندمان اروپایی ۹۸.۵۳٪ جهت بیشینه‌سازی تولید انرژی سالانه نیروگاه خورشیدی.

سازگار با ماژول‌های ۱۸۲ و ۲۱۰

جریان ورودی ۸۰ آمپر به ازای هر MPPT با امکان اتصال تا ۵ استرینگ در هر ترکر، سازگار با پیشرفته‌ترین پنل‌های توان‌بالای بازار.

حفاظت فعال و هوشمند استرینگ

سیستم قطع هوشمند استرینگ (String Breaking)، مانیتورینگ آنلاین خطاها و کاهش محسوس خطرات ناشی از خطاهای جریان معکوس.

اسکن آنلاین منحنی I/V

قابلیت دیاگنوستیک هوشمند منحنی مشخصه I/V جهت شناسایی و مکان‌یابی دقیق استرینگ‌های دارای افت راندمان یا آسیب‌دیده.

کاهش هزینه‌های کابل‌کشی (BOS)

پشتیبانی از اتصال مستقیم کابل‌های آلومینیومی در بخش خروجی AC، منجر به صرفه‌جویی اساسی در هزینه‌های کابل‌کشی پروژه.

مقاومت اقلیمی با درجه حفاظت IP66

ایزولاسیون کامل در برابر نفوذ گرد و غبار، شن و بارش شدید باران برای نصب پایدار در شرایط محیطی خشن بیابانی و صنعتی.

مزایای بهره‌برداری و انعطاف‌پذیری سیستم

ولتاژ سیستم ۱۵۰۰ ولت

امکان اتصال رشته‌های طولانی‌تر خورشیدی، کاهش تعداد خطوط کابل‌کشی و ترکیب‌کننده‌ها، و کاهش چشمگیر تلفات انتقال توان.

خنک‌کاری هوشمند بادی

فناوری Smart Air Cooling برای تضمین پایداری حرارتی، تداوم خروجی توان بالا حتی در شرایط دمایی محیطی تا ۶۰+ درجه سانتی‌گراد.

III

پروتکل‌های ارتباطی پیشرفته

پشتیبانی کامل از RS485، پورت USB، اپلیکیشن موبایل، شبکه وای‌فای، همراه با گزینه‌های اختیاری 4G و GPRS برای اتصال به دیسپاچینگ.

عملکرد در ارتفاعات بالا

طراحی مقاوم با قابلیت کارکرد مداوم در ارتفاعات تا ۵۰۰۰ متر از سطح دریا بدون بروز پدیده آرک الکتریکی یا کاهش ایزولاسیون.

مشخصات فنی اینورتر Growatt MAX 320K-X

ویژگی فنی	مقدار / مشخصات
مشخصات ورودی DC
مدل دستگاه	MAX 320K-X
حداکثر توان توصیه شده پنل (STC)	480000 W
حداکثر ولتاژ ورودی DC	1500 V
ولتاژ استارت (راه اندازی)	500 V
ولتاژ اسمی DC	1080 V
محدوده ولتاژ کاری MPPT	500 V - 1500 V
حداکثر جریان ورودی هر MPPT	80 A
حداکثر جریان اتصال کوتاه هر MPPT	100 A
تعداد ردیاب‌های مستقل MPPT	6
تعداد استرینگ به ازای هر MPPT	5 (در مجموع ۳۰ ورودی)
مشخصات خروجی AC
توان نامی AC	320000 W
حداکثر توان ظاهری خروجی	366300 VA @ 25°C / 320000 VA @ 45°C
ولتاژ نامی شبکه AC	800 V
محدوده ولتاژ مجاز شبکه AC	640 - 920 VAC
فرکانس نامی شبکه	50/60 Hz (45~55Hz / 55~65Hz)
جریان نامی خروجی	230.9 A
ضریب توان قابل تنظیم (Power Factor)	0.8 پیش‌فاز ... 0.8 پس‌فاز
اعوجاج هارمونیکی کل (THDi)	< 3%
نوع اتصال به شبکه AC	3W + PE
راندمان و بازدهی
بیشینه راندمان (Max. Efficiency)	99.03%
راندمان اروپایی (European Efficiency)	98.53%
راندمان ردیابی MPPT	99.90%
مشخصات عمومی و محیطی
ابعاد (عرض × ارتفاع × عمق)	1145 × 790 × 371 mm
وزن خالص	139 kg
محدوده دمای کاری	-30°C ~ +60°C
حداکثر ارتفاع کاری از سطح دریا	5000 m (افت توان از 4000 متر)
میزان رطوبت نسبی	0 ~ 100%
مصرف توان در حالت شب	< 1 W
توپولوژی مدار	بدون ترانسفورماتور (Transformerless)
سیستم خنک‌کننده	Smart Air Cooling
درجه حفاظت فیزیکی	IP66
نمایشگر و رابط کاربری	LED / WIFI + APP
درگاه‌های ارتباطی	USB / RS485 (GPRS/4G/MIFI سفارشی)
استانداردهای بین‌المللی	CE, IEC62116, IEC61727, IEC62910, EN50549-2

سیستم‌های حفاظتی و ایمنی اینورتر

حفاظت قطبیت معکوس DC

کلید قطع زیر بار DC Switch

سرج ارستر Type II در AC و DC

پایش مقاومت عایقی زمین

تشخیص جریان نشتی (RCD)

حفاظت اتصال کوتاه خروجی AC

مانیتورینگ خطای استرینگ

قابلیت ضد پدیده Anti-PID (اختیاری)

حفاظت حرارتی اضافه دما

دانلود دیتاشیت اینورتر MAX 320K-X

جهت بررسی جداول عملکردی، ضرایب تلفات دمایی و استانداردهای اخذ شده، کاتالوگ فنی را دریافت نمایید.
