پکیج 6 کیلووات برق اضطراری تامین کامل برق خانه و محل کار
6kW Hybrid Backup Power Package – Complete Residential and Office Supply
توضیحات
پکیج پشتیبانی برق هیبریدی خورشیدی

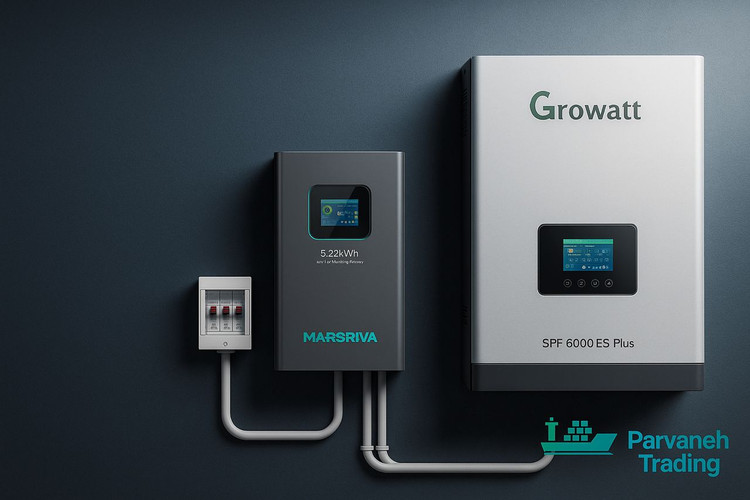

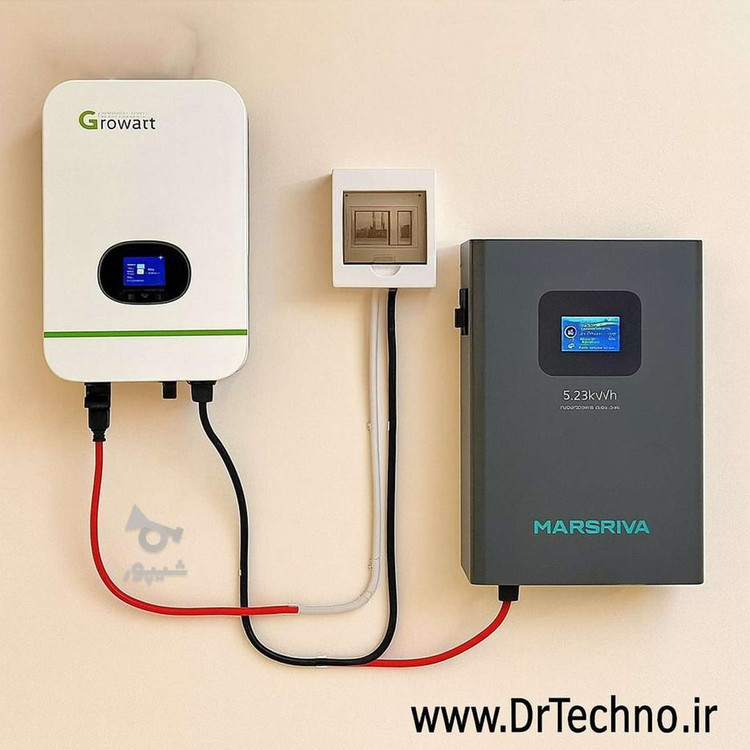

اینورتر گرووات + باتری مارسیوا
پکیج پشتیبانی برق هیبریدی 6kW + – تامین کامل مسکونی و اداری
راهکار جامع تامین برق پشتیبان و ذخیره انرژی خورشیدی با اینورتر هیبریدی و باتری لیتیومی LiFePO4 با ظرفیتهای متنوع از 5.12 تا 20.88 کیلووات ساعت
تامین برق بدون وقفه برای منازل و ادارات
- اینورتر 6kW با دو ترکر MPPT مستقل
- باتری لیتیومی LiFePO4
- ظرفیتهای باتری: 5.12 تا 20.88 کیلووات ساعت
- سلولهای BYD گرید A با عمر 6000+ چرخه
- پشتیبانی از پنل خورشیدی تا 8kW
- پارالل تا 6 دستگاه اینورتر
- موج سینوسی خالص (Pure Sine Wave)
- سازگار با شبکه و ژنراتور دیزلی
6 kW
توان اینورتر
5-20 kWh
ظرفیت باتری
8 kW
حداکثر PV
6000+
چرخه عمر باتری
محصولات اصلی پکیج
اینورتر هیبریدی
- توان نامی 6000VA / 6000W
- قدرت اوج 12000VA
- دو ترکر MPPT مستقل
- ورودی باتری 48V DC
- حداکثر PV ورودی 8000W
- بهرهوری 93%
- زمان انتقال 10 میلیثانیه
- پشتیبانی از پارالل تا 6 دستگاه
باتری لیتیومی
- شیمی LiFePO4 (بدون کبالت)
- سلولهای BYD گرید A
- بیشتر از 6000 چرخه عمر
- شارژ/دشارژ 100A
- BMS یکپارچه + کپسول اطفاء حریق
- ارتباط CAN / RS485
- صفحه نمایش لمسی 4.3 اینچ
ویژگیهای کلیدی پکیج
دو ترکر MPPT مستقل
اینورتر مجهز به دو ردیاب نقطه حداکثر توان مستقل با بازه ولتاژ 120 تا 450 ولت DC و حداکثر جریان 16 آمپر هر ترکر. این قابلیت امکان اتصال پنلهای خورشیدی با زاویه یا جهتگیری مختلف را فراهم میسازد و بیشترین بهرهوری انرژی خورشیدی را تضمین میکند. هر ترکر به طور مستقل حداکثر توان را استخراج میکند.
باتری لیتیومی مارسیوا Marsriva
باتری فسفات آهن لیتیومی برند مارسیوا با سلولهای BYD گرید A. طول عمر بیش از 6000 چرخه شارژ و دشارژ، ایمنی بالا با کپسول اطفاء حریق داخلی، صفحه نمایش لمسی 4.3 اینچ و بدنه فولادی با پوشش لاک الکتریکی مشکی. عمق دشارژ 100 درصد بدون آسیب به سلولها.
موج سینوسی خالص
خروجی موج سینوسی خالص (Pure Sine Wave) با ولتاژ 230 ولت و فرکانس 50 هرتز. این نوع خروجی برای تجهیزات حساس الکترونیکی، یخچال، پمپ آب، کولر گازی و موتورهای الکتریکی کاملا مناسب است و از آسیب دیدن دستگاهها جلوگیری میکند. کیفیت برق خروجی برابر با برق شهر تامین میشود.
زمان انتقال 10 میلیثانیه
زمان انتقال بسیار کوتاه 10 میلیثانیه بین حالتهای باتری و شبکه برق شهر. این ویژگی باعث میشود که قطعی برق تقریبا محسوس نباشد و تجهیزات حساس مانند کامپیوترها، سرورها و سیستمهای امنیتی بدون وقفه به کار خود ادامه دهند. هیچ دستگاهی خاموش یا ریاستارت نمیشود.
قابلیت پارالل و ارتقا
قابلیت اتصال موازی تا 6 دستگاه اینورتر برای افزایش ظرفیت سیستم تا 36 کیلووات. در حالت پارالل چند فاز نیز پشتیبانی میشود. همچنین باتریهای مارسیوا تا 15 دستگاه موازی قابل اتصال هستند. این قابلیت امکان گسترش سیستم در آینده را به سادگی فراهم میکند.
سازگار با شبکه و ژنراتور
دو ورودی AC مجزا برای اتصال به شبکه برق شهر و ژنراتور دیزلی. سیستم به طور خودکار بهترین منبع تغذیه را انتخاب میکند و امکان اولویتبندی بین شبکه، خورشیدی و ژنراتور وجود دارد. پشتیبانی کامل از شارژ باتری از ژنراتور برای روزهای ابری طولانی.
BMS هوشمند یکپارچه
باتری مجهز به سیستم مدیریت باتری (BMS) هوشمند با مانیتورینگ لحظهای ولتاژ، دما و جریان هر سلول. حفاظت کامل در برابر اضافهولتاژ، کمولتاژ، اضافهجریان، اضافهدما و اتصال کوتاه. ارتباط CAN و RS485 با اینورتر برای مدیریت خودکار و بهینه مصرف انرژی.
ایمنی و طول عمر بالا
باتری LiFePO4 بدون کبالت، با کمترین خطر احتراق و نشت گاز سمی. طراحی مقاوم با پشتیبانی از دمای کاری -20 تا 55 درجه سانتیگراد. عمر مفید بیش از 10 سال با حفظ بیش از 80 درصد ظرفیت اولیه. ضمانتنامه 10 ساله معتبر با پوشش کامل تعمیر و تعویض.
کاربردهای پکیج
منازل مسکونی
تامین برق پشتیبان کامل برای خانهها شامل یخچال، فریزر، روشنایی، تلویزیون، سیستمهای سرمایشی و گرمایشی، پمپ آب و تجهیزات الکترونیکی. مناسب برای خانههای با مصرف متوسط تا بالا در مناطق با قطعی مکرر برق.
دفاتر و شرکتها
پشتیبانی برق بدون وقفه برای کامپیوترها، سرورها، چاپگرها، سیستمهای تلفن تحت شبکه و دوربینهای مداربسته. جلوگیری از ضرر ناشی از قطعی برق در ساعات کاری و حفاظت از دادههای حساس سازمانی.
فروشگاهها و مغازهها
حفاظت از یخچالهای فروشگاهی، دستگاههای POS، سیستمهای امنیتی و نورپردازی مغازه. جلوگیری از خرابی محصولات غذایی براثر قطعی برق و تداوم فعالیت کسبوکار حتی در زمانهای قطعی طولانیمدت برق شهر.
کلینیکها و مطبها
تامین برق پایدار برای تجهیزات پزشکی حساس، دستگاههای دندانپزشکی، سیستمهای تصویربرداری، یخچال دارویی و سیستمهای نورپردازی جراحی. برق بدون وقفه برای حفظ سلامت بیماران و ادامه خدمات درمانی بدون اختلال.
حالتهای عملکرد سیستم
I
حالت UPS (برق اضطراری)
در حالت عادی برق شهر به بارها تامین میشود و همزمان باتری از طریق پنلهای خورشیدی شارژ میشود. در صورت قطعی برق شهر، سیستم در کمتر از 10 میلیثانیه به حالت باتری سوئیچ کرده و برق بدون وقفه تامین میشود. مناسب برای مناطق با قطعی مکرر برق.
II
حالت خورشیدی (Solar First)
در این حالت اولویت تامین بارها با پنلهای خورشیدی است. انرژی مازاد ابتدا وارد باتری میشود و در صورت پر بودن باتری میتوان مازاد را به شبکه تزریق کرد. این حالت بیشترین صرفهجویی در قبوض برق و بیشترین استقلال از شبکه را فراهم میسازد.
III
حالت آفگرید کامل (Off-grid)
سیستم به طور کامل مستقل از شبکه برق شهر کار میکند. تمام بارها از طریق پنلهای خورشیدی و باتری تامین میشوند. مناسب برای مناطق دورافتاده، ویلاها و مکانهایی که دسترسی به شبکه برق ندارند یا هزینه اتصال به شبکه بالا است.
IV
حالت ژنراتور (Generator)
در روزهای ابری یا زمانهایی که خروجی پنلهای خورشیدی کافی نیست، ژنراتور دیزلی میتواند جایگزین شود و همزمان باتری را نیز شارژ کند. سیستم به طور خودکار بین منابع مختلف سوئیچ کرده و پایداری تامین برق را حفظ میکند.
برآورد زمان پشتیبانی باتری (ظرفیت 10.44kWh)
با باتری 10.44kWh LiFePO4 مارسیوا و عمق دشارژ 100%، کل ظرفیت باتری قابل استفاده است
~8 ساعت
بار سبک (1kW) – لامپ، تلویزیون، روتر، شارژر
~4.5 ساعت
بار متوسط (2kW) – یخچال، وسایل برقی عمومی
~3 ساعت
بار سنگین (3kW) – یخچال + کولر گازی
~1.5 ساعت
بار حداکثر (6kW) – تمام بارها به طور همزمان
مشخصات فنی اینورتر
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی اینورتر | |
| نوع | اینورتر هیبریدی تکفاز (Off-grid / Hybrid) |
| توان نامی | 6000VA / 6000W |
| قدرت اوج (Surge) | 12000VA (2 برابر توان نامی) |
| شکل موج خروجی | موج سینوسی خالص (Pure Sine Wave) |
| ولتاژ خروجی AC | 230V AC (±5%) |
| فرکانس خروجی | 50Hz / 60Hz (قابل تنظیم) |
| زمان انتقال | 10ms (حداکثر 20ms) |
| تعداد ورودی AC | 2 (شبکه + ژنراتور) |
| عملکرد موازی | بله، تا 6 دستگاه (36kW) |
| بهرهوری اوج | 93% |
| سطح حفاظت (IP) | IP20 (نصب داخلی) |
| ورودی خورشیدی (PV) | |
| تعداد ترکر MPPT | 2 (دو ترکر مستقل) |
| محدوده ولتاژ MPPT | 120V - 450V DC |
| حداکثر ولتاژ مدار باز (Voc) | 500V DC |
| حداکثر جریان ورودی هر ترکر | 16A (مجموع 32A) |
| حداکثر توان PV | 8000W |
| استرینگ در هر ترکر | 1 استرینگ |
| ورودی باتری | |
| ولتاژ اسمی باتری | 48V DC |
| نوع باتری پشتیبانی شده | لیتیومی / اسیدی (AGM/Gel/Flooded) |
| تنظیم باتری لیتیومی | از طریق DIP Switch |
| ارتباط با BMS باتری | CAN / RS485 |
| ارتباطات و مانیتورینگ | |
| نمایشگر | LCD داخلی |
| مانیتورینگ از راه دور | WiFi (اختیاری) - ShineMonitor |
| پشتیبانی بدون باتری | بله (Battery-less mode) |
| شرایط محیطی و فیزیکی | |
| دمای کاری | 0°C تا +55°C |
| دمای ذخیرهسازی | -15°C تا +60°C |
| رطوبت مجاز | 5% تا 95% (بدون تراکم) |
| حداکثر ارتفاع نصب | 2000 متر |
| فیوز AC پیشنهادی | 50A |
| ابعاد (W × D × H) | 460 × 395 × 132 mm |
| وزن | 13.5 kg |
| نوع نصب | دیواری (Wall-mounted) |
مشخصات باتری
| ویژگی | مقدار |
|---|---|
| برند | |
| مدلها | |
| سازنده سلول | BYD (گرید A) |
| شیمی سلول | LiFePO4 (فسفات آهن لیتیومی) |
| ظرفیتهای انرژی | 5.12 / 10.44 / 15.66 / 20.88 kWh |
| ولتاژ اسمی | 51.2V (16S = 16 × 3.2V) |
| ظرفیت اسمی | 100Ah / 204Ah (قابل پارالل) |
| ولتاژ شارژ | 58.4V |
| ولتاژ قطع دشارژ | 40V |
| عمق دشارژ (DOD) | 100% (بدون محدودیت دشارژ) |
| بدون کبالت | بله (ایمنی بالا، دوستدار محیط زیست) |
| عملکرد شارژ و دشارژ | |
| حداکثر جریان شارژ مداوم | 100A (جریان اوج 120A) |
| حداکثر جریان دشارژ مداوم | 100A |
| جریان اوج دشارژ | 120A (2 ثانیه) |
| بهرهوری شارژ/دشارژ | ≥ 95% |
| نرخ خودتخلیه | ≤ 3% در ماه |
| طول عمر و دوام | |
| تعداد چرخه | ≥ 6000 چرخه (0.5C، 90% DOD، 25°C) |
| عمر تقویمی | 10+ سال |
| ظرفیت حفظ شده پس از چرخهها | ≥ 80% ظرفیت اولیه |
| سیستم مدیریت باتری (BMS) | |
| نوع BMS | یکپارچه / داخلی |
| پروتکل ارتباطی | CAN / RS485 / RS232 / Bluetooth |
| مانیتورینگ سلول | ولتاژ و دمای هر سلول |
| تعادل سلول | تعادل فعال / غیرفعال |
| مانیتورینگ SOC / SOH | بله |
| قابلیت پارالل باتری | بله (تا 15 دستگاه موازی) |
| صفحه نمایش | لمسی 4.3 اینچ (مانیتورینگ لحظهای) |
| سیستم حفاظت باتری | |
| حفاظت اضافهولتاژ | بله (هر سلول و پک) |
| حفاظت کمولتاژ | بله (هر سلول و پک) |
| حفاظت اضافهجریان | بله |
| حفاظت اضافهدما | بله |
| حفاظت اتصال کوتاه | بله |
| کپسول اطفاء حریق داخلی | بله (Aerosol Fire Extinguisher) |
| ضمانتنامه | 10 سال |
| شرایط محیطی و فیزیکی | |
| دمای شارژ | 0°C تا +55°C |
| دمای دشارژ | -20°C تا +60°C |
| دمای ذخیرهسازی | -30°C تا +35°C |
| نوع نصب | دیواری (Wall-mounted) / قابل روی هم چیدن |
| ابعاد (L × W × H) – مدل 200 | 847 × 483 × 200 mm |
| وزن – مدل 200 | 89.3 kg |
| جنس بدنه | فولاد با پوشش لاک الکتریکی مشکی |
| گواهینامهها | CE, FCC, RoHS, UN38.3, MSDS |
سیستم حفاظت و ایمنی
حفاظت قطببندی معکوس DC
حفاظت اضافهجریان خروجی
حفاظت اضافهولتاژ خروجی
حفاظت اتصال کوتاه
حفاظت حرارتی
حفاظت اضافهبار
حفاظت اضافهشارژ باتری
حفاظت بیشدشارژ باتری
کپسول اطفاء حریق داخلی
BMS هوشمند مارسیوا
تعادل سلولهای باتری
خاموششدن خودکار در خطا
