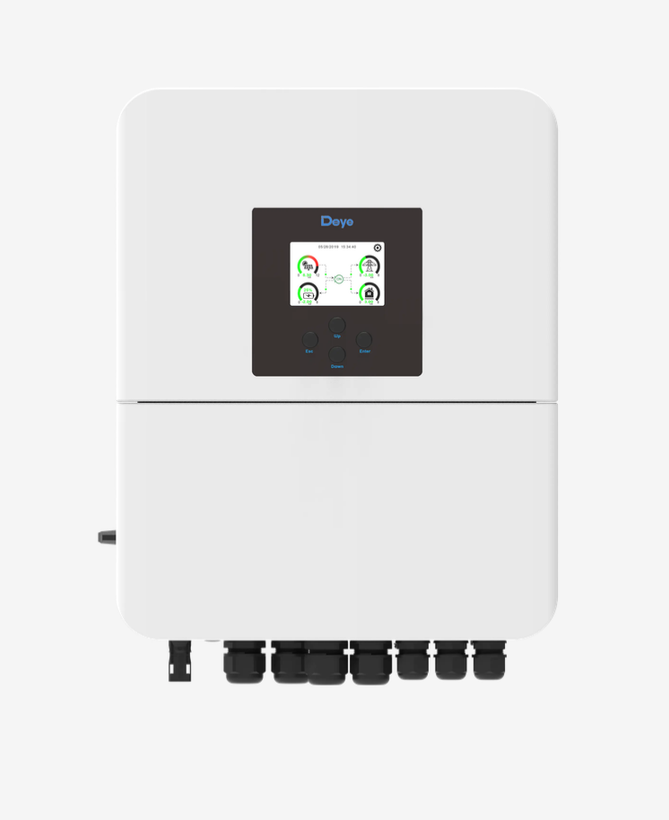

اینورتر خورشیدی Deye هیبرید 5 کیلووات تک فاز مدل SUN-5K-SG04LP1-EU
Deye 5kW Hybrid Inverter Single Phase | SUN-5K-SG04LP1-EU
برند:Deye
توضیحات
اینورتر هیبرید تکفاز 5 کیلووات

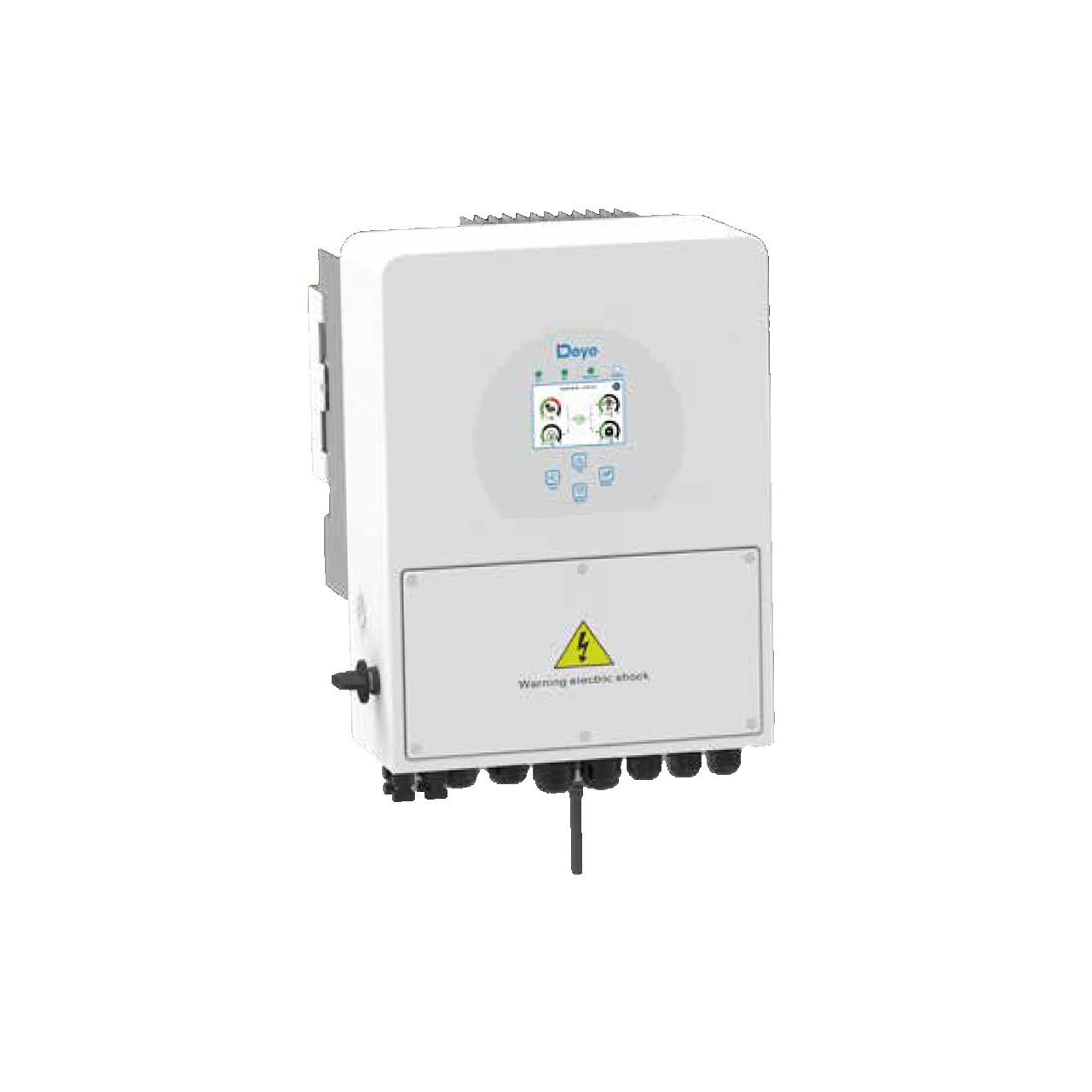

اینورتر هیبرید تکفاز Deye SUN-5K-SG04LP1-EU
اینورتر هیبرید تکفاز با 2 ترکر MPPT، جریان شارژ/دشارژ 120 آمپر، صفحه لمسی رنگی، پارالل تا 16 دستگاه، سازگار با باتری لیتیومی و اسیدی و قابلیت AC Couple
اینورتر هیبرید تکفاز با قدرت 5 کیلووات و شارژ 120 آمپر
- توان نامی 5000W / 5500VA
- دو ترکر MPPT مستقل
- حداکثر PV ورودی 10kW
- جریان شارژ/دشارژ 120A
- صفحه لمسی رنگی LCD
- پارالل تا 16 دستگاه (80kW)
- سطح حفاظت IP65
- سازگار با لیتیومی و اسیدی
5 kW
توان نامی
10 kW
حداکثر PV
120 A
شارژ/دشارژ
97.6 %
بهرهوری اوج
ویژگیهای کلیدی اینورتر Deye SUN-5K-SG04LP1-EU
دو ترکر MPPT مستقل
دو ردیاب نقطه حداکثر توان مستقل با بازه ولتاژ 150 تا 425 ولت DC و حداکثر ولتاژ مدار باز 500 ولت. حداکثر جریان کاری PV هر ترکر 13 آمپر. این قابلیت امکان اتصال پنلهای خورشیدی با جهتگیریها و زوایای مختلف به سقف را فراهم میسازد و حداکثر توان PV قابل اتصال تا 10 کیلووات را پشتیبانی میکند.
توان نامی 5 کیلووات و اوج 2 برابری
توان خروجی فعال نامی 5 کیلووات و توان ظاهری حداکثر 5.5 کیلوولتآمپر. قدرت اوج آفگرید 2 برابر توان نامی به مدت 10 ثانیه برای راهاندازی بارهای القایی سنگین مانند موتورها، پمپها، کمپرسورها و یخچالها بدون مشکل. ضریب توان قابل تنظیم از 0.8 پیشفاز تا 0.8 پسفاز.
شارژ و دشارژ 120 آمپر
جریان حداکثر شارژ و دشارژ 120 آمپر برای شارژ سریع باتریهای با ظرفیت بالا. بازه ولتاژ باتری 40 تا 60 ولت DC. استراتژی شارژ سازگار با BMS باتری لیتیومی بهصورت خودکار. همچنین پشتیبانی از باتریهای اسید-سربی. پشتیبانی از اتصال موازی چندین باتری برای افزایش ظرفیت ذخیرهسازی.
پارالل تا 16 دستگاه (80kW)
قابلیت اتصال موازی حداکثر 16 دستگاه اینورتر برای افزایش ظرفیت سیستم تا 80 کیلووات. عملکرد همزمان آنگرید و آفگرید با پشتیبانی از اتصال موازی چندین باتری. این قابلیت امکان گسترش سیستم در آینده را فراهم میکند و نیازهای بالاتر مصرف را به راحتی پوشش میدهد.

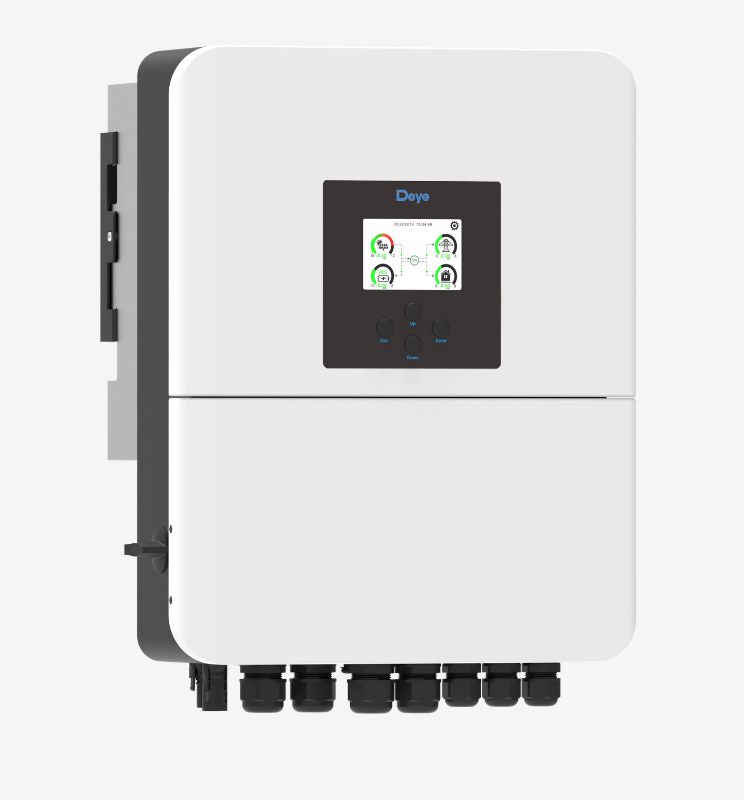

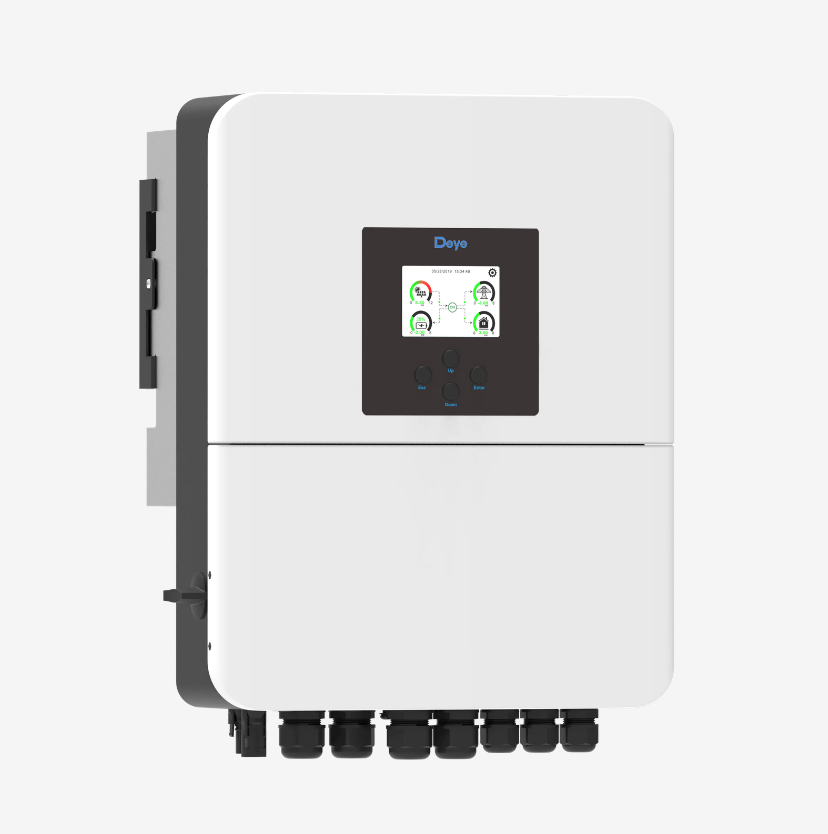

صفحه لمسی رنگی LCD
نمایشگر لمسی رنگی با رابط کاربری ساده و زیبا برای مشاهده لحظهای تمامی پارامترهای سیستم شامل تولید خورشیدی، مصرف بار، وضعیت باتری (SOC) و تنظیمات سیستم. نمایشگر بزرگ و خوانا با گرافیک رنگی و آیکونهای واضح. دسترسی آسان به تنظیمات و پارامترهای مختلف سیستم.
AC Couple و ژنراتور دیزلی
قابلیت اتصال AC Couple برای ارتقا و ادغام با سیستمهای خورشیدی گریدتای موجود بدون نیاز به تغییر سیمکشی. پشتیبانی از ذخیره انرژی از ژنراتور دیزلی برای روزهای ابری یا شرایط اضطراری. حداکثر جریان عبور مداوم شبکه به بار 40 آمپر برای تامین مستقیم بارهای سنگین.
6 بازه زمانی شارژ/دشارژ
تنظیمات پیشرفته با 6 بازه زمانی برای شارژ و دشارژ باتری. امکان زمانبندی بر اساس تعرفههای مختلف برق و الگوی مصرف کاربر. شارژ باتری در ساعات ارزانتر و دشارژ در ساعات پرمصرف برای حداکثرسازی صرفهجویی اقتصادی و بازگشت سریعتر سرمایه.
IP65 و خنککننده هوای هوشمند
سطح حفاظت IP65 برای نصب در فضای باز بدون نیاز به محفظه اضافی. محدوده دمای کاری 40- تا 60+ درجه سانتیگراد با کاهش توان خودکار بالای 45 درجه. خنککننده هوای هوشمند (فن) برای عملکرد پایدار در شرایط دمایی بالا. وزن تنها 17 کیلوگرم برای نصب آسان روی دیوار.
مدیریت و انعطافپذیری
I
عملکرد آنگرید (On-grid)
اتصال به شبکه برق تکفاز با ولتاژ 220/230 ولت و فرکانس 50/60 هرتز. تزریق برق اضافی به شبکه و مدیریت هوشمند مصرف. پشتیبانی از استانداردهای مختلف شبکه شامل VDE-AR-N 4105، G98، G99، EN 50549، CEI 0-21 و غیره. نظارت مداوم بر کیفیت شبکه و حفاظت ضد جزیرهای.
II
عملکرد آفگرید (Off-grid)
عملکرد کاملا مستقل از شبکه برق شهر با تامین برق از پنلهای خورشیدی و باتری. قدرت اوج 2 برابر توان نامی به مدت 10 ثانیه برای راهاندازی بارهای القایی سنگین. مناسب برای ویلاها، مناطق دورافتاده، کانکسها و مکانهایی با قطعی مکرر برق یا عدم دسترسی به شبکه.
III
AC Couple برای ارتقای سیستم
قابلیت اتصال AC Couple برای ادغام با سیستمهای خورشیدی گریدتای موجود بدون نیاز به تغییر سیمکشی یا تعویض اینورتر قبلی. پشتیبانی از ذخیره انرژی از ژنراتور دیزلی. انعطاف کامل در ترکیب منابع مختلف انرژی برای حداکثر پایداری و بهرهوری.
IV
مانیتورینگ از راه دور
مانیتورینگ بیسیم از طریق WiFi، Bluetooth، GPRS، 4G و LAN (اختیاری). ارتباط RS485/RS232/CAN برای اتصال به سیستم مدیریت ساختمان. نظارت لحظهای بر تولید خورشیدی، مصرف بار، وضعیت باتری و تمامی پارامترهای سیستم از طریق اپلیکیشن موبایل و پورتال وب.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | SUN-5K-SG04LP1-EU |
| نوع | اینورتر هیبرید تکفاز (On-grid / Off-grid) |
| توپولوژی | غیرایزوله (Non-Isolated) |
| سطح حفاظت (IP) | IP65 |
| نوع خنککننده | خنککننده هوای هوشمند (Intelligent Air Cooling) |
| گارانتی | 5 سال / 10 سال |
| ورودی باتری | |
| نوع باتری | اسید-سربی / لیتیومیونی |
| محدوده ولتاژ باتری | 40 - 60V DC |
| حداکثر جریان شارژ | 120A |
| حداکثر جریان دشارژ | 120A |
| استراتژی شارژ لیتیومی | سازگار با BMS (Self-adaption) |
| تعداد ورودی باتری | 1 |
| ورودی PV (خورشیدی) | |
| حداکثر توان PV قابل اتصال | 10,000W (10kW) |
| حداکثر توان ورودی PV | 8,000W (8kW) |
| حداکثر ولتاژ ورودی PV | 500V DC |
| ولتاژ شروع به کار | 125V DC |
| محدوده ولتاژ MPPT | 150 - 425V DC |
| ولتاژ نامی PV | 370V DC |
| تعداد ترکر MPPT / استرینگ | 2 / 1+1 |
| حداکثر جریان کاری PV هر MPPT | 13A |
| حداکثر جریان اتصال کوتاه PV | 17A هر MPPT |
| ورودی/خروجی AC | |
| توان فعال نامی | 5,000W (5kW) |
| حداکثر توان ظاهری | 5,500VA (5.5kVA) |
| جریان نامی ورودی/خروجی AC | 22.7A / 21.7A |
| حداکثر جریان ورودی/خروجی AC | 25A / 23.9A |
| حداکثر جریان عبور مداوم شبکه به بار | 40A |
| قدرت اوج (آفگرید) | 2 برابر توان نامی (10 ثانیه) |
| محدوده ضریب توان | 0.8 پیشفاز تا 0.8 پسفاز |
| ولتاژ نامی / محدوده | 220/230V (0.85Un - 1.1Un) |
| فرکانس نامی / محدوده | 50Hz (45-55) / 60Hz (55-65) |
| فرم اتصال شبکه | L+N+PE |
| اعوجاج هارمونیک کل THDi | <3% (در توان نامی) |
| جریان تزریق DC | <0.5% In |
| بهرهوری | |
| حداکثر بهرهوری | 97.6% |
| بهرهوری اروپایی | 96.5% |
| بهرهوری MPPT | >99% |
| ارتباطات و مانیتورینگ | |
| رابط ارتباطی | RS485 / RS232 / CAN |
| حالت مانیتورینگ | GPRS / WiFi / Bluetooth / 4G / LAN (اختیاری) |
| شرایط محیطی و فیزیکی | |
| دمای کاری | -40°C تا +60°C (>45°C کاهش توان) |
| رطوبت مجاز | 0 - 100% |
| حداکثر ارتفاع نصب | 2000 متر |
| سطح نویز | <30 dB |
| طبقهبندی اضافهولتاژ | OVC II (DC) / OVC III (AC) |
| ابعاد (W × H × D) | 330 × 433 × 229 mm |
| وزن | 17 kg |
| استانداردها | |
| مقررات شبکه | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, G98, G99, VDE-AR-N 4105 |
| استانداردهای ایمنی / EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
سیستم حفاظت و ایمنی
حفاظت قطببندی معکوس DC
حفاظت اضافهجریان خروجی AC
حفاظت اضافهولتاژ خروجی AC
حفاظت اتصال کوتاه خروجی AC
حفاظت حرارتی
حفاظت اضافهولتاژ بار
نظارت جریان تزریق DC
نظارت جریان نشتی زمین
شکاف قوس (AFCI) اختیاری
حفاظت ضد جزیرهای
حفاظت SURGE Type II (DC/AC)
نظارت شبکه برق
کشف خطای زمین

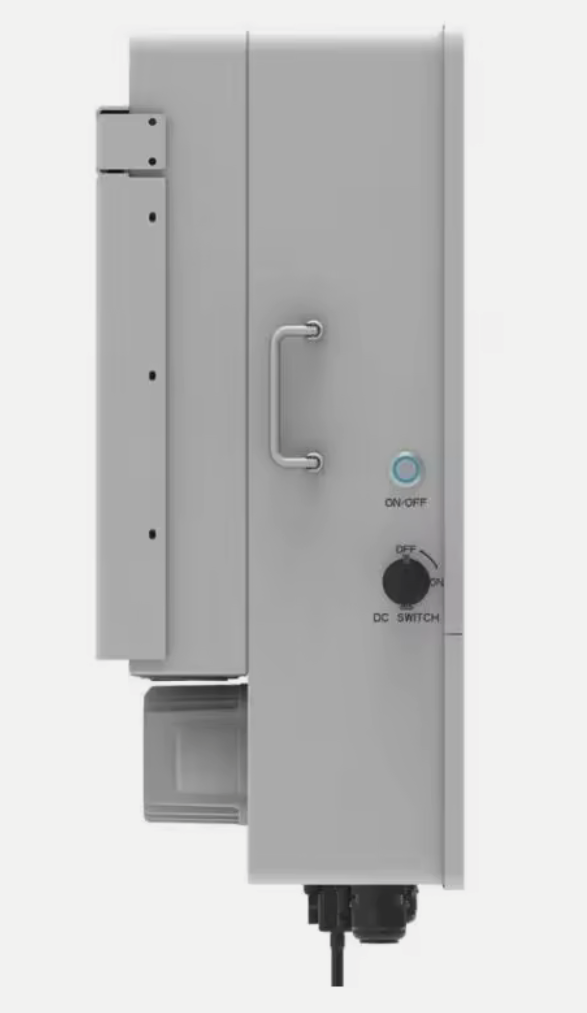

کلید ورودی DC
نظارت امپدانس عایق DC
دانلود دیتا شیت محصول
برای مشاهده مشخصات فنی کامل اینورتر، دیتا شیت را دانلود کنید
دانلود دیتا شیت (PDF)نقد و بررسی
| وزن | 14 کیلوگرم |
|---|---|
| ابعاد | 238 × 433 × 330 میلیمتر |
| برند |
Deye |
| مدل |
SUN-5K-SG04LP1-EU |
| نوع فاز |
تک فاز |
| توان خروجی |
5 کیلو وات |
| گارانتی |
1 تا 5 سال |
