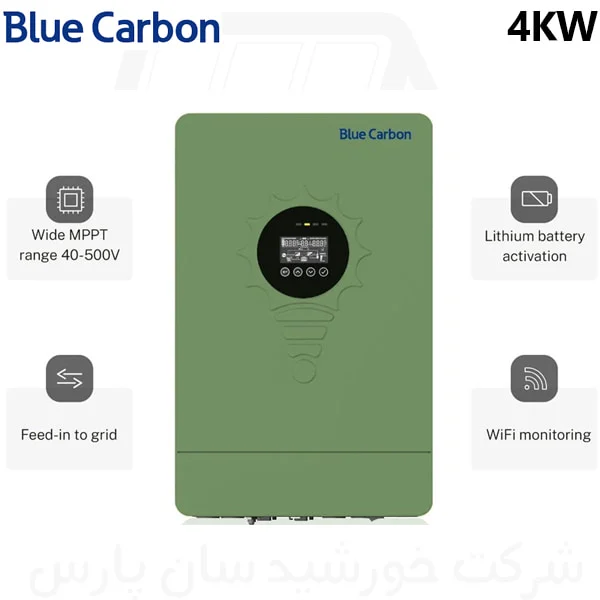

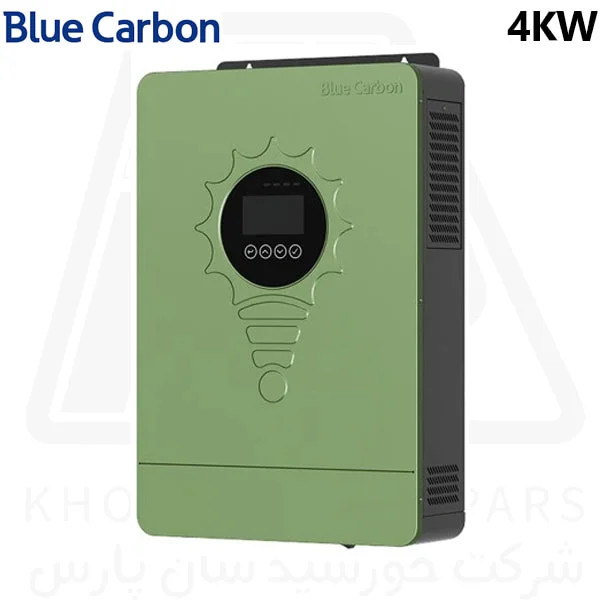

سانورتر ۴ کیلووات بلوکربن مدل BCT-FXC
Blue Carbon 4 kW Pure Sine Wave Off-Grid Inverter (100A PWM/MPPT Compatible)
برند:blue carbon
2 سال گارانتی
زمان آمادهسازی 3 روز کاری
توضیحات
اینورتر خورشیدی هیبرید تکفاز 6 کیلووات
اینورتر خورشیدی بلوکاربن Blue Carbon BCT-FXC-6KW
اینورتر هیبرید تکفاز با حالت آفگرید و آنگرید، MPPT 80 آمپر، خروجی AC دوگانه، تزریق به شبکه، ارتباط CAN/RS485 با BMS باتری لیتیومی و امکان کار بدون باتری از برند بلوکاربن (Blue Carbon Technology)
اینورتر هیبرید دوحالته 6 کیلووات با خروجی دوگانه و MPPT 80 آمپر
- توان نامی 6kW / قدرت اوج 10kVA
- حالت آفگرید و آنگرید (On/Off-grid)
- MPPT 80A با بازه 120-450V
- حداکثر PV ورودی 6000W
- خروجی AC دوگانه (Dual AC Output)
- پارالل تا 9 دستگاه (54kW)
- کار بدون باتری ممکن است
- تزریق برق اضافی به شبکه
6 kW
توان نامی
10 kVA
قدرت اوج
80 A
شارژ MPPT
93 %
بهرهوری
ویژگیهای کلیدی اینورتر Blue Carbon BCT-FXC-6KW
شارژر خورشیدی MPPT 80 آمپر
شارژر MPPT با حداکثر جریان 80 آمپر و بازه ولتاژ عملیاتی 120 تا 450 ولت DC. حداکثر ولتاژ مدار باز 500 ولت و توان PV قابل اتصال تا 6000 وات. این شارژر قوی امکان شارژ سریع باتریهای با ظرفیت بالا را فراهم میسازد و حداکثر بهرهوری از پنلهای خورشیدی را تضمین میکند.

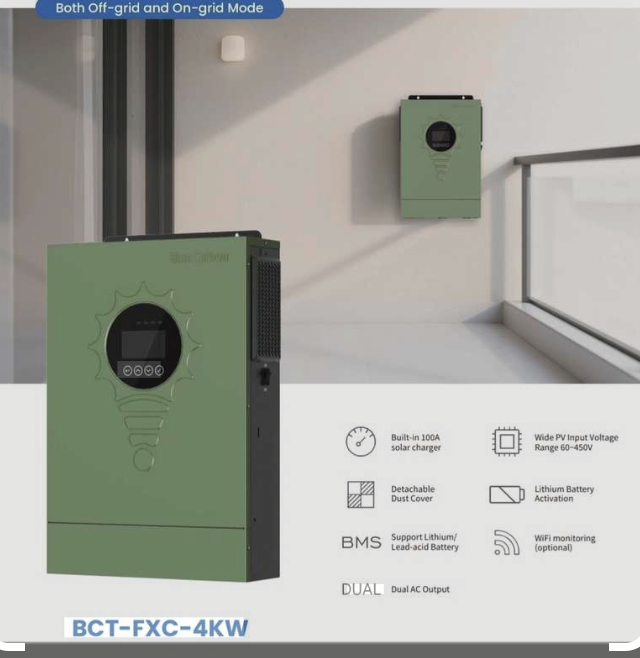

دوحالته آفگرید و آنگرید
اینورتر با قابلیت کار همزمان در حالت آفگرید و آنگرید، بدون نیاز به تنظیمات پیچیده با یک دکمه بین حالتها سوئیچ میشود. در حالت آفگرید مستقلا کار کرده و در حالت آنگرید به شبکه متصل شده و قابلیت تزریق برق اضافی به شبکه را دارد.
خروجی AC دوگانه (Dual AC Output)
دو خروجی AC مستقل برای مدیریت جداگانه بارها. امکان تخصیص بارهای حیاتی به یک خروجی و بارهای عادی به خروجی دیگر. این قابلیت مدیریت هوشمند مصرف انرژی را ممکن ساخته و انعطافپذیری بالایی در توزیع بارهای خانگی و تجاری فراهم میکند.
موج سینوسی خالص و قدرت اوج 10kVA
خروجی موج سینوسی خالص با ولتاژ 208/220/230/240 ولت و فرکانس 50/60 هرتز. ضریب توان 1.0 و قدرت اوج 10 کیلوولتآمپر برای راهاندازی بارهای القایی سنگین. ظرفیت اضافهبار 60 ثانیه تا 110 درصد و 10 ثانیه تا 130 درصد بار نامی.
پارالل تا 9 دستگاه (54kW)
قابلیت اتصال موازی تا 9 دستگاه اینورتر در حالت اتصال باتری برای افزایش ظرفیت سیستم تا 54 کیلووات. این قابلیت امکان گسترش آسان سیستم در آینده را فراهم میکند و برای پروژههای تجاری و صنعتی با مصرف بالای برق مناسب است.
ارتباط CAN/RS485 با BMS لیتیومی
ارتباط مستقیم با سیستم مدیریت باتری لیتیومی از طریق پروتکل CAN و RS485. پشتیبانی از فعالسازی خودکار باتری لیتیومی و سازگاری با باتریهای اسیدی (Flooded، AGM، Gel). این ارتباط دوطرفه امکان مدیریت هوشمند شارژ و دشارژ باتری را فراهم میسازد.
مانیتورینگ WiFi/GPRS اختیاری
ماژول WiFi/GPRS اختیاری با قابلیت Plug-and-Play برای مانیتورینگ لحظهای از طریق اپلیکیشن موبایل و پورتال وب. امکان مشاهده وضعیت تولید خورشیدی، مصرف بار، سطح شارژ باتری و اتصال شبکه برق از راه دور. رابطهای RS485، RS232، USB و Dry Contact.
طراحی سبک و فشرده
اینورتر فرکانس بالا با طراحی فشرده و وزن تنها 9 کیلوگرم و ابعاد 510 × 306 × 115 میلیمتر. یکی از سبکترین اینورترهای 6 کیلووات در بازار که نصب آسان دیواری را ممکن میسازد. پوشش گرد و غبار جداشونده برای محافظت در محیطهای مختلف.
حالتهای عملکرد سیستم
I
حالت آفگرید (Off-grid)
حالت پیشفرض اینورتر. سیستم به طور کامل مستقل از شبکه برق شهر کار میکند. تمام بارها از طریق پنلهای خورشیدی و باتری تامین میشوند. قابلیت کار با باتری و بدون باتری. مناسب برای مناطق دورافتاده، ویلاها و مکانهایی با قطعی مکرر برق.
II
حالت آنگرید (On-grid) با تزریق
با یک دکمه سوئیچ به حالت اتصال به شبکه. انرژی خورشیدی ابتدا بارها را تامین میکند و مازاد به شبکه برق تزریق میشود. حالت تکمیلی برق شهر با اولویت فتوولتاییک و تامین خودکار از شبکه در زمان کمبود انرژی خورشیدی.
III
حالت UPS با زمان انتقال 10ms
زمان انتقال بسیار کوتاه 10 میلیثانیه بین حالت باتری و شبکه برق در حالت UPS. محدوده ولتاژ ورودی 170 تا 280 ولت در حالت UPS برای پایداری بیشتر. تجهیزات حساس بدون وقفه به کار خود ادامه میدهند.
IV
تامین همزمان خورشیدی و شبکه
پنلهای خورشیدی و شبکه برق شهر همزمان میتوانند بارها را تامین کنند. این قابلیت حداکثر بهرهوری اقتصادی و کاهش هزینههای برق را تضمین میکند و از ظرفیت کامل هر دو منبع انرژی بهرهبرداری میکند.
مشخصات فنی کامل
| ویژگی | مقدار |
|---|---|
| مشخصات عمومی | |
| مدل | BCT-FXC-6KW |
| سازنده | Blue Carbon Technology (بلوکاربن) |
| نوع | اینورتر هیبرید تکفاز (Off-grid + On-grid) |
| توان نامی | 6000W (6kW) |
| قدرت اوج (Peak) | 10kVA |
| شکل موج خروجی | موج سینوسی خالص (Pure Sine Wave) |
| ضریب توان | 1.0 |
| عملکرد موازی | بله، تا 9 دستگاه (54kW) |
| کار بدون باتری | بله |
| بهرهوری حداکثر | 93% (@48VDC) |
| سطح حفاظت (IP) | IP20 (نصب داخلی) |
| ورودی AC | |
| ولتاژ نامی ورودی AC | 208/220/230/240 VAC; L+N+PE |
| محدوده ولتاژ (حالت عادی) | 90V - 280V (±3%) |
| محدوده ولتاژ (حالت UPS) | 170V - 280V (±3%) |
| فرکانس ورودی | 50/60Hz (تشخیص خودکار) |
| خروجی AC | |
| ولتاژ خروجی AC | 208/220/230/240 VAC |
| فرکانس خروجی | 50/60Hz (±0.1%) |
| زمان انتقال (حالت عادی) | 10ms |
| زمان انتقال (حالت UPS) | 10ms |
| تعداد خروجی AC | 2 (خروجی دوگانه / Dual AC Output) |
| ظرفیت اضافهبار | 60s @ 102%-110%؛ 10s @ 110%-130%؛ 3s @ 130%-150%؛ 0.2s @ >150% |
| تزریق به شبکه | بله (Feed-in to grid) |
| شارژر خورشیدی (PV) | |
| نوع شارژر | MPPT |
| تعداد ترکر MPPT | 1 |
| محدوده ولتاژ عملیاتی MPPT | 120V - 450V DC |
| حداکثر ولتاژ مدار باز (Voc) | 500V DC |
| حداکثر جریان ورودی PV | 18A |
| حداکثر توان PV ورودی | 6000W |
| حداکثر جریان شارژ PV | 80A |
| حداکثر جریان شارژ AC | 80A |
| حداکثر جریان شارژ کل (PV + AC) | 80A |
| باتری | |
| ولتاژ اسمی باتری | 48V DC |
| ولتاژ شارژ شناور | 54V DC |
| ولتاژ حفاظت اضافهشارژ | 61V DC |
| نوع باتری پشتیبانی شده | لیتیومی (LiFePO4) و اسیدی |
| فعالسازی باتری لیتیومی | بله |
| ارتباط BMS | CAN / RS485 |
| ارتباطات و رابطها | |
| نمایشگر | LCD |
| رابط ارتباطی | RS485 / RS232 / USB / Dry Contact |
| مانیتورینگ از راه دور | WiFi / GPRS (اختیاری، Plug-and-Play) |
| پورت BMS | CAN / RS485 |
| شرایط محیطی و فیزیکی | |
| دمای کاری | -10°C تا +50°C |
| دمای ذخیرهسازی | -15°C تا +60°C |
| رطوبت مجاز | 5% تا 95% (بدون تراکم) |
| ابعاد (W × H × D) | 510 × 306 × 115 mm (بدون براکت) |
| وزن خالص | 9 kg |
| حداکثر ارتفاع نصب | 4000 متر (کاهش توان بالای 1000 متر) |
| نوع نصب | دیواری (Wall-mounted) |
سیستم حفاظت و ایمنی
حفاظت قطببندی معکوس DC
حفاظت اضافهجریان خروجی
حفاظت اضافهولتاژ
حفاظت کمولتاژ
حفاظت اتصال کوتاه
حفاظت حرارتی
حفاظت اضافهبار چند مرحلهای
حفاظت اضافهشارژ باتری
ارتباط BMS هوشمند
کلید روشن/خاموش یکپارچه
حفاظت ورودی AC
آژیر صوتی و LCD وضعیت
