اینورتر خورشیدی استرینگ سه‌فاز 125 کیلووات

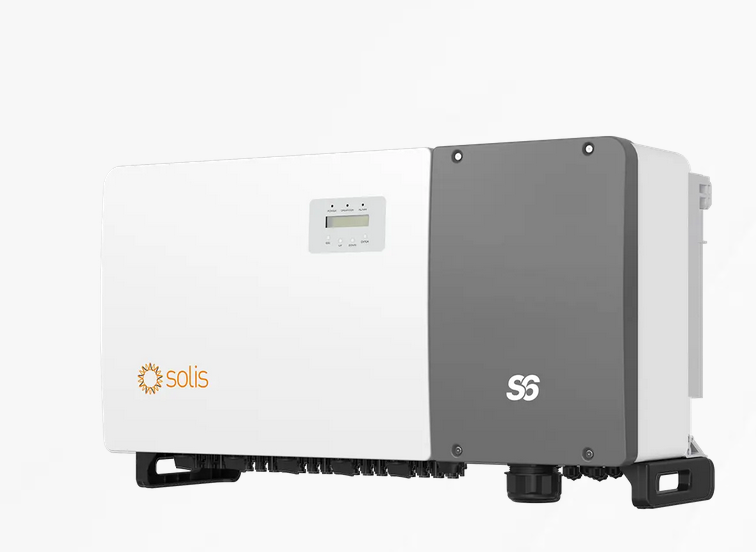

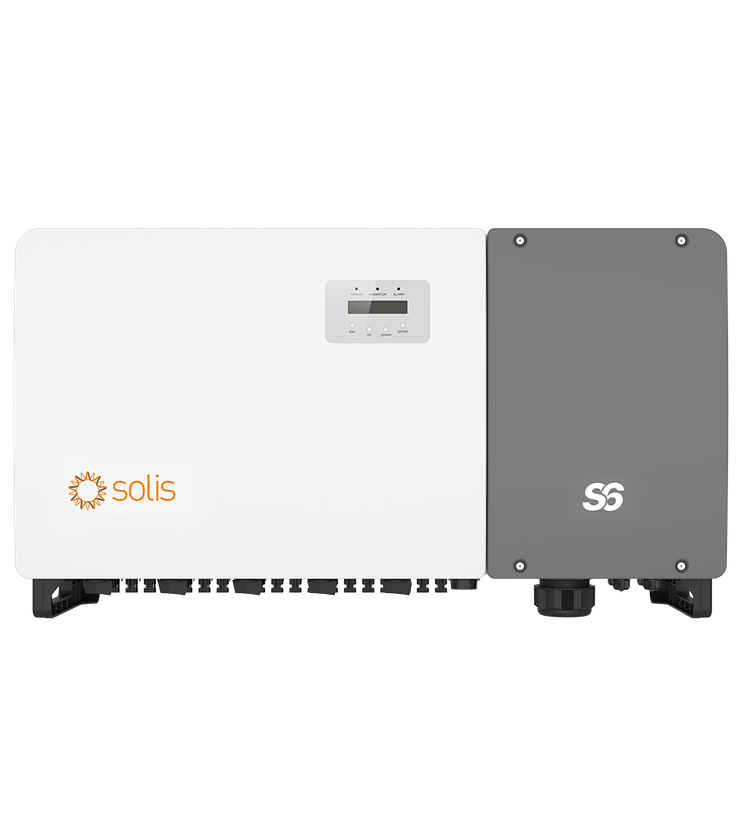

اینورتر خورشیدی استرینگ Solis S6-GC125K

اینورتر استرینگ (On-grid) سه‌فاز با 10 ترکر MPPT، 20 استرینگ، حداکثر ولتاژ DC 1100 ولت، بهره‌وری اوج 98.7 درصد، سطح حفاظت IP66 و AFCI هوشمند مبتنی بر هوش مصنوعی

اینورتر استرینگ سه‌فاز با 125 کیلووات توان و 10 ترکر MPPT

توان نامی 125kW / 125kVA
ده ترکر MPPT مستقل
20 استرینگ ورودی DC
حداکثر ولتاژ DC 1100V
بهره‌وری اوج 98.7%
سطح حفاظت IP66
AFCI 2.0 هوشمند مبتنی بر AI
کنترل تزریق به شبکه Master-Slave

125 kW

توان نامی

10 عدد

ترکر MPPT

20 عدد

استرینگ DC

98.7 %

بهره‌وری اوج

ویژگی‌های کلیدی اینورتر Solis S6-GC125K

ده ترکر MPPT مستقل

ده ردیاب نقطه حداکثر توان مستقل با بازه ولتاژ 160 تا 1000 ولت DC و حداکثر جریان 42 آمپر هر ترکر. پشتیبانی از 20 استرینگ PV با امکان اتصال پنل‌ها با زاویه و جهت‌گیری‌های مختلف برای حداکثر بهره‌وری از انرژی خورشیدی در پروژه‌های تجاری و صنعتی.

حداکثر ولتاژ DC 1100 ولت

ولتاژ حداکثر ورودی DC 1100 ولت با ولتاژ نامی 600 ولت و بازه MPPT 160 تا 1000 ولت. این ولتاژ بالا امکان اتصال استرینگ‌های طولانی‌تر پنل‌های خورشیدی را فراهم کرده و تلفات سیم‌کشی DC را کاهش می‌دهد و هزینه‌های نصب را به حداقل می‌رساند.

بهره‌وری اوج 98.7 درصد

بهره‌وری اوج 98.7 درصد و بهره‌وری اروپایی 98.3 درصد از بالاترین سطح در کلاس خود برخوردار است. مصرف خودکار شبانه کمتر از 2 وات و عملکرد SVG شبانه برای بهبود کیفیت توان شبکه و کاهش تلفات راکتیو در پروژه‌های صنعتی.

AFCI 2.0 هوشمند مبتنی بر AI

حفاظت در برابر قوس الکتریکی با فناوری AFCI 2.0 مبتنی بر هوش مصنوعی با تشخیص میلی‌ثانیه‌ای. قابلیت هماهنگی با سیستم خاموش‌شدن سریع (RSD) برای افزایش ایمنی در برابر حریق. تجهیزات هواشناسی یکپارچه با هشدار ناکارآمدی هوشمند سیستم.

کنترل تزریق Master-Slave

راهکار نوآورانه کنترل توان تزریق به شبکه Master-Slave با کنترل انعطاف‌پذیر و سریع، پشتیبانی از 10 دستگاه در حالت موازی. اولین راهکار ترکیبی کنترل تزریق Master-Slave با کنترل خروجی نامتوازن سه‌فاز در صنعت برای سازگاری با انواع شبکه‌های برق.

سطح حفاظت IP66 و فن هوشمند

سطح حفاظت IP66 برای نصب در فضای باز و محیط‌های سخت. سیستم خنک‌کننده فن هوشمند با مدیریت خودکار سرعت بر اساس دما و بار. محدوده دمای کاری -30 تا 60 درجه سانتی‌گراد و ارتفاع نصب تا 4000 متر از سطح دریا.

اتصال دو پورت RS485 مستقل

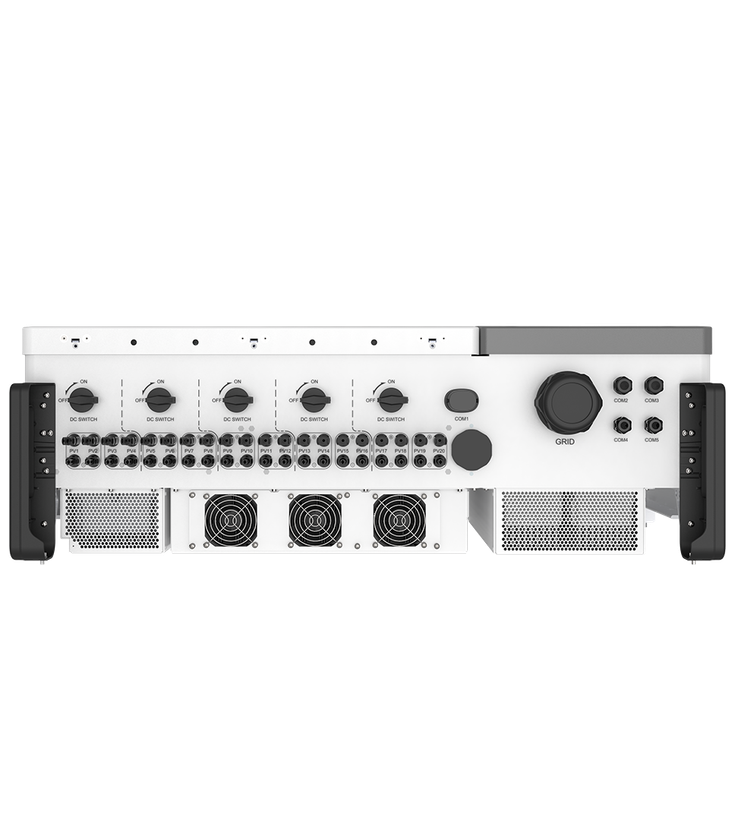

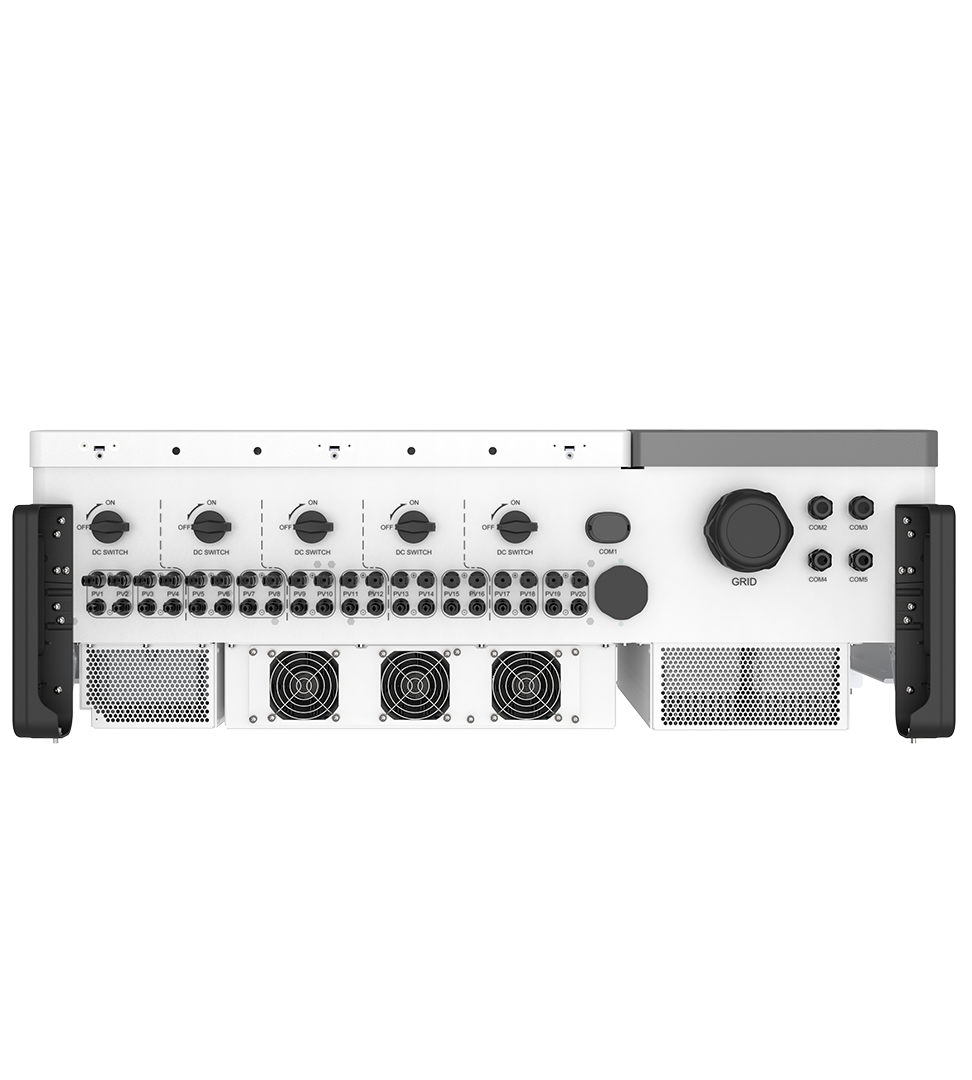

دو پورت ارتباطی RS485 مستقل برای تطبیق کامل با سیستم‌های شخص ثالث و یکپارچه‌سازی آسان. پشتیبانی از WiFi (S5-WiFi-ST)، GPRS (S3-GPRS-ST) و PLC به صورت اختیاری. اتصال MC4 برای DC و ترمینال OT برای AC با ظرفیت حداکثر 240 میلی‌متر مربع.

ژنراتور و I/V Curve Scanning

پشتیبانی از کاربردهای تک و چند ژنراتوری بدون نیاز به کنترلر ژنراتور خارجی. قابلیت اسکن I/V Curve برای تشخیص و عیب‌یابی دقیق مشکلات پنل‌های خورشیدی. کنترل تزریق صفر به شبکه (Zero Export) اختیاری و بازابی PID یکپارچه.

مدیریت و انعطاف‌پذیری

کنترل تزریق به شبکه

راهکار Master-Slave برای کنترل دقیق توان تزریق به شبکه برق شهر. امکان تنظیم تزریق صفر (Zero Export) برای پروژه‌هایی که مجاز به تزریق برق نیستند. کنترل انعطاف‌پذیر و سریع با پشتیبانی از 10 دستگاه موازی و مدیریت هوشمند توزیع توان بین اینورترها.

خروجی نامتوازن سه‌فاز

اولین کنترل‌کننده ترکیبی تزریق Master-Slave با خروجی نامتوازن سه‌فاز در صنعت. امکان تخصیص توان برای هر فاز بر اساس نیاز مصرف‌کننده و سازگاری انعطاف‌پذیر با انواع شبکه‌های برق. مناسب برای بارهای نامتوازن در ساختمان‌های تجاری و صنعتی.

III

عملکرد SVG شبانه

عملکرد SVG (Static Var Generator) در شب برای جبران توان راکتیو و بهبود کیفیت توان شبکه بدون نیاز به تجهیزات اضافی. این قابلیت cos φ شبکه را بهبود داده و تلفات خطوط انتقال را کاهش می‌دهد. اسکن I/V Curve برای مانیتورینگ و تشخیص عملکرد هر استرینگ PV.

پشتیبانی از ژنراتور و EPM

پشتیبانی از کاربردهای تک و چند ژنراتوری بدون نیاز به کنترلر ژنراتور خارجی. تابع مدیریت انرژی EPM (Energy Management) یکپارچه برای کنترل حداکثر 10 دستگاه. مانیتورینگ کامل استرینگ‌ها و تشخیص زودهنگام نقص پنل‌های خورشیدی.

مشخصات فنی کامل

ویژگی	مقدار
مشخصات عمومی
مدل	Solis S6-GC125K
نوع	اینورتر استرینگ سه‌فاز (Grid-Tied / On-grid)
توان نامی خروجی	125 kW (50°C 415Vac)
حداکثر توان ظاهری خروجی	125 kVA (50°C 415Vac)
حداکثر توان خروجی	125 kW (50°C 415Vac)
توپولوژی	بدون ترانسفورماتور (Transformerless)
ولتاژ نامی شبکه	3/N/PE, 230V / 400V, 240V / 415V
فرکانس شبکه	50Hz / 60Hz
جریان نامی خروجی شبکه	180.4A
حداکثر جریان خروجی	180.4A
ضریب توان	> 0.99 (0.8 leading - 0.8 lagging)
THDi	< 3%
جریان تزریق DC	0.5%In
ورودی DC (خورشیدی)
حداکثر ولتاژ DC ورودی	1100V
ولتاژ نامی DC	600V
ولتاژ شروع	180V
محدوده ولتاژ MPPT	160V - 1000V
تعداد ترکر MPPT	10
حداکثر تعداد استرینگ	20
حداکثر جریان ورودی DC	5 × (42A / 36A)
حداکثر جریان هر ورودی DC	42A / 36A
حداکثر جریان اتصال کوتاه DC	10 × 50A
بهره‌وری
بهره‌وری اوج	98.7%
بهره‌وری اروپایی	98.3%
ارتباطات و رابط‌ها
نمایشگر	LCD
ارتباط	RS485 (دو پورت مستقل)
ارتباط اختیاری	WiFi (S5-WiFi-ST), GPRS (S3-GPRS-ST), PLC
اتصال DC	کونکتور MC4
اتصال AC	ترمینال OT (حداکثر 240mm²)
حفاظت و ایمنی
حفاظت قطب‌بندی معکوس DC	بله
حفاظت اتصال کوتاه	بله
حفاظت اضافه‌جریان خروجی	بله
پایش مقاومت عایقی	بله
شناسایی جریان باقی‌مانده (RCD)	بله
حفاظت Surge	DC Type II / AC Type II
پایش شبکه	بله
حفاظت ضد جزیره‌ای	بله
حفاظت حرارتی	بله
پایش استرینگ‌ها	بله
عملکرد SVG شبانه	بله
اسکن I/V Curve	بله
AFCI 2.0 یکپارچه	بله (نیازمند فعال‌سازی)
هماهنگی RSD	بله (اختیاری)
بازابی PID	اختیاری
کلید DC یکپارچه	بله
کلید AC یکپارچه	اختیاری
تابع EPM	اختیاری (حداکثر 10 دستگاه)
شرایط محیطی و فیزیکی
ابعاد (W × H × D)	1014 × 567 × 345 mm
وزن	96 kg
دمای کاری	-30°C تا +60°C
رطوبت مجاز	0% تا 100%
سطح حفاظت (IP)	IP66
سیستم خنک‌کننده	فن‌خنک‌کننده هوشمند
مصرف خودکار شبانه	< 2W
حداکثر ارتفاع نصب	4000 متر
گواهی‌نامه‌ها و استانداردها
استانداردهای شبکه	G99, IEC61727, EN50549-1/2, VDE4110
استانداردهای ایمنی و EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4

سیستم حفاظت و ایمنی

محافظت قطب‌بندی معکوس DC

محافظت اضافه‌جریان خروجی

محافظت اتصال کوتاه

AFCI 2.0 هوشمند مبتنی بر AI

محافظت حرارتی

محافظت ضد جزیره‌ای

حفاظت Surge (DC و AC)

شناسایی مقاومت عایقی

شناسایی جریان باقی‌مانده

پایش استرینگ‌ها

پایش شبکه برق

عملکرد SVG شبانه
